Как выбрать печь для бани? Способы изготовления своими руками

Как сделать электрическую печь своими руками

Простейшая электрокаменка состоит из прямоугольного корпуса, внутри которого размещена ёмкость для воды, и нескольких ТЭНов. Последние обкладывают камнями. Нагреваясь, они будут отдавать тепло в окружающее пространство, поднимая температуру до заданного значения. Все металлические детали желательно делать из нержавеющей стали для обеспечения долговечности самодельной конструкции.

Для управления каменкой подбирают электронные терморегуляторы, которые размещают вне парной. Их коммутируют с силовыми реле или магнитными контакторами. Элементы предназначены для автоматического включения и выключения установки. Камни выкладывают не только внутри: их можно положить сверху корпуса на стальную решётку, сваренную из арматурных прутьев. Их можно поливать водой или настоем трав для образования пара.

ТОП-2 лучших печей для бани с водяным контуром отопления

TMF Саяны XXL 2015 Inox Витра ЗК ТО

Печь выполнена из хромированной жаростойкой стали, толщина стенок составляет 3 мм. Сталь содержит хром, благодаря которому на ее поверхности образуется пленка, защищающая печь от воздействия газов, образующихся при высокой температуре, а также от коррозии.Камни в кожухе не допускают перегрева, так как берут на себя все лишнее тепло, рассеивая его. Каналы здесь горизонтальные, в них не скапливается сажа.

Дверца стальная, но при желании пользователь может заменить ее на стеклянную. Дверца имеет свойство самоохлаждаться. Топливный канал удлиненного типа, он позволяет размещать печь в двух помещениях одновременно, при этом топка будет осуществляться из смежного помещения.

С комнатной температуры до ста градусов воздух прогревается за пару часов. Внизу установлен выдвижной ящик для золы, поэтому почистить печь можно непосредственно во время горения.

Основные характеристики:

Тип питания — дрова.
Отапливаемый объем — 24 м3.
Материал корпуса/топки — сталь/сталь.
Вес — 69 кг.

Плюсы

в качестве топлива используются дрова, брикеты из торфа, древесно-стружечные брикеты, пеллеты;

топится из смежного помещения;

есть ящик для золы;

высокое качество стали.

Минусы

не обнаружено.

Ермак 16 с теплообменником

Главной особенностью этой отечественной модели является повышенная функциональностью. Сетку-каменку можно заменить на навесной бак, при этом процесс занимает не более пяти минут. За счет этого создается оптимальный банный комфорт, печь растет и изменяется по мере роста потребностей владельца.

Печь относится к дровяным, мощностью в 16 кВт, используется в банных помещениях объемом до 18 куб. метров. Устройство простое, надежное, с длительным сроком использования. Дверца снабжена самоохлаждающейся ручкой, при необходимости ее можно перевесить на другую сторону.

Дымоход расположен по центру, есть отверстие для быстрой и удобной очистки газоходов. Топка глубокая, допускается сразу большая загруженность топливом, герметичность топки обеспечит ровное горение.

Основные характеристики:

Тип питания — дрова.
Отапливаемый объем — 18 м3.
Мощность печи — 16 кВт.
Материал корпуса/топки — сталь/сталь.
Вес — 56 кг.

Плюсы

надежная конструкция, качественные материалы;

удобная система очистки;

расширенная функциональность.

Минусы

невзрачный внешний вид.

Плюсы и минусы самодельной конструкции

Печь для бани из трубы отличается низкой ценой, жаростойкостью и прочностью

Материалы, которые используются для изготовления печей для парной, должны обладать следующими качествами:

жаростойкостью;
механической прочностью;
стойкостью к образованию коррозии;
стойкостью к резким температурным перепадам;
долговечностью;
высокой теплопроводностью и теплоемкостью.

Для черного металла не характерна высокая стойкость к образованию коррозии, однако изготовление банной печи из толстостенной трубы является возможным, если ее диаметр будет не меньше 50-60 см.

Плюсы такой конструкции:

Для черного металла характерны отличные эксплуатационные качества: механическая прочность, высокий показатель теплопередачи и стойкость к температурным перепадам. При этом линейное тепловое расширение у материала низкое.
Толщина трубы составляет не менее 8 мм, что обеспечивает высокую теплоемкость конструкции, которая может некоторое время сохранять и постепенно отдавать тепло даже после того, как топливо прогорит.
Большая толщина материала продлевает срок его службы, несмотря на то, что металл подвержен разрушающим свойствам коррозии.
Печь обладает отличной естественной тягой, эффективным распределением и отбором тепловой энергии, благодаря внутренней цилиндрической форме.
Количество сварных швов минимально, благодаря круглой форме изделия. Поэтому вероятность образования коррозии, утечки дыма и угарного газа сведено к минимуму.
Стоимость б/у трубы по сравнению с новой невысока. Главное перед покупкой тщательно проверить ее на отсутствие коррозии.

Основным недостатком самодельной металлической печи является интенсивное инфракрасное излучение. Человек ощущает его как сильный жар, поэтому близкое нахождение около печи может вызвать дискомфорт. При этом само наличие такого жара не означает о таком же эффективном нагреве помещения.

Подготовка материалов и инструментов

Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
Металлические навесные гаражные петли.
Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.
Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ½ дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
Ручной или полуавтоматический сварочный аппарат.
Набор слесарного инструмента.
Электрическая дрель.
Болгарка с зачистными и отрезными дисками.

Как выбрать трубу?

Выше нам уже встречались цифровые обозначения типоразмеров труб. Теперь посмотрим подробнее, что они значат и как с толком воспользоваться этими сведениями для дальнейшего.

трубы всегда классифицируют по внутреннему диаметру; 2-я цифра обозначает толщину стенки, а следующие символы, если они есть, тип и особые характеристики.

Далее, толщина стенок может быть разной. Водопроводные трубы выпускают облегченными, обычными и усиленными. Но, к примеру, самая расхожая труба 530 выпускается со стенками толщиной от 6 до 12 мм с шагом в 1 мм; наиболее употребительные номиналы – 6, 8 и 10 мм.

Зачем все это знать? Чтобы правильно подобрать заготовки для печи. Оптимальный диаметр бытовой печки около полуметра, это позволяет получить как неплохую теплотехнику, так и достаточное удобство в работе. А для труб от 500 мм номинальный шаг типоразмеров – 10 мм, т.е. есть трубы 500, 510, 520 и 530; большие считаются уже трубами большого диаметра. Т.е., подобрав заготовки разного диаметра и с разной толщиной стенки, можно составить концентрическую конструкцию, части которой будут телескопически входить друг в друга с минимальным зазором. А набрать в поиске, скажем, «труба стальная водопроводная 510х8 обрезки купить» проще, чем гнуть обечайку из 8 мм листа, не так ли?

ГОСТ 10704–91 (трубы стальные прямошовные) и ГОСТ 20295 85 (трубы стальные со спиральным швом) задают диаметр труб от 1 мм; шаги размерной сетки для разных диапазонов типоразмеров имеют рекомендательный характер. Труба – одно из самых востребованных изделий вообще, и регламентировать их скрупулёзно было бы просто глупо. В диапазоне 250-400 мм ряд выпускаемых типоразмеров труб весьма обширен. Как это обстоятельство используется в трубно-печной самодеятельности – посмотрим ниже.

Основание

Закладывать основание для печи лучше на этапе возведения бани, а не тогда, когда у вас уже готов чистовой пол. Поэтому те, кто вполне определился с типом будущей печки, начинают вот с чего:

Сначала необходимо вырыть яму под бетонное основание. Его размеры разнятся для горизонтального и вертикального положения трубы-основы. Например, если у вас вертикальная печь из трубы диаметром 50-53 см, то бетонный подиум делается 70х70 см.

Итак, яма. Длину и ширину вы прикинули из сказанного выше, а глубина должна быть где-то полметра. Но не пугайтесь, первые 30 см уйдут под песчано-гравийную подушку, которая нужна для большей устойчивости основания.

стяжка из жидкого бетона

Далее на него укладывается слой гидроизоляции, к примеру, листы рубероида, а уже поверх гидроизоляции будет заливаться само основание. Для него делается опалубка. В состав бетона можно добавить мелкий гравий, тогда соотношение будет следующим: 1 часть цемента на 2,5 части песка и 4 части гравия, вода по необходимости.

Поверхность выравнивается с помощью уровня – это важно! После застывания на нее укладывается кирпич, например, шамотный, но годится и красный. Можно положить один, можно – два ряда кирпича

Связкой должен быть исключительно глиняный раствор.

Когда основание закончено, переходите к созданию защитного экрана. Его размеры тоже зависят от размеров и положения печи. Но, так как печка всегда или рядом со стенкой или вообще в уголке, то горючие стены положено защищать огнеупорным экраном, а предпочтительнее – вообще заменить кусок стены на огнеупор, особенно, если у печи выносная топка.

Печь с экраном-конвектором

Повысить теплоотдачу железной печи для бани можно путём установки экранов. Экраны — это стальные листы, которые привариваются в трёх-четырёх точках к стенкам печи параллельно последним.

Это делается как с боковыми, так и с задним листом, который как раз выходит в парную (дверца для загрузки дров обычно выходит в топочную или, если её нет, в комнату отдыха или предбанник).

Физический смысл экрана-конвектора следующий: листы нагреваются от стенок печи. Холодный воздух снизу начинает подниматься между стенкой корпуса печи и листом экрана и попутно хорошо согревается. В результате прогреть баню получается быстрее за счёт конвекции — движения воздушных масс.

Экраны не только подогревают воздух, они ещё и делают эксплуатацию печи более безопасной. Внешний стальной лист нагревается меньше, чем сама печка, поэтому даже при прикосновении кожи к нему сильного ожога не будет.

Печных дел мастер

Народная мудрость гласит: «Если камни кладет глупец, то он не строит, а разрушает». Поэтому прежде чем приступить к непосредственному процессу кладки необходимо определиться в ключевых вопросах по обеспечению хода работ сырьем и материалами:

Все «горячие» части тела печи выполняются исключительно из огнеупорного кирпича. Подойдет и шамот и динас. Расшивка шва по огнеупору и рядовому кирпичу, по кирпичу и металлу выполняется толщиной 8-10 мм, именно такая норма сможет обеспечить необходимый запас для демпфирования термоусадочных явлений

Поскольку огнеупор и рядовой кирпич, точно как и кирпич и металл имеют различный коэффициент линейного расширения при нагреве это важно. Для ведения кладки лучше иметь запас готовых половинок и третьей кирпича, отформованных в заводских условиях

Колотый и резаный кирпич в термонапряженных местах использовать не рекомендуется;
Все дверцы, задвижки, колосники топки должны выполняться из полнотелого литого чугуна. Именно этот материал готов обеспечить необходимую жаропрочность ответственных деталей при изготовлении печи для бани;
Решетка каменки выполняется из массивного чугунного прута, стального швеллера или рельса. Хорошие результаты дает сталь типа 142 Г. Из такой, в советское время делали пальцы тракторных гусениц. При небольших габаритах каменки, которые имеет банная печь — практически готовое решение конструкции. Тем более такая сталь отлично наклепывается холодной ковкой, снимая внутренние напряжения. Часто можно встретить рекомендации об использовании бывших в употреблении железнодорожных рельс, как отменного материала для изготовления решетки каменки. Рекомендация весьма спорная. С одной стороны массивную рельсу не просто распустить на определенной длины отрезки, во вторых они весьма массивны для габарита конструкции, которой весьма скромный и своей подошвой перекрывают свободное истечение топочных газов, как бы подпирая их, а в третьих за демонтаж рельсов можно запросто схлопотать статью за вредительство на путях сообщений, а то не дай Бог и за диверсию.

Еще для кладки нужен раствор. Так как основными необходимыми свойствами обладает глиняно-песчаная смесь, так называемая болтушка, на ней и остановимся подробнее.

Виды

В зависимости от расположения бака относительно печи, они делятся на следующие подвиды:

С наставным баком

Дровяная печь Жара-Малютка 700ПУ. Фото Добросталь

Наиболее древний способ нагрева: печь делалась таким образом, чтобы на ее верхней поверхности оставалось свободное место или даже делалось специальное углубление под емкость с водой.

Вода хорошо прогревалась, располагаясь в емкости непосредственно над топкой. А каменка при этом находилась по соседству с ней.

Сегодня в вашем распоряжении множество моделей печей, позволяющих при необходимости устанавливать верхний бак, который, кстати, чаще всего можно приобрести у производителя одновременно с печкой.

В качестве примера можно назвать печь «Жара-Малютка» 700ПУ. Она комплектуется наставным баком для воды на 50 литров (есть вариант 30 литров).

С навесным или приставным

Банная печь с баком для воды — навесная разновидность бака

Расположение в данном случае одинаковое, а крепление может быть разным. Такой резервуар получает тепло от боковой стенки печи. При этом производители предоставляют владельцу решать, с какой именно стороны печки будет располагаться резервуар для воды — это существенно для бань с небольшим пространством парилки.

Боковой бак можно либо повесить на специальных крючках, либо же просто приставить на приступочку — теплообмен будет идти в любом случае, но не шибко.

Пример — печи «Ермак», которые предполагают возможную комплектацию баками навесными.

Со встроенным

Сложно вынести такие резервуары в отдельную разновидность, потому что на практике это все тот же расположенная сбоку емкость, только без возможности ее удаления. Некоторые производители продолжают делать подобные конструкции. В качестве примера приведем печь «Сибирь», которую делает НМК.

Печь в баню с баком для воды Kastor — встроенный бак

С выносными

Независимо от того, в какое именно помещение будет вынесен резервуар для горячей воды, конструкция будет одна и та же. Если все предыдущие баки так или иначе соприкасались непосредственно с печью, то эта разновидность находится на значительном удалении, поэтому нагрев производится с помощью теплообменника.

О разновидностях теплообменников вы можете прочитать на нашем сайте в посвященной им статье.

Чаще всего выносные баки используются для того, чтобы не только снабдить моечную горячей водой, но и обогреть помещение, в котором расположен бак. А вариантов, кстати, несколько:

одни предпочитают выносить бак в моечную;
другие ставят его в предбаннике;
третьи оставляют в парилке;
четвертые выносят на чердак.

Если первые три мало чем отличаются друг от друга, то последний вариант имеет функциональную значимость. Вы наверняка знаете, что для гравитационного напора нужно поднять резервуар с водой как можно выше. Если просто повесить бак на стену, вряд ли вы сможете помыться под душем. А вот если поднять бак на чердак, то привычное для горожанина мытье в душе становится вполне возможным.

СОВЕТ! Теплопотери не изолированного бака на чердаке будут чересчур велики. Поэтому обычно такой бак обкладывают тем или иным теплоизолятором, можно даже с фольгой.

Примеров выносных баков весьма многочисленны. Они есть практически у каждого производителя вместе с теплообменниками.

Печи для бани на дровах с баком — выносная разновидность резервуара.

С баком на дымоходе

Печка для бани с баком на дымоходе.

Выше мы уже упоминали достоинство подобных баков. Теперь пришло время внести ясность по поводу их конструкции. Дело в том, что у вас всегда есть выбор: крепить к дымоходной трубе полноценный резервуар на десятки литров или небольшой по объему на 5-10 литров, который будет выполнять функцию теплообменника, то есть передавать тепло дальше, к большому резервуару.

Оба варианта повышают КПД печи, но какие-то теплопотери при передаче к удаленному резервуару все-таки будут.

Пошаговая инструкция по укладке

После расчетов и проектирования на бумаге профильный специалист приступает к непосредственному проведению работ:

Замешивает раствор, взяв цемент и песок средней или мелкой фракции.
Выкладывает кирпич – последовательно, от основания, один уровень за другим.
Учитывает перевязку швов, создавая ряды, – они должны идти «лесенкой», а не ровной вертикальной линией.
Пользуется расшивкой, когда кладка портала для банной печи будет завершена, чтобы предотвратить шероховатости поверхностей.

После можно дополнительно отделать «парадный вход», например, плиткой, но это необязательно, так как при правильном выполнении работ он уже смотрится достаточно эстетично.

Какую печь строить в бане?

Простая печь с открытой каменкой – это самый распространенный тип отопительного прибора в русской бане. Небольшая комната часто является единственным отделением, предназначенным для мытья и парения, поэтому сложить банную печь из кирпича можно в любом удобном месте. Габариты сооружения могут быть 3,5х4 или 4х5 кирпичей в зависимости от размеров помещения. Для нагрева воды ставят бак. Разместить можно как сверху печи, так и сбоку от нее.

Для современных бань можно выбрать печь с закрытой каменкой, с одновременным обогревом нескольких помещений и т. д. Часто для обслуживания отопительного прибора строят отдельную котельную, а в парной и моечной находятся только «чистые» части. Выбор конструкции печи для бани всегда делает сам хозяин в зависимости от своих потребностей и планировки банного домика.

Основные характеристики банной печи из кирпича

Преимущества печи для бани из кирпича своими руками перед металлической конструкцией заключаются в долгом сохранении температуры в помещении. Во время протопки кирпичные стенки работают как аккумулятор тепла и отдают его в пространство больше 1 часа, постепенно отдавая его в пространство моечной или парной. В зависимости от конструкции они могут обогреть и большую площадь.

Даже нагретый кирпич не раскаляется до такой же температуры, как тонкие стальные стенки. Печь-каменка из кирпича сильно нагревается только сверху, а боковые поверхности пожаробезопасны и в деревянных постройках. Простой красный кирпич не выделяет вредных веществ в воздух и не имеет запаха. Это тоже относят к преимуществам экологически чистого материала.

Аккуратно выложенная дровяная печь из кирпича является элементом общего декора баньки. Ее можно стилизовать под старинную русскую или красиво облицевать керамической плиткой.

Выбор кирпича для кладки печи

Основной материал для кладки банной печи из кирпича должен быть качественным. К его выбору нужно подойти наиболее ответственно, т. к. качество отразится не только на красоте сооружения, но и на долговременности его эксплуатации. Некачественный, недожженный или пережженный камень потрескается от возникающих при протопке температур.

Для работы чаще берут 2 вида материала:

красный полнотелый или облицовочный для внешних стенок изделия;
шамотный (огнестойкий) – для отделки топки внутри.

При использовании облицовочной разновидности построенную печку можно не штукатурить и не монтировать на нее декоративное покрытие.

Выбрать красный полнотелый и облицовочный кирпич для печи можно по следующим характеристикам:

отсутствие видимых сколов или маленьких трещин на поверхности;
прямые грани и ровные плоскости;
отсутствие слюдяной пленки на поверхности;
звонкий звук при постукивании твердым предметом (глухой свидетельствует о наличии трещин или недостаточном обжиге).

Отбирать материал нужно с запасом. Выкладывая печь для русской бани, мастер разбивает кирпич на половинки и четверти, а при раскалывании часть материала ломается.

Шамотный кирпич имеет желтый цвет и визуально состоит из крупинок, отличающихся оттенком. Основные критерии выбора – ровные грани и отсутствие трещин.

Какой раствор нужен для кладки печи?

В качестве кладочного раствора применяют глиняные составы. Как и печной камень, их разделяют на огнеупорный и простой. Огнеупор лучше всего приобрести в строительном магазине вместе с шамотным кирпичом. Сухую смесь разводят водой по инструкции.

Состав для кладки простого кирпича тоже удобнее покупать в виде сухой смеси. Если на участке или поблизости от него есть выходы глины, то можно сэкономить на покупке готовых смесей. Глину копают там, где она не содержит примесей почвы. Определить качество и пригодность для кладки можно простым способом:

замесить немного глиняного теста мягкой консистенции;
скатать шарик и бросить его на пол с высоты примерно 1,5 м;
жирная глина не образует трещинок по краям и нуждается в добавке песка, а слишком тощая покроется крупными трещинами.

Мощность печки

Мощность подбирается на основании расчета, содержание которого приведено ниже. Чтобы провести расчет, замерим основные габариты: длину, ширину и высоту. Для получения чистого объема бани было бы достаточно просто перемножить эти цифры.

Однако, так легко допустить ошибку. Как же сделать нелегкий выбор – подобрать печь для бани? При подсчете объема нужно сделать следующие корректировки:

Обычно в парной делают максимально эффективную теплоизоляцию. Стены сначала утепляют, только потом обшивают отделочным материалом. Принято использовать теплоизоляцию со слоем фольги, которая отражает тепло обратно в баню. Проблема в том, что когда заказывают готовый сруб, теплоизоляцией часто пренебрегают. Это допустимо, но стоит учесть, что дерево — очень теплоемкий материал, его толщина — от 20 см. Часть тепла будет уходить на прогрев самих бревен.
Если топочная часть печки вынесена в предбанник, это – «брешь» в теплоизоляции. Нужно учесть это в расчетах.
Двери и окна должны быть тщательно утеплены и плотно подогнаны. В противном случае, это тоже надо участь.
Если в отделке бани присутствуют керамическая плитка, кирпич, натуральный камень, часть тепла будет уходить на их прогрев.

Только учитывая все вышеприведенное, можно правильно рассчитать объем, который должен будет обогреть прибор и выбрать, какая печь в баню лучше. Чтобы учесть все эти параметры применяют поправочный коэффициент — 1,2 м3 на 1 м2 плохо утепленной или поглощающей тепло поверхности.

Пример: парилка имеет размер 2х3х2,2 м. Имеется не утепленное окно 0,8х1,2 м и дверь 1,8х1 м. Рассчитаем объем: 2х3х2,2+(0,8х1,2+1,8х1)х1,2 = 13,2+(0,96+1,8)х1,2 = 16,5 м3

Принимаем мощность: 16,5м 3 х 1 кВт ≈ 17 кВт. Обратите внимание, что 13,2 кВт («чистый» объем) нам было бы недостаточно

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

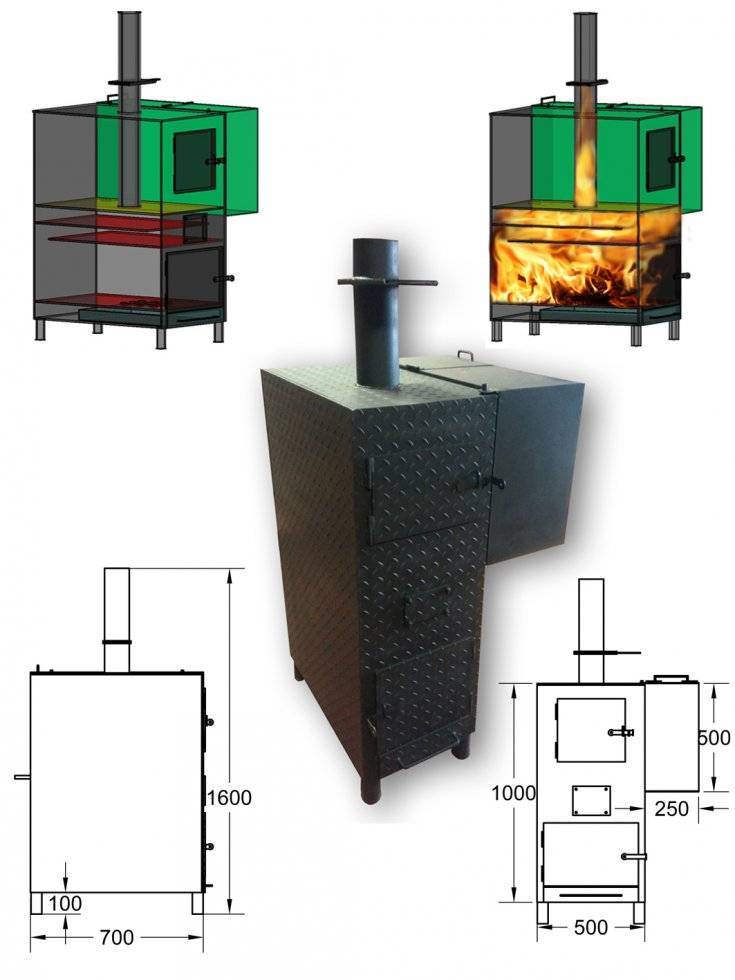

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

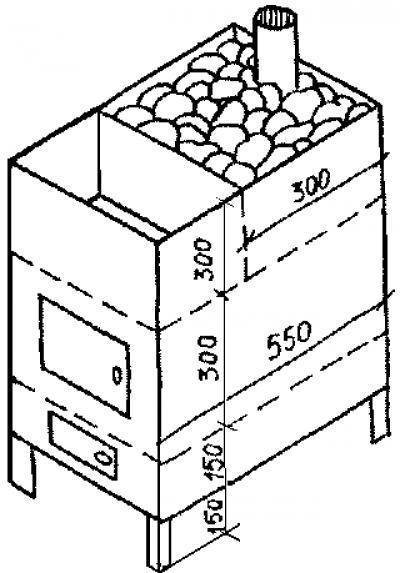

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

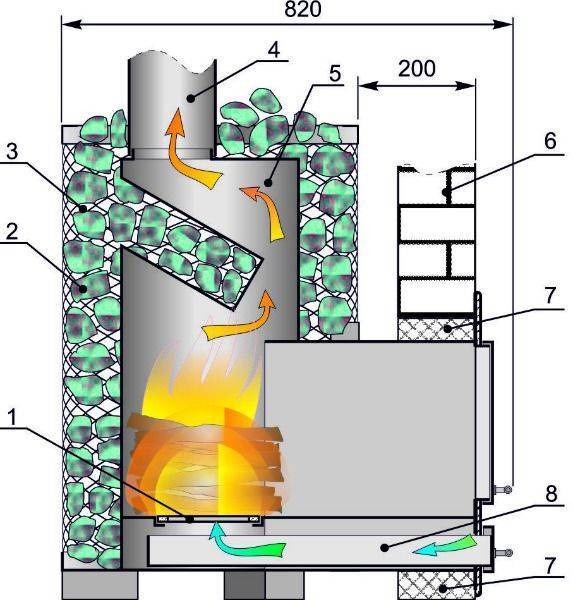

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
- вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
- в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
- горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
фасадный лист приваривается к передней части печки;
в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
навешиваются дверцы;
готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

отрезают кусок основной трубы высотой 0,7-0,9 м;
места отрезов зачищаются;
на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
- на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
- в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
- на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
в верхней части вырезается отверстие для установки дымохода;
как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Примеры изготовления

Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.

Вот некоторые примеры самоделок.

Металлическая с плотно закрывающейся каменкой

Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.

Для компактной парилки

Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.

Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.

Простая каменка

Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.

Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.

С кирпичной кладкой

В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.

Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.

Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.

Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.

Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что изготовить ее своими руками – вполне выполнимая работа, если при ее установке учесть все требования по безопасности. Это позволит сэкономить деньги для семьи, а сама печка станет достоянием и гордостью хозяина.

В следующем видео вы увидите, как из трубы сделать печь для бани своими руками.

Изготовление печи для гаража из трубы

Ниже приведено фото печи в гараж из трубы, сделанная своими руками:

Материалы

Для изготовления гаражной печки из трубы понадобятся следующие материалы:

Основная труба, желательно диаметром 500 миллиметров и больше, длиной 1.5 – 2 метра;
Труба для крепления дымохода, длиной 40 сантиметров и диаметром 150 – 200 миллиметров;
Металлический лист толщиной 4 – 5 миллиметра;
Отрезок металла шириной в 3 сантиметра, для борта на крышке печи;
Швеллера или уголки с гранью в 50 – 70 миллиметров;
Решетка для колосника, по длине трубы и шириной равная ее диаметру;
Ручки из металла (для корпуса и крышки) в количестве 4 штук.

Инструменты

Печь из трубы 500 мм для гаража своими руками можно собрать с помощью таких инструментов и приспособлений, как:

Электросварочный аппарат;
Угловая шлифовальная машинка или болгарка;
Набор напильников;
Ножовка по металлу;
Молоток или кувалда;
Строительный уровень;
Рулетка;
Разметочный инструмент – линейка, керн, маркер.

Не нужно забывать и про средства индивидуальной защиты: маску сварщика, краги, перчатки, защитный костюм с огнезащитной пропиткой.

Порядок сборки печного агрегата

Нужно взять трубу. Отрезать четыре ножки из уголков и приварить их к трубе. Это будут точки опоры будущей печи.
Из листа стали вырезаются два диска того же диаметра, что и труба. Это будут передняя и задняя стенки.
На передней стенке вырезаются дверка для закладки топлива и небольшое отверстие для доступа кислорода к очагу горения, без поддувала огонь будет затухать.
В центр трубы по всей ее длине вставляется колосниковая решетка и фиксируется с помощью сварки в самом широком месте – по центру диаметра основной трубы.
По бокам привариваются задняя и передняя стенки, на передней стенке следует закрепить петли и саму дверцу для подачи дров или угля в печь.
У задней части трубы сверху делается отверстие под патрубок дымохода, к этому отверстию следует приварить дымоотводящую трубку.

После окончания работ нужно установить печь на твердое основание, как вариант, на четыре кирпича. Далее следует подсоединить дымоход к патрубку и произвести пробную растопку печки. Это нужно для того, чтобы убедиться в герметизации сварных швов.
