Камин-печь с плитой

Печь и камин два в одном: дизайн-проекты, фото

По месту расположения универсальные комбинированные устройства можно разделить на виды:

  • пристенные, которые способны отопить сразу несколько смежных помещений;
  • угловые — имеют компактный размер и хорошо вписываются в интерьер;
  • напольные — выдают максимальную мощность и быстро нагревают помещение.

Можно выбрать печь-камин, подбирая по функциональности и особенностям интерьера. Ниже рассмотрены самые популярные модели.

  1. Guca Lava. Дровяная, чугунная и напольная печь-камин. Имеет высокую нагревательную мощность и лаконичный дизайн, быстро растапливается. Надолго сохраняет тепло и занимает мало места. Ее недостаток — не слишком удобные ручки для задвижек.
  2. Печь-камин «Румба». Напольная, выполнена из стали, поэтому легкая по весу. Имеет стильный дизайн и удобный отсек для дров. Из-за теплотехнических особенностей материалов быстро остывает.
  3. «Теплодар». Угловой вариант печи-камина. Компактная, способна обогреть до 120 м³, топится дровами. В комплекте есть ящик для золы и полка для складирования дров.
  4. «Мета Амур». Стальной угловой вариант. Благодаря большому отсеку может гореть до 8 ч. Имеет современный и стильный дизайн, высокая. Есть ящик для золы, полка для дров и запасная многофункциональная полочка.
  5. ABX Admiral. Имеет необычную форму, что позволяет ставить ее просто к стене или в угол. Способна протопить до 140 м³. Стильно смотрится, выполнена из высокопрочной стали.
  6. «Марсель 14». Выполнена из качественных материалов, подходит для жилых зданий площадью 200-250 м². Она равномерно прогревает весь дом. Можно топить дровами или гранулами. По стилю модель подойдет для любого интерьера.
  7. «Бавария 3 стекла». Имеет необычную вытянутую форму. Ее можно установить в проходе между комнатами. Отапливает до 120 м³. Держит тепло до 6 ч. Проста в установке и использовании. Есть еще вариант — угловая с плитой, более компактная и многофункциональная. Способна отдавать тепло до 6 ч и нагреть до 195 м³. Благодаря светлому дизайну визуально смотрится легко и малогабаритно.
  8. La Nordica Nicoletta. Популярная модель с ярким красным дизайном. Способна отопить до 229 м³. Работает на дровах, есть отсек для их хранения и золы. Тяжелая, материалы качественные. Имеет стильный дизайн.
  9. Thorma Milano II. Печка-камин, сделанная из стали. Легкая по весу и компактная, не требует фундамента. Может отопить до 124 м³. Представлено несколько цветов на выбор.
  10. La Nordica Ghisa. Чугунная модель, может отопить до 340 м³. Оборудована плитой для нагрева и приготовления пищи. Экологичный и экономный вариант. Уютная и большая печь-камин создает комфорт в доме. Есть кирпичная, компактная модификация, состоящая из 200 кирпичей. Она небольшая по размеру, располагается между двумя комнатами как перегородка, она отапливает сразу два помещения. Ее также можно дооборудовать кухонной плитой для приготовления пищи или сиденьем-лежанкой.
  11. Печь-камин «Шведка». В такую конструкцию встраивается варочная панель и духовка. С одной стороны располагается камин для нагрева комнаты и создания уюта, а с другой — печь и панель для приготовления пищи. Печь можно расположить так, чтобы обогревались сразу 3 комнаты.

Из кирпича

Кирпичные модели огнеупорны и применяются для обогрева домов и бань. Основные плюсы подобных конструкций:

  • долговечность и прочность;
  • устойчивость к перепадам температур;
  • долго держат тепло;
  • быстро растапливаются.

Из минусов — высокая цена и длительный процесс кладки.

С лежанкой

Классическая русская печь с камином и лежанкой служит не только местом отдыха, но и выступает в роли сушки для обуви и одежды, даров природы — грибов, ягод, трав. Для прогрева лежанки устанавливают несколько заслонок. В летнее ее можно не прогревать, закрыв перегородку. Размер и форма лежанки выбираются согласно дизайн-проекту по желанию заказчика.

Для двухэтажного дома

Такая печь-камин возводится из кирпича с трубой сразу на два этажа. Камин, как правило, расположен в гостиной и отапливает ее. Печь — на кухне для приготовления пищи и отапливания всех осталных помещений. Ее строят основательно, с фундаментом и прокладкой негорючими материалами всех стен. Встроенными заглушками можно регулировать отопление комнат.

Чугунные модели

Печь-камин из чугуна прочна и качественна. У нее большой срок эксплуатации. Преимущества:

  • надежность;
  • не бывает деформаций из-за перепада температур;
  • долгое сохранение тепла;
  • длительный срок службы.

Из недостатков выделяют тяжеловесность конструкции и высокую цену.

Известные модели

В том случае, если потенциальный покупатель не имеет представления о достоинствах предложенных моделей, он ориентируется на брендовые фирмы, которые славятся своими печами и находятся на слуху даже тех, у кого таких устройств пока нет. Приведем наиболее популярные марки, которые имеются в наличии у любого продавца.

Камин-печь с плитойПростое чугунное исполнение

  • Отечественная фирма «Экокамин», которая позаимствовала европейские технологии изготовления печей и каминов представила на рынке модельный ряд устройств с общим названием «Бавария». Это комплекс, который сочетает в себе камин, плиту и духовку но имеются и более упрощенные варианты. Они компактны за счет того, что духовка отсутствует. Такие мини-печи очень производительны, несмотря на их небольшой размер. В качестве топлива используются дрова. Печь функционирует по принципу конвектора. Воздух нагревается и движется по каналам между топкой и корпусом. КПД устройства не менее 78%.
  • Печь-камин Metafire Енисей от компании Мета ориентирована на эффективное нагревание больших площадей. Применяемые технологии длительного горения повышают производительность устройства, позволяя ему справляться с площадями до 100 м2. Самоочищающееся стекло всегда обеспечивает обзорность топки. Граненая форма корпуса адаптирует устройство для современных стилей интерьера. Компанией Мета разработаны пристенные и угловые модели.
  • Еще одна разработка российской компании Мета предназначена для пристенной установки, но имеет особенность вывода дымохода, он может быть спрятан в стену и оставаться невидимым. Печь-камин Охта считается одним из самых простых и надежных устройств. Ее классическая форма дополняется керамической отделкой. Такой подход превращает конструкцию в оригинальное дизайнерское решение.
  • Любителей винтажного стиля ждет сюрприз от польской фирмы Eurokom, которая представлена моделью Ambra. Стекло дверцы не отличается обзорностью, но для данного стиля это оптимальный вариант. Корпус и топка изготовлены из чугуна. Конвекционная система позволяет повысить КПД до 80%
Популярные статьи  Дизайн квартиры 77 кв. м. в стиле современной классики

Данный список можно пополнять различными моделями представленных брендов, однако в этом нет острой необходимости, так как более подробную информацию можно получить у поставщиков или непосредственно у производителя.

Типы печей-каминов

Камин-печь с плитой

В зависимости от материалов изготовления печи подразделяются:

  • на металлические;
  • на кирпичные;
  • на комбинированные.

Самостоятельно построить подобную печь не составит труда, поскольку все комплектующие доступны в продаже, а чертежи можно найти в сети. Главное условие — придерживаться принципов строительства и мер безопасности.

С плитой

Такие печи чаще представляют собой металлическое устройство с варочной панелью и декоративной стеклянной дверцей. Внутри конструкции обычно отделаны шамотным кирпичом или специальными блоками из негорючего материала на основе асбеста или огнеупорной глины.

Подобные печи зачастую изготавливаются в заводских условиях. Размеры таких печей будут варьироваться в зависимости от их производительности, которая выражается в киловаттах. Самые популярные модели печей с варочной поверхностью — это Ferlux, «Кёльн», «Ока», «Охта» (Konig Feuer), «Нарва», «Байкал».

Важно! Мощность любого отапливаемого прибора на практике подбирается из расчёта 1 кВт на 10 квадратных метров помещения. Одна из простейших стальных конструкций печей с варочной поверхностью и камином — «Бавария»

Изделие имеет мощность 9 кВт, что обеспечивает отопление помещений до 100 квадратных метров. Печь создана из листового материала и шамотного внутреннего наполнителя. Общий вес конструкции составляет 126 кг

Одна из простейших стальных конструкций печей с варочной поверхностью и камином — «Бавария». Изделие имеет мощность 9 кВт, что обеспечивает отопление помещений до 100 квадратных метров. Печь создана из листового материала и шамотного внутреннего наполнителя. Общий вес конструкции составляет 126 кг.

С духовкой

Обычно подобные печи устанавливаются в помещении, которое служит кухней или зоной отдыха для большого количества людей. Так как размеры и особенности каждого помещения всегда разнятся, каминную печь с духовкой выполняют из кирпича по индивидуальным расчётам. При самостоятельной постройке рекомендуется использовать схемы готовых голландских или шведских печей.

Камин-печь с плитой

Фото 1. Кирпичная печь-камин с духовкой, выполненная по шведской схеме. Духовой шкаф располагается сразу над топкой.

Чтобы избежать задымления помещения, а также обеспечить правильную работу устройства, следует соблюдать основные закономерности при расчёте каминной части конструкции печи.

Справка. Соотношения ширины и высоты топки должны соответствовать параметрам 3:2, а глубину топочного отверстия следует выравнивать на 1/2 или 2/3 его высоты.

Отопительно-варочная

Теплообменник — средство забора тепла от его источника, в данном случае от печи. Обычно представляет собой конструкцию из трубы в виде решетки или змеевика, в которой циркулирует вода. Он монтируется в топочную область или в дымоход. Такие конструкции позволяют обеспечивать помещения не только водяным отоплением, но и горячим водоснабжением.

Важно! Если печь-камин используется не только для отопления, но и для горячего водоснабжения, то теплообменник не должен забирать больше 10% ее суммарной мощности

Материалов и их количество

Русская печь с камином с указанными выше габаритами потребует не менее 2500 кирпичей и 580 кг смеси для кладки (глиняного, известкового, известково-гипсового, глиняно-гипсового или цементного раствора). Стоит брать материала  чуть больше необходимого, учитывая, что в процессе работы примерно 5-10% уходит в бой. Если выкладываете печь впервые, то может понадобиться производить перекладку сводов из-за неправильных расчетов, так что запас кирпичей и раствора не будет лишним.

Кирпичи нужны двух видов: примерно 1750 шт. закаленного красного (лучше серии М-200), остальное – шамотный огнестойкий кирпич (подойдет серия Ш-8). При создании фундамента под русскую печь понадобятся: песок, доски под опалубку, щебенка, цемент, арматура (диаметров 9-10 миллиметров). При обустройстве печи с камином используются следующие материалы:

  • Печные дверцы (3 штуки – топочная с закаленным стеклом под размер топки, поддувальная 30х14 см, прочистная 14х14 см).
  • Колосниковая каминная решетка (примерно 22.5х17.5 см).
  • Варочная панель с конфорками, если предполагается последующая готовка на печи.
  • Дымовая задвижка (6 штук – одна стандартная 13х24 см и пять «летнего хода» – 25х40 см).
  • Вентиляционная решетка (она размещается на фасаде печи, выбирайте модель, подходящую по декору).
  • Металлический уголок, полоска (каждый размером 150 см), стальной лист минимального размера 5×50×50 см.

Другие варианты

На основании предыдущих порядовок вы с легкостью сможете выполнить также и порядовку печи – голландки или шведки. Главное сделать правильный чертеж и все четко распланировать.

Кроме того, очень интересным вариантом для создания своими руками может стать порядовка камина для барбекю с казаном. Проект порядовки такого камина является несложным и представляет собой тумбу из кирпича с выемкой под котелок. Вся конструкция имеет довольно небольшой вес, и именно поэтому вы сможете обойтись без громоздкого фундамента.

Если вы любите выпекать домашний хлеб, то почему бы вам не рассмотреть вариант порядовки с хлебной камерой? Печь камин с хлебопечкой довольно актуальны в последнее время. Не менее интересным может стать и порядовка печки с лежанкой, такая печь считается уникальной благодаря тому, что сочетает в себе не только обогревательные функции, но и возможность приготовления пищи. Такая печь позволит вам почувствовать русские традиции и прикоснуться к ним.

Популярные статьи  Пенопластовая плитка для потолка: плюсы и минусы, этапы поклейки

Также вы можете выполнить порядовку колпаковой печи. Такая конструкция будет не только обогревать помещение, но и эффективно удерживать в нем тепло. Колпаковый камин — печь станет удачным решением для установки в загородном доме.

Для углового камина

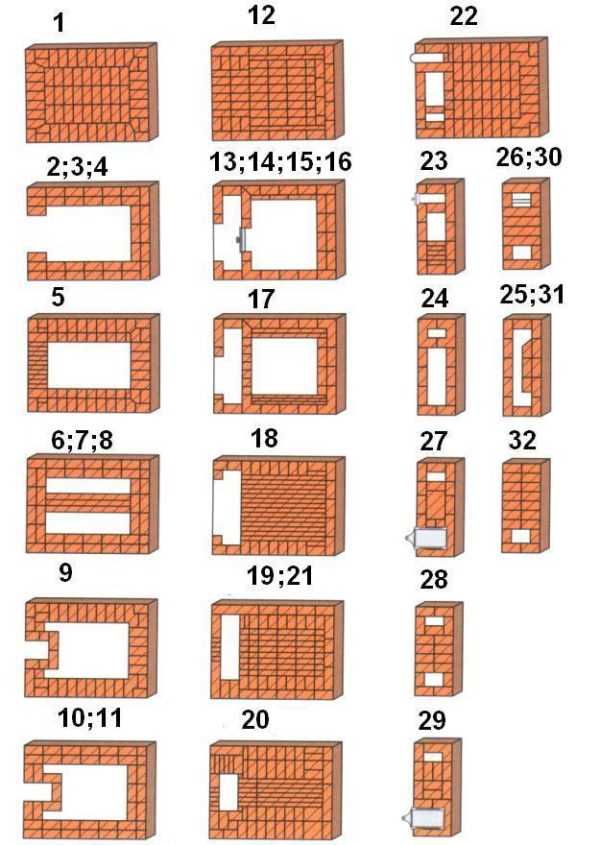

Как уже говорилось, порядовка является подробной схемой, которая указывает положение каждого кирпича. Кроме того, порядовка во многом упростит вашу задачу и поможет рассчитать необходимое количество кирпичей, которые потребуются вам при строительстве печки или камина, более того, вы сможете избежать лишних растрат.

Порядовка углового камина практически не отличается от простого или классического варианта, вам всего лишь необходимо учесть пару моментов. Одним из таких важных моментов является то, что фундамент должен возвышаться над полом на 10 сантиметров. Такую порядовку вы можете выполнить следуя инструкции.

На первом этапе кладку основания рекомендуется выполнять на глиняном растворе. Продолжайте ее делать до четвертой позиции (ряда), где необходимо разделить камин на два блока, перекрываемые плитой.

Второй этап. Первый блок следует оформить под нишу для поленьев, а второй блок под фронтовой фасад. На следующем этапе рекомендуется использовать огнеупорный кирпич, здесь же следует сформировать основание под печь.

На четвертом этапе после перекрытия самого камина с помощью плиты из твердого металла, например, стали, возведение камина должно происходить по заранее подготовленной схеме вплоть до двенадцатого ряда. Чтобы вся отопительная система работала качественно и без каких – либо сбоев, то для внутренней отделки стенок лучше также использовать огнеупорный кирпич.

На следующем этапе необходимо продолжать кладку, как и в начале, по заранее подготовленной схеме до двадцать седьмого ряда. Если вы хотите сделать дополнительную жесткость, то можете между кирпичами установить железные уголки. Их можно изготовить вручную.

И, наконец, на шестом этапе необходимо сверху постройки сделать задвижки. Угловая кладка камина во многом отличается от классической, но вовсе не является какой – то невыполнимой.

Изготовление фундамента

Любое строительство тяжелого сооружения, всегда начинается с заливки фундамента. Но если дом уже построен, то основание придется создавать в уже рабочем здании. Но при любых обстоятельствах, фундамент дома не должен быть связан с печной конструкцией. От того, насколько большую печь вы задумали сложить, зависит глубина залегания основания. Чем массивнее, тем глубже.

Создание подушки

Прежде чем начать заливать фундамент, необходимо выполнить подготовительные работы. Сначала проводятся разметочные работы. Затем вырывается котлован определенной глубины. Его дно тщательно утрамбовывают. В готовый котлован засыпается песок, немного смоченный водой. Полученный слой также хорошо трамбуют. После уплотнения, толщина получившейся песчаной подушки должна достигать 100–200 мм.

Затем песчаный слой закрывают щебнем. Должен получиться 150 мм слой. Созданная каменная подложка также тщательно утрамбовывается.

Строим опалубку

Такую пленку прекрасно заменяет обыкновенный рубероид. Чтобы он не сдвигался, его прибивают скобами. Опалубочная конструкция должна быть поднята над поверхностью почвы, и достигать высоты фундамента. Разрешается выполнять установку опалубки по самому краю котлована.

Заливка бетонного раствора

После установки опалубки, фундамент заливается грубым раствором. В его состав входит:

Толщина заливочного слоя должна превышать 150 мм. После заливки первого слоя, в него вставляются прутья арматуры. Такая вертикальная конструкция будет связующей деталью, при заливке другого цементного раствора.

Легкая бетонная смесь

Вставленную арматуру заливают другим, более легким бетоном. Его слой должен достигать уровня грунта. Полученную смесь тщательно равняют и выжидают несколько часов.

Когда произойдет небольшое отвердение, на поверхность кладется стальная армирующая сетка. Она также заливается бетонной смесью, на толщину опалубочных реек. Полученную стяжку выравнивают и дают высохнуть в течение 28 дней.

Гидроизолирующая поверхность

После полного высыхания стяжки, снимается опалубка. Основа покрывается гидроизоляционным слоем, состоящим из проклеенных слоев рубероида. Только после такой подготовки, можно начать укладку стен печки.

Принципиальное устройство печей с духовкой

Подробное руководство по самостоятельной кладке дает полное описание действий, вплоть до расположения каждого кирпича. Но для более качественного выполнения работ каждый мастер должен быть теоретически осведомлен о назначении основных элементов печи. Простыми словами, он должен понимать, что делает. Для этого существуют принципиальные схемы или описания устройства.

Печь-камин с духовкой представляет собой объединение сразу двух устройств в единой конструкции.

Отсюда и более примитивное строение каминного дымохода. Назначение печи заключается в обогреве комнаты или целого дома. Все технические особенности направлены на то, чтобы как можно более эффективно энергию, выделившуюся при сжигании твердого топлива, превратить в полезное тепло. Для этого приходится применять определенные материалы, подбирать оптимальные размеры топки и дымохода, обустраивать канал дымохода с наибольшей площадью, обеспечивать нужную тягу для циркуляции воздуха. Все эти задачи реализованы в конструкции печи.

Идея совмещения камина с печью не является новшеством. Она успешно применяется во многих зарекомендовавших себя моделях. Устройство каминного очага отличается от топки, но может быть адаптировано, так как печная топка всего лишь дополнена колосниковой решеткой.

Работа духовки обеспечена окружением ниши каналами, по которым проходит горячий воздух. Но в некоторых конструкциях температура внутри духовки повышается от непосредственной близости к топке, в которой происходит горение.

Устройство печи можно рассмотреть по отдельным пунктам:

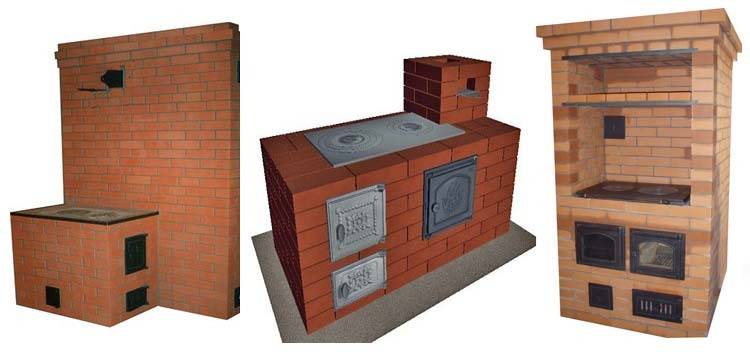

Проекты кирпичных печей с плитой и камином

Универсальные печи, имеющие варочную поверхность с открытой или застеклённой топкой камина, являются наилучшим вариантом для малых загородных домов. Поставить универсальную стационарную печь не окажется сложнее, чем сложить кладку «шведки» или «голландки» стандартных конструкций. Мастер имеет возможность приобрести порядовые схемы той печи, которую он собирается построить.

Камин-печь с плитойКирпичная печь-камин с духовкой

Печь-камин с плитой и духовкой для кухни-гостиной

Стандартная модель многофункциональной печи рассчитана на установку в жилом помещении до 30 м². Однако, габариты конструкции позволяют установить данную печку в помещении вдвое меньше заявленных в характеристике. В строение модели входят: варочная одноконфорочная панель и духовой шкаф, который находится в области умеренного нагрева.

Эксплуатация печи-камина с плитой возможна в зимнем и летнем режимах. Кирпич быстро принимает тепло и удерживает его продолжительное время. Также, к этому модельному ряду следует отнести печь камин с плитой и теплообменником. В этом случае, возможно обогревать дополнительные помещения с помощью циркуляции горячего водяного контура.

Согласно расчёту, построение данной модификации печи потребует:

  • кирпич – 725 штук, в том числе и огнеупорный для футеровки топки
  • духовой шкаф – 280 Х 300 Х 520 мм
  • варочная плита – 400 х 420 мм
  • колосниковая решётка – 180 х 300 мм 2шт
  • вьюшка – 2 шт
  • дверка для топки
  • дверка подзольника
  • стальной лист для предтопочной площадки.

Надкаминную полку можно сделать самостоятельно из дерева или камня. Если предпочтение будет отдано деревянному материалу, до необходимо сделать прокладку из листа асбеста.

Угловой камин с печью для небольшого домика

Для малогабаритных загородных домов, с совмещённой кухней-гостиной, высокой популярностью пользуются угловой камин с плитой. Ключевой потенциал отопителя заключается в печи. Камин выполняет декоративную функцию в этой модели и не рассчитан на долговременное горение с большой закладкой топлива.

Данные обстоятельства позволяют использовать для каминной топки керамический кирпич. Но если владелец намерен использовать топку камина регулярно, то необходимо сделать футеровку из огнеупорного кирпича. Для установки стандартного углового камина будет достаточно 400 кирпичей.

Камин-печь с плитойУгловая печь-камин, декорированная изразцами

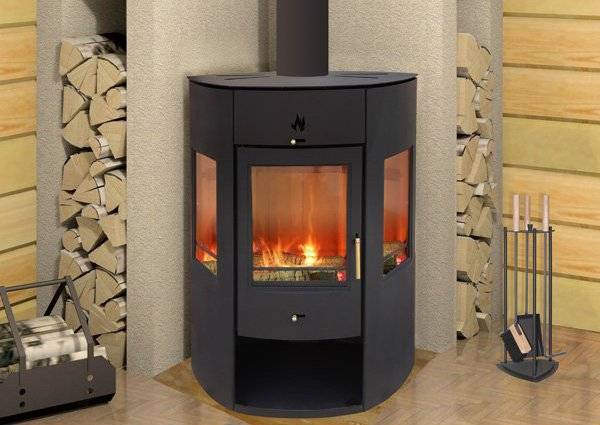

Компактные металлические печи-камины

Мечта о камине в собственном доме есть у большинства людей. Однако, не все желающие имеют возможность для этой затеи в силу разных обстоятельств. Сооружение в доме массивной, полноценной кирпичной печи-камина с варочной плитой требует определённых технических условий. Стоит к этому добавить, что кирпичная кладка печи весьма дорогое занятие, исчисляемое десятками и даже сотнями тысяч рублей.

Камин-печь с плитойКомпактная печь-камин с плитой

Но благодаря печной индустрии, потребителям представлен широкий ассортимент компактных металлических печей-каминов с варочными панелями и духовками. Процесс работы данных устройств рассчитан на конвекции и не требует сложных конструкций дымооборотных каналов. Кроме того, дымоход может быть выведен через отверстие в стене.

Ещё одним несомненным плюсом является то, что некоторые портативные модели печей-каминов оснащены теплообменником. Они рассчитаны на помещения, где недостаточно исходящего тепла от обогревателя. С теплообменником возможно подключить секцию водяных радиаторов, которые будут нагреваться за счёт циркуляции горячего водяного контура.

На первый взгляд, установка портативной печи-камина может показаться не сложной затеей. Однако, простая конструкция трубы дымохода и соединение с отопителем могут вызвать трудности у пользователя. Поэтому, перед монтажом лучше посоветоваться со специалистом. Нарушение законов физики повлечёт отсутствие тяги и приведёт к задымлению помещения.

Как эффективнее разместить печь с камином в доме

Выбор универсальной печи не является первым шагом для обустройства. Изначально, для отопителя следует подобрать оптимальное расположение в доме и рассчитать необходимую мощность выделяемого тепла.

Одним из идеальных мест для расположения печи-камина с варочной панелью и духовкой по праву следует считать простенок между кухней и гостиной комнатой. Сторона камина, находящаяся в комнате отдыха, будет обогревать жителей в зябкие вечера и создаст романтический фон.

Камин-печь с плитой
Печь-камин в интерьере загородного дома

При необходимости обогреть три помещения, подойдёт вариант смещения печи к третьей комнате. Таким образом, на кухне останется топка и варочная панель, область камина будет обращена в гостиную комнату, а боковая сторона нагревателя будет находиться в третьем помещении.

Если требуется расположить очаг в одном помещении, то каминную топку необходимо планировать в комнате отдыха и обеспечить её хорошей видимостью. Варочная панель должна быть в удобном месте, что требует близкого размещения кухни. Нахождение камина по отношению к варочной плите, в таком случае, имеет различные конструкции, например, с боку или, с противоположной стороны.

Пристенные печи-камины имеют обе топки с одной стороны в большинстве случаев. Такая конструкция осложняет одновременное приготовление питания и любование открытым огнём, так как подход к варочной панели будет затруднён жаром открытого огня.
