Печь русская с камином

Схема и чертеж

Чертеж:

Если есть желание сделать русскую печь своими руками, сначала придется изучить схему и чертеж порядовки (кирпичной кладки), обустройства внутренних отсеков и внешней отделки. О конструкции системы уже было сказано в предыдущей главе статьи. Остановимся на особенностях укладки.

Наиболее практичным вариантом порядовки для русской печки с камином является конструкция из 40 рядов, крайние два будут являться основанием печной трубы. В этом случае получится печка высотой примерно 2,75 м, длиной – 2,05 м, шириной 2,05 м.

Печь русская с камином

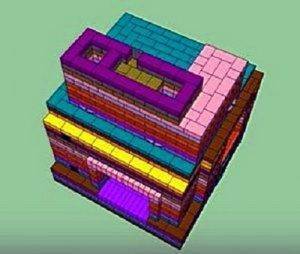

Примерный вид будущей русской печи с камином

Укладка кирпичей производится строго с соблюдением правил для каждого ряда. Только так русская печь будет работать, как надо. Вот краткое описание одного из возможного проекта печки с камином:

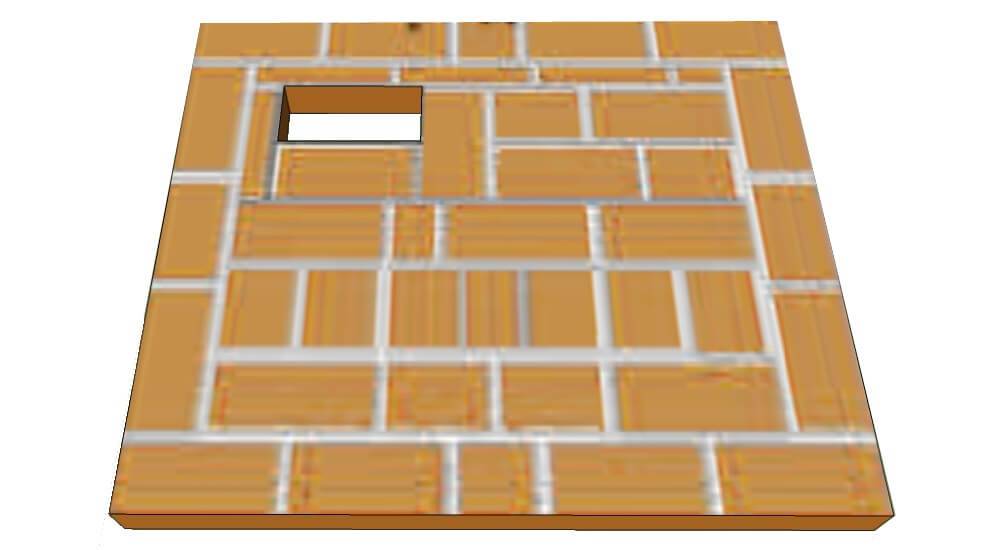

  • Первые 3 ряда меньше подвергаются температурному воздействию при нагреве печи, поэтому могут делаться из менее жаростойких сортов кирпичей. В 1 слое допускается применение сначала целых кирпичей по внешнему периметру, внутри – бой. Во 2 слое делают 2-3 окошка под очистные колодца, поддувало (количество зависит от проекта печи). 3 ряд повторяет укладку 2 ряда.

    1

    2

    3

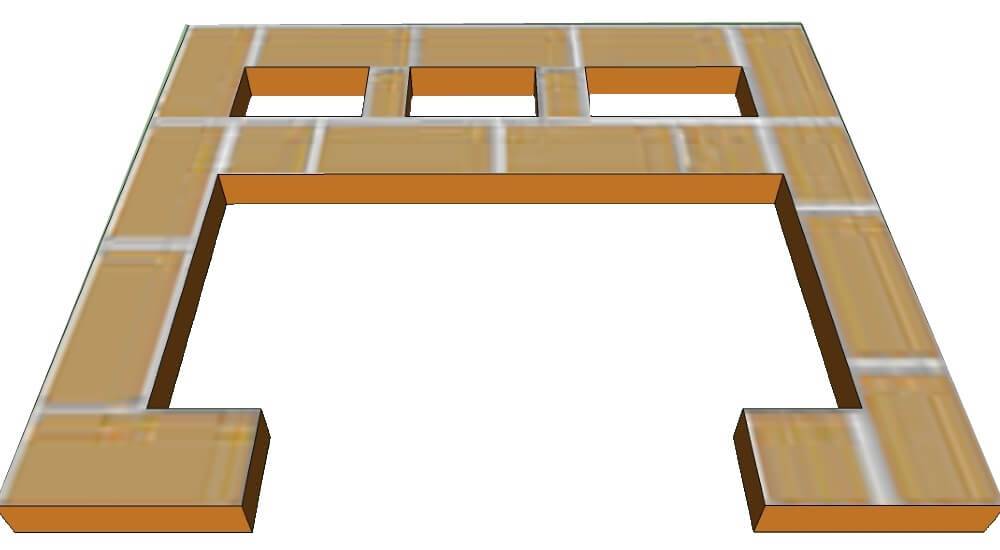

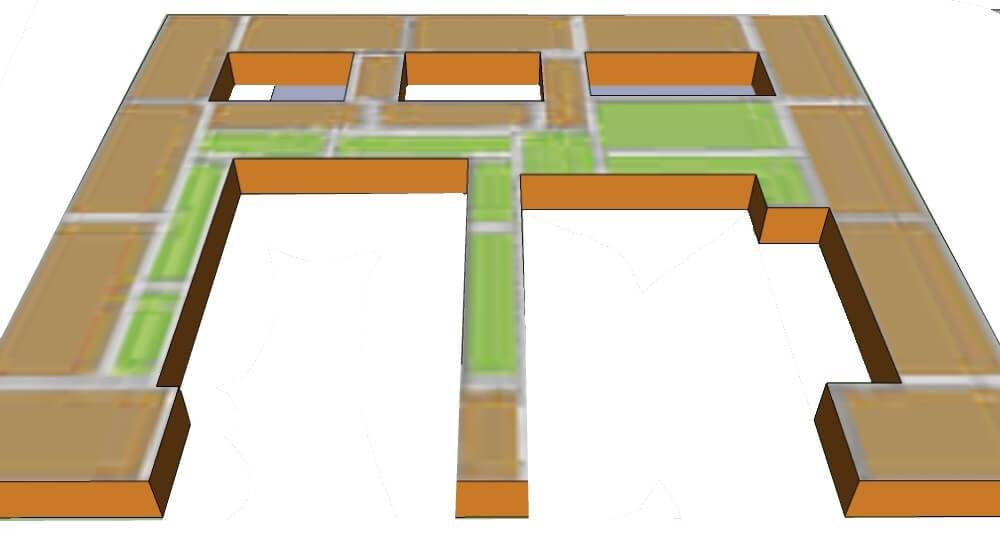

  • При создании 4 слоя начинается выстраивание передней части топки. Остальные части слоя повторяют рисунок предыдущего ряда. Используются и красный, и шамотный кирпич (последний выкладывается по периметру топки).

    4

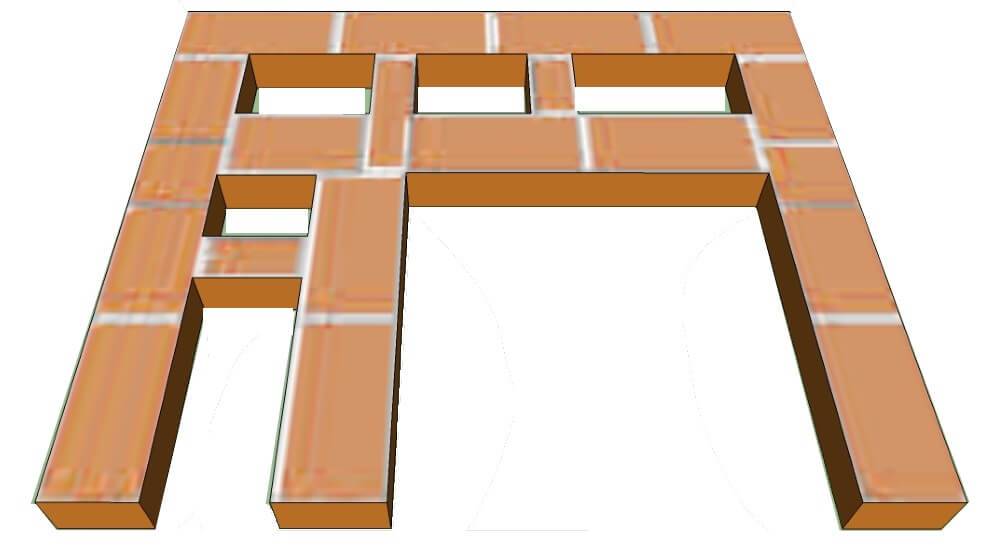

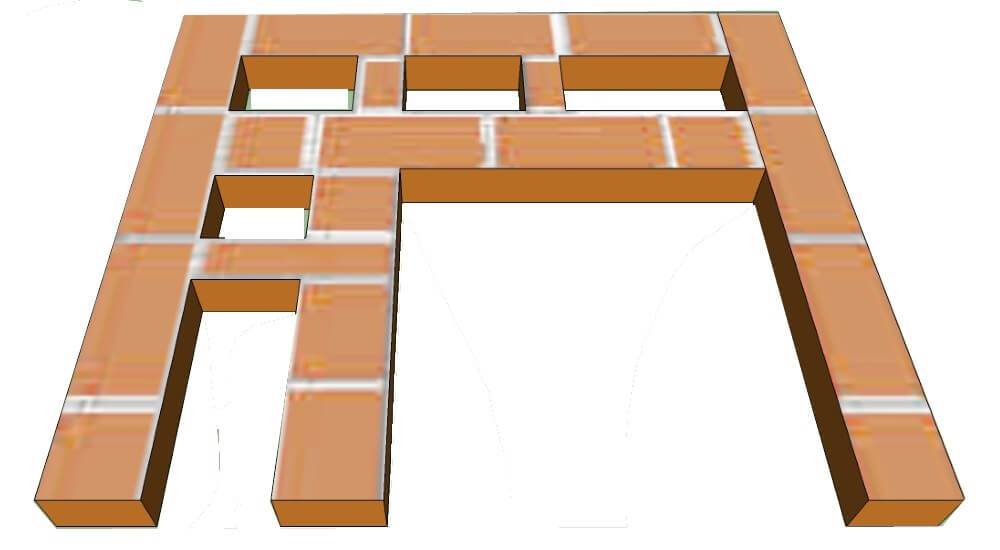

  • На 5 слое создаются каналы, поддувальная камера. На последнюю кладется решетка. Используется только красный кирпич.

    5

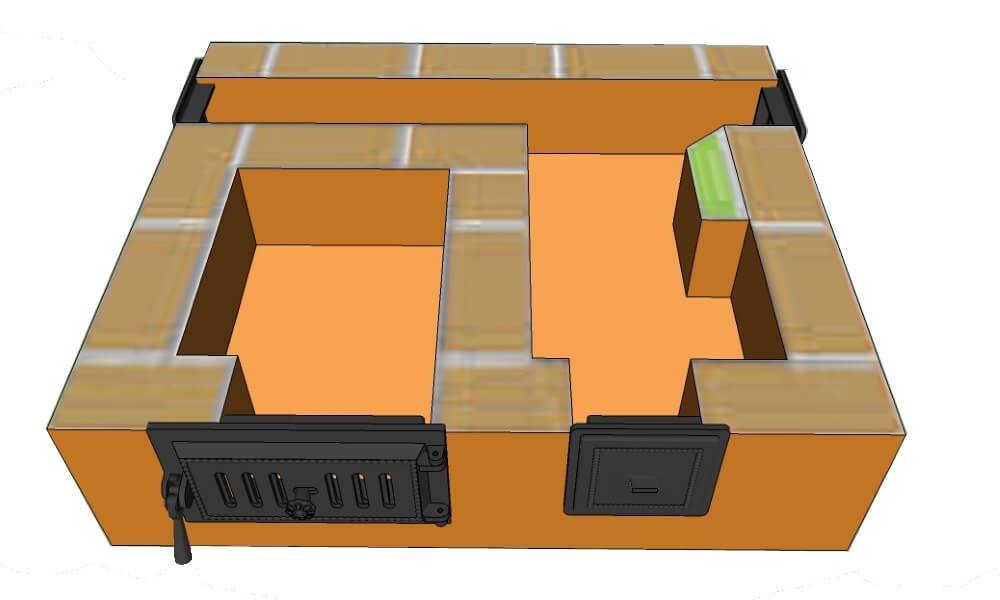

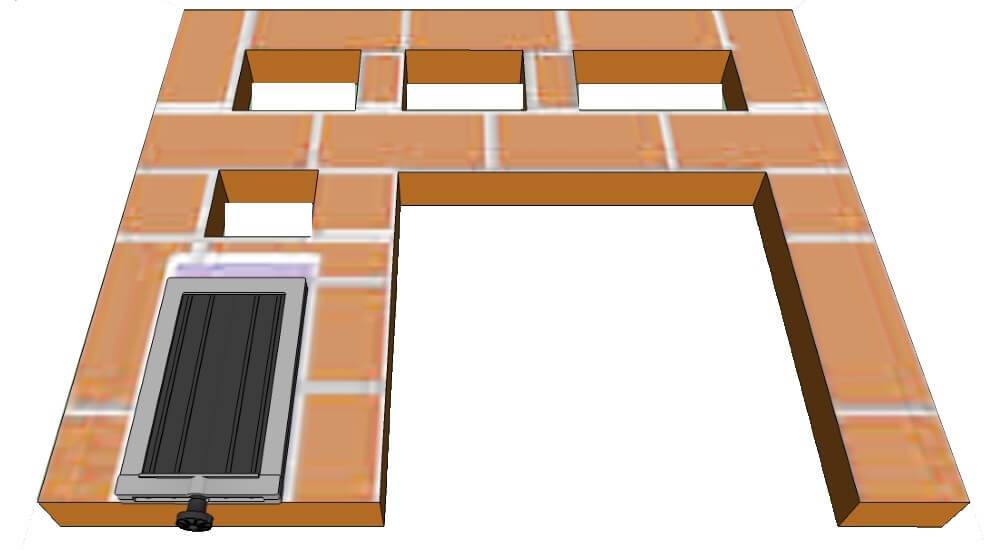

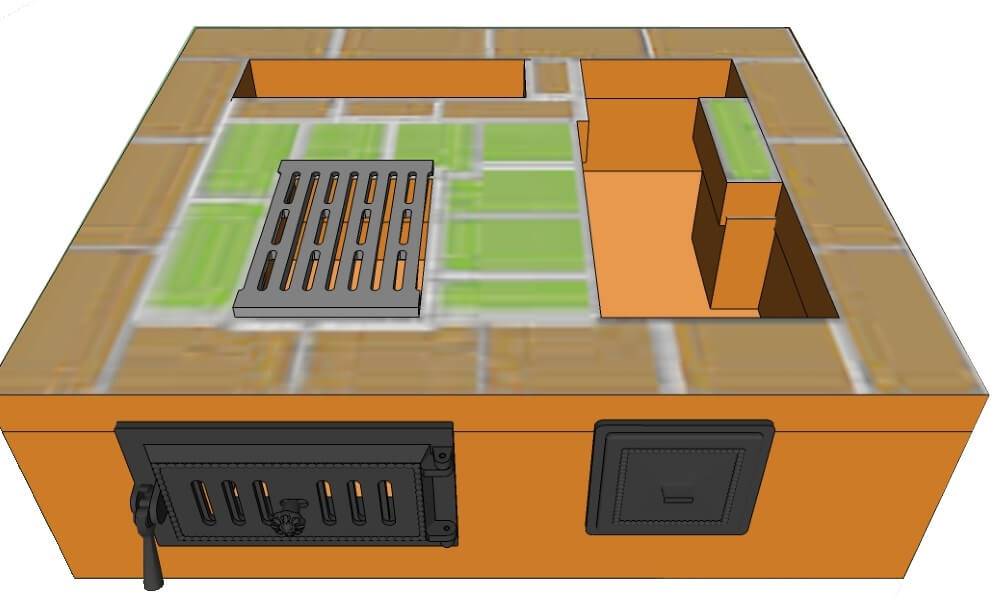

  • При выкладывании 6 слоя монтируется топочная дверка, вентиляционная решетка. Вокруг топки используется шамотный кирпич. В остальных местах – красный.

    6

  • 7 слой выкладывается по рисунку 5-ого, 8 слой по рисунку 6-ого (это называется «вперевязку»).

    7-8

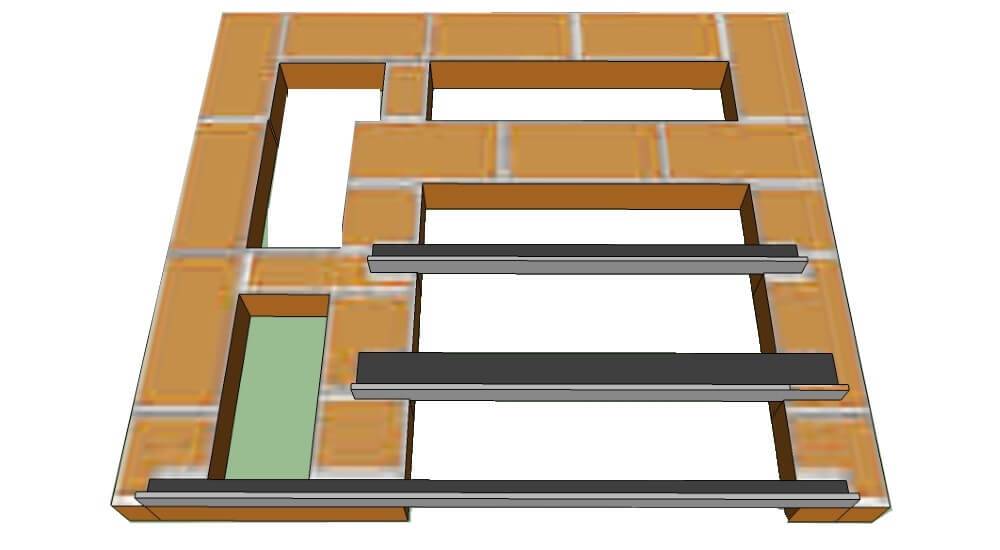

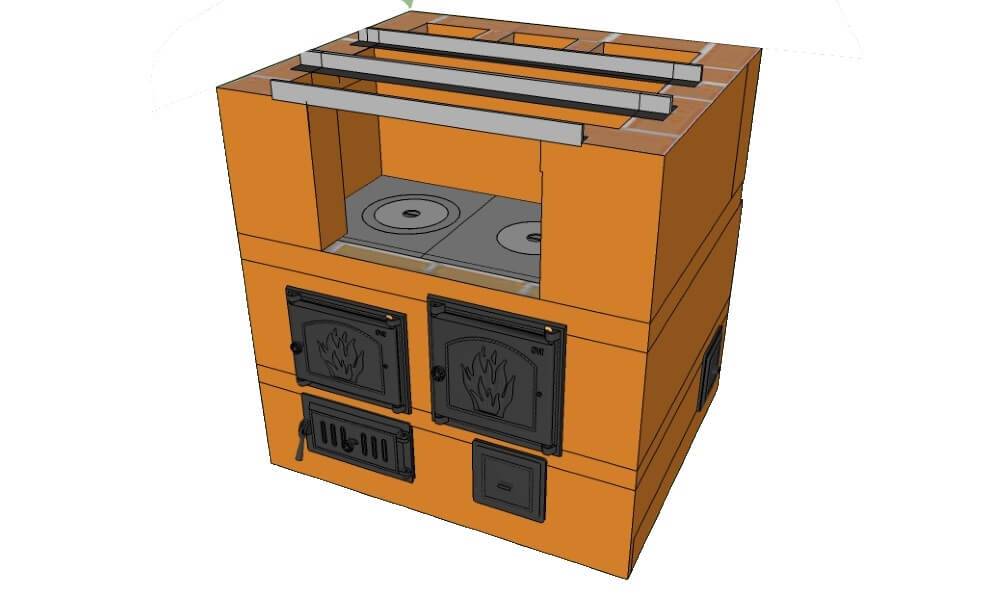

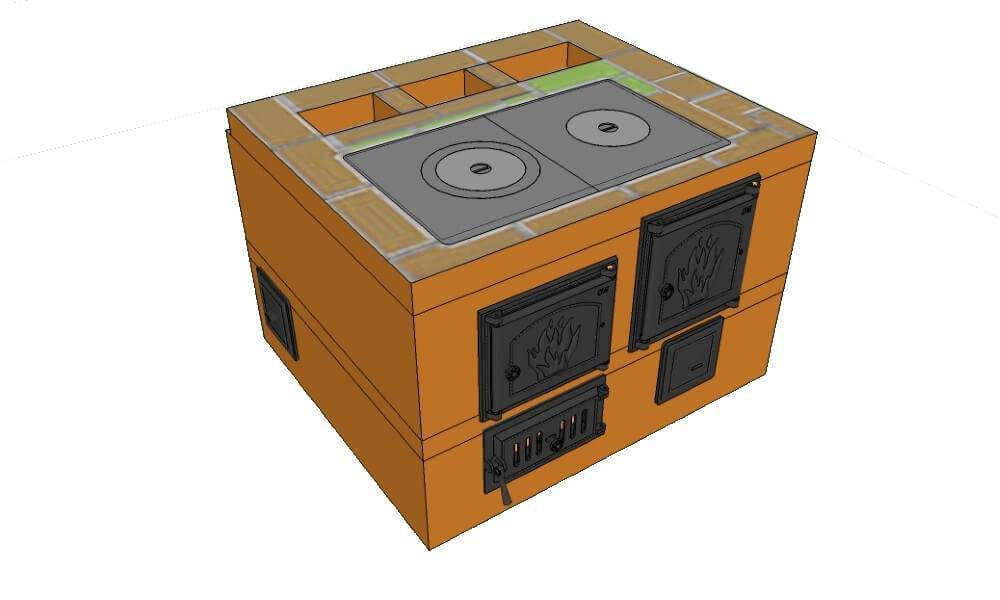

  • На 9 слое делается подпечка, при необходимости устанавливается варочная поверхность с конфорками.

    9

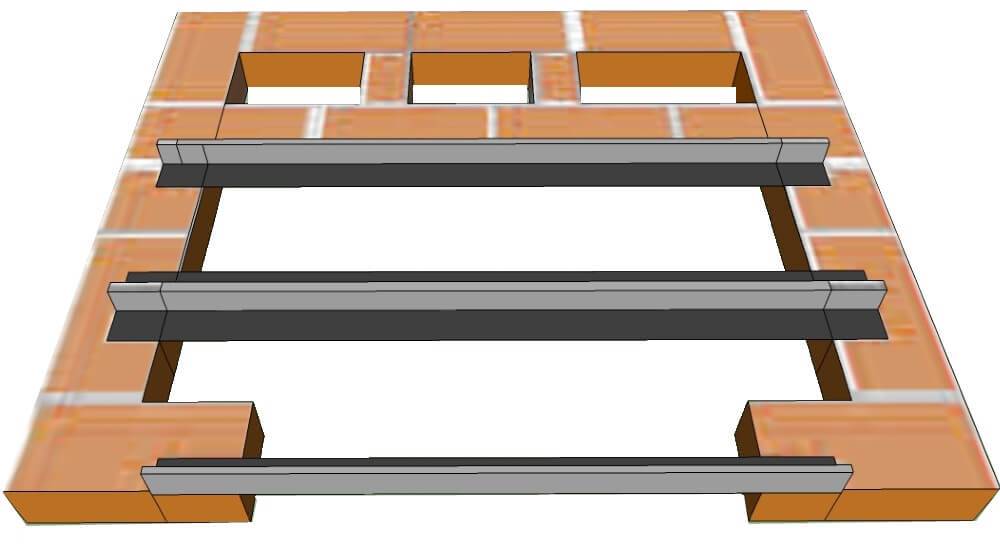

  • 10 слой будет чуть сложнее. Углы выкладываются из трехчетверток. Бока делаются из ложковых полномерных кирпичей, а задник – из тычковых полномерных экземпляров. Впереди кладутся целые кирпичи стычками вглубь в 3 слоя. При такой укладке получается полость, называемая шестком. Пространство между шестком и задней стенкой печи засыпается прослойкой из гравия, песка, глины.

    10

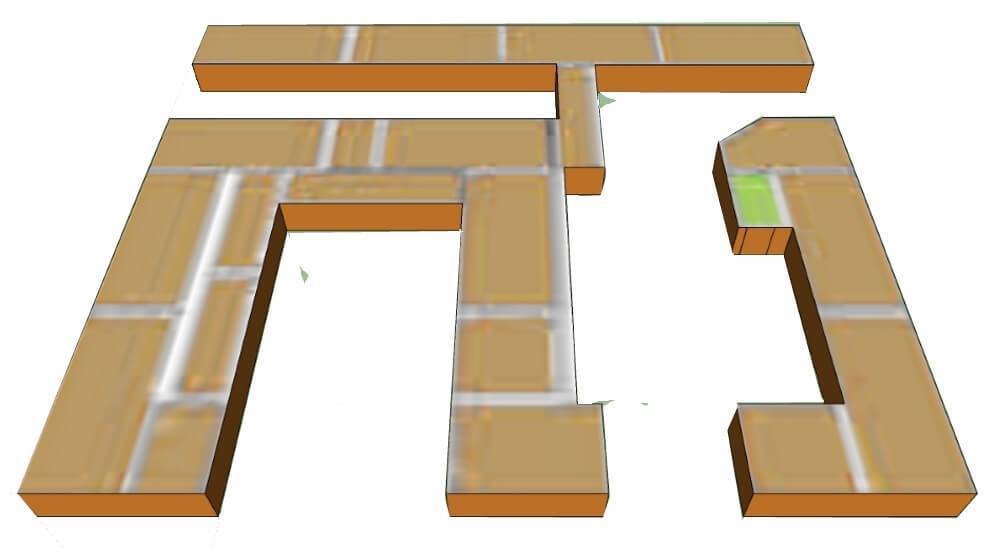

  • 11, 13, 15, 17 ряды – по бокам укладывают тычковые кирпичи, вдоль задней стенки – ложковые. 12, 14, 16 ряды делаются по рисунку 10 ряда. На этом этапе еще делается каминная арка.

    11

    12

    12 (продолжение)

    13

    14

    15

    16

    17

  • На 17-м ряду, точно над установленными внизу, устанавливаются верхние декоративные решетки на вентиляционные выходы печи.
  • 17 (продолжение)

  • На 18-й ряду – устанавливается задвижка на дымоотводный канал летнего хода (сзади горнила). Необходимое количество кирпичей: 9 шамотных и 55 обычных красных кирпичей.

    18

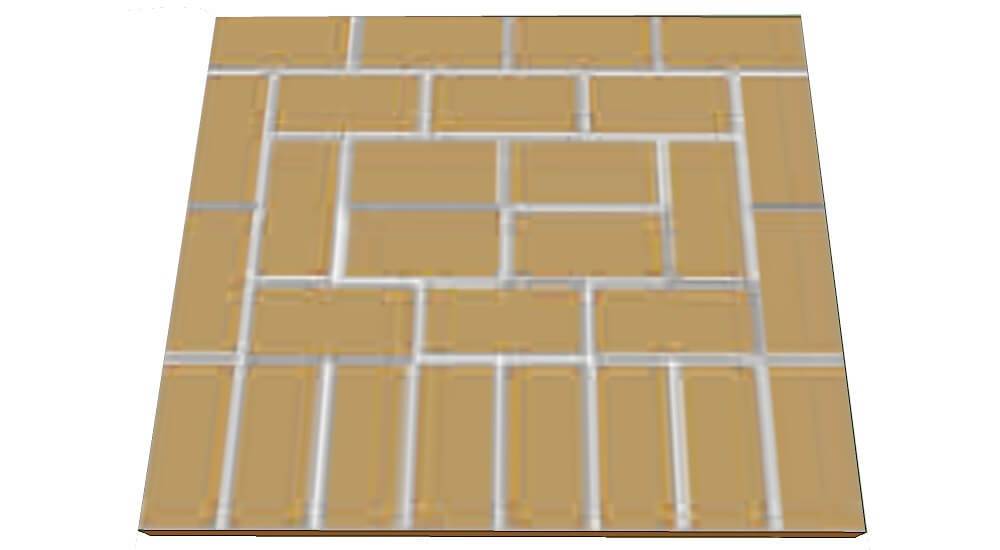

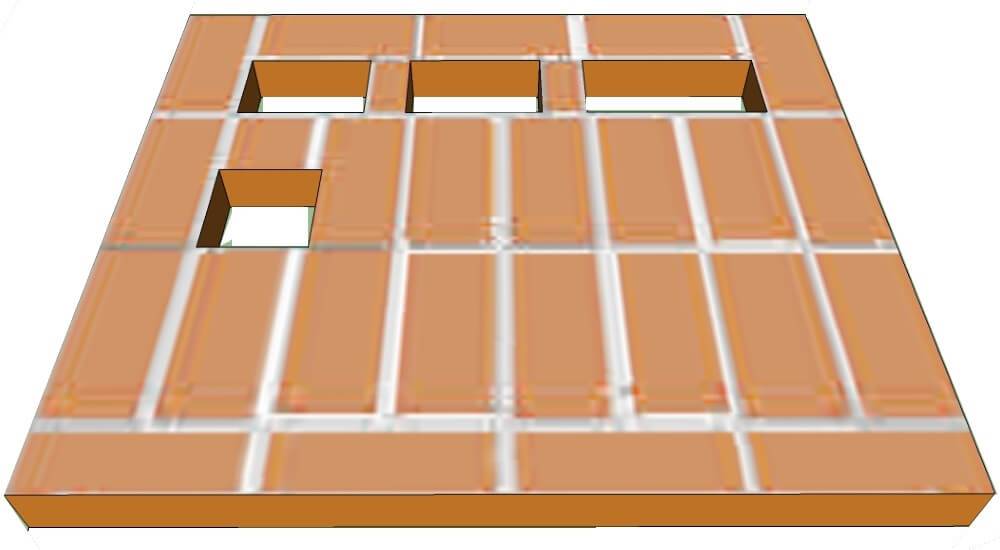

  • 19-22 слой делается сплошным покрывалом, оставляются только отверстия под дымоотводные каналы.

    19

    20

    21

    22

  • На 23 слое выкладываются кирпичи вокруг отверстий дымоходов. Ставятся 3 задвижки.

    23

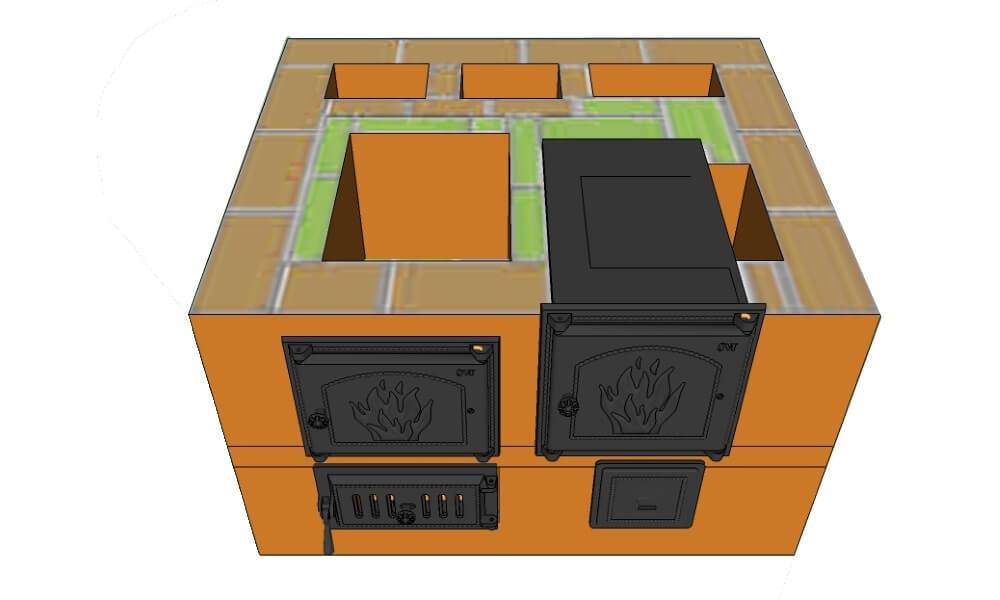

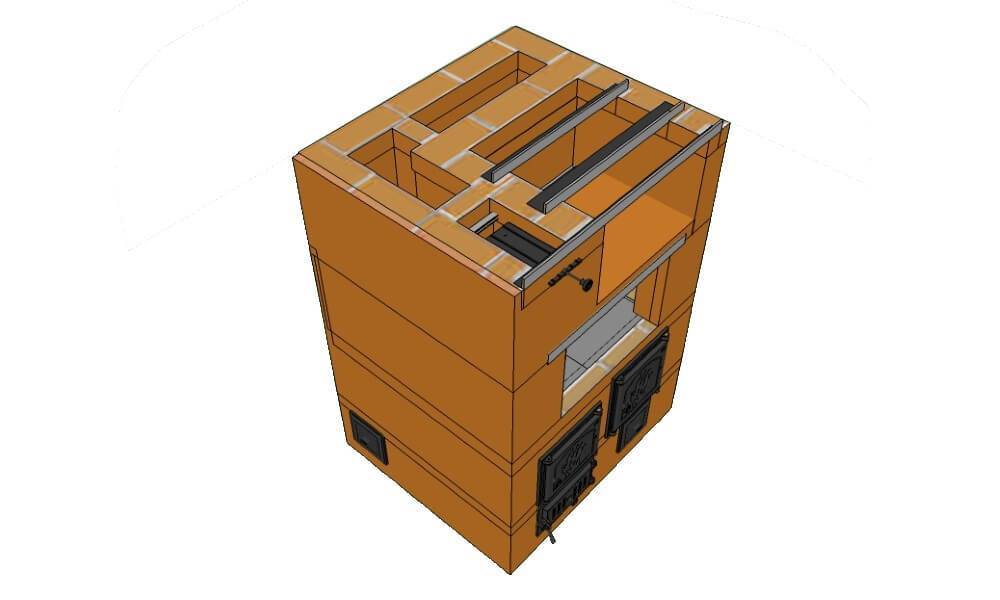

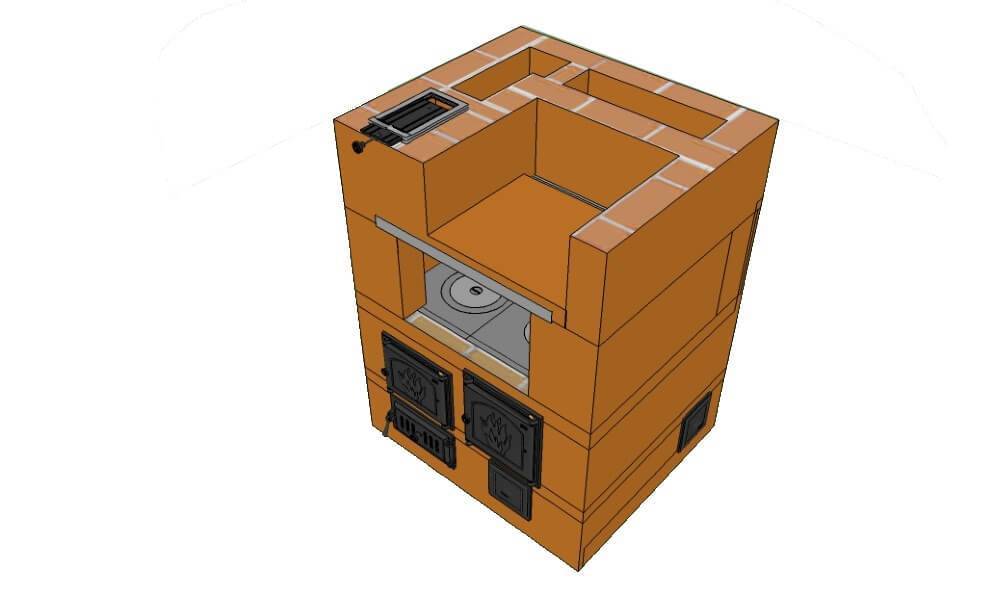

На этом этапе завершается подготовка широкой основы. И вот что получается в итоге:

Печь русская с камином

Половина работы сделана

Дальше делается верхняя, трубообразная кладка.

  • На 24 слое задвижки фиксируются.

    24

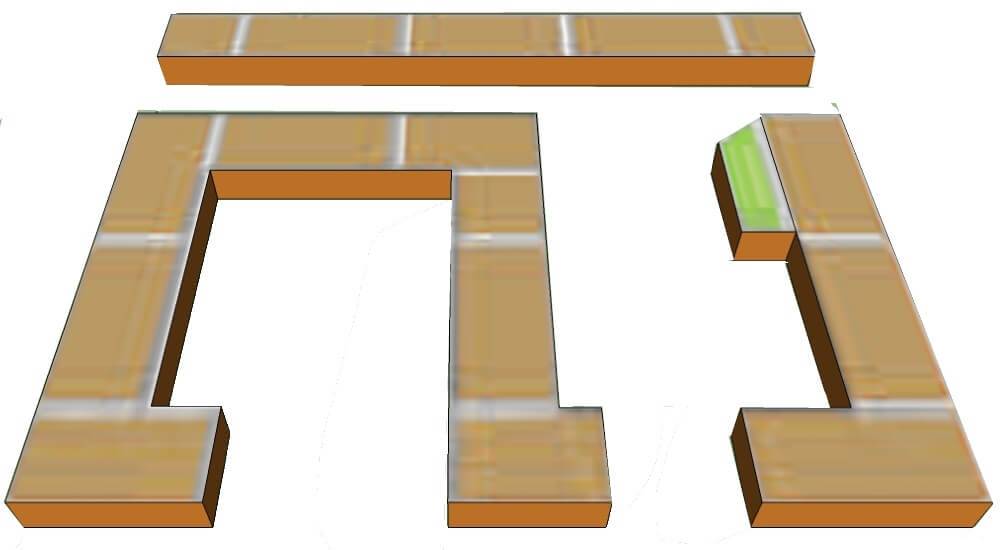

  • 25-29 ряды делаются идентичными, они формируют вертикальный канал печи с дымоотводами.

    25

    26

    27-28

29-36 ряды перекрывают горизонтальный канал, выполняются по единому рисунку.

Печь русская с камином

29-30

Печь русская с камином

31

На 32 ряду закряпляется очистная дверца.

Печь русская с камином

32

Печь русская с камином

33

Печь русская с камином

34-35-36

На 37 слое завершается дымоотводный канал, ставятся задвижки.

Печь русская с камином

37

На 38 слое задвижки перекрываются.

Печь русская с камином

38

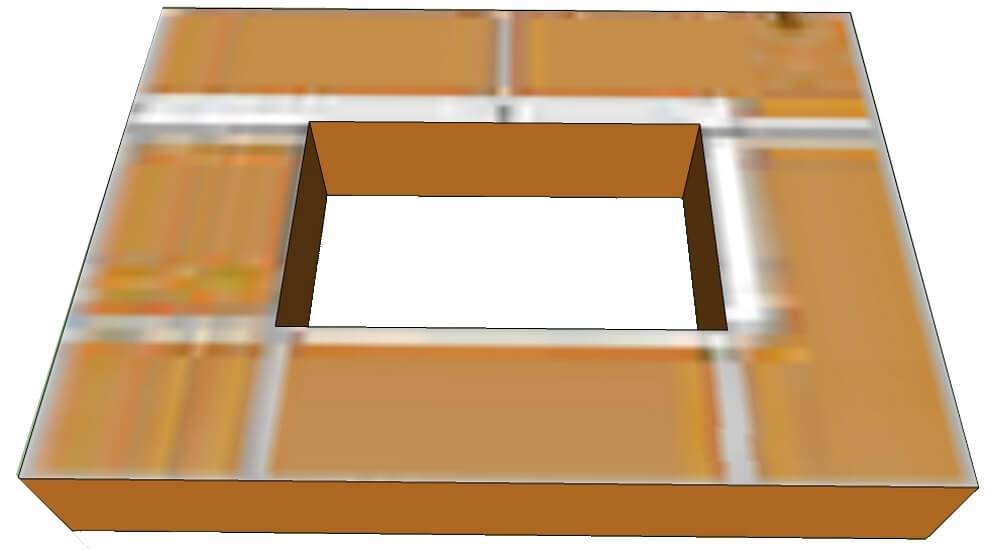

39-40 ряды – готовится основание трубы печи. Делается обычно из 10 кирпичей для каждого слоя.

39-40

Для углового камина

Как уже говорилось, порядовка является подробной схемой, которая указывает положение каждого кирпича. Кроме того, порядовка во многом упростит вашу задачу и поможет рассчитать необходимое количество кирпичей, которые потребуются вам при строительстве печки или камина, более того, вы сможете избежать лишних растрат.

Порядовка углового камина практически не отличается от простого или классического варианта, вам всего лишь необходимо учесть пару моментов. Одним из таких важных моментов является то, что фундамент должен возвышаться над полом на 10 сантиметров. Такую порядовку вы можете выполнить следуя инструкции.

На первом этапе кладку основания рекомендуется выполнять на глиняном растворе. Продолжайте ее делать до четвертой позиции (ряда), где необходимо разделить камин на два блока, перекрываемые плитой.

Второй этап. Первый блок следует оформить под нишу для поленьев, а второй блок под фронтовой фасад. На следующем этапе рекомендуется использовать огнеупорный кирпич, здесь же следует сформировать основание под печь.

На четвертом этапе после перекрытия самого камина с помощью плиты из твердого металла, например, стали, возведение камина должно происходить по заранее подготовленной схеме вплоть до двенадцатого ряда. Чтобы вся отопительная система работала качественно и без каких – либо сбоев, то для внутренней отделки стенок лучше также использовать огнеупорный кирпич.

На следующем этапе необходимо продолжать кладку, как и в начале, по заранее подготовленной схеме до двадцать седьмого ряда. Если вы хотите сделать дополнительную жесткость, то можете между кирпичами установить железные уголки. Их можно изготовить вручную.

И, наконец, на шестом этапе необходимо сверху постройки сделать задвижки. Угловая кладка камина во многом отличается от классической, но вовсе не является какой – то невыполнимой.

Проект — Каминопечь малая

Печь рассчитана на обогрев небольшого помещения. 20-30 кв.м. Существует несколько моментов, при которых установка каминопечи в доме будет нецелесообразной. Например, в маленьких домах она будет занимать слишком много места, в то время как в больших не будет хорошо отапливать каждое помещение. Поэтому она отлично подходит для частного дома средних размеров. Также если есть возможность установить газовое отопление, то оно считается более удобным, а каминопечь можно установить в качестве украшения и экзотики, поскольку возле нее очень приятно проводить тихие и мирные зимние вечера.

Особенности установки каминопечи

Перед непосредственной установкой нужно создать проект печи, благодаря которому можно заранее просчитать все расходы и сэкономить средства

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

  • Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
  • Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
  • Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Изготовление уличной русской печи своими руками

После того как вы определились с проектом уличной русской печи, нашли место и приобрели материалы, инструменты и все, что необходимо при строительстве, можно начать возведение фундамента. Когда основание под печь готово, начинайте кладку — строго в соответствии со схемами и чертежами. Вначале кирпичи кладут на сухую — без раствора. Это поможет определить правильность строения и учесть все нюансы перед окончательной постройкой печи.

Важно! При помощи горизонтальных и вертикальных уровней и отвесов при кладке на сухую проверьте правильность выложенных порядовок. Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме

Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме.

Популярные статьи  Ремонт зала в квартире площадью 18 кв. м: планировка и зонирование пространства

Подготовка места на даче

Место должно быть достаточным по площади и желательно ровным. При необходимости участок следует выровнять при помощи лопаты и грабель.

Для печи лучше выбрать максимально комфортное для вас место:

  • с солнечной стороны;
  • с удалённостью от деревянных построек и забора;
  • без затенений посадок на участке;
  • желательно в беседке.

Целесообразно строить печку вместе с беседкой, в одной цветовой гамме, из однородных материалов. Желательно отразить это в схеме и проекте.

Как сделать фундамент

После выбора места на вашем придомовом участке приступайте к постройке фундамента. Главными его критериями должны быть:

  • ровность;
  • гладкость;
  • определённая площадь;
  • надёжность;
  • долговечность.

Для фундамента:

  1. выройте ямку соответствующей схеме ширины и длины на глубину 30—50 см;
  2. насыпьте песок — сделайте песчаную подушку 20 см;
  3. сверху насыпьте щебень до уровня грунта;
  4. выберите основание — монолитная бетонная плита соответствующего размера или бетонирование своими руками;
  5. для бетонирования, ставим опалубку, устанавливаем арматуру, заливаем раствором.

Если печь строится в готовой деревянной беседке, должны быть соблюдены все правила пожарной безопасности. Для этого на доски укладывается базальтовый картон или асбокартон и лист кровельного железа, глиняный пласт и вновь слой базальтового картона. Кладка начинается после того, когда раствор высохнет.

Важно! Не допускайте перекосов или непредвиденных пустот в кладке. Это приведёт к деформации всей конструкции

Порядовка печи

Проводим сухую кладку проекта печи. Если все выстроено правильно, с учётом размеров, форм и составляющих, можно начать строительство печи с раствором.

В соответствии с фото, схемами и чертежами приступают к кладке порядовки печи. Типовой проект подразумевает 13—20 рядов.

Фото 3. Схема порядовой кладки обычной малой русской печи с варочной плитой, без дополнительных элементов.

Со второго по третий ряд кладку делаем с учётом места для топлива: угля и дров. Затем учитываем дымоход и зольник. На заднюю стенку горнила примерно на восьмом ряду, монтируем скобы и штыри для решёток и сеток для приготовления барбекю или установки мангала (по проекту). Можно сделать больше скоб для перестановки решёток в зависимости от нагрева печи и способа приготовления блюд.

Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность, это ухудшит теплопроводность и приведёт к повышенному отложению сажи на стенках

При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки. Монтируем по размерам дверцы.

Как сложить печку своими руками: пошаговая инструкция

Строительство кирпичных печек требует внимательности и большого терпения. Время, которое придется потратить на кладку, зависит от габаритов конструкции и квалификации рабочего. Для того, чтобы выполнить работу как можно быстрее, необходимо детально разобраться в особенностях печного строительства, определить принцип работ.

Так, независимо от размеров и вида, возведение варочной отопительной конструкции включает в себя:

  1. Подготовительный этап. На этом этапе производится расчет размеров печи, определяется ее месторасположение в доме, подготавливаются чертежи.
  2. Закладку основания – фундамента под печь.
  3. Формирование зольной камеры и продувочных каналов.
  4. Монтаж панели плиты и формирование варочной ниши с двумя каналами.
  5. Формирование паровытяжного канала.
  6. Организацию сушильной камеры, дымохода.
  7. Кладку печной трубы.

Преимущества печей из кирпича с лежанкой

Отопительно варочная печь с лежанкой закладывается в соответствии с разными проектами, каждый из которых отличается набором положительных преимуществ перед конкурентами

Принимая во внимание технические свойства устройств, выделяют общие плюсы использования:

  • Здоровье. Учеными доказано, что, кроме расслабления и чувства комфорта, печь шведка благотворно сказывается на работе опорно-двигательного аппарата и кровеносной системе человека.
  • Приготовление блюд. Если кладка русской печи предусматривает вариант включения в устройство плиты, то на ней можно и готовить. Каждое блюдо отличается непередаваемым вкусом, которые газовые или электрические печи с духовкой воссоздать не в состоянии.
  • Сушка белья. Немаловажным моментом является возможность просушить белье после холодного проливного дождя или после обычной стирки. Не каждая усадьба оборудована сушилками, поэтому если установить специальные крючки, то процесс сушки будет налажен.
  • Элемент в интерьере. Груба с лежанкой — особенность в домашнем оформлении, которую могут позволить не многие люди.

Возможные сложности и как их избежать

Часто возникают проблемы с гидроизоляцией и, следовательно, влажностью сырья для топки печи. Поэтому при строительстве фундамента не забудьте положить 2—3 слоя рубероида, чтобы влага не проникала в место для хранения дров.

При строительстве пода важно учесть его наклон к основанию и выровнять поверхность. Если этого не будет сделано, то возникнут ненужные проблемы с перестановкой и перемещением тяжёлых кастрюль, чугунных сковород

Любые перекосы или трещины, которые появляются со временем, — результат неправильной кладки первого ряда. Поэтому при строительстве постоянно пользуйтесь уровнем и отвесом, чтобы избежать дальнейших проблем.

Начало эксплуатации — важный этап для правильного использования сооружения. Поэтому после окончания строительства просушите дачную печь в течение недели под солнцем при погоде с температурой +20 °C без осадков.

Если прогнозы обещают дождь, то при отсутствии беседки укройте ваше новое сооружение плёнкой, чтобы влага не попала на печь. После сделайте пробную топку без продуктов. А когда увидите, что все функционирует без перебоев, то можете начать готовить любимые блюда.

Плюсы и минусы

С помощью печи можно обогревать сразу несколько комнат

Основной вид топлива русской печи – дрова, однако ее можно топить и торфом, кизяком, лузгой, соломой, камышом и прочими органическими материалами. Существуют изделия, в которых допустимо использовать коксовый уголь. От него больше теплоотдача, но создается проблема в виде пыли.

Размеры печи могут достигать 150-200 см на 150-200 см и высотой от 120-150 см. Изделия имеют множество достоинств, например:

  • Высокий уровень КПД. Кирпичи аккумулируют тепло и долго его сохраняют, поэтому в помещении поддерживается нормальная температура, когда печь уже протопилась.
  • Продолжительный эксплуатационный период. Правильно выложенная конструкция безопасна в плане пожаров.
  • Обогрев нескольких комнат. Если грамотно расположить печь с лежанкой, при минимальном расходовании топлива можно обогреть сопряженные с ней жилые помещения.
  • Функциональность. Изделие служит источником тепла, местом отдыха, приготовления еды и хлеба, сушки продуктов и одежды, хранения дров и посуды.

Как и у прочих твердотопливных сооружений, кроме плюсов есть и минусы:

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Популярные статьи  Особенности холодильника Atlant

Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

  • Красный полнотелый керамический кирпич (М-150.)

    М 150

  • Шамотный (огнеупорный) кирпич.
  • Кладочный раствор (песок, красная печная глина).
  • Материал для фундамента (цемент, графий, песок).
  • Рубероид.
  • Асбестовый шнур, оцинкованная проволока.
  • Доски для создания опалубки.
  • Армирующая сетка.
  • Колосниковая решетка.
  • Варочная поверхность (плита).
  • Зольник и дверца зольника (поддувала).
  • Топочная дверца.
  • Дымоходная вьюшка.
  • Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

  • Строительный уровень.
  • Совковая лопата.
  • Строительный маркер.
  • Измерительная лента (рулетка).
  • Строительный отвес.
  • Угломер.

Как эффективнее разместить печь с камином в доме

Выбор универсальной печи не является первым шагом для обустройства. Изначально, для отопителя следует подобрать оптимальное расположение в доме и рассчитать необходимую мощность выделяемого тепла.

Одним из идеальных мест для расположения печи-камина с варочной панелью и духовкой по праву следует считать простенок между кухней и гостиной комнатой. Сторона камина, находящаяся в комнате отдыха, будет обогревать жителей в зябкие вечера и создаст романтический фон.

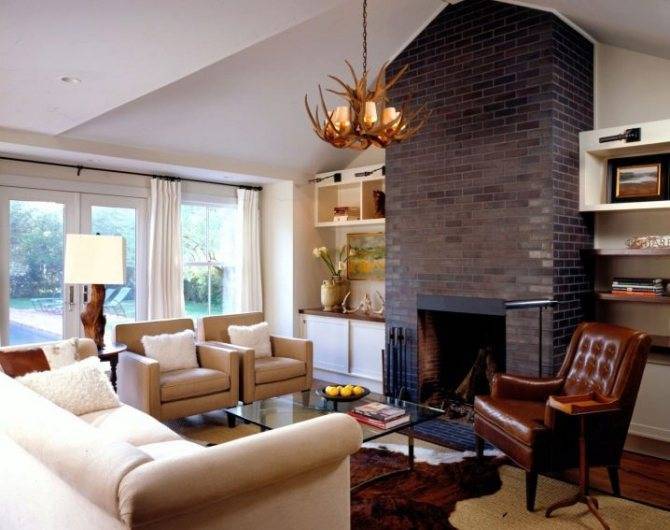

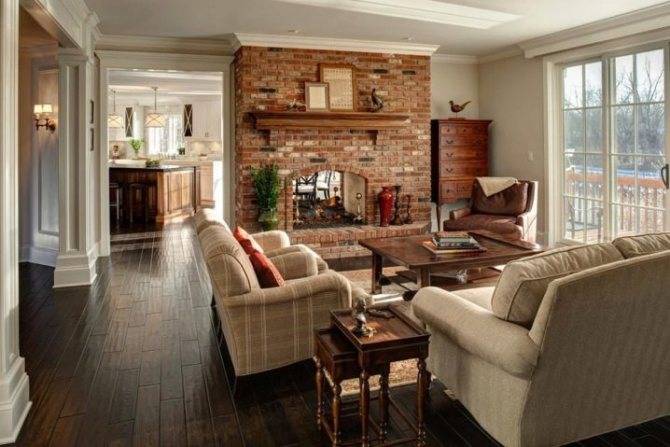

Печь русская с камином Печь-камин в интерьере загородного дома

При необходимости обогреть три помещения, подойдёт вариант смещения печи к третьей комнате. Таким образом, на кухне останется топка и варочная панель, область камина будет обращена в гостиную комнату, а боковая сторона нагревателя будет находиться в третьем помещении.

Если требуется расположить очаг в одном помещении, то каминную топку необходимо планировать в комнате отдыха и обеспечить её хорошей видимостью. Варочная панель должна быть в удобном месте, что требует близкого размещения кухни. Нахождение камина по отношению к варочной плите, в таком случае, имеет различные конструкции, например, с боку или, с противоположной стороны.

Пристенные печи-камины имеют обе топки с одной стороны в большинстве случаев. Такая конструкция осложняет одновременное приготовление питания и любование открытым огнём, так как подход к варочной панели будет затруднён жаром открытого огня.

Размеры и расположение очага в комнате

Подбирая конструкцию и чертежи камина, обратите внимание на размеры портала, топливной камеры и дымохода. Указанные габариты подбираются по площади отапливаемой комнаты и связаны между собой такими соотношениями:

  • площадь поперечного сечения дымоходной трубы – 1/9 от квадратуры портала;
  • глубина топливника делается в 1.5—2 раза меньше высоты портального проема;
  • площадь открытого проема составляет 1/50 от квадратуры помещения.

Если в маленькой комнате сделать камин большого размера, дымоходной тяге не хватит притока воздуха. Очаг станет дымить в помещение либо «высасывать» воздух из соседних комнат, причем вместе с теплом. Строить небольшое сооружение в просторном помещении допускается, но обогрев получится минимальный – камин послужит украшением гостиной и сыграет роль барбекю.

Для удобства определения размеров топливника и дымоотводного канала в зависимости от квадратуры комнаты существует готовая таблица:

По форме камины делятся на 2 типа – пристенные и угловые. В публикации мы приводим описание первой разновидности — она относительно простая. Чтобы строить домашние очаги углового типа, необходимо набраться опыта в печном деле. Определившись с габаритами отопителя, выделите место для монтажа с учетом наших рекомендаций:

  1. Расположите камин в центральной части межкомнатной перегородки. Если частный дом находится в стадии перепланировки, ремонта или строительства, заднюю стенку можно вывести в соседнее помещение, сделав внутри перегородки проем.
  2. Возле наружной стены делать камин нецелесообразно – часть тепла станет уходить на улицу.
  3. Подумайте об удобстве – не размещайте сооружение возле межкомнатных дверей и не расставляйте впритык мебель.
  4. Внимательно изучите конструкцию потолков и стропильной системы, чтобы дымоходная труба не попала в несущую балку или на край железобетонной плиты перекрытия. Минимальное расстояние от стенки газохода до стропил – 10 см (с учетом противопожарной печной разделки).

Выбирая площадку под камин, не забудьте об устройстве фундамента. В жилом помещении придется разобрать полы, демонтировать стяжку и рыть котлован, не затрагивая существующее основание здания. Припомните, не проложены ли в выбранном месте домовые инженерные сети – канализация, водопровод либо теплые полы. Подвал под комнатой – тоже проблема, вес кладки выдержит далеко не каждое перекрытие.

Отопление

Для начала, скажем, что традиционная русская печка – это отопительная конструкция, в качестве теплоносителя использующая дрова и различные древесные материалы. Строительство русской печи производится посредством обычной кирпичной кладки, впрочем, ее конструкция довольно сложна и подразумевает наличие целого лабиринта ходов, через которые выходит дым и проходит тепло, согревая внутренние помещения дома. Для регулировки подачи тепла и вывода дыма, а также контроля силы тяги в русской печи используются две специальные заслонки.

Русская печка с подтопком (Полный прогрев) №01Размер 1,30 на 1,45. Предназначена для обычного крестьянского дома.
Кирпич ручной формовки «Донские зори»

Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином
Подобные печи не должны располагаться вблизи газовых и электрических котлов. Данное отопительное устройство необходимо оборудовать дымоходом, чтобы удалять остатки продуктов сгорания наружу. Эта печка должна стоять в таком месте (центр дома), чтобы обогревать всю площадь помещения. В небольшом доме печь строится на кухне, где в ней готовят еду и пекут пироги.

Для английского камина

Английский пристенный камин имеет специфический очаг, у которого прямой дымоход. Кроме того, в чертеже или проекте такого камина следует сделать разрез в форме трапеции для того, чтобы тепло поступало непосредственно в помещение.

Печь русская с камином

Для начала порядовки желательно использовать керамический кирпич. Первый ряд необходимо выполнить боковой стороной кирпича. Далее и на последующих этапах кирпич следует укладывать плашмя. Не забывайте, что порядовка английского камина не предусматривает наличие поддувала и решётки. Чаще всего печки с поддувалом должны быть в конструкции для больших комнат. В качестве элементов для крепежей вы можете использовать различные листы металла.

Печь русская с камином

Вариант английской порядовки предполагает расположение печи в открытом виде. Топка должна обкладываться огнеупорным стройматериалом. Кроме того, очень многие забывают об особенности поглощения воды кирпичом, поэтому кирпич перед кладкой рекомендуется замачивать. По завершении строительных работ следует подождать несколько недель до полного высыхания кирпича. И только после высыхания камин можно вводить в эксплуатацию.

Популярные статьи  Обои Maxwall: особенности выбора

Печь русская с камином

Делать самому или заказывать работу

Имеет ли смысл браться за столь сложную работу самостоятельно? Сколько стоит работа опытного и надежного печника? Если 100% от стоимости материалов, как принято в общих строительных работах, то это еще не так уж дорого.

Отнюдь и отнюдь не вдвое против материала. Можно встретить предложения сложить печь за 20 000 руб, но это явная несуразица. Попробуем прикинуть сами.

Русская печь с плитой

Печник работает в средних широтах полгода, и обязательно с подручным-учеником. Считая их занятость в 100% рабочего времени, зарплату мастера в 25 000 руб, а помощника в 15 000 и время выполнения работы 7 рабочих дней (это совершенно реальный срок), получим, что простая печь обойдется не дешевле 45 000 руб, а русская печь с плитой и водогрейкой (см. рис.) в 55 000-60 000 руб.

Но через неделю уже можно будет топить. Одно лишь условие: мастер должен сообщить, где, когда и кому он уже клал печи, и их нужно осмотреть лично. Хорошие мастера обязательно запасаются рекомендателями, а если крутит и мямлит – лучше обратиться к другому.

Основная последовательность действий

Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином

1 — 5 ряд

Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином

6 — 10 ряд

Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином

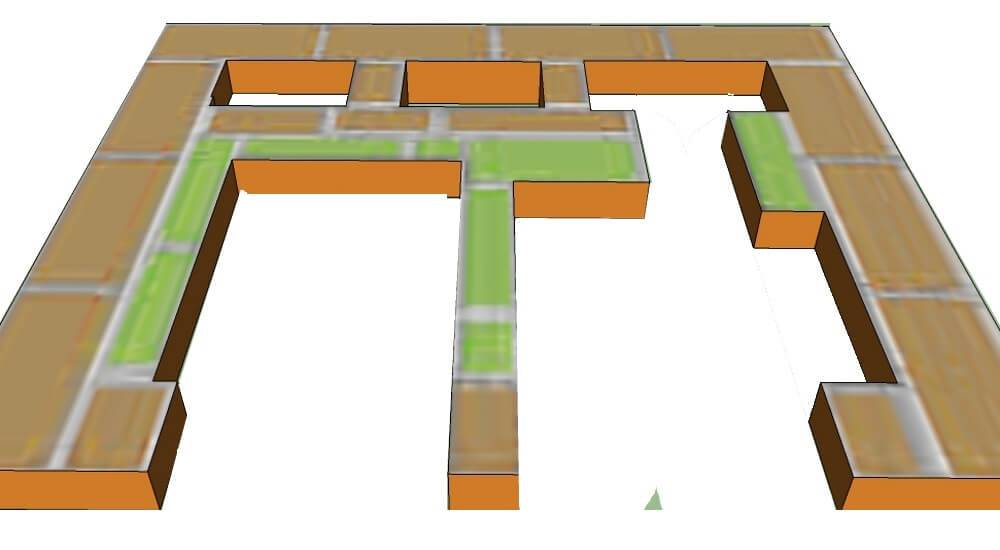

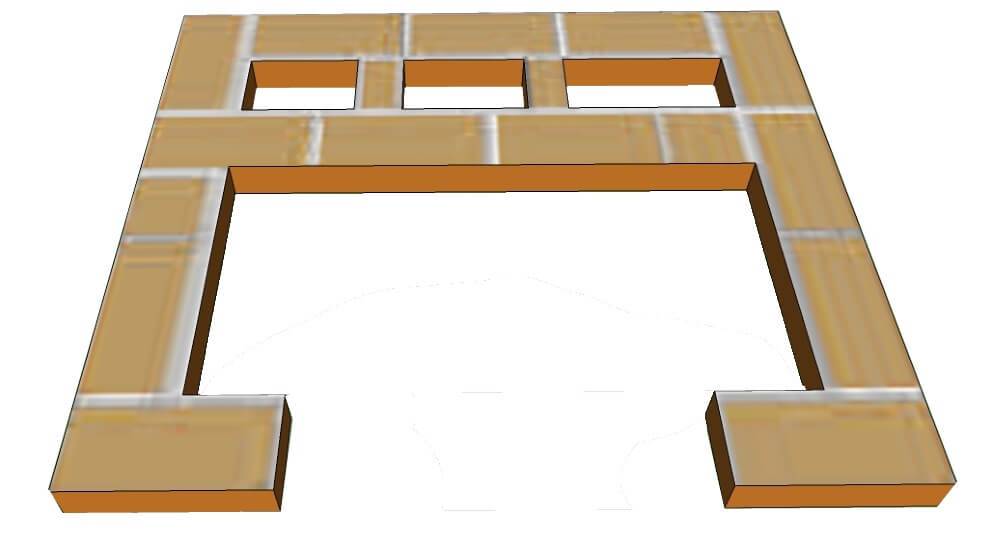

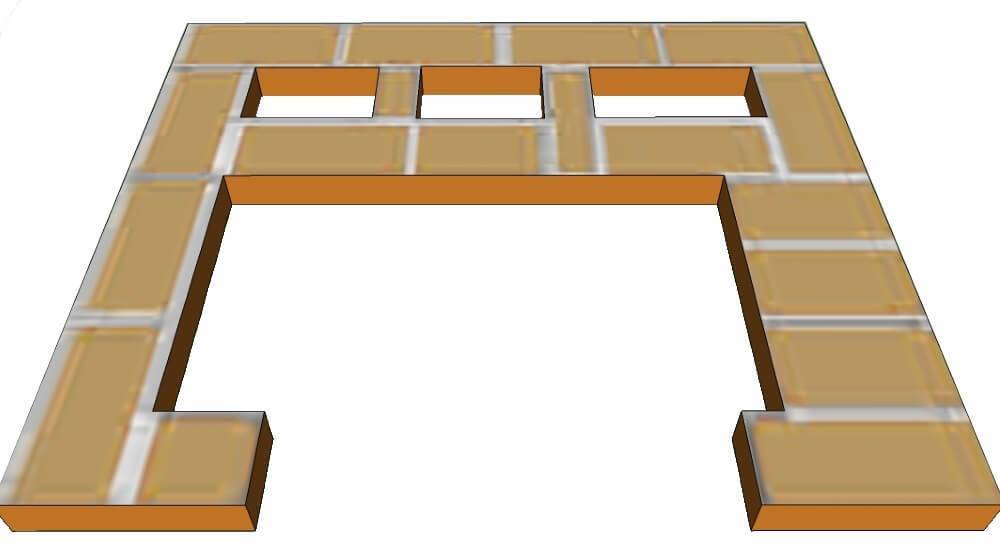

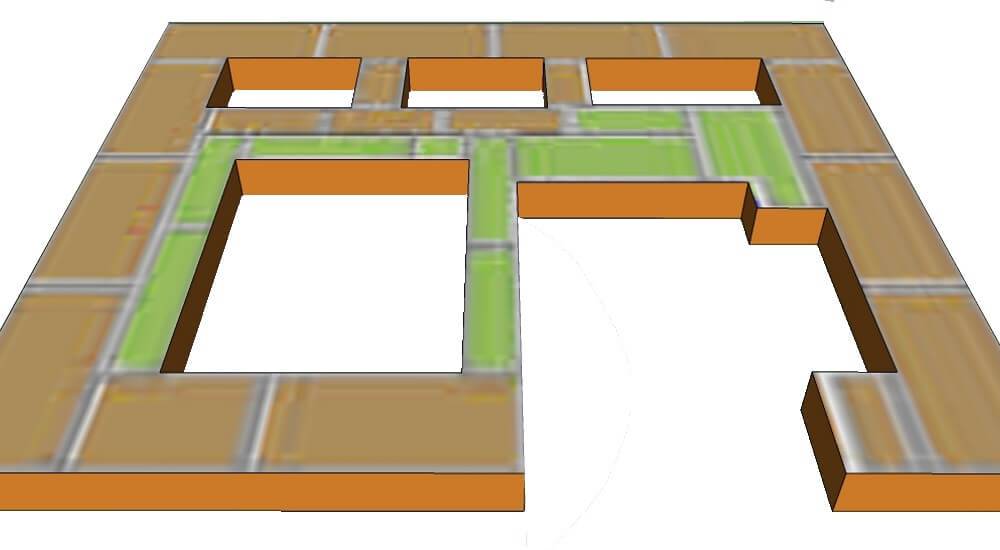

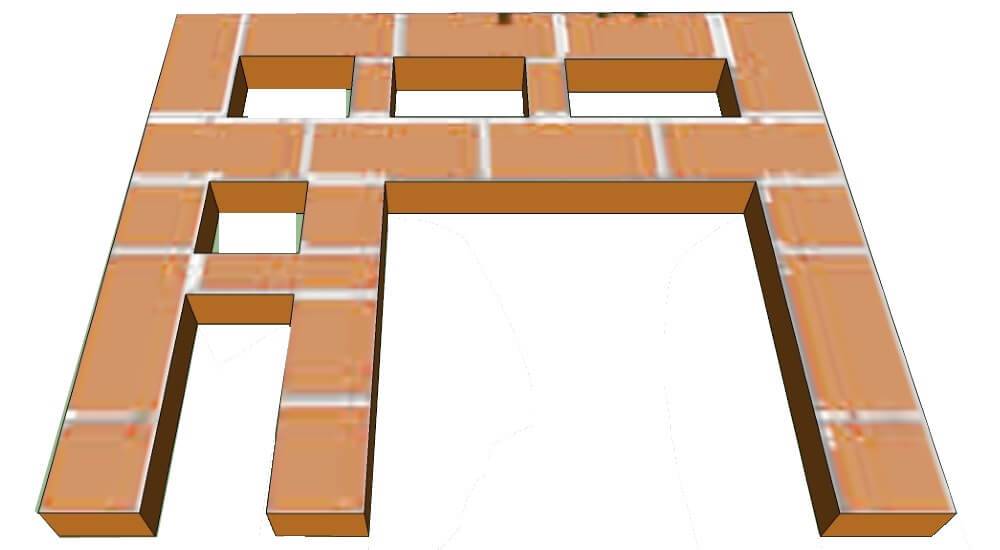

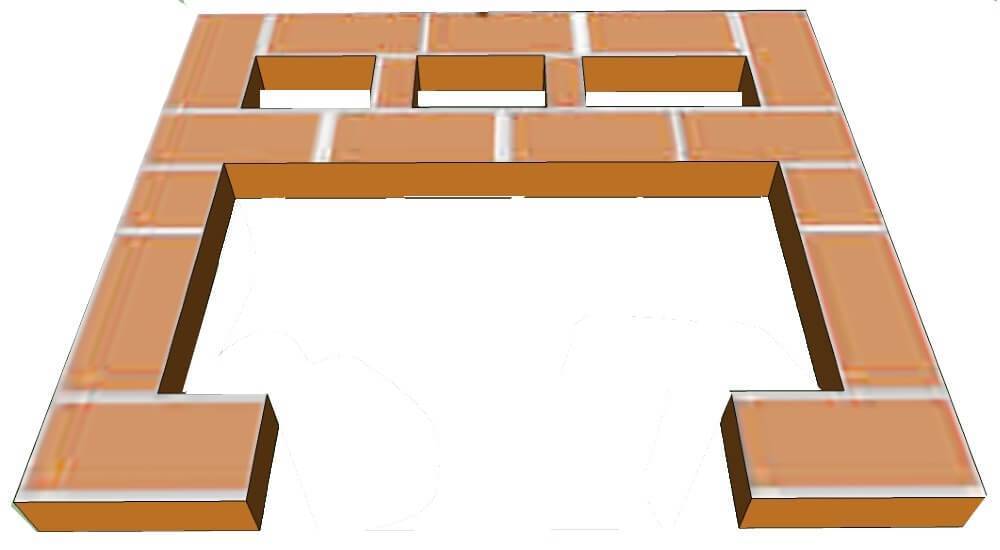

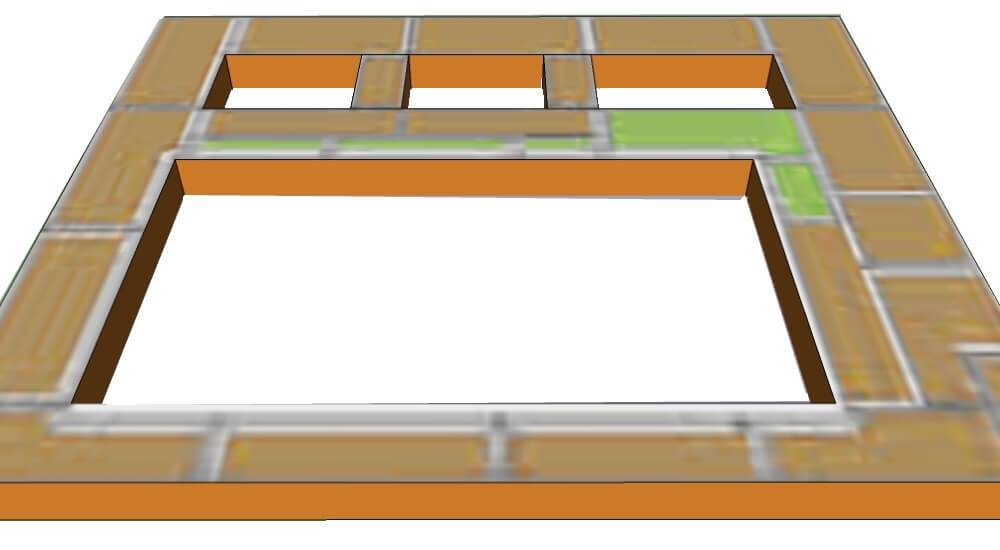

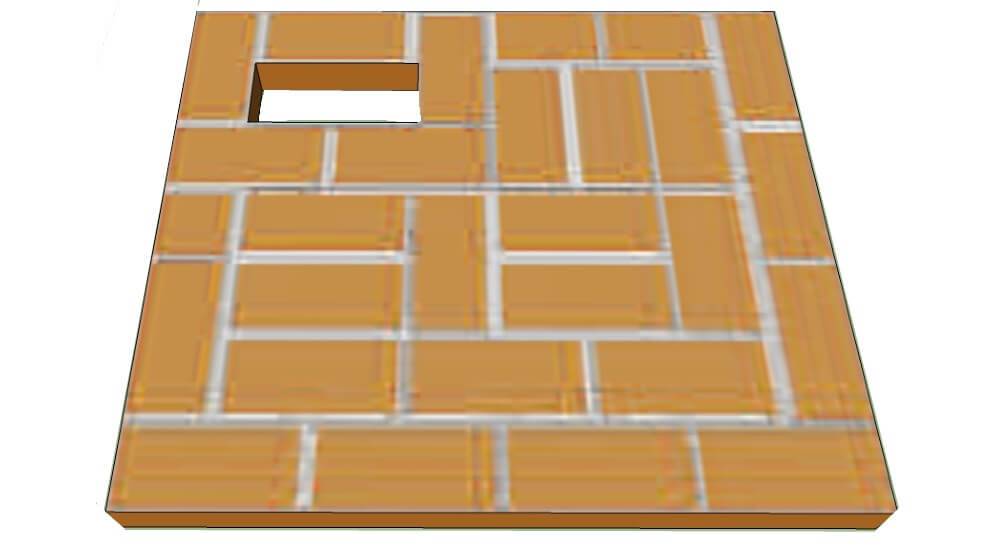

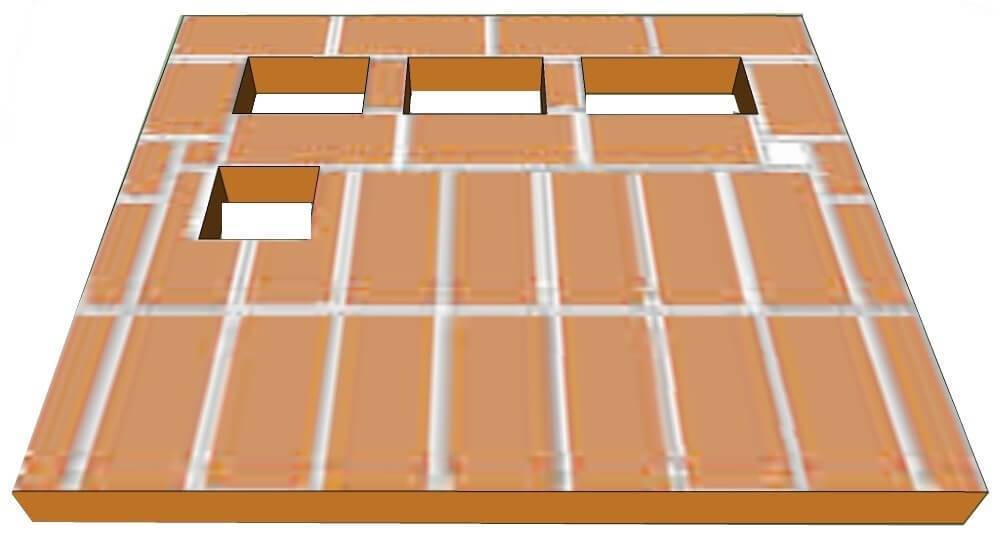

11 — 15 ряд

Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином

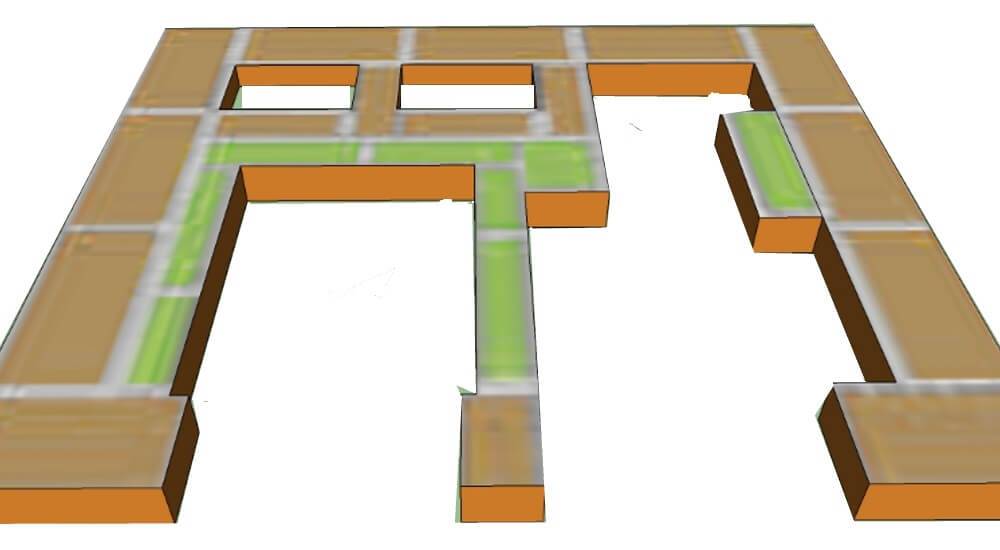

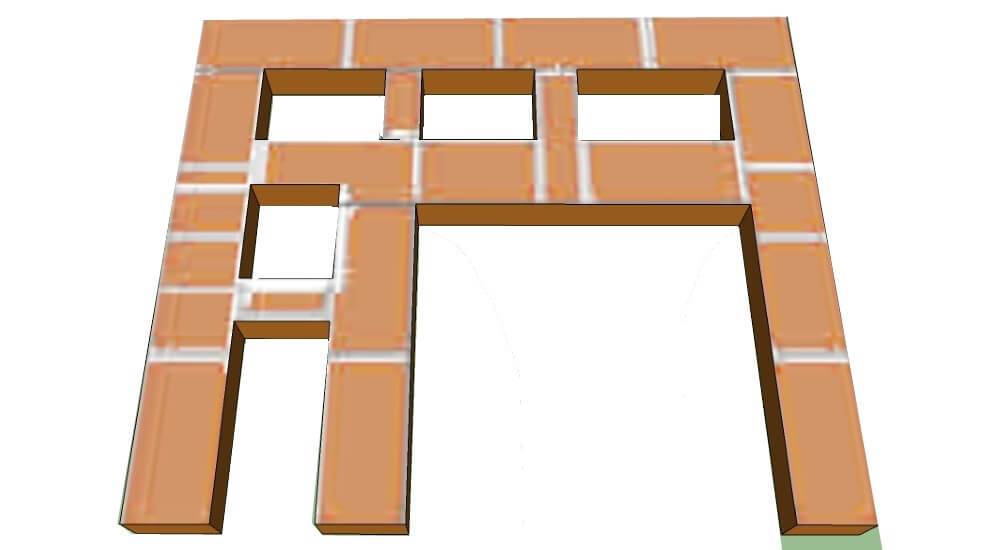

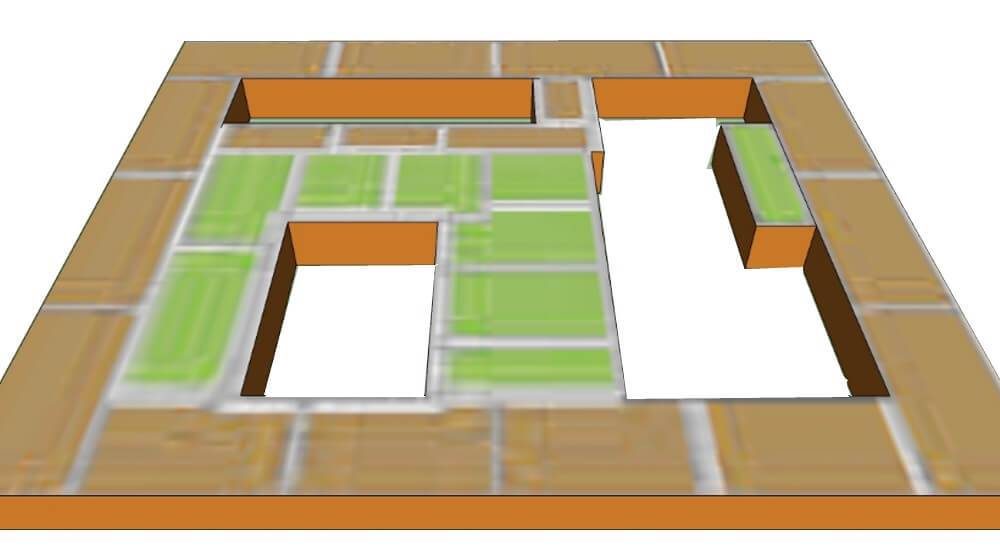

16 — 20 ряд

Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином

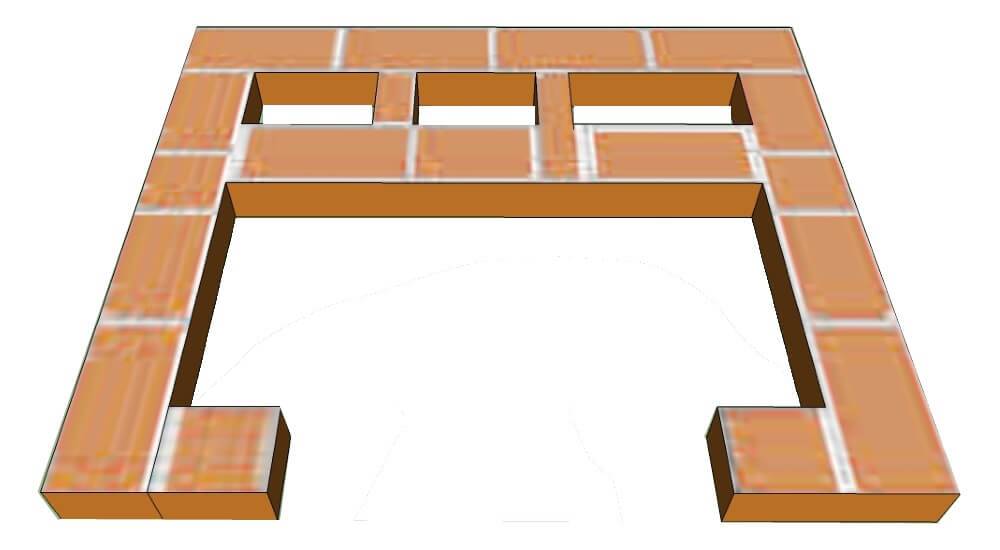

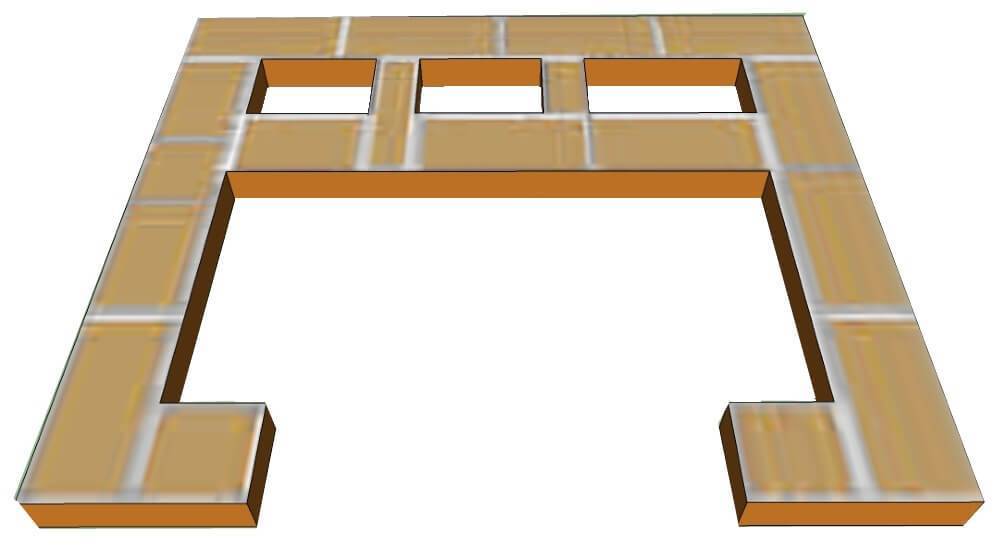

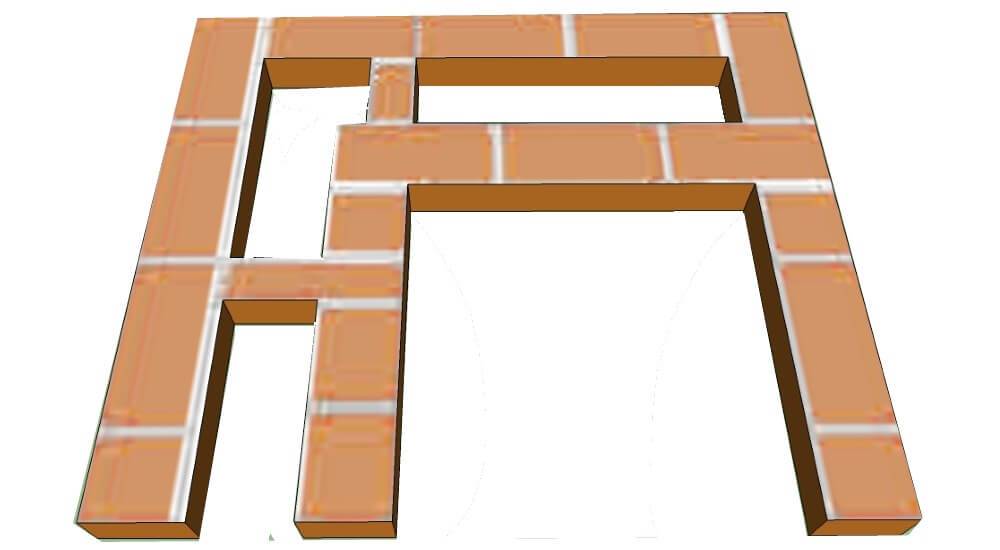

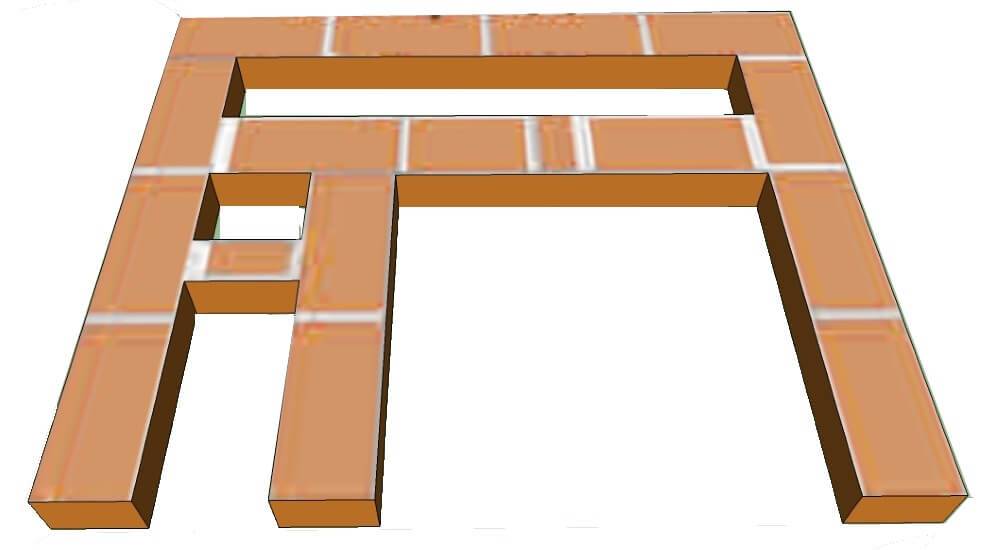

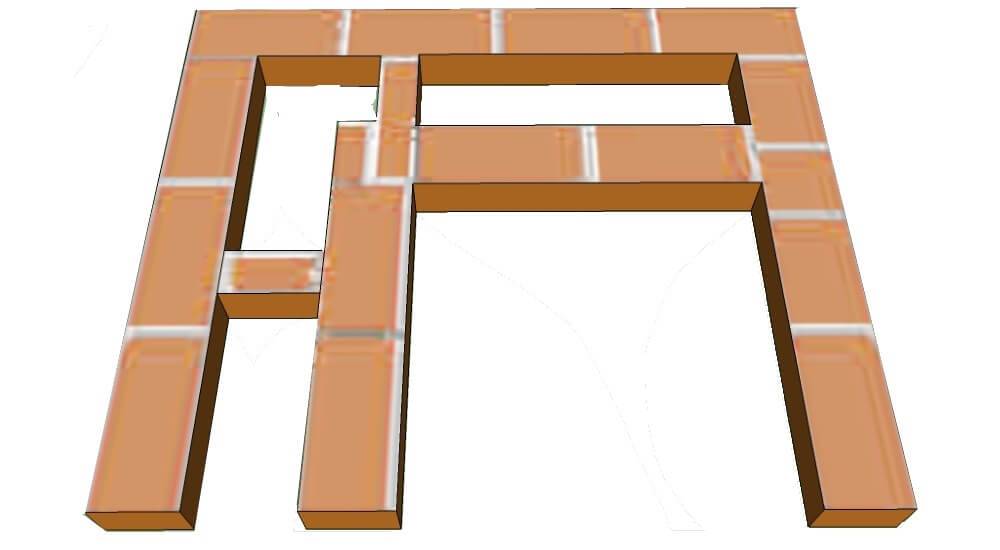

21 —25 ряд

Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином

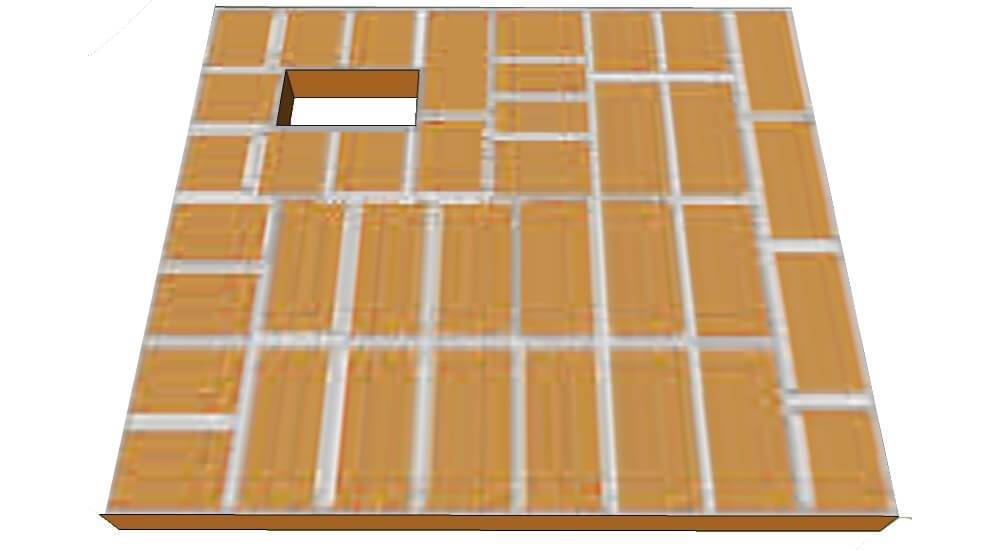

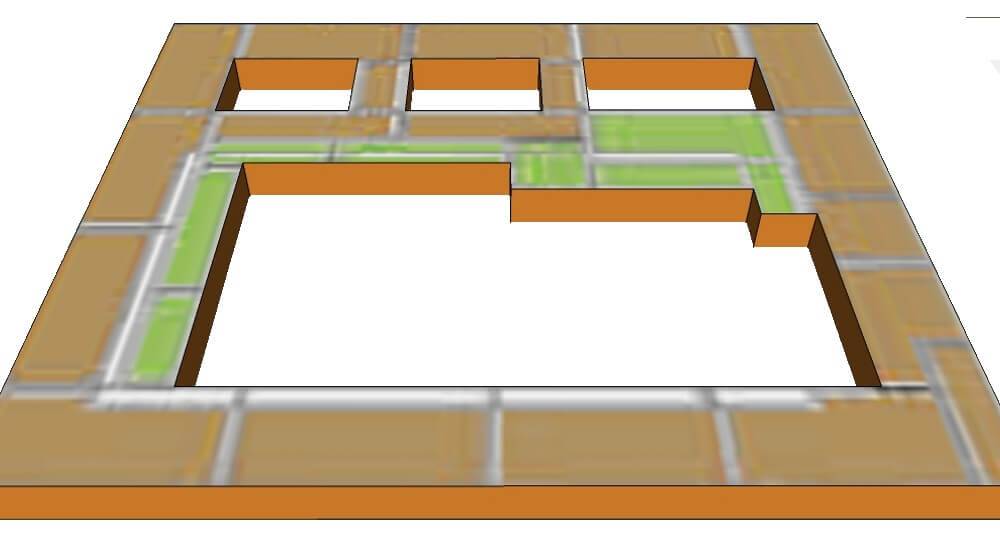

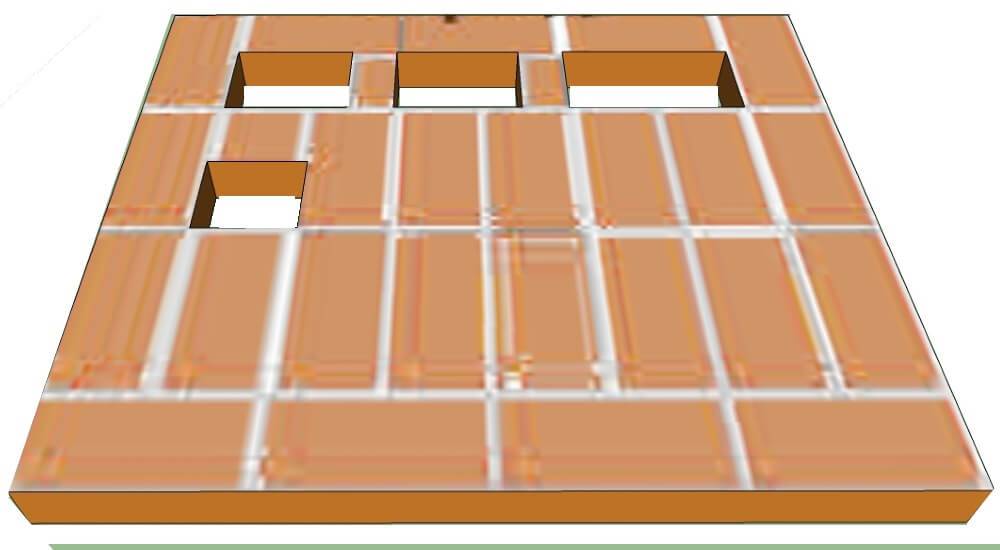

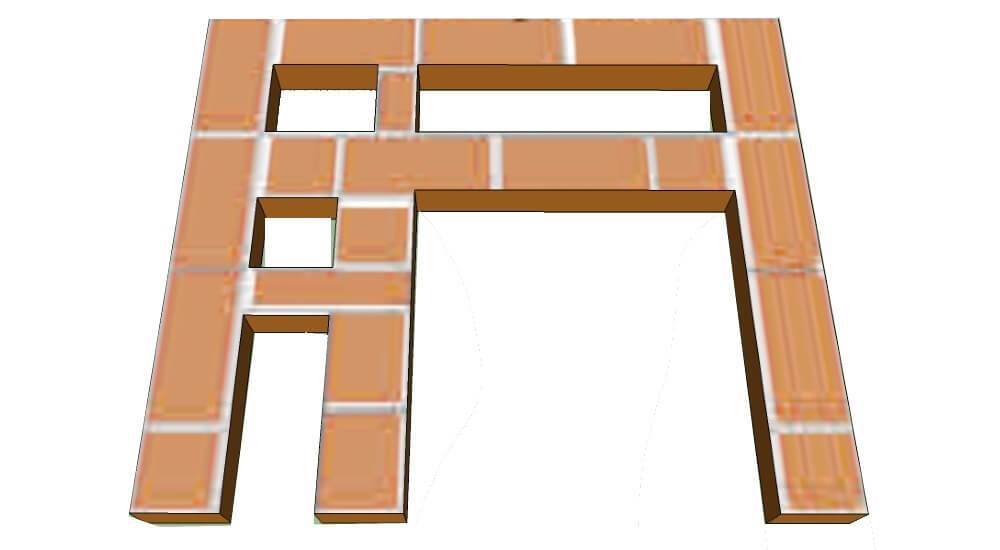

26 — 30 ряд

Печь русская с камином  Печь русская с камином  Печь русская с камином  Печь русская с камином  Печь русская с камином

31 — 34 ряд и 35 ряд и выход на трубу

Для обогрева помещения площадью менее 50 м? обычно достаточно небольшой печи «Шведка» самой простой конструкции. Стенки топочной камеры такой печи футеруются шамотным кирпичём. Затем топка обкладывается печными керамическими кирпичями, они-же являются и внешними стенками сооружения, которые быстро нагреваются и интенсивно отдают тепло. Оптимальным будет возвести печь примерно в тридцать рядов – при таких размерах, печь сумеет прогреть все пространство дома, при минимальных затратах топлива. Стоит учитывать это при выборе подходящего чертежа. В целом же, последовательность работ выглядит так:

Возведение фундамента. Если печь «Шведка» строится в комнате с готовыми перекрытиями пола, необходимо выпелить пол, обойти лаги. Фундамент необходимо заглубить на глубину промерзания (1,2 метра). Перед выходом печи надо сделать гидроизоляцию.

Печь русская с камином Печь русская с камином Печь русская с камином Печь русская с камином

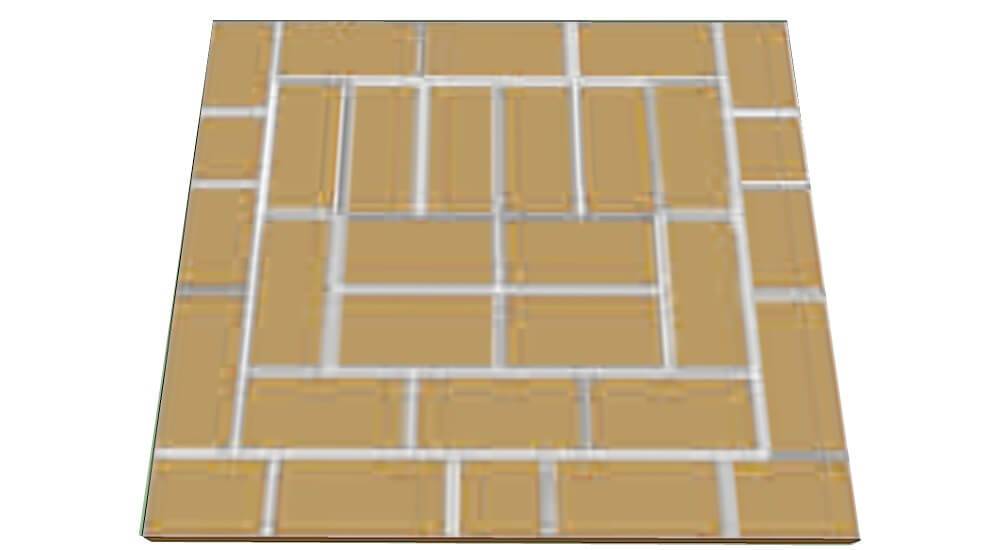

Первые два ряда тела печной конструкции кладутся сплошь. В первом ряду необходимо выложить целыми кирпичами только края, а середину можно заполнить боем, хоть это и нежелательно. Но второй ряд выкладывается уже исключительно из целого кирпича без изъянов.

С третьего по пятый ряд формируется зольная камера, устанавливается дверца зольника и перекрытие над ней.

На шестом ряду формируется пространство под колосник.

На седьмом – устанавливается колосник и топочная дверца. Так-же устанавливается духовка.

С восьмого по десятый ряды формируется сам топливник и выход к каналам щитка.

После выкладывания двенадцатого ряда, по всему его периметру укладываются «Суперсил-термоматериал».

На двенадцатом-же ряду рассчитывается место установки варочной поверхности.

Печь русская с камином Печь русская с камином Печь русская с камином

В последнем, четырнадцатом ряду, начинается камера над плитой. Формируются каналы щитка печи.

Материалы необходимые для кладки

Дверца топочная глухая LK 350, 21х25 см-1 шт;
Дверца поддувальная LK 332, 14х25 см-1 шт;
Дверца прочистная LK 335, 12х12 см-3 шт;
Плита чугунная П1-2 (710Х410) с 2-мя комфорками, 41х71 см-1 шт;
Духовка «Везувий» 224 45х25х29 см-1 шт;
Задвижка дымохода ВЕЗУВИЙ 1427 13х13 см-1 шт;
Решетка колосниковая РУ-2  20х30 см-1 шт;
Витебский печной кирпич (Цех №1)-550 шт;
Шамотный кирпич (г.Богданович) ША-8-30 шт;
Уголок стальной 45 х 45 х 750 – 1 шт;
Уголок стальной 45 х 45 х 910 – 5 шт;
Полоска стальная 50 х 5 х 700 – 2 шт;
Лист предтопочный 500 х 700 мм – 1 шт.
Смесь печная огнеупорная (мешок 25кг) – 1 шт.
Смесь печная мешок (25кг) – 16 шт.

После завершения постройки, необходимо дождаться полного высыхания печи. Спустя несколько дней для проверки в топке сжигают немного бумаги и щепок, если в строении есть щели или трещины, это можно обнаружить, понаблюдав за направлением дыма. Если все в порядке, то еще через неделю печь протапливают, а потом, при необходимости, штукатурят.

Недостатки печек

У русской печи с лежанкой и плитой помимо достоинств имеются и недостатки, как и у всех твердотопливных агрегатов:

  1. Для хранения дров нужно оборудовать специальное место.
  2. В процессе функционирования собирается мусор от угля или поленьев.
  3. Отопление дома получается неэкономичным. Даже при наличии усовершенствованных изменений расход топлива получается большим.
  4. Кладка русской печи с лежанкой и плитой возможна только при условии наличия у исполнителя соответствующих знаний и навыков. Эту работу желательно доверить опытному печнику, услуги которого стоят дорого, а это означает, что будут дополнительные расходы.

Причины популярности современной русских печей с лежанкой

Русские печки с лежанкой имеют немало достоинств, среди которых:

  1. Высокий КПД. Кирпичи, из которых выстраивают конструкции, способны аккумулировать тепло и постепенно отдавать его. Благодаря этому их свойству, помещение продолжительное время остается теплым даже, когда печь лежанка не топится.
  2. Если отопительная конструкция выложена правильно, она полностью пожаробезопасна и ее можно эксплуатировать на протяжении 30 и более лет.
  3. Когда расположение агрегата рассчитано безошибочно, можно обеспечить качественный обогрев дома, состоящего из нескольких жилых комнат, при минимальном потреблении топлива.
  4. При обустройстве многофункциональной печки она будет не только источником тепла, но и станет местом приготовления горячей пищи, сушки мокрого белья, нагрева воды. Считается, что данный тип отопительных конструкций обладает терапевтическим эффектом.

Устройство печей

Построить печь-камин из кирпича возможно только потому, что они имеют схожее строение, поэтому есть возможность некоторые составные элементы сделать общими. В зависимости от этого все устройства подразделяют на отдельные группы:

  • печи-камины с общей топкой;
  • печи-камины с общим дымоходом;
  • раздельные печи и камины в одном корпусе.

Принципиальное устройство любой печи с камином можно рассмотреть на одном примере.

Схема сооружения из кирпича

На схеме показан общий вид камина и печи в одном устройстве и его разрезы. Здесь печная топка закрыта стеклянной дверцей, позволяющей использовать конструкцию в качестве камина. Фронтальный разрез демонстрирует направление движения воздушных потоков.

Холодный воздух поступает снизу и, нагреваясь, попадает в дымосборник. В отличие от камина, печь не позволяет нагретому воздуху сразу выходить в атмосферу. Он опускается вниз по специальным каналам и затем снова поднимается. Движение воздуха обеспечивается разностью давлений. Естественно, для этого необходимо обеспечить хорошую тягу.

Такое формирование дымохода позволяет максимально отобрать энергию от нагретого воздуха, прежде чем он покинет корпус печи. Компактность данного устройства позволяет использовать ее даже для дачи, причем в качестве полноценной системы отопления.

Симпатичный угловой камин с функциями печи

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
