Ворота из профнастила с элементами ковки: практичное и красивое решение

Украшаем ворота коваными элементами

Чертеж ворот с элементами ковки для последующей обшивки профлистом

Чтобы конструкция не выглядела простой, ее можно украсить ковкой. Что такое ковка? Это обработка металла под воздействием температуры и физической нагрузки.

Раньше мастера ковки считались художниками. Их работа очень ценилась, так как все выполнялось вручную, поэтому и стоимость изделий была велика. Сейчас же, появились специальные станки, и работа облегчилась, соответственно и цена ниже стала. Также, изготовленные на производстве элементы ковки, гарантируют более качественные геометрические линии.

На сегодняшний день, ворота из профнастила с элементами ковки распространенные и популярные изделия. Помимо красоты, кованые элементы делают ворота более жесткими, тем самым увеличивается их надежность. Ассортимент ковки настолько велик, что с выбором проблем не возникнет. Каждый найдет что-то подходящее для себя.

Это могут быть изделия в виде различных завитков, спирали, прямых линий, а также геометрических фигур. То есть стиль ваших ворот зависит исключительно от вас. Единственно, что можно выделить, так это реалистичные формы, например, листья, цветы или животные. Такие элементы сейчас востребованы среди покупателей. Крепятся элементы с помощью сварочного устройства. Также можно использовать винты.

https://youtube.com/watch?v=3MyaAG9NcUE

Материалы для изготовления ворот с элементами ковки

1. Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
2. Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
3. Ребра жесткости.
4. Для создания каркаса понадобится профильная труба.
5. Антикоррозийная жидкость для обработки металлических элементов.
6. Краска и грунтовка.

Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться

К тому же понадобятся более прочные крепежные детали.

Технология изготовления

Ворота подобного типа изготавливают из различных видов металла, используя при этом самые передовые инновации.  В данном случае используется технология, которая позволяет делать металл эластичным.

Когда наступает процесс ковки изделия, заготовку из металла (для оград чаще всего применяется прут) нагревают и доводят до нужной температурной среды. После чего прибегнув к помощи прессования, придают любую форму, которая необходима заказчику.

В данном случае, формы могут принимать абсолютно уникальный вид, так как в этот момент горячий металлический материал становится очень пластичным, что позволяет отливать из него декоративные и витые узоры.

Как только набирается необходимое количество готовой продукции, её посредством механических воздействий объединяют в так называемые секции. После чего эти секции крепятся на специально установленные опорные столбы.

Рабочий процесс

Когда вы закупили необходимое количество материала, стоит приступать к азам, особенностям того, как сделать такое изделие самостоятельным образом.

Обратите внимание на то, что металлические элементы после выполнения основных работ увеличиваются в параметрах. Это можно объяснить следующими этапами

Материал важно отжечь, разогреть до необходимой температуры, затем остудить. После таких манипуляций с материалом будет достаточно легко работать, он становится в руках даже начинающего мастера податливым

Для того чтобы столбы не провисали, стоит установить не только металлические элементы, но и соединить их с облицовочным кирпичом

В последнем случае важно обратить внимание на обложку трубы. Глубина ямы не должна быть меньше, чем 1 м

Цементный раствор используют пропорционально 1 к 3. То есть цемента одна часть и три части песка, что подходит для М300.

После утрамбовки проверьте ровность установления столбов. Когда раствор высохнет полностью, тогда можно выкладывать кирпич.

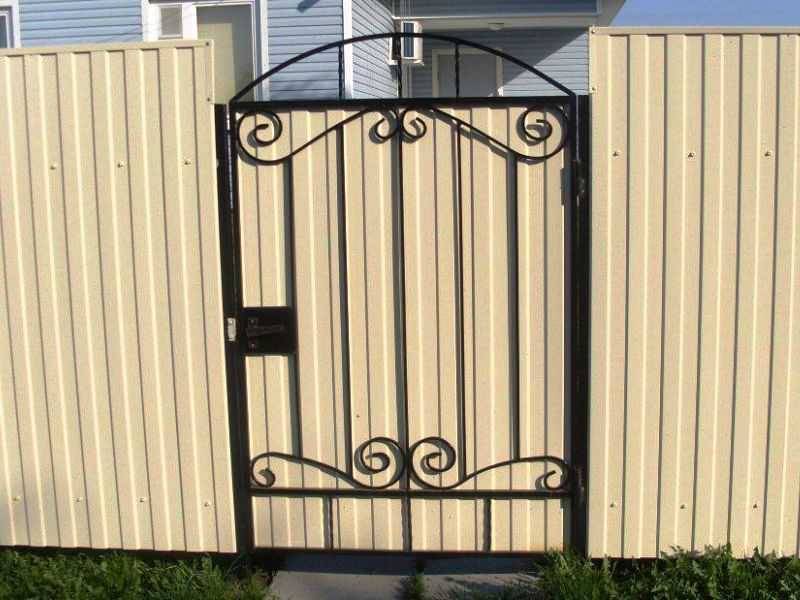

Изготовление калитки

• Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
• С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
• Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
• Завариваем все детали конструкции.

Чертеж: размеры калитки из профнастила

• Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
• Затем калитку грунтуем и окрашиваем краской.
• При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
• С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
• Привариваем к опорным столбам петли и навешиваем на них калитку.
• Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.

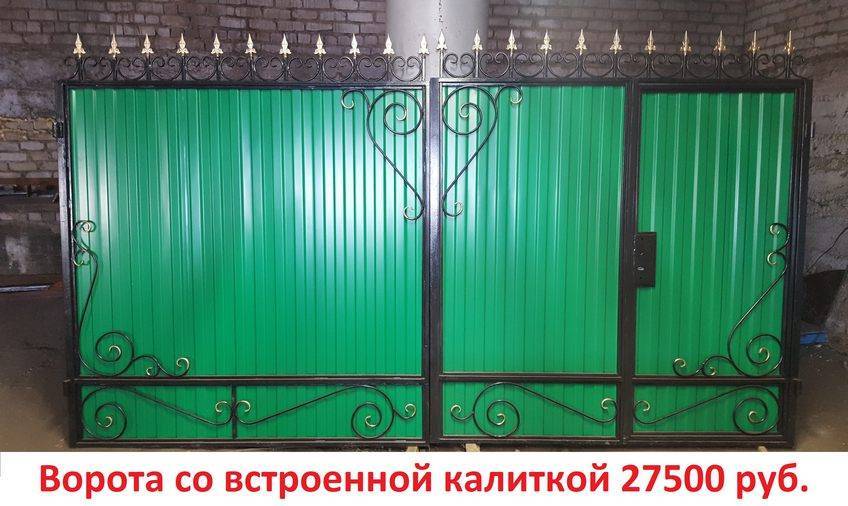

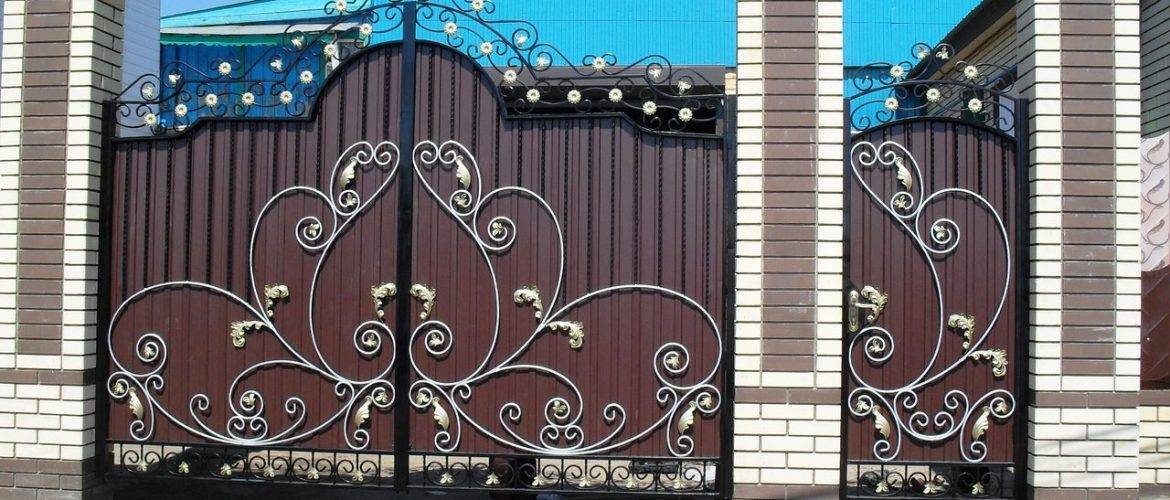

Ворота из профнастила с элементами ажурной ковки

Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.

Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.

Выбор и расчёт материала

Выбирать материал следует исходя из желаемой высоты ворот. Также нужно учитывать конструкцию и цвет готового изделия. Дизайн тоже повлияет на стоимость профнастила. Самый бюджетный вариант: распашные ворота из профлиста 1X2

Помимо упора на цену, нужно обратить внимание и на внешние характеристики гофролистов. Лучше подобрать подходящие под внешний вид дома или дачи

Так ворота и калитка будут гармонично смотреться на общем фоне.

При расчёте материалов учитывается и материал несущих столбов. Они могут быть деревянные или металлические, округлые и квадратные. Выполнить необходимые расчёты можно в онлайн-калькуляторе. В пустые поля нужно внести высоту, ширину ворот, отметить наличие или отсутствие калитки, указать размер столбов и каркаса.

Разновидности

Строительный рынок предлагает широкий ассортимент кованых ворот. Сделать правильный выбор среди существующего разнообразия очень сложно. Чтобы подобрать наиболее подходящую модель по оптимальной цене, необходимо разбираться в типах изделий, которые объединяют в себе защитную и эстетическую функции. Есть несколько основных критериев, по которым можно классифицировать все конструкции:

1. По способу открытия створок:

• Распашные.
• Откатные.
• Подъемные.

1. По способу управления:

• Механические. Открытие производится вручную.
• Автоматические. Управление осуществляется при помощи пульта.

1. По виду створок:

• Открытые или прозрачные. Сквозь них отлично просматривается огражденная территория.
• Закрытые или глухие. Скрывают участок от посторонних взглядов. Створы изготавливаются из металлического листа, поверх которого закрепляются элементы ковки.
• Комбинированные. Дверцы частично остаются открытыми. Ограждение получается менее массивным, выглядит более привлекательным.

Откатные

Главная особенность откатных ворот заключается в их названии. Они откатываются в сторону вдоль забора, сохраняют место во дворе, позволяют автомобилю подъехать на максимально близкое расстояние. Для открытия створок не требуется свободное пространство перед ними. Однако изделия тоже ограничены минимальной зоной открытия-закрытия, их не получится установить в случае, если длины ограждения недостаточно.

Кованые модели очень сложны в производстве и установке. Они имеют большой вес, но характеризуются надежностью, устойчивостью к ветровым нагрузкам. Сдвижные изделия имеют следующую конструкцию: каркас, внутреннюю обшивку, откатной механизм. В зависимости от вида последнего элемента выделяют рельсовые, консольные, подвесные варианты на опорной балке. Каждый тип обладает своими индивидуальными свойствами.

Подъемные

Существует два основных вида подъемных ворот: роллетные, подъемно-поворотные. Первый тип не может включать в себя даже отдельные элементы ковки. Второй вариант представляет собой более надежную конструкцию. Щитовые изделия имеют довольно простое устройство. Они состоят из рамы, полотна, направляющих. Основой всей системы является прямоугольный стальной каркас, сваренный из профильных труб.

Ограждения чаще всего устанавливаются в гараже, реже на въезде на участок. В открытом состоянии они значительно уменьшают высоту проема. Кованые модели встречаются очень редко. Это связано с оказываемой нагрузкой на механизм подъема, который рассчитан на определенный вес. Поэтому при установке массивных конструкций используется только устройства на противовесах, шарнирно-рычажные системы не подходят.

Массивные

Главной особенностью массивных ворот является их закрытость. Они могут быть как откатными, так и распашными. Глухие модели полностью изготавливаются из металла, имеют достаточно большой вес, поэтому при их монтаже используется усиленная фурнитура. Их задняя стенка обшивается железом, лицевая сторона полотна украшается объемным изображением или декоративным орнаментом, выполненным из кованых элементов.

Это одна из самых дорогих конструкций, которая доступна для состоятельных людей. Она способна украсить шикарный особняк, презентабельный коттедж, объект коммерческого назначения. Изделия относятся к разряду элитных, их часто устанавливают вместе с аналогично оформленным забором. Они скрывают от посторонних глаз огражденную территорию, обеспечивают максимальную защиту.

Распашные

Это самый распространенный и популярный вид. Ворота отличаются достаточно простой конструкцией. Они состоят из рамы, обшивки, опорных стоек, петель, засовов и замков. Существует большое разнообразие данных изделий. Есть одностворчатые и двухстворчатые варианты. Последние из перечисленных моделей могут иметь различные по длине створки. По наличию калитки выделяют глухие, а также ограждения со встроенной, отдельностоящей дверью.

Распашные ворота имеют наименьшую стоимость, по сравнению с другими моделями. Они нетребовательны в обслуживании, характеризуются длительным сроком эксплуатации. При их установке нет необходимости бетонировать прилегающую к забору территорию. Створки открываются вручную, могут распахиваться в разные стороны, в зависимости от места расположения петель.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

• несущую платформу;
• уловители;
• несущие тележки;
• накатной ролик;
• плату, предотвращающую раскачивание створки в момент движения;
• систему автоматики, если ворота решено сделать автоматическими.

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

• из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
• выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
• устанавливаются «банкетки» из арматуры;
• готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

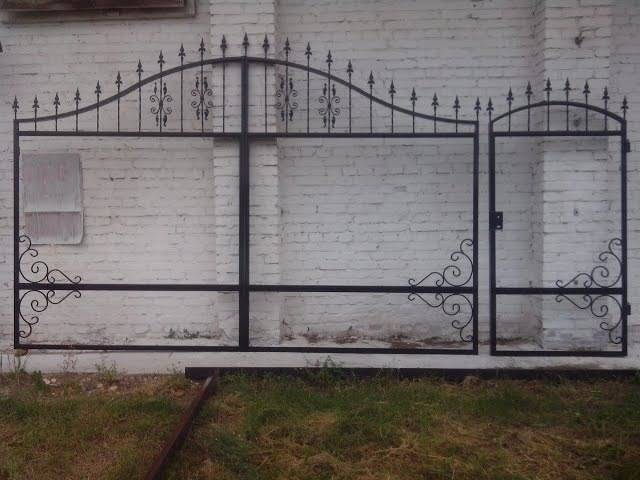

Изготовление каркаса производится в следующей последовательности:

• трубы отрезаются в размер согласно чертежу;
• места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
• варится внешний каркас;
• приваривается обрешётка, к которой будет крепиться профлист;
• крепится отделочный материал.

Сборка конструкции осуществляется в следующей последовательности:

• на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
• привариваем уловители, концевой ролик;
• контролируем положение накатного ролика. Он должен находить на уловитель;
• проверяем геометрию каркаса;
• обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Особенности изготовления

Поэтапное изготовление конструкции можно рассмотреть на примере распашных ворот со встроенной или отдельно стоящей калиткой. Для обеспечения правильной работы конструкции нужно заранее предусмотреть, чтобы было достаточно места для открытия створок.

Для создания каркаса понадобится жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), в качестве обшивки подойдет металл, дерево или профнастил. Кроме того, необходимо иметь в арсенале краску с грунтовкой, а также задвижку и петли.

Не обойтись в работе без таких инструментов, как болгарка, шлифовальный круг, сварочный аппарат и шуруповерт.

Перед тем как приступить к изготовлению каркаса, необходимо очистить металлические трубы от неровностей и коррозии при помощи шлифмашины. После этого их следует обезжирить, используя растворитель, а затем покрыть грунтовкой. Из предварительно заготовленных и вымеренных деталей сваривают раму.

Далее по направлению к внутренней части рамы варится каркас из металлопрофиля 20*20 мм. Чтобы его укрепить, следует из того же материала приварить раскосы по диагонали. Однако существует один нюанс, который нужно учитывать: если необходимо обшить ворота с обеих сторон, тогда внутренняя часть рамы приваривается строго посередине конструкции, а если только с одной стороны — на краю рамы.

В случае если предусматривается створка ворот с внутренней калиткой, то необходимо варить раму прямоугольной или квадратной формы с 2-мя стойками внутри, равными ширине калитки, которая может располагаться в любой части створки. Раму будущей калитки сваривают отдельно, затем прикрепляют при помощи петель к одной из стоек. Места сварки следует обработать грунтовкой.

Следующим этапом идет обшивка, в качестве которой можно использовать доски, рейки или штакетник. Для крепления этих материалов понадобятся саморезы. При вертикальном расположении древесины можно оставлять просветы между досками, а можно укладывать их сплошняком. При диагональном — следует оставлять зазоры.

У данных ворот есть масса нюансов при изготовлении

При использовании металлической обшивки нужно отдать предпочтение оцинкованным листам или профнастилу с покрытием ПВХ. Они крепятся к конструкции при помощи заклепок или саморезов. Их обязательно следует окрашивать или класть оцинковку.

Это полезно: установка замка на калитку из профнастила своими руками.

1 этап – размеры ворот из профнастила с калиткой и без

Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.

Ширина ворот из профнастила

Ширину проема для ворот определяют исходя из ширины
автомобиля (включая зеркала) плюс один метр дополнительно, на запас.

Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.

Оптимальная ширина проема для ворот составляет 4500-5000 мм.

Стандартная ширина калитки из профнастила составляет 1200 мм.

Совет. Поскольку, одним листом на створку не обойдешься,
целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.

В таблице показана зависимость ширины створки ворот от ширины профлиста.

	Вид профнастила и ширина волны, мм.	Примечание
Количество листов	ПС–8 (1 200/1150)	ПС–10 (1 200/1180)	ПС–20 (1 150/1100)
1	1 200	1 200	1 150	Общая ширина листа
1,5	1 775	1 790	1 700	Половина рабочей ширины + общая ширина листа
2	2 350	2 380	2 250	Рабочая ширина + общая ширина листа
2,5	2 925	2 970	2 800	Полторы рабочей ширины + общая ширина листа

Материал подготовлен для сайта www.moydomik.net

Высота ворот из профнастила

Высота распашных ворот из профлиста составляет 2200-2500 мм.
Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя
завод-изготовитель может предложить любую длину с дискретностью 50 мм.

Кроме этого учитывается зазор снизу (между створками ворот и
землей), который необходим, чтобы обеспечить функционирование ворот при
образовании наледи и высоком снежном покрове. Зазор под воротами составляет
150-300 мм.

На высоту ворот влияет наличие декоративных элементов
сверху. Например, использование ковки, позволяет увеличить высоту ворот из
профнастила и декоративно украсить конструкцию, в результате чего въездная
группа выглядит более респектабельно.

Совет. Если зазор от земли кажется слишком большим, можно
установить снизу ворот съемную планку, которую нужно снимать в начале зимы.

Украшение верхней части ворот из металлопрофиля

На распашной и откатный вариант конструкции ворот в первую очередь устанавливается кованый орнамент с пиками по верхней части полотна. Сочетание орнамента из закрученных прутков и направленных вверх острых элементов является надежной защитой от попыток перелезть через ограду. Одновременно ажурная конструкция подчеркивает контраст сплошного фона профлиста и кованого верха.

Профлист на створках

Преимущества парапетной ковки:

• увеличивает высоту ворот из профнастила без создания дополнительной затененной зоны;
• повышает неприступность;
• выглядит красиво и устрашающе;
• упрочняет верх ворот из профнастила, не позволяет его разрушить;
• минимальные затраты на создание ворот с элементами ковки.

Любая фотография, где имеется парапетная ковка, демонстрирует красоту конструкции, ее оригинальность.

Конструкция из профлиста около частного дома

Форма верхней границы створок может быть прямой и изогнутой. Ровный край отделывают повторяющимся однотипным рисунком прутьев. Для полукруглого полотна возможны варианты: расположение нижней кромки орнамента по изогнутой линии или прямое основание, частично закрывающее верхнюю часть полотна.

Для распашных ворот из профнастила кованый рисунок располагается симметрично линии разъема. В верхней части хороший вид имеют узоры из завитков без пик. Высота большая, рядом грозные острые детали.

Ровный край откатных ворот из профлиста можно защитить от нежеланных гостей полоской пик. Качество декора повысится, если создать парапетное украшение арочного типа. Кованая надставка сверху будет выглядеть нарядной и оригинальной.

На фото изображена распашная конструкция на участке.

Вариант из профлиста

Особенность откатной конструкции состоит в оформлении полотна в любом стиле. Симметрию соблюдать не нужно, поскольку створка отъезжает вбок, не разделяясь.

Другие идеи украшения

Задекорировать забор из профлиста можно также, используя и детали из дерева или металла. Они отлично сочетаются с этим материалом.

Украшения из листового металла

Для декора такого забора можно использовать элементы, вырезанные из листового металла. Они выглядят оригинально и придают участку уникальность. Для того чтобы такие украшения лучше вписывались в ландшафтный дизайн участка, их можно покрывать слоем порошковой краски. Она не выгорает на солнце и не трескается со временем.

Кованые детали

Часто для украшения простой ограды используются кованые декоративные накладки. Они не крепятся непосредственно к забору. Кованые детали привариваются к специальному каркасу.

Использовать для украшения ограды можно стандартные цветочки, бабочки и прочие штампованные элементы. Нередко такие детали делают объемными и многослойными. Смотрится готовая конструкция очень красиво. Кованые вставки очень просто сочетать с другими деталями на своем участке. Например, с поручнями или декором на окнах или двери.

Деревянные полочки

Изнутри забор можно отделать полками из разных видов дерева. Этот декоративный элемент можно использовать по своему прямому назначению. Там можно хранить свой садовый инструмент и прочие нужные в быту вещи.

Для оформления забора снаружи и изнутри можно использовать даже подручные средства. Например, отделывать его старыми виниловыми пластинками, детскими резиновыми сапогами или даже разноцветными стеклышками. Забор на даче будет особенно интересно раскрасить и украсить различными безделушками с ребенком. Этот процесс можно превратить в отличное развлечение на открытом воздухе, которое понравится взрослым и детям.

Декорирование забора на участке – это отличный способ облагородить его, не тратя на это много времени и денег. Главное, использовать для отделки качественные материалы, а также стараться сделать ее как можно более индивидуальной.

Виды ковки

Ковать можно двумя способами: холодным и горячим.

Холодная

На металл воздействуют специальным оборудованием, не поддавая воздействию высоких температур. Холодная ковка гораздо дешевле горячей, поскольку детали повторяются и не имеют сложных рисунков. Створки, сделанные этим способом, продаются в магазинах. Их просто приваривают к готовому каркасу.

Самые популярные детали холодной ковки:

• Лоза. Имитирует ствол растения.
• Пластилин. Прутья без граней, имитация ручной лепки.
• Барокко. Комбинированный вариант. Детали имеют от 4 до 8 завитков, дополняются острыми пиками, лепестками.
• Побег лозы. Металлические прутья переплетаются по спирали.
• Вензель. Фигурный элемент, напоминающий символ доллара.
• Витая труба. Выполняется имитация заплетенной косы.
• Корзинка. Легкие вставки из нескольких тонких прутков, переплетенные между собой.

Даже на простых кованых воротах встречаются:

• литые хомуты;
• крученые квадраты;
• бублики;
• пики.

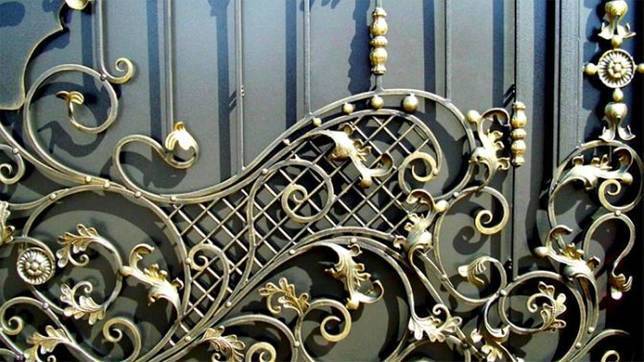

Горячая (художественная)

Так с железными заготовками работали еще в старину. Художественная ковка отличается от холодной тем, что ковать металл нужно под действием высоких температур. Раскаленное сырье более гибкое. Из него проще оформлять разные ажурные композиции, узоры.

Именно художественная ковка позволяет создавать композиции, не имеющие аналогов. По сроку службы они в разы превосходят сделанные холодным способом.

Заказчик может предоставить образец или эскиз, по которому кузнец создаст конструкцию.

Единственный минус – высокая цена.

О технологических процессах способов ковки вы узнаете из статьи: «Кованые заборы для частного дома».

Стиль и дизайн

Въездные ворота, калитка, ограда являются своеобразной обложкой общего оформления участка, расположенного на нем дома, других сооружений. В первую очередь все элементы ограждения должны сочетаться между собой, а также соответствовать общему дизайну огражденной территории, существующим на ней объектам. Для наглядности рассмотрим несколько наиболее популярных стилей:

• Ренессанс. Калитки и ворота должны содержать орнамент. Развитие узора начинается с центра. Главным элементом рисунка являются спиралевидные завитки, созданные из прутков круглого сечения, которые пересекаются друг с другом. Художественная ковка кажется невесомой.
• Модерн. При создании композиции используются плавные линии, похожие на изгиб стеблей растений. В основе орнаментального рисунка лежит образец цветов. Животный мир представлен лебедями, орлами, летучими мышами.
• Минимализм. Изделия имеют строгий вид и самую простую форму. В них практически отсутствуют завитки, но есть изгибы.
• Арт-деко. Конструкция выглядит дорого и натурально. Здесь нельзя использовать штампованные заготовки. Каждая деталь эксклюзивная, сначала ее надо нарисовать.
• Романский. При оформлении применяются сказочные сюжеты, растительные и животные орнаменты. Характерны симметричные узоры и полукруглые арки, расположенные над въездом.
