Подъемно-поворотные ворота: создаем защиту для дома своими руками

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

  • подъемно-поворотные или щитовые:
  • секционные;
  • роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

  • механизмы, установленные на полотно ворот;
  • закрепленные на направляющих;
  • монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

Этапы изготовления подъемных ворот

Перед началом монтажных работ необходимо определиться с видом ворот для гаража: секционные устанавливаются достаточно долго и сложно (по секциям), а рулонные не всем нравятся.

Чтобы построить ворота без особых трудностей, лучше выбрать подъемно-поворотные, собрать которые смогут даже новички.

Этап #1 — проектирование конструкции

При составлении проекта уделяют внимание габаритам каркаса, подъемной створки, проектируют механизм перемещения створки и узел возвратной пружины. На этапе проектирования крайне необходимо учесть пространство, которое занимает створка гаража в открытом виде

Желательно, если она не будет выходить за площадь, которая предназначена для частного дома

На этапе проектирования крайне необходимо учесть пространство, которое занимает створка гаража в открытом виде. Желательно, если она не будет выходить за площадь, которая предназначена для частного дома.

Для повышения стойкости и эффективности ворот, можно предусмотреть утепление и защиту от коррозии. Утепляются они часто с помощью базальтовой ваты или пенополистирола, а оцинкованный стальной лист пришивается к створкам для устойчивости к коррозии.

При проектировании учитывают все факторы, которые влияют на постройку и функциональную способность гаражных ворот

Этап #2 — подготовка материалов и инструментов

Чтобы соорудить надежные и функциональные подъемно-поворотные ворота нужны следующие материалы:

  • противовесы;
  • стальной профиль;
  • профильная труба;
  • стальные направляющие;
  • закладные детали из стали;
  • цельный стальной трос;
  • резиновые профили для уплотнения;
  • возвратные пружины;
  • материалы для создания створки ворот;
  • накладки для отделки.

Основными инструментами, необходимыми для создания подъемно-поворотных гаражных ворот, являются рулетка, строительный уровень, сварочный аппарат, электродрель, набор гаечных ключей и отверток.

Этап #3 — монтаж коробки ворот и шарниров

П-образная коробка ворот должна устанавливаться в первую очередь. Она включает в себя три деревянных или стальных бруса, которые нужно заглубить в стяжку пола от 20 мм. В то же время, горизонтальный брус фиксируется стальными угольниками или пластинами.

Теперь нужно начать монтаж направляющих шарниров. Верхний кронштейн устанавливается буквально под потолком гаража. Он должен свободно перемещаться и обычно пристреливается к панели перекрытия гаража с помощью стальных штырей. Далее, к кронштейну присоединяются два шарнира с помощью болтов.

Монтаж коробки подъемных гаражных ворот должен проводиться максимально надежно, потому что эта коробка является основой конструкции

Этап #4 — сборка и установка створки

Сначала выполняется сварка рамы из стальных уголков. Она должна соответствовать ширине и высоте проема.

Далее, с помощью саморезов в раме крепятся сэндвич-панели или щит с уплотнителем. На данном этапе продумывается расположение замка.

Створка подъемных гаражных ворот является их лицом, поэтому необходимо уделить особое внимание ее установке

После окончательной сборки створки она прикрепляется к шарнирам саморезами. Рычаги должны быть параллельны друг к другу и перемещаться свободно, без заеданий.

Популярные статьи  Дизайн интерьера спальни

Этап #5 — монтаж направляющих и пружин

Направляющие профили представляют собой ролики, которые устанавливаются справа или слева от верхнего кронштейна под потолком

После установки, важно проверить насколько плавно они перемещаются

После этого, на направляющий кронштейн устанавливаются возвратные пружины, которые также размещаются параллельно. Если пружины не закрывают ворота полностью, то к ним подбирают противовесы необходимой массы.

Возвратные пружины подъемно-поворотных гаражных ворот обеспечивают их безопасное и аккуратное закрывание, без повреждений створки

В конце нужно провести оштукатуривание стыков, используя цементный раствор. Это сделает конструкцию более устойчивой. Также можно установить стальные накладки для предотвращения коррозии.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Подъемно-поворотные ворота: создаем защиту для дома своими руками

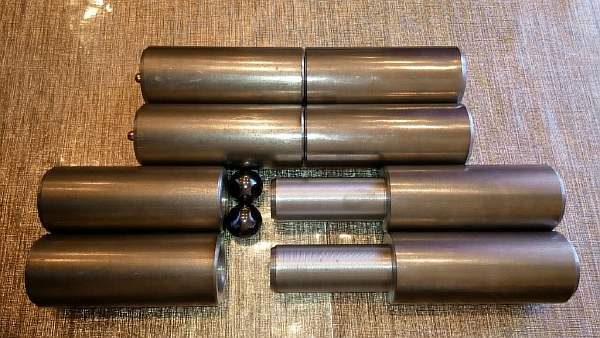

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Подъемно-поворотные ворота: создаем защиту для дома своими руками

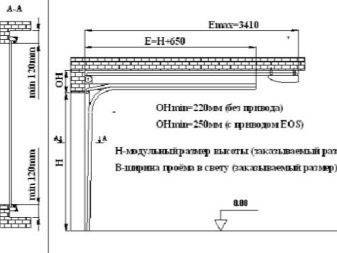

Чертеж с разрезом

Профильная труба как материал для ворот

Наиболее распространенным материалом для создания ворот своими руками считается профильная труба. Это неудивительно, ведь ее применяют для этих целей благодаря некоторым весомым преимуществам по сравнению со схожими аналогами:

  • достаточно низкая стоимость;
  • высокая прочность;
  • легкий вес;
  • удобство в обработке;
  • эстетичный внешний вид;
  • долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

  • для опор – 100х100 мм;
  • для рамы и каркаса – 40х40 мм или 50х50 мм;
  • для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

При покупке фурнитуры учитывайте:

  • общий вес ворот;
  • ширину проезжей части;
  • высоту створок.

В стандартную комплектацию входят:

  • две роликовые опоры;
  • направляющий профиль;
  • верхний ограничитель;
  • накатной ролик;
  • заглушка;
  • верхний и нижний улавливатели.

Регулировочные пластины не входят в комплект и покупаются отдельно.

Фото: фурнитура, автоматика и консольная балка

Разберем перечни фурнитуры в зависимости от веса ворот.

300-500 кг

Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.

В этом комплекте направляющая консоль делается размерами  60*70*3,5 мм. Длина ‒ 5, 6, 7 м.

Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.

Средний срок гарантии на набор фурнитуры составляет 5 лет.

600-700 кг

Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.

Количество компонентов фурнитуры аналогично предыдущему типу.

800-1000 кг

Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.

Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.

Основной материал ‒ нержавеющий металл.

1100-1500 кг

У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».

Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.

Советы при самостоятельном производстве

Самодельные подъемные ворота для гаража могут стать гордостью любого мужчины. Но при их производстве нужно знать, как сделать так, чтобы ворота прослужили долго и надежно.

Подъемные ворота состоят из четырех частей:

  • Каркас;
  • Проем;
  • Полотно;
  • Подъемный механизм.

При изготовлении полотна для ворот подъемных своими руками желательно использовать либо сендвич-панели, либо дощатый щит, покрытый листом металла. Сделанный из дерева щит будет иметь очень большой вес и плохую устойчивость к климатическим условиям. Утеплять полотно лучше всего базальтовой ватой или пенополистиролом. Из эстетических соображений снаружи дверной щит можно обшить профнастилом или пластиковыми панелями.

Каркас конструкции выполняется согласно с размерами проема. Для изготовления рамы можно использовать, как деревянные, так и металлические балки.

Подъемно-поворотные ворота: создаем защиту для дома своими руками

Что касается подъемного механизма, то его можно сделать либо автоматическим, либо механическим.

Механизм открытия дверей может быть выполнен по одной из двух существующих схем:

  • Шарнирно-рычажная;
  • С использованием противовесов.

Шарнирно-рычажный механизм основывается на движении двух рычагов в специальных направляющих на шарнирах. Такой механизм считается очень надежным. Основным условием его надежности является точность при установке направляющих (вертикально и параллельно друг другу) и настройке пружин.

Популярные статьи  Кроватка с маятниковым механизмом для новорожденного

Механизм на противовесах устроен таким образом, что противовесы подвешиваются на тросах, пропущенных через систему блоков, и регулируют процесс поднятия и опускания дверного щита. Противовесный механизм используется реже, так как при его применении идет очень большая нагрузка на раму и каркас ворот.

Если в полотне планируется вырезать калитку, то она обязательно должна распахиваться наружу во избежание непроизвольного ее открывания в процессе подъема.

Необходимые для строительства материалы и инструменты

В ходе производства подъемных гаражных ворот могут пригодиться следующие инструменты:

  • Рулетка;
  • Строительный уровень;
  • Уголок;
  • Сварочный аппарат;
  • Болгарка;
  • Отвертки и гаечные ключи разных размеров;
  • Дрель;
  • Шуруповерт;
  • Электролобзик.

Из материалов может понадобиться следующее:

  • Деревянный брус сечения 12х8 и 10х10 (возможность использования прочного стального профиля);
  • Уголки 40х40х4;
  • Швеллер 40х80;
  • Стальной прут 8мм;
  • Две пружины с диаметром 30мм;
  • Саморезы;
  • Анкерные болты.

При изготовлении ставней с подъемным механизмом необходимо будет составить чертежи или позаимствовать их в других источниках.

Подъемно-поворотные ворота: создаем защиту для дома своими руками

Алгоритм действий

  1. Собираем коробку. Соединяем два вертикальных бруса и один поперечный с помощью пластин или угольника.
  2. Заглубляем нижнюю часть коробки на глубину в 20мм.
  3. Собираем раму полотна и обшиваем ее необходимым материалом. В верхней части полотна размещаем ролики, по всему периметру полотна располагаем уплотнитель.
  4. Собираем раму для направляющих. На расстоянии длины полотна от горизонтального бруса коробки строго параллельно ему устанавливаем балку, к которой крепим с обеих сторон направляющие рейки. Вторые концы реек крепим к верхней части вертикальных брусьев коробки. Направляющие рейки монтируем из двух металлических уголков.
  5. На обоих вертикальных брусьях коробки при помощи уголков и крепежа делаем подвижные кронштейны, к которым крепим рычаги их швеллеров.
  6. В нижней части вертикальных брусьев коробки фиксируем пружины. Верхние части пружин прикрепляем к кронштейну и швеллеру. Фиксацию пружины со швеллером и кронштейном можно подкрепить регулятором натяжения.
  7. Устанавливаем ролики на полотне в направляющие.
  8. Фиксируем полотно в коробке.
  9. Вырезаем калитку.
  10. Устанавливаем замок.

Подводя итоги, можно сказать, что сделать подъемные гаражные ворота своими руками не так уж и сложно. Самым простым способом утепления гаражных ворот будет использование штор.

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Подъемно-поворотные ворота: создаем защиту для дома своими руками

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Подъемно-поворотные ворота: создаем защиту для дома своими рукамиПодъемно-поворотные ворота: создаем защиту для дома своими руками

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Подъемно-поворотные ворота: создаем защиту для дома своими рукамиПодъемно-поворотные ворота: создаем защиту для дома своими руками

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

Подъемно-поворотные ворота: создаем защиту для дома своими рукамиПодъемно-поворотные ворота: создаем защиту для дома своими руками

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка с обрезными кругами по металлу;
  • дрель со сверлами нужного диаметра;
  • шуруповерт;
  • молоток;
  • уровень;
  • рулетка, карандаш.

Подъемно-поворотные ворота: создаем защиту для дома своими руками

7фотографий

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.

Подъемно-поворотные ворота: создаем защиту для дома своими руками

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

  1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
  2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
  3. Такие ворота несложно сделать самому.
  4. Для установки не требуется много пространства.
  5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

  • надежные;
  • не занимают свободного пространства;
  • поддаются теплоизоляции;
  • автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

  • Не подходят для частой эксплуатации.
  • Уменьшают высоту проема в среднем от 20 до 30 см.
  • Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

  • Откатные ворота обладают повышенной взломостойкостью.
  • Во время работы не занимают свободного места.
  • Могут быть автоматизированы.
  • Открытие не зависит от наличия снега на участке.

Минусы:

  • Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
  • При интенсивном использовании отмечается быстрый износ набора роликов.
Популярные статьи  Виды и особенности откатных ворот

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

  • автоматизированная система управления;
  • аккуратный внешний вид;
  • шумоизоляция;
  • теплоизоляция;
  • экономия свободного пространства;
  • длительный срок службы;
  • стандартные размеры проема.

Из минусов:

  • высокая цена материалов, установки;
  • плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

  • Производятся из легких материалов.
  • Компактны в сложенном виде.
  • При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

  • дерево;
  • легкий металл (алюминий);
  • сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

  • Ее удобно открывать, закрывать.
  • Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
  • Обойдутся недорого.

Недостатки:

  • Быстрый износ комплектующих.
  • Низкая устойчивость к взлому.

Выбор материалов

Материалы для подъемно-поворотных гаражных ворот следует выбирать в зависимости от механизма и используемого полотна створки. Для самых простых ворот, которые можно изготовить своими руками, потребуются (все измерения даны в сантиметрах):

  • деревянные бруски: для коробки сечением 12х8, потолочный – 10х10;
  • штыри металлические;
  • уголок: для рамы — 3,5х3,5х0,4, для рельс — 4х4х0,4 см;
  • швеллерный кронштейн 8х4,3х0,5;
  • пружина с внутренним диаметром 3 см;
  • прут металлический сечением 0,8 (для регулятора натяжения);
  • электропривод (если предусмотрена автоматизация ворот);
  • полотно.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное полотно или сэндвич-панель.

Для самостоятельно изготавливаемых ворот оптимальным вариантом является дощатый щит, оббитый оцинкованным железом и покрытый защитным составом. Для теплоизоляции можно использовать пенополистирол, пенопласт или утеплитель в матах, а для улучшения внешнего вида – облицевать готовые ворота деревянными панелями или пластиком.

Подъемно-поворотные ворота: создаем защиту для дома своими руками

Самостоятельно собранные ворота

Виды подъёмных ворот

Слева — поворотные, справа — секционные подъёмные ворота

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

  • подъёмно-секционная;
  • подъёмно-поворотная;
  • подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Схема устройства подъёмно-секционных ворот

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

  • минимальное расстояние при подъезде к гаражу;
  • высокая теплоизоляция помещения за счёт конструкции защитной створки;
  • возможность монтажа ворот в проём различного размера;
  • высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
  • эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Схема устройства подъёмно-поворотных ворот

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

К достоинствам поворотной конструкции ворот можно отнести:

  • устойчивость к взлому за счёт встроенной системы блокировки;
  • высокая прочность защитной створки;
  • бесшумность и простота открывания;
  • сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
