Виды и особенности откатных ворот

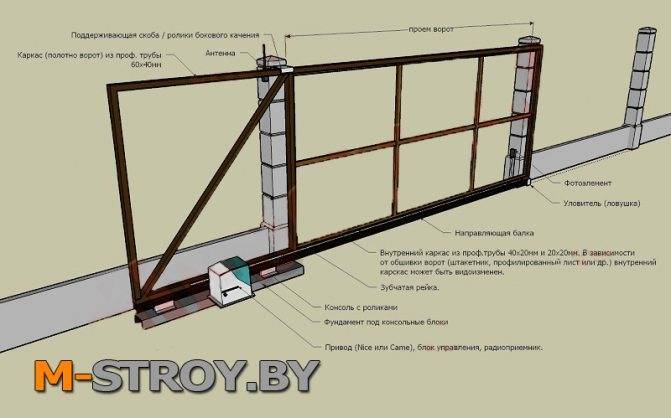

Как самостоятельно установить автоматику на откатные ворота

Виды и особенности откатных ворот

Приобретенная автоматика для откатных ворот вполне может быть установлена самостоятельно, с учетом определенных технологий и правил безопасности. Работа состоит из нескольких этапов.

  1. Проведение электропроводки. Лучше и безопаснее всего будет электрические провода уложить в пластиковые водопроводные трубы, которые размещаются под проезжей частью. Схема размещения электропроводки должна составляться заранее. В ней должно учитываться расположение не только привода, но и фотоэлементов, а также сигнальной лампы.
  2. Производится монтаж электрического привода. Поверх забетонированного швеллера, служащего основанием ворот, устанавливаются закладные элементы. На них нужно установить монтажное основание. На данное основание крепится электропривод.
  3. Производится подгонка зубчатой рейки. Она должна входить в зацепление с внешней шестерней редуктора привода.
  4. После проверки правильной установки производится приваривание крепежных закладных к швеллеру, основания — к закладным, а автоматический привод можно установить на основание посредством болтового соединения.
  5. Зубчатая рейка устанавливается на шестерню, смещается вправо и крепится к воротам болтами. Предварительно нужно на ворота приварить бобышки, на которых и будут находиться болты. Ворота открываются на 1 метр, после чего на шестерню ставится очередная рейка. Так следует устанавливать необходимое количество зубчатых реек, прихватывая их к воротам. На стыках реек делается усиление — еще одна рейка. Без нее место стыка быстро придет в негодность.
  6. Выставляются зазоры между рейкой и шестерней. Делается это при помощи ключа, которым проворачиваются болты, удерживающие рейку. Рейка не должна упираться в шестерню. Обеспечивается зазор около 1 мм. Поскольку в рейке отверстия имеют овальную форму, то и выставить нужный зазор можно достаточно легко. Зазор очень просто определяется пальцем.

Автоматика для откатных ворот своими руками практически установлена. Остается подключить питание и установить дополнительные элементы.

  1. К приводу подключается питание.
  2. На нижних законцовках ворот устанавливаются концевые выключатели.
  3. Производится установка фотоэлементов на боковых столбах ворот.
  4. Если решено использовать сигнальную лампу, то она крепится на столбе, с внешней стороны ворот. Она подключается к особым контактам на приводе. Лампа начинает мигать, когда начинается вращение редуктора.

После проверки работоспособности автоматического привода можно заявлять о том, что работа завершена успешно.

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

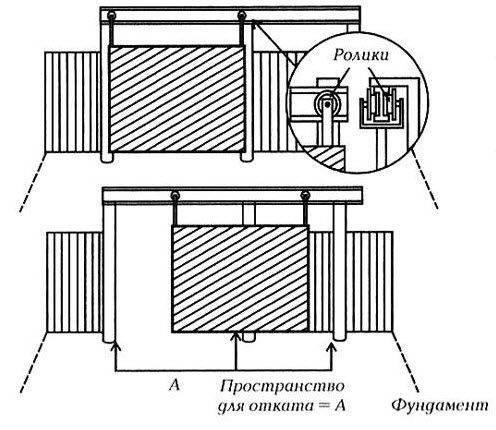

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

Деревянные консольные откатные ворота с металлическим каркасом

(на винтовых сваях своими руками быстро и дёшево)

Если вам больше по душе деревянные заборы, и при этом вы всё равно хотите создать консольные откатные ворота, можно совместить всё в одном: сделать деревянные консольные откатные ворота с металлическим каркасом. По сути, методы сборки каркаса и установки ворот не меняются, просто вместо профлиста для покрытия используются доски, поэтому для вас уже не составит труда собрать данную конструкцию. Такие ворота имеют приятный для глаза внешний вид и не выделяются на фоне деревянного забора. Ах да, есть ещё один плюс, на такие ворота легко установить любой вид замка.

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=dTUZd7OBRY4Ссылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=xwPGUNAoAXAОригинальное название: Откатные ворота своими руками на винтовых сваяхАвтор видео: Иван Галкин

Откатные ворота своими руками – монтаж

Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.

Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

Пошаговая инструкция изготовления рамы откатных ворот:

  1. Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.
Популярные статьи  Стиль жуи в интерьере описание стиля 30 + реальных фото - Творите красоту в своем доме с жуи

Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения

  1. Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.

Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине

  1. После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.

После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.

Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4
Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Виды наполнения

  • Решетка
  • Профнастил
  • Сэндвич-панели
  • Дерево
  • Металлический лист
  • Алюминиевый профиль
  • Данный вид наполнения чаще всего используется в тех
    помещениях, где требуется поддерживать естественный уровень
    вентиляции. Например, торговые склады. Основу наполнения
    составляют стальные прутья или алюминиевые перфорированные листы.
    Для улучшения визуального восприятия решетка может быть украшена
    изящными элементами ковки.

  • Этот материал для распашных ворот получил широкое
    распространение – от загородных домиков до промышленных
    предприятий. Если рассматривать его конструкцию, то она
    представляет собой сочетание гофрированных металлических листов.
    На внешнюю оболочку нанесено полимерное покрытие, защищающее от
    влаги. С эстетической точки зрения важным преимуществом
    профнастила является богатая палитра цветов.

  • Были изобретены в США и за короткий срок обрел большую
    популярность не только на американском континенте, но в странах
    Европы и СНГ. Сэндвич-панель подобно бутерброду состоит из
    нескольких слоев (металлические листы + утеплитель). К числу
    главных достоинств относятся экологичность, стойкость к перепадам
    температур, надежность и долговечность.

  • Общеизвестный и веками проверенный вид наполнения. Среди
    многочисленных пород дерева наиболее высокими эксплуатационными
    свойствами обладают дуб, лиственница, ясень. Использование данного
    наполнителя позволит полотну сохранять привлекательный вид много
    лет, не боятся влаги и жарких солнечных лучей. С эстетической
    точки зрения дерево очень гармонично сочетается с металлом.

  • Отделка откатных ворот металлом пользуется большой
    популярностью ввиду надежности и практичности. Внешняя поверхность
    металлического листа покрыта порошковым окрасом, который надежно
    защищает его от возникновения коррозии. Для тех клиентов, которые
    хотят видеть забор немного более оригинальным, в конструкцию
    полотна можно включить элементы художественной ковки.

  • Данный вид профиля является разновидностью металлического
    листа, но отличается многообразием размеров и цветов. С точки
    зрения конструкции алюминиевый профиль состоит из двух элементов:
    самого профиля наполнения и профиля монтажной крышки. Среди
    главных достоинств данного материала выделяют длительные сроки
    эксплуатации, легкую заменяемость деталей, широкую гамму оттенков.

Особенности расчетов

Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна. Ширина ворот равна расстоянию между опорными балками, рекомендуемое значение 4 метра.

Популярные статьи  Электропечь для бани: выбираем оптимальный вариант

Сделать расчет противовеса тоже довольно просто – его длина должна равняться 50% от длины проема. Это значение можно уменьшить до 40% только в тех случаях, когда не хватает пространства забора для полного открывания створки и полотно обшито облегченными материалами.

Длины профиля противовеса, соединяющего верх полотна и край нижнего профиля, должно хватить на образование треугольника.

Значение вычисляется в соответствии с размерами по следующей формуле:

sqrt{ func a^{2} + func b^{2} }

Или в более привычной форме, знакомой со школы

Где a – длина противовеса, b – высота полотна, c – искомая длина.

Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.

Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.

Материалы для откатных ворот

Для того чтобы сделать откатные ворота своими руками, необходимо использовать качественные материалы для долгого срока службы и приятного внешнего вида ворот.

Для вашего удобства все материалы и механизмы можно приобрести в специальных строительных магазинах.

Виды и особенности откатных ворот

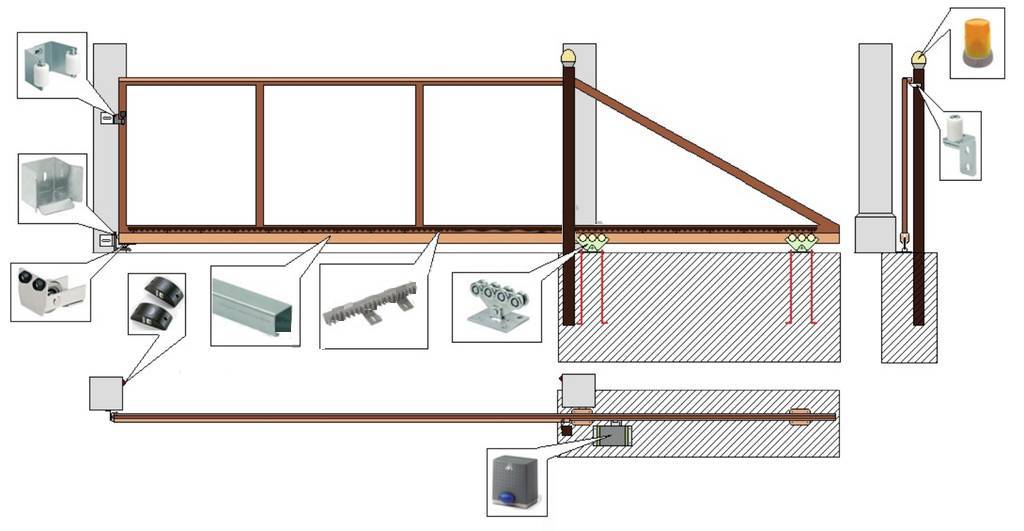

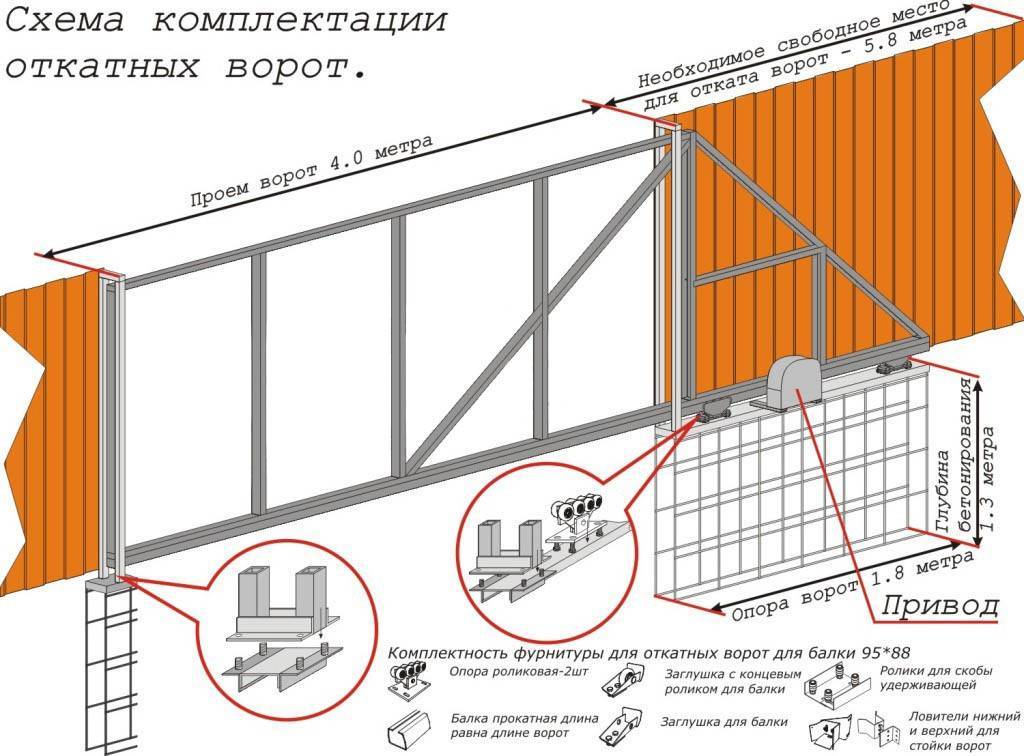

Перечень необходимых деталей для ворот:

  • Для направления перемещения используют роликовую каретку, вам понадобится 2 штуки;
  • Для большего крепежа ворот в закрытом виде используют для створок уловитель, на низ и верх листа ворот;
  • Чтобы закрепить верхний край створки при эксплуатации используют пластину с поддерживающими роликами;
  • Ролик концевой, также можно воспользоваться накатным роликом;
  • Заглушки по направляющим – 2 штуки;
  • Направляющая;
  • Двигатель с длинной проводкой, системой автоматизации.

Виды и особенности откатных ворот

Тут указаны основные механизмы для самостоятельной установки данного вида ворот, немаловажным есть и правильность выполненного монтажа каркаса ворот.

Виды и особенности откатных ворот

Особенности

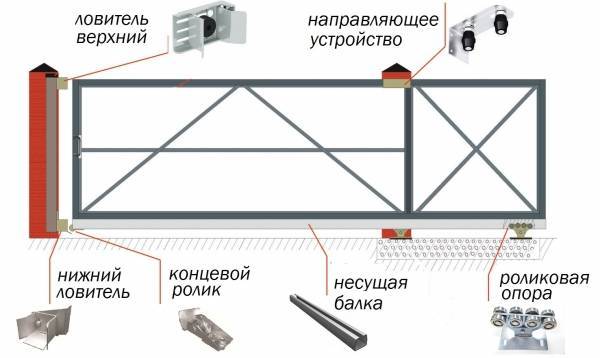

В конструкции откатных ворот присутствуют такие элементы:

  • направляющие;
  • щит;
  • ролики;
  • рама;
  • привод электрического типа.

Виды и особенности откатных воротВиды и особенности откатных ворот

Основная характеристика сдвижных ворот отражена в их названии. Конструкция, обладающая высоким уровнем прочности и долговечности, словно откатывается в сторону, именно поэтому подобный вариант очень популярен и востребован в наше время. Конструкции такого вида представляют собой раму прямоугольного типа, которую обшивают специальными панелями. Профиль выполнен из высокопрочного алюминия или из нержавеющей стали.

Виды и особенности откатных ворот

Роль конструкции несущего типа выполняет силовая рама, выполненная из металла. Ее обязательно бетонируют для улучшения основных эксплуатационных свойств. Направляющие – это элементы, которые расположены сверху рамы. Уловители находятся с противоположной стороны от данных деталей. Есть нижний и верхний элемент. Ролики устанавливают так, чтобы они находились на равном расстоянии друг от друга. Для их монтажа достаточно выделить два участка в общей конструкции.

Виды и особенности откатных воротВиды и особенности откатных ворот

Электрический привод – это надежный механизм движения. Им управляют с помощью дистанционного пульта или специальной кнопки. Надежный автоматический механизм позволяет с легкостью открывать и закрывать ворота даже в плохую погоду. Есть три вида раздвижных ворот, которые популярны в наше время:

Рельсовые

Ворота рельсового типа отличаются компактными размерами. Пользоваться ими комфортно и легко. Рельс, проложенный на земле, служит основой для установки полотна на колесиках. Разнообразные механические воздействия не влияют на вид ворот.

Виды и особенности откатных воротВиды и особенности откатных ворот

Подвесные

Универсальные подвесные ворота устанавливают на промышленных объектах. Это огромные конструкции, монтажом которых должны заниматься настоящие профессионалы. Злоумышленники не смогут взломать такие ворота. Негативные факторы не отражаются на их первоначальном виде.

Виды и особенности откатных воротВиды и особенности откатных ворот

Консольные

Конструкции консольного типа пользуются популярностью на мировом рынке. Это бесшумные устройства, которые не требуют готового проема для установки. В конструкции модели присутствует очень много элементов, с разнообразием которых не разберется человек без опыта.

Виды и особенности откатных воротВиды и особенности откатных ворот

Это основные особенности современных откатных конструкций. Вы можете сделать выбор в пользу любого из вариантов, определившись со своими потребностями и особенностями места монтажа ворот.

Виды и особенности откатных воротВиды и особенности откатных ворот

Поэтапный монтаж откатных ворот

Чтобы избежать ошибок при монтаже сдвижных ворот и получить надежную и прочную конструкцию, лучше разбить процесс на несколько этапов и следовать плану. Можно выделить следующие работы:

  • установка опор;
  • изготовление фундамента;
  • сооружение створок;
  • монтаж всей системы.

На каждом этапе важно соблюдать все параметры технологии и контролировать геометрию. Правильно выставленные направляющие ворот обеспечат минимальные усилия при их движении

Установка столбов

Для устойчивости всей конструкции необходимо сделать столбы опор максимально качественно и точно. Особенности монтажа зависит от их типа. Они могут быть выполнены из:

  • бетона;
  • кирпича;
  • камня;
  • металлопроката;
  • дерева.

Когда опоры из кирпича, камня или бетона, нужно сделать закладные, чтобы потом закрепить улавливатели и шины.

Для устойчивости столба, перед установкой его в яму, можно приварить к нему куски арматуры, трубы или уголка в качестве поперечин.

Яма должна быть не менее 1 м в глубину и 0,5 м в ширину. Опоры выставляют по уровню и заливают бетоном.

Строительство фундамента для механизма ворот

Правильную работу механизма для сдвижных ворот нельзя обеспечить без фундамента. При его разметке нужно учесть, что он должен быть на 0,3 м длиннее противовеса.

Порядок работ:

  1. Ширину траншеи отмечают, отступив полметра от линии забора.
  2. Заглублять фундамент лучше ниже точки промерзания грунта. Глубина должна быть не меньше метра.
  3. С помощью швеллера, который будет являться закладной для крепления тележек, и нарезанной арматуры изготавливают П-образную конструкцию.
  4. Ее необходимо выставить по уровням и высоте, так как на ней устанавливаются роликовые каретки.
  5. Сооружают армопояс и опалубку.
  6. Готовят и укладывают бетонную смесь.

Изготовление створки. Сварка

Понадобится ровная площадка, чтобы конструкцию не повело при сборке.

Последовательность монтажа:

  1. Трубы укладывают на расположенные поперечно деревянные бруски, выравнивают с применением надежного уровня, лучше лазерного.
  2. Элементы конструкции варят снизу-вверх. Сначала через каждые 0,5 м швом в 2 см соединяют заготовленную профильную трубу и направляющую балку.
  3. К получившиеся спарке перпендикулярно крепят трубы, определяющие высоту створки. Если противовес будет в форме прямоугольника, то все поперечины берут одинаковой длины. Чтобы сохранить плоскость конструкции, ее нельзя перегревать.
  4. Устанавливают поперечную верхнюю балку.
  5. К подготовленному основанию каркаса приваривают элементы жесткости в соответствии с чертежом. Для этого используют заготовки труб 40*20*2.
Популярные статьи  Жалюзи в интерьере - какие бывают виды и фото дизайна окон

Окраска и монтаж заполнения

Можно сделать сдвижные ворота из профлиста. Промышленность выпускает его разных расцветок, форм волны и толщины металла.

Перед обшивкой необходимо зачистить сварочные швы шлифмашинкой и загрунтовать готовый каркас. Лучше использовать грунтовку, содержащую присадки против коррозии.

Профильные листы крепят с помощью заклепок или саморезов.

Монтаж сдвижных ворот

Перед сборкой всей системы делают разметку. Чтобы точно установить консольные опоры, натягивают шнур по ходу створки. От столбов отступают 70 мм (толщина полотна), от поверхности дороги шнур поднимают на 15-20 см.

Дальнейший порядок действий:

  1. Переднюю роликовую тележку утапливают в сторону отката створки на расстояние 15 см, чтобы она не выходила на проезжую часть.
  2. Вторую сборку ставят на расстоянии 10 см от приемного столба, так чтобы была возможность разместить улавливатели.
  3. Площадки опор прихватывают сваркой, устанавливают каретки и накатывают на них полотно для проверки.
  4. Если система работает хорошо, то створку снимают, опору разбирают и крепят уже окончательно.
  5. После того как створка будет установлена, ее закрывают и выравнивают с помощью уровня и болтов регулировки.
  6. Монтируют ограничитель и накатной ролик. Устанавливают внизу улавливатель, выравнивают его и ставят верхний.
  7. Производят завершающие регулировки, ставят заглушки, зачищают места сварки и красят.

Варианты изготовления

Виды и особенности откатных ворот

Процесс движения раздвижных ворот происходит вдоль ограждения. В закрытом положении полотно полностью перекрывает въезд без зазоров и щелей. По составу конструкции представлены следующими видами:

  • одностворчатые – имея опору в качестве дополнительного фундамента, створка смещается в одну из сторон по швеллеру, при этом верхняя перетяжка не требуется – идеальный вариант для полотна с высотой не более 2 м;
  • двустворчатые – опираясь на две подготовленные площадки, две створки ворот одновременно раздвигаются в противоположные стороны, требуется верхняя роликовая балка – отличный способ равномерного распределения нагрузки для тяжелых конструкций с высотой более 2 м.

3 этап – материалы и инструмент

Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.

Смета по расходу материалов и средств на устройство откатных ворот

Материал Количество Стоимость
Профнастил* 4 листа по 2 м.п. около 10 м.кв. 150-350 руб. за м.кв.
Труба 100х100, толщиной 4 мм. 2 560 руб/м.п.
Труба 60х30, толщиной 2 мм. 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. 153 руб/м.п.
Труба 60х20, толщиной 2 мм. В зависимости от места расположения усиливающих перемычек 147 руб/м.п.
Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. Косынки – 4 шт.150 764,80 руб/м.кв.
Для обустройства нащельника 150х150 2 шт.
Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик 1 шт. 300 руб/м.п.
Саморезы/заклепки 80 шт./130 шт. 1,25 руб./шт. 0,3 руб./шт.
Краска для профнастила 1 шт. 240 руб./1 кг.
Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол 1 шт. 140 руб./кг. 257 руб./кг. 463 руб./кг.
Краска для каркаса 1 шт.
Цемент М 400 1 шт. 200 руб./50 кг.
Песок   85 руб./50 кг.
Арматура, Ø 12 20 м.п. 41 руб./м.п.
Ручки Нужны, если не используется привод
Скрытые петли
Замки
Механизм откатных ворот 1 шт. для откатных 2 шт. для раздвижных ворот
Ролтэк МИКРО Ширина проема 3 000 Вес створки до 350 кг. 7530 руб.
Alutech Ширина проема 4 000 Вес створки до 450 кг. 150
Came Ширина проема 4 500 Вес створки до 700 кг. 29330 руб.
Came Ширина проема 4 500 Вес створки до 800 кг. 33980 руб.
Автоматика Alutech 1 шт. для откатных 2 шт. для раздвижных 25000 руб.

* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м.  Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.

Комплектующие для откатных ворот

Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.

Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.

Комплектующие для откатных ворот

Балка для откатных ворот (консоль или направляющий рельс)

Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.

Совет

Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит. Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка

Заводская консоль отличается сложной геометрической формой

Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.

Ролики для откатных ворот (роликовые каретки)

Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.

Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.

Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

Автоматика для откатных ворот

Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:

ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;

цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;

зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.

Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
