Правила и рекомендации по установке ворот Doorhan своими руками

Особенности

Устройство гаражных ворот от DoorHan не является технологическим или механическим чудом. Они имеют стандартные конструкции и набор основных функций.

Но все же стоит выделить определенное количество неоспоримых плюсов данной продукции:

• Комфортабельность на всех этапах: от сборки и установки до полноценной и продолжительной эксплуатации.
• Безопасность и долговечность. Материалы, используемые при изготовлении гаражных ворот DoorHan, противопожарные и прочные.
• Возможность улучшения имеющихся моделей. То есть на любом этапе эксплуатации покупатель может докупить опции или детали, позволяющие сделать использование ворот еще более комфортным.
• Устойчивость к любым атмосферным явлениям и погодным условиям.
• Вариативность. Покупатель может осуществить свой выбор среди разнообразия цветов, фактур, текстур и функционала гаражных моделей.

• Скорость установки зависит лишь от квалификации и опытности мастера либо самого покупателя, если монтаж ворот производится собственными силами. Максимальный срок установки не более 7-8 часов. Для монтажа нет необходимости приобретать дорогостоящие инструменты и оборудование. Процесс происходит посредством имеющихся под рукой «ингредиентов».
• Наличие сертификатов качества не только отечественного, но и европейского образца.
• Сфера применения не ограничена только лишь бытовым использованием. DoorHan обеспечивает большое количество государственных проектов своей продукцией, изготавливая промышленные модели ворот.
• Ценовая политика. Стоимость ворот российской компании в разы ниже европейских.
• Собственное производство всех комплектующих и автоматики.

Среди минусов покупатели часто выделяют более сложную схему монтажа и подключения к автоматике. Свои комментарии автовладельцы выстраивают около электрической схемы, которая имеет несколько нестандартный вид. А кто-то просто зациклен на европейском качестве и не доверяет российскому производителю, считая, что отечественное – не значит качественное.

Преимущества и недостатки гаражных конструкций от DoorHan – понятия индивидуальные. Однако их инструкции по монтажу имеют настолько четкую и структурированную форму, что разобраться в процессе установки гаражных ворот не составит труда даже человеку, впервые взявшемуся за это дело.

Размещение на столбе

Начните с того, что закрепите задний кронштейн с отвечающей крепежной пластиной на несущем столбе согласно ниже представленной схеме: должны быть соблюдены размеры A и B – конкретно расстояние между осями среднего отверстия кронштейна и петли ворот. В заднем кронштейне имеются несколько отверстий, они облегчают монтаж привода и дают возможность изменить угол открытия/закрытия ворот. Изменяя расположения петель, можно удлинить или сократить данный кронштейн.

Схема размещение привода на столбе

Монтажная пластина

Установите стальной хвостовик и смажьте все нейтральной смазкой.

Сборка монтажной пластины

В закрытом положении ворот установите монтажную пластину на створке. Помните, что передний кронштейн должен быть установлен строго горизонтально и на одном уровне с соответствующим задним, а размер E выдержан согласно указанному в приложенной инструкции.

Установка пластин на место

Программирование фирменных приборов управления

У каждого производителя автоматики для управления воротами используются примерно одинаковые командные последовательности и способы программирования пульта. Отличие может состоять только в индикации выполненных операций или способе обмена данными. Чаще всего в дистанционных системах управления используются:

1. Постоянный ключ управления, зашитый в блок памяти. Сложность ключа и большая длина позволяет не опасаться взлома блока управления ворот с помощью посторонних приборов;
2. Динамически изменяемый шифрованный ключ. В этом случае блок управления может передавать в пульт управления новую цифровую последовательность, используемую как идентификатор доступа.

Пульт для ворот «Came»

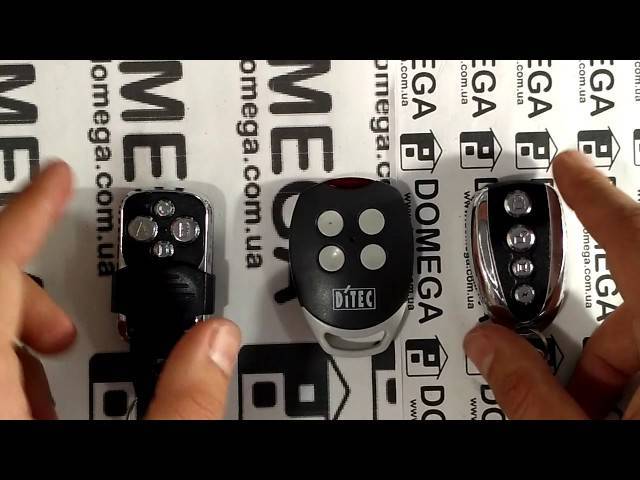

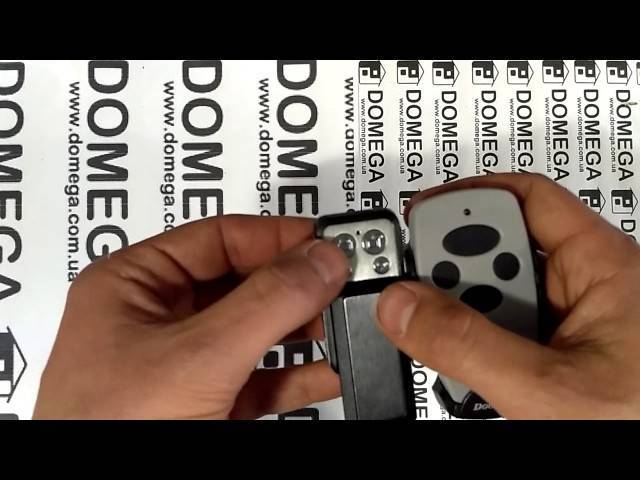

Для иллюстрации можно рассмотреть процедуру переноса служебной информации на новый программируемый брелок на примере модели ТОР 432 SA. На сегодня это один из наиболее распространенных вариантов двухканальной системы автоматического управления воротами.

Перенос программы выполняется в следующей последовательности:

1. Для начала располагаем старый и новый брелоки на наиболее удобном расстоянии, но не более 5 м. На новом приборе нажимаем и удерживаем пару первых кнопок до тех пор, пока индикатор не начнет быстро мигать;
2. На программируемом пульте жмем необходимую кнопку, на которую нужно зашить соответствующую команду со старого, индикатор загорится ровным светом. В течение десяти секунд нажимаем нужную команду на старом приборе;
3. При удачном переносе новый брелок троекратно моргнет индикатором.

Более сложной является процедура программирования пульта системы «Came Twinс» динамически меняющимся кодом. В этом случае перед переносом программы потребуется процедура регистрации брелка в памяти блока управления. Перенос информации выполняется через блок управления. Для этого нажимают стартовую кнопку на старом блоке и удерживают ее, пока индикатор не будет гореть ровным светом без мерцания.

Чтобы получить шифр на новый пульт, нужно нажать на нем кнопку всего один раз. Далее брелоки выйдут из режима программирования автоматически.

Пульт для ворот «Faac»

Компания «Faac» из Италии известна своими системами для автоматических, дистанционно управляемых ворот. Процедура программирования устройства не особо отличается от предыдущих вариантов.

Например, для модели XT2-868 SLH перенос информации выполняется в следующей последовательности. Сначала на старом пульте необходимо одновременно нажать две первые кнопки, примерно на две секунды. Пульт переходит в режим передачи информации. Новый прибор должен моргнуть, тем самым просигнализировать о начале перезаписи. Последовательно сначала на старом, потом на новом нажимаем кнопку, которую нужно перезаписать, после чего индикатор дважды должен моргнуть. Аналогично выполняется перенос всех команд.

Программируем брелок ворот «Nice Very VE»

Данная модель работает с использованием статистического кода. Перед переносом служебной информации потребуется вскрыть панель приемника и выполнять кодировку прибора в соответствии с расположением переключателей на плате.

Сначала нажимаем две первые кнопки одновременно, пока индикатор не загорится без мигания. Смотрим на положение первого микротумблера, если он в состоянии «включено», то жмем верхнюю кнопку на пульте, в противном случае – нижнюю. Таким способом необходимо «перебрать» все десять микротумблеров платы. Чтобы сохранить информацию, необходимо включить на десять секунд последний переключатель. Моргающий индикатор подтверждает запись информации.

Преимущество и особенности конструкции

Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:

1. Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
2. Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
3. В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 о.

Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:

• резиновым уплотнителям, встроенных в посадочную кантовку секций;
• тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.

Обратите внимание! Для производства секций Дорхан применяется высококлассное итальянское оборудование, что позволяет добиться таких высоких показателей качества

Брелок Doorhan

Крупнейший российский поставщик автоматики для ворот, радиоприемников. Doorhan Transmitter 2, Transmitter 4 — особенность этих брелоков также динамический код. Они предназначаются для управления двумя либо четырьмя автоматическими устройствами. Их также можно использовать для любой другой техники, которая оборудована радиоприемником компании. Перепрограммирование предполагает выполнение таких действий:

1. Чтобы перепрограммировать прибор нужно предварительно очистить память от старых кодов. Включив, нужно нажать клавишу записи и удержать ее 10 секунд. Если все получилось выполнить правильно индикатор будет мигать 10 секунд, после чего потухнет, затем 2 раза мигнет. Значит, все старые коды были удалены.
2. Чтобы прописать необходимый код необходимо нажать и удерживать 3 секунды кнопку SW1 на самой плате приемника. Затем стоит удерживать 2-3 секунды кнопку прибора.
3. Подобные манипуляции стоит провести для каждой клавишы, перепрошить код управления конкретным устройством.

Технология изготовления и монтажа

Перед началом работ рекомендуется подготовить все необходимые комплектующие материалы и инструменты.

Откатные ворота представляют собой створку, сдвигающуюся по закладной в одну из сторон с внутренней стороны двора, поэтому, кроме самих ворот, Вам понадобиться дополнительные комплектующие – комплект фурнитуры и электропривод, рассчитанный на конкретный вес и достаточным показателем мощности.

Установка несущих столбов

Обустройство проема – это обязательная основа для любого типа ворот, о нем нужно позаботиться заранее — приблизительно, за неделю или две до основных производственных и монтажных работ по конструированию створки, так как закрепление бетонированием требует столько времени для застывания и затвердения бетонной смеси, приобретения необходимой прочности.

Нормальным вариантом материала для несущих столбов может быть как дубовая или асбестовая колода, так и металлическая труба, железобетонный или выложенный из кирпича столб.

Дополнительно! Бетонирование должно быть глубиной не менее одного метра, потому что в среднем приблизительно на такую глубину промерзает грунт. Это связано с тем, что весеннюю или зимнюю пору столб может накрениться и нарушить геометрию движения створки ворот, а это как следствие негативно скажется на работе всех механизмов.

Итак, для начала сделайте ямы и выставьте строго вертикально на одной высоте при помощи строительного нивелира столбы. Залейте бетонным раствором из мелкого щебня, цемента и песка пространство между стенками и опорами до нулевого уровня. Кроме того, можно сделать песчано-щебневую подушку в основаниях 10-20 см для отвода влаги, которую надо плотно протрамбовать проточной водой.

Закладные для нащельников в опорах

На этапе производства столбов желательно продумать и сделать по 3 закладные крепежные детали на каждом столбе — так называемые нащельники. Это необходимо для удобства фиксации нижнего и верхнего улавливателя, а также верхних роликов.

Для этого к забетонированному несущему столбу – металлической трубе, по центру приварите куски арматуры, а с другой стороны используйте уголки сечением 50*50 мм и длиной 8 см. Уголок должен одной стороной лежать в шве (сторона, приваренная к арматуре), а с другой стороны приваривают нащельник. Этот уголок закладывают в шов ближе к краю опоры к проему. Таким образом, нащельник получается на расстоянии 10 см от края несущего столба.

Закладные на столбах

Армирующий пояс и закладная

Откатные ворота работают на специальном фундаменте, который имеет армирующую сетку (арматура 12-14 мм), приваренную к закладной — швеллеру шириной 16 или 20 сантиметров.

Сначала нарезают куски арматуры длиной по 1 м, и приваривают к полочкам швеллера или закладной из набора фурнитуры так, чтобы образовались ножки у стола (П-образная форма).

Схема сдвижного проема

В котлован — 50% от размера проездной части, шириной 30см и также глубиной 1 метр опускаем швеллер с «ножками», и заливаем бетонным раствором. Конструкция должна также быть в нулевой уровень поверхности земли, плитки или другого уровня заподлицо, в зависимости от конкретной ситуации.

Настройка пультов на привод ворот и шлагбаума Дорхан.

Описание.

Пульты Doorhan Transmitter на привод Дорхан.

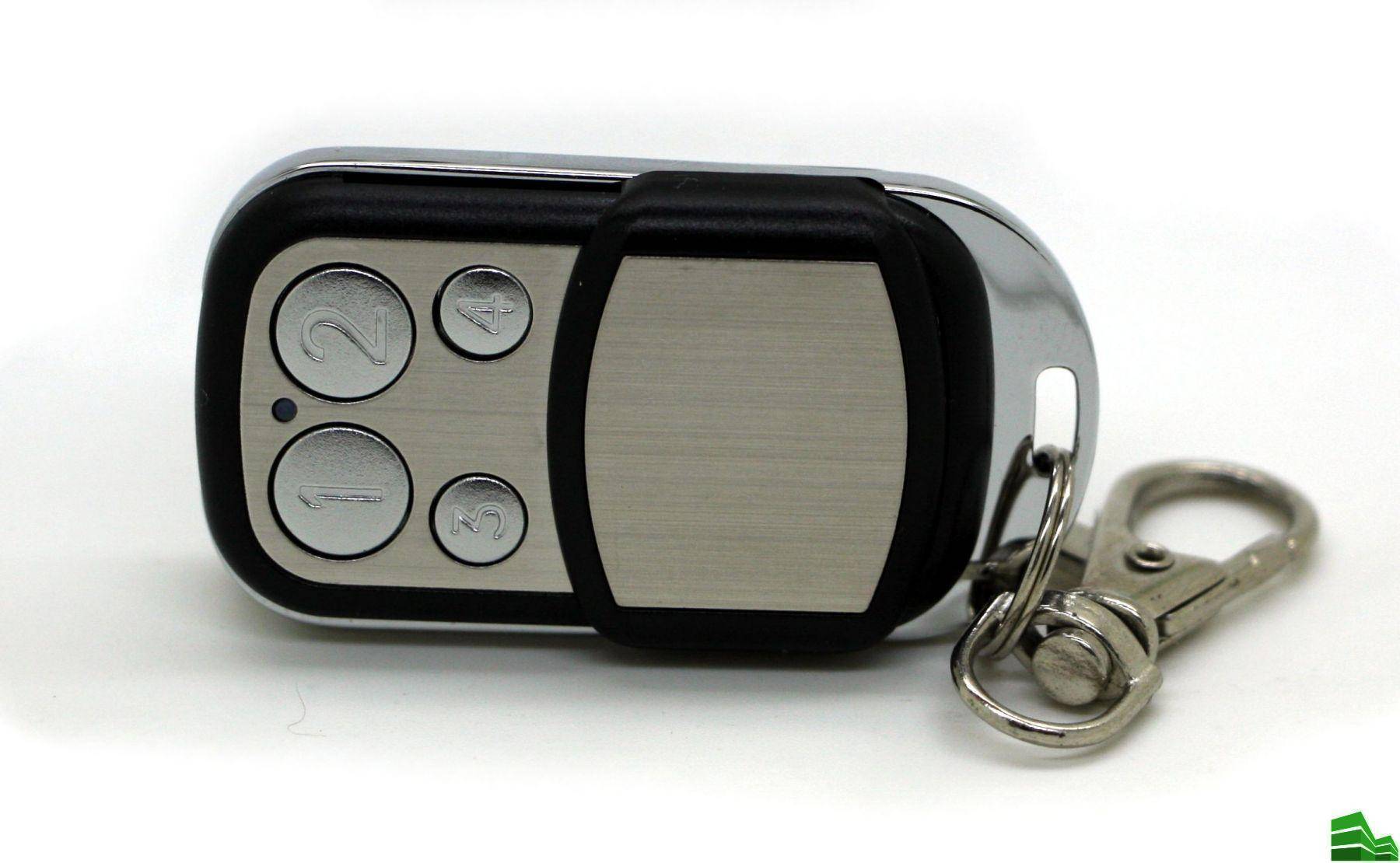

Фирменный пульт — Doorhan Transmitter 4(2). Аналог — Apollo DH. Внизу слева.

• Частота 433,92 МГц.
• Код динамический.
• Расстояние до 30-50 метров.
• Возможность прописываться удаленно.

Инструкция про удаленное программирование брелка Дорхан.

Много писать не буду. Смотрите обучающее видео. Так более понятно. Для желающих есть письменная инструкция в описании видео. Выполнив 3 пункта вы получаете дубликат. По времени не более одной минуты.

Выводы.

Плюсы.

• Владелец брелка сам делает дубликат. Быстро и просто.
• Получится использовать недорогой аналог.
• Прописывается любая кнопка.
• Брелки любого года.

Минусы.

• Удаленно прописывается только в приемник новой модификации, выпуск с 2016 года.
• Без опыта трудно понять где Дорхан нового образца, а где старого. Приходится пробовать прописывание без полной уверенности, что получится.

Шлагбаум Doorhan с функцией записи без доступа к приемнику.

Как его узнать? Вариантов много, но один из них — это внешний вид. У таких шлагбаумов на колпаке тумбы есть встроенный светодиодный фонарь.

Шлагбаум поддерживающий запись брелков Дорхан дистанционно. Сверху светодиодная лампа.

Здесь у фонаря желтый светорассеиватель. На фото снизу тумба черного цвета. Издалека узнаваема.

Doorhan Barrier Pro — новая модель шлагбаума. На колпаке сигнальная лампа. Мигает в режиме программирования и при движении стрелы.

На фото выше Doorhan Barrier Pro. Установлен в ноябре 2017 года. На колпаке узкий фонарь с белым светорассеивателем. Свет при работе яркий, желтый, мигающий. Брелки прописывали дистанционно.

О настройке брелков для откатных (сдвижных) ворот Дорхан.

Вечером изложил в небольшой статье. → Пишите сами пульт Дорхан в приемник шлагбаума или ворот.

Сдвижные откатные ворота с приводом Дорхан Sliding.

Как прописать брелок в блок PCB-SW распашных ворот Дорхан.

Распашные ворота Дорхан c приводом Swing. Слева открытая коробка PCB-SW для программирования пульта Doorhan Transmitter. Установка в Омске.

Где купить?

Склад в Омске. Отправка по России. Наши контакты. → Карта Яндекс.

• Получить ссылку
• Электронная почта
• Другие приложения

Как скопировать пульт Doorhan Transmitter 2(4)

Как сделать клон пульта Дорхан удаленно от шлагбаума, ворот Введение Производители автоматики Doorhan для ворот и шлагбаумов ставят встроенные приемники в плату управления с памятью всего на 60 абонентов. Конечно часто этого недостаточно. Тогда устанавливают добавку от этой фирмы — внешний приемник DHRE-2(1). Так вот эти DHRE есть нового (new) и старого (old) образца.Новые появились в 2016 году, а старые продолжают выпускаться.В обоих случаях можно сделать дубликат. Копирование брелока Дорхан прописанного в приемник старого образца Old model DHRE-2 До сих пор есть на складах и в продаже. Значит устанавливается.Напряжение питания — 12/24 Вольт.Частота приема — 433 МГц.Память — 115 брелков Transmitter. Недорогие китайские копировщикиЧетыре канала.Запись кода 433,92 MHz.Батарея — 27A, 12 Вольт. Видео инструкция по копированию Несложная процедура на тему: сделай сам.

Клонирование пульта Дорхан прописанного в новый приемник DHRE Об этом есть отдельная статья про удаленное программирование…

Настройка пульта AT-4 на привод шлагбаума An-Motors

Программирование пультов An-Motors AT-4 для ворот и шлагбаума Конструкция Классический AT-4 с красным светодиодом. С синим светодиодом устаревшие модели. Рабочая частота 433,92 МГц. Код динамический.

Применяется батарейка 27A, 12V.

Имеется защитная силиконовая мембрана.

1. Если есть доступ к блоку управления шлагбаума ASB6000 И так Вы имеете право на открытие тумбы и ключ от замка.

Тогда открываете дверку тумбы. Коробка блока управления (БУ) крепится на дверке, снизу. Снимаете крышку блока, которая крепится четырьмя саморезами под крест. Шлейф идущий к крышке отсоединить. Можно не отсоединять. Шлейф длинный позволяет аккуратно расположить крышку рядом. Все. Доступ для настройки получен. Найдите кнопку «LEARN». На фото отмечена желтой стрелкой.

Программирование через кнопку «LEARN» Нажмите кнопку «LEARN». Загорится красный светодиод.Отпустите «LEARN».Нажмите любую кнопку пульта

Красный светодиод заморгает и погаснет.Все, запись прошла.Осторожно! …

Источник

Переходим к устранению провисания и обрыва тросов своими руками

Секционные ворота делятся на 2 типа: разрезные и неразрезные. Ремонтировать каждый из этих типов конструкций необходимо по-разному.

Устранение неравномерного натяжения левого и правого тросов с разрезным валом

Алгоритм регулировки конструкций с разрезным валом следующий:

1. Закрепление нижних кронштейнов.
2. Монтаж шпонки на секции.
3. Фиксация барабана посредством затяжки установочного винта.
4. Поворот вала. Поворачивать его нужно, пока провисание перестанет быть заметно. Чтобы натянуть тросы, пружины необходимо прокрутить 1.5-2 оборота. После затягивания пружин выполните затягивание болтов натяжных наконечников. Это необходимо, чтобы надежно зафиксировать пружины.

Если конструкция все равно провисает, необходимо использовать метод взаимного поворота валов. Ввиду того, что поворот осуществляется посредством муфты, ослабьте ее затяжные болты. Затем поверните вал, расположенный с провисающей стороны. Следите за тем, чтобы второй вал сохранял изначальное положение.

Как устранить неравномерное натяжение левого и правого тросов с неразрезным валом

Если конструкция оборудована неразрезным валом, последовательность действий по регулировке будет такой:

1. Поднятие рабочей панели, фиксация ее в приподнятом положении. Это необходимо для ослабления троса, который натянут.
2. Откручивание винта, фиксирующего трос в барабане.
3. Регулировка длины на требуемую величину. Если трос провисает, его рабочую длину необходимо сделать меньше.
4. Затягивание винта, который фиксирует трос.
5. Возврат панели на место.
6. Проверка состояния конструкции. Удостоверьтесь, что она больше не провисает.

Если ремонт оказался успешным, ничего больше не провисает, дополнительных действий выполнять не понадобится. В противном случае выполните перечисленные действия заново. Не забывайте, что натягивать тросы требуется одинаково.

Регулировка пружины секционных ворот

Чтобы осуществить настройку пружины, сделайте следующее:

1. Открутите крепеж (болты).
2. Поверните пружину на один-три оборота (точное число оборотов зависит от конкретного случая).
3. Закрутите болтовой крепеж.

На этом регулировка пружины завершена.

Разнообразие моделей

Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:

• секционные ворота;
• откатные;
• складные;
• гибкие.

Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.

Секционные ворота

Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.

Откатные

Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:

• экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
• конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
• отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.

Складные

Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.

Инструкция настройки автоматики

Гибкие

Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.

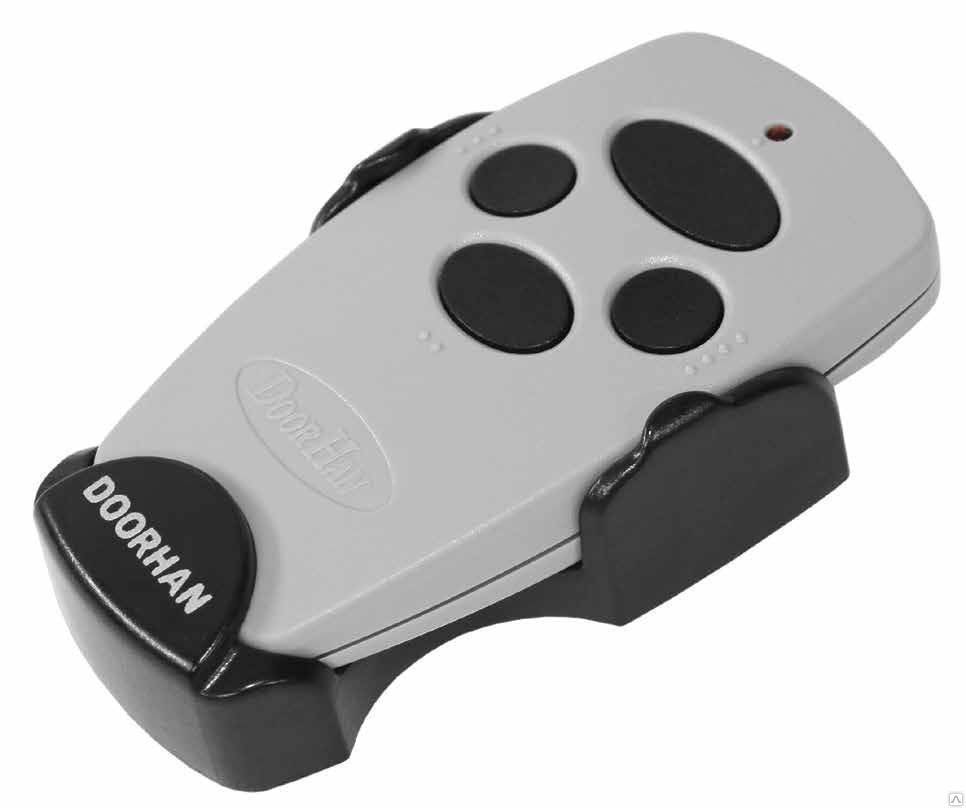

Делаем дубликат пультов Doorhan

В отличие от предыдущих брендов, Doorhan не позволяет запрограммировать пульты с уже имеющихся устройств, а запись производится только с приемника. С одной стороны, это несколько усложняет программирование и увеличивает затрачиваемое на него время. С другой же стороны, таким образом повышается безопасность, так как злоумышленнику проблематично сделать дубликат.

Обучение пультов Doorhan выполняется следующим образом:

• На плате приемника зажимаем кнопку «Rec» (в некоторых моделях она называется «запись пультов») на 3 секунды — должен загореться светодиодный индикатор под надписью «LED1».
• Подносим брелок к радиоприемнику и зажимаем нужную нам кнопку на 3 секунды — запись программы должна выполниться.
• Проверяем работу кнопки.

Таким способом записывается каждый прибор. Отметим, что разные модели радиоприемников Doorhan способны записывать от 30 до нескольких сотен пультов.

• Паровая гладильная система: какая лучше для дома?
• Шлифмашины: какими бывают, для каких работ подходят?

Инструкция по установке секционных ворот Дорхан: основные моменты

Холдинговая компания Дорхан, признанный и безоговорочный лидер на рынке России и СНГ в производстве гаражных секционных ворот и их комплектующих. Фирма Doorhan была создана в 1995 году и с того времени специализируется на разработках, изготовление, установке подвижных ограждающих конструкций в общем и секционных гаражных ворот марки Дорхан в частности.

Секционные ворота Дорхан

На сегодняшний день продукция Doorhan известна более чем в 30 странах мира. Дилерская сеть представляет Дорхан не только в странах ближнего зарубежья, но и в восточной Европе и Юго-Восточной Азии. Высокотехнологичные производственные мощности, профессиональный рабочий персонал, грамотный менеджмент компании Doorhan направлены на полное удовлетворение запросов, как частных клиентов, так и крупных промышленных заказчиков.

Ассортимент продукции бренда Дорхан

• перегрузочные складские системы и отдельное оборудование к ним,
• гаражные секционные ворота, калитки и двери,
• ролл – ставни,
• ограждения,
• ворота ангарные,
• автоматические приводы,
• модульные конструкции зданий,
• алюминиевые и стальные системы.

Это далеко не полный список продукции холдинговой группы компаний Doorhan. Все наименования списка делятся на подразделы по видам, группам и т. д.

Секционные воротные системы Дорхан

Все воротные секционные системы разделяются на два вида:

• промышленные ворота,
• гаражные ворота.

Не зависимо от своих функциональных различий, размера, веса и срока службы ворота Дорхан производятся с соблюдением всех правил и требований по качеству, безопасности и надежности по самым высоким мировым стандартам.

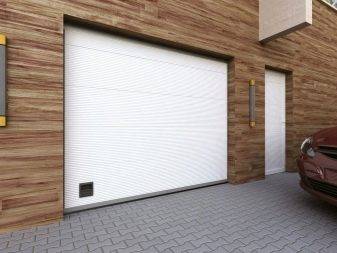

Гаражные секционные ворота

При сегодняшних темпах роста частного малоэтажного (коттеджного) и многоквартирного домостроения, даже при существующей жесткой конкуренции в этом сегменте рынка, достойной альтернативе секционным гаражным воротам Дорхан, попросту нет. О чем свидетельствуют отзывы многих пользователей продукции фирмы и калькуляция цен в сравнение с другими производителями. Отличительные, гарантированные признаки подвижных воротных систем Дорхан, это:

• полная герметичность,
• шума и теплоизоляция,
• 10 летний срок службы,
• соответствие европейским нормам безопасности эксплуатации,
• современные системы привода и управления воротами,

• различные варианты монтажа,
• установка в проемы размерами от 180 до 550 сантиметров ширины и 180 – 330 сантиметров по высоте,
• возможность выбора гаражных ворот из 7 существующих серий.

Монтаж секционных ворот Дорхан доступен в двух вариантах. Специалистами – представителями фирмы и самостоятельно. В первом случае вы получаете уже отлаженную систему привода и готовые к работе секционные, подвижные ворота. Во втором, следуя инструкции обязательно прилагаемой ко всей продукции Doorhan, производите их монтаж собственными силами.

Пошаговая инструкция на секционные ворота Дорхан:

1. Распаковка, раскладка и проверка комплектности ворот и отсутствия технологических повреждений, допущенных при производстве, либо механических при транспортировке к месту установки.
2. Разметка вертикальных и горизонтальных направляющих в точном исполнении приложенной инструкции.
3. Фиксация профиля не подготовленные стены гаража в следующем порядке:

• Вертикальные направляющие на противоположные друг другу стороны, с их креплением к стене монтажными (длинными) саморезами по нанесенной разметке.
• Соединение вертикальных направляющих горизонтальным профилем под углом строго 90 градусов с последующим жестким креплением к потолку.

1. Проводится сборка воротных панелей:

• На верхней панели по готовым заводским отверстиям крепятся угловые кронштейны, роликовые опоры, держатели и верхний нащельник.
• На средней панели – боковые опоры (держатели) и петли.
• Нижняя секция комплектуется также угловыми кронштейнами и внутренними петлями. Соединение секций в общую систему гаражных ворот. Монтаж выполняется путем вставки в вертикальные направляющие нижней панельной секции и фиксации роликов в держателях угловых кронштейнов. Точно таким же образом проводится сборка всего тела гаражных секционных ворот Doorhan. Ролики верхней панели по необходимости регулируют для плотного прилегания к притолоке. Между собой секции соединяют петлями.
• По окончанию сборки основных элементов на ворота крепятся дополнительные: ручки и запорные механизмы, пружины (при механическом варианте открывания – закрывания).
