Автоматика для откатных ворот: советы по выбору

Нюансы выбора автоматических ворот

Первое, что необходимо уяснить перед заказом автоматики для ворот — она устанавливается на очень долгое время, поэтому выбирать необходимо вдумчиво.

Выделим основные ошибки заказчика:

• заключение договора с не проверенными фирмами;
• покупка оборудования без установки;
• отсутствие в договоре пунктов про гарантию и обслуживание;
• заказ установки автоматики отдельно от монтажа ворот.

Интернет пестрит объявлениями о поставке оборудования  для въездных и гаражных ворот, но мало кто из фирм действительно является профессионалом. Перед тем, как наведаться по указанному на сайте адресу обязательно прочтите отзывы не только на самом сайте, но и в поиске, свяжитесь с фирмой, узнайте подробно об автоматике и документации на нее.

Автоматику для ворот лучше всего приобретать у фирм-партнеров производителей техники

Многие компании пользуются именитостью поставляемой техники и не считают нужным следить за качеством предоставляемых ими услуг. Одна из самых распространенных проблем с такими фирмами — отсутствие в договоре пунктов о гарантии и обслуживании техники, вам продают автоматику без каких-либо обязательств.

Отсутствие договора на обслуживание не так критично, как отсутствие гарантии, в первом случае клиент может воспользоваться вызовом мастера для диагностики, а во втором автоматика не подлежит бесплатной замене по браку даже в первый год.

Немало ошибок во время заказа совершают и сами покупатели. Например, решают заказать автоматику через несколько лет после монтажа ворот или настаивают на самостоятельной установке. Обе ошибки могут привести к плачевным результатам, так как стандартные условия для монтажа оборудования не будут соблюдены.

Специалисты Интбест.РФ рекомендуют заказывать ворота, автоматику и монтаж в комплексе, чтобы гарантировать максимально долгий и безремонтный срок службы конструкций, но мы не боимся сложностей и беремся за нестандартные заказы с не меньшим энтузиазмом.

Приводы для автоматизации

Исполнительный механизм, приводящий в движение всю систему, может быть разных видов:

• кривошипно-шатунный;
• с винтовой (червячной) передачей;
• с рейкой, зубчатым колесом;
• цепной передачей.

Для распахивающихся створок

Для создания распашной конструкции часто применяют приводы, относящиеся к линейной или рычажной группам. Чаще всего используют первую разновидность, она легко монтируется на распашные двустворчатые ворота, может двигаться в любую сторону. Здесь часто применяются самостоятельные изобретения, имеющие в своей основе винтовые передачи.

Когда полотно ворот навешано на столбы из кирпича или камня, используют рычажный механизм, он нее требует создания определенной точки опоры. Здесь применяют приводы, взятые с автоматических стеклоподъемников.

Автоматика для сдвижного полотна

Автоматика на ворота для сдвижения полотна может использовать устройства заводского производства. Оно будет включать в себя такие элементы:

• привод;
• рейка зубчатого вида;
• блок управления, оснащенный датчиками.

Интенсивность эксплуатации

Интенсивность выражается в процентах. Привода разделяются на 3 типа:

• интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
• интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
• высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.

На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.

Выбор привода

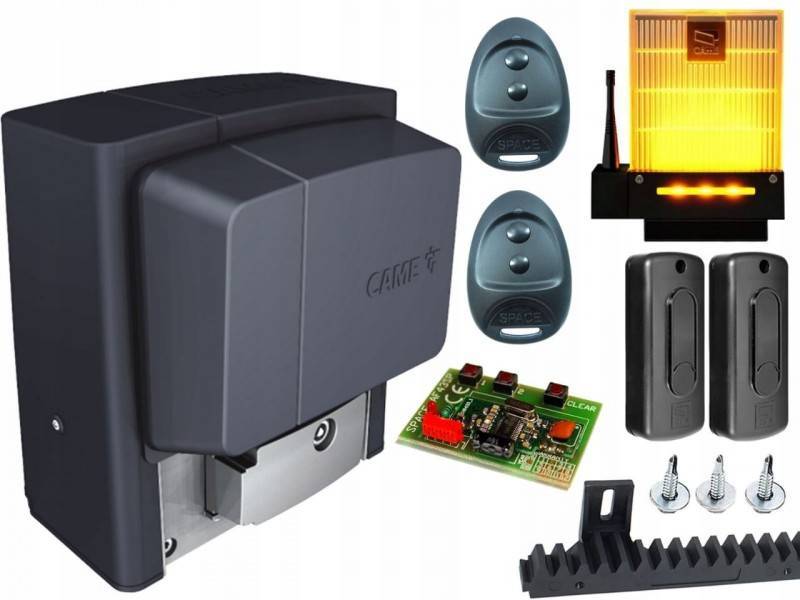

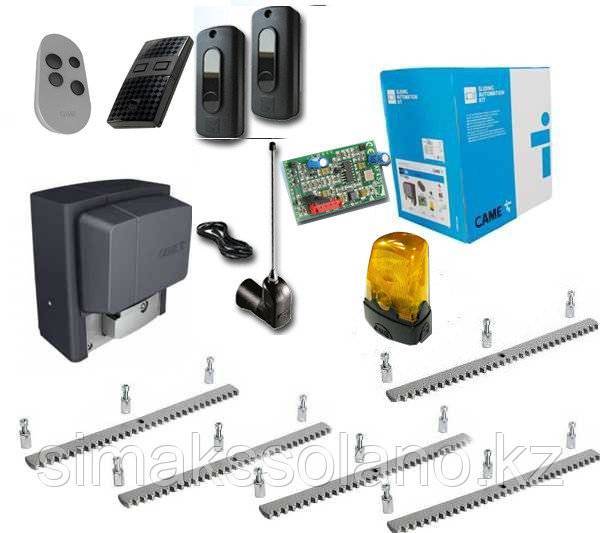

Стандартный комплект оборудования, предназначенного обеспечить автоматическую работу откатных ворот, состоит из:

• привода, за счет которого происходит движение полотна;
• блока управления механизмами;
• системы контроля, которой отводится охранная функция.

Привод, применяемый для работы автоматических устройств, может быть двух типов:

• электромеханический;
• гидравлический.

Несмотря на то что второй вариант дороже и сложнее, в эксплуатации он зарекомендовал себя как более надежный.

Тем не менее для откатных конструкций предпочтительным является электромеханический привод. Его конструкция состоит из электрического мотора, редуктора и шестерни. Та, в свою очередь, передает усиление створкам, в результате чего происходит движение полотна.

Привод устанавливается на фундаменте в непосредственной близости от ворот либо для него изготавливают специальный постамент.

Вне зависимости от того, к какому типу относится привод, любая автоматика оснащается системой защиты от перебоев с электропитанием. В связи с тем, что защитные блоки, встроенные в автоматику, оснащены датчиками и концевыми выключателями, обеспечивается регулировка скорости движения и остановка полотна.

Страны производители

Если рассматривать рейтинг приводов откатных ворот, то лидерами считаются — Китай и Европа. Имеются и отечественные бренды, например, AN-Motors и Doorhan, но их изделия производятся также в Китае. Что же выбрать?

Китайская автоматизация ориентирована на минимум затрат. Это означает, что снижается срок эксплуатации такого изделия. Однако имеются и надежные современные автоматические китайские системы. Например, от такого производителя, как Professional.

Если говорить о Европе, то здесь в лидерах несколько итальянских производителей: BFT, Nice, Came, Faac. Компании производят качественную и надежную автоматику. Помимо “итальянцев” на рынке преуспевают и немецкие изделия, но стОят они выше. Например, приводы концерна — Hörmann.

Рекомендации по выбору автоматики для ворот

Виды приводов. Выбор автоматики следует начать с определения вида привода ворот или дверей.

1. Откатные ворота открываются или закрываются путем перемещения всей створки вдоль забора или стены. Опорные конструкции могут располагаться на земле или над воротами. Выбор автоматики для такого привода зависит от веса створки, климатических условий региона и типа концевого выключателя.

2. Распашные ворота широко применяются для защиты от злоумышленников гаражей, стоянок, загородных участков. Они могут оснащаться как рычажным, так и линейным приводом. Механизм открывания/закрывания бывает электромеханическим или гидравлическим. При выборе автоматики следует учитывать направление перемещения створок и максимальный угол отклонения. Особый интерес проявляют домовладельцы к подземному варианту привода, который не мешает и не портит внешний вид ворот.

3. Автоматические гаражные ворота бывают секционными или подъемно-поворотными. Для комплектации их автоматикой необходимо знать мощность привода, площадь и вес полотна.

4. Интенсивность эксплуатации. Важным критерием при подборе автоматики для ворот является интенсивность эксплуатации. Отличие бытовых моделей от промышленных заключается в выносливости (максимальное количество циклов открывания/закрывания), стойкости к кратковременному превышению нагрузки, степени пыле- и влагозащиты.

Источник тока. Автоматика для ворот должна подключаться к какому-либо источнику тока.

1. У всех производителей есть модели, которые работают от бытовой электросети с напряжением 220 В. Этот вариант будет оптимальным в случае отсутствия перебоев с подачей напряжения.

2. Если ворота находятся вдали от магистральной электроэнергии, следует поискать автоматику, которая питается от аккумулятора. Нередко она идет в качестве дополнительной опции.

3. Самым современным источником тока являются солнечные батареи. У некоторых производителей есть автоматические системы с возможностью их подключения к зеленой энергии.

Элементы безопасности. Неотъемлемыми элементами автоматики для ворот являются устройства безопасности. Это фотоэлементы, датчики открытой калитки, защита от самопроизвольного опускания и т. д. Они предотвращают случайное столкновение ворот с человеком или транспортным средством.

Мы отобрали в обзор 14 лучших производителей автоматики для ворот. Их продукция широко представлена в специализированных магазинах России. При распределении позиций редакция журнала simplerule опиралась на мнение экспертного сообщества, учитывая отзывы отечественных потребителей.

КРИТЕРИЙ № 4

Накатной ролик и ловушки

Обратите внимание на то, что накатной ролик должен быть обязательно изготовлен из металла, поскольку пластмассовый ролик из-за высоких нагрузок, которые на него оказываются, очень быстро «рассыпается» и перестает выполнять свою функцию, вследствие чего дополнительная нагрузка уже приходится на шину и несущие каретки, что отрицательно сказывается на их сроке службы.

Рис.6. Полноценный накатной ролик слева, «одноразовый» справа.

Верхняя и нижняя ловушки должны иметь закрытую форму с ребрами жесткости, благодаря чему в случае отклонения створки, например из-за ветра, они легко направят ее в нужном направлении и сами при этом не разогнутся. Простая металлическая скоба с этой задачей может не справиться, что приведет к выходу ловушки из строя и, как следствие, к отсутствию фиксации ворот в закрытом положении.

Рис.7. Верхняя ловушка слева, тонкая скоба справа.

Основные характеристики для выбора

Чтобы привод служил максимально долго в домах и коттеджах, перед покупкой нужно оценить конкретные параметры системы, а также условия, в которых он будет работать. Основные характеристики заключены в:

• Климатических условиях;
• Мощности привода;
• Типе питания;
• Наличии блока питания;
• Стоимости.

Состоит система для откатных ворот из активного блока управления, редуктора, электродвигателя и шестерни.

Если в редукторе шестерни пластмассовые, то срок гарантии автоматически снижается в три раза.

Климатические условия

Погодные условия играют одну из главных ролей при выборе. Агрессивную среду, регулярные обильные осадки, перепады температур выдержит далеко не каждый механизм. Поэтому привод для откатных ворот выбирается, исходя из того, какой климат в регионе, где планируется монтаж агрегата на створки ворот.

Нередко шестерни изготавливают из пластика, пластмассы. Так как это элементы, которые наиболее активно участвуют в работе механизма, то нагрузка на них падает соответствующая, да и процесс изнашивания выше. А если еще для местности типичны сильные морозы или зной, то даже особые смазки системе не защитят пластиковые шестерни под воздействием климатических условий.

Если регион имеет более-менее устойчивый климат, то этот показатель не так важен и можно спокойно делать упор на функции устройства.

Мощность

Важным критерием выбора можно считать также и мощность привода. Выбирать по этому параметру нужно автоматику для ворот с учетом их конкретной конструкции с откатом. Если они имеют массу в 400-600 кг, то лучшим выбором привода будет мощность. То есть запас мощности превышает показатель на 100-200 кг. Если проемы большие и увесистые, то необходим мощный мотор, в противном случае он очень скоро выйдет из строя. Тогда движение полотна будет проходить не только быстро, но и бесшумно.

Питание

Для мощного оборудования это очень важный критерий, в то время как для приводов в 300 кг данный параметр второстепенен. Особо требовательные к устройству системы конструкции требуют постоянного и бесперебойного питания от сети (имеется ввиду 220 вольт). Если использовать электроприводы с такой же мощностью, но в отношении 24 вольт, то вспомогательное дополнительное оборудование быстро придет в негодность. Из-за этого мощные механизмы следует подбирать с питанием от сети, а вот маломощные механизмы вполне могут обойтись и 24 вольтами.

Приводы с показателем в 24 В применяются на установках резервных аккумуляторов. Это позволяет решить проблему с перебоями питания. С другой стороны, эта система будет дороже, но при этом и более чувствительна к сопротивлению. Блоки питания нужны лишь в тех ситуациях, когда система будет работать от сети в 24 В. Он помогает преобразовать стандартное напряжения в стабильный вольтаж, необходимый для работы системы.

Цена

Этот параметр зависит от функциональности, параметров и бренда производителя системы для откатных ворот. Средняя стоимость составляет в пределах 300-400 долларов, хотя есть модели как подешевле, так и подороже. Но системы с ценой от 500 долларов можно пропускать, так как их мощности обычно рассчитаны на промышленные объекты с высокой пропускной способностью и частым пользованием створок. А вот возможность использовать агрегат при различных погодных условиях не так сильно влияет на ценник.

Производители

Ворота Alutech позиционируются как универсальные устройства. Могут комплектоваться как приводами AN-Motors, у которых цена вполне демократичная, так и более дорогими устройствами от Nice и Marantec. Подобрать можно нужный вариант без особого труда. Оборудование компании Alutech представляют в России не один дилер, каждый из них может предложить ощутимые скидки.

Came – одна из наиболее известных торговых марок. Особенно популярен привод Came для откатных ворот. Хорошие отзывы собирает модель Came BX-78, она безотказно работает с воротами, которые весят до 780 кг. Она имеет такие функции:

1. Саморазблокировка;
2. Датчик, следящий за движением;
3. Датчик обнаружения препятствий;
4. Управляющий блок.

Модель привлекательная еще и тем, что ее несложно установить своими руками.

В оборудовании также есть функции:

1. Усовершенствованная система управления;
2. Изолированность движка и блока управления;
3. Декодер совместим с разными передатчиками, способен также запоминать коды.

Есть специальная система, которая предохраняет двигатель от излишних нагрузок. Стоимость – приблизительно 15 тысяч рублей. Модель Вх-243 лучше всего функционирует с воротами весом до трехсот килограмм. Такой формат оптимален для частных домовладений.

К достоинствам модели можно отнести:

1. Универсальную плату управления;
2. Светодиодный индикатор, который дает возможность диагностировать состояние системы;
3. Простота монтажа;
4. Редуктор легко разблокируется ключом.

В случае перебоев с электричеством срабатывает режим, в котором будет задействована запасная батарея.

Продукция Doorhan – одна из лучших на рынке. Ее преимущества:

1. Надежность;
2. Множество модификаций;
3. Простота.

Для распространенного формата ворот весом до 800 килограмм походит система «Doorhan Sliding – 800 KIT». Она безотказно функционирует даже при -20 градусов. Двигатель и редуктор расположены в едином блоке, что дает возможность функционировать оборудованию эффективнее. Все узлы рассчитаны на работу в суровых зимних условиях России. Стоит подобная модель порядка 15 тысяч рублей.

Хорошая линейка автоматических приводов Faac, они качественно сделаны и функциональны. В устройствах от этого производителя есть особые микропроцессорные узлы, двухдисковые сцепления в масляной емкости – все это позволяет устройствам функционировать действенно и без сбоев.

Faac 741KIT спроектирован для ворот, вес которых не превышает 950 килограмм. Нормальная работа может происходить даже при температуре -30 градусов. Компания придумала особую смазку, которая не боится холодов и надежно предохраняет редуктор от заклинивания. В комплектации также есть:

1. Привод с пультом управления;
2. Лампа;
3. Узлы безопасности;
4. Приемник.

Блок управления заключен в корпус из сверхпрочного пластика, это предохраняет его от механических повреждений.

Откатные ворота, которые производятся фирмой Hormann, идеально подходят для таких объектов:

1. Склады;
2. Цеха;
3. Ремонтные базы;
4. Строящиеся объекты.

Производятся они в самых разных форматах. Это очень надежные изделия, которые могут служить очень долгое время без профилактического ремонта.

Продукция компании Sommer (Германия) признана во всем мире. Ее продукция отличается высоким качеством и надежностью. «Изюминка» Sommer – приводы, снабженные автоматикой, позволяющей определять препятствия.

Итальянские производители также широко представлены на рынке. Широко известна фирма Came (Италия). Ей принадлежит множество ноу-хау разработок в области работы автоматики. Производители из Китая все более активно противостоят европейским брендам, с каждым годом делая продукцию лучше по качеству, но с ценами заметно ниже.

Например, китайская компания Gant неуклонно увеличивает свою долю на рынке как России, так и других стран. Оборудование недорогое, отличается простотой и надежностью, что дает возможность эксплуатировать технику при любых погодных условиях.

Установка автоматики на раздвижные ворота

Поставить электропривод для раздвижных ворот можно в любой момент срока службы ворот. От качества монтажных мероприятий зависит не только производительность конструкции, но также надежность, комфорт и длительность эксплуатации.

Наличие собственного производства, опыт и высокопрофессиональный штат сотрудников позволяет нам гарантировать качественный монтаж защитных конструкций и комплектующих. Помимо установки мы проводим качественное сервисное обслуживание, в том числе после истечения срока гарантии.

На сайте компании «Ворота-24» представлена исключительно надежная электромеханическая продукция, аксессуары и комплектующие от знаковых производителей Европы, включая лидеров рынка – фирм DoorHan, Alutech, Came, Nice.

Вот еще несколько заметных брендов электроприводов:

• Doorhan – отечественная автоматика, выполненная безупречно и нацелена на долгий срок службы. Хорошо справляется с большими нагрузками и имеет отличные отзывы.
• Hormann обеспечивает быстрое открывание и закрывание створки при любых климатических условиях. Все детали соответствуют международным стандартам качества.
• An-motors – не дорогой, но надежный электропривод, доступный многим. Двигатель и электроника изготавливается по новейшим технологиям в Белоруссии.

Зная основных производителей, задача, как выбрать автоматику для ворот, становится легко разрешимой. Если еще остались сомнения, вы всегда можете обратиться в нашу компанию. Наши менеджеры проконсультируют вас по телефону по любым вопросам, связанным с покупкой автоматики.

Конструкция механизма ворот в общем виде

Самодельный привод для откатных ворот

Откатные полотна работают на роликах или рельсах, обе модели различают по методу технического обустройства. Для передвижения откатной створки освобождают полосу вдоль ограды, рельеф в этом месте должен быть ровным. При возвышенностях механизм испытывает дополнительные усилия, выходит из строя.

Автоматическое устройство открывания включает систему несущих прогонов и шарниров, механизмы бывают стационарные и на передвигающихся колесах. Эффективность обеспечивают два роликовых устройства, которые движутся вдоль балки определенного сечения. Система с передвигающимися роликами относится к бюджетным вариантам, но требует установки фундамента под направляющий рельс и применения системы подшипников.

Конструкции с консолью не имеют второго рельса, створку навешивают на выдвижную балку. При открывании полотно отстоит от поверхности земли на 10 см, что позволяет осуществлять беспрепятственное движение. На консольном прогоне ставят зубчатую рейку с торцевыми элементами для регулировки открывания воротного полотна.

Концевые аксессуары исключают случайный удар створки по проходящему человеку или проезжающему авто в проходе. Калитку часто совмещают с полотном, и также снабжают автоматикой. При отсутствии электричества есть возможность разблокировки системы для ручного открывания створки ворот.

Как собрать и установить каркас

Первым делом все детали системы следует распаковать и разложить

Обратите внимание, на заводскую инструкцию по монтажу секционных ворот Дорхан, которая идет в комплекте. Обязательно прочитайте инструкцию и четко следуйте ее рекомендациям

Примерьте вертикальные стойки к проему и наметьте их расположение. Учитывайте, что нижнюю часть полотна следует приложить таким образом, чтобы ее боковые стороны максимально равномерно заходили за края гаражного проема.

Выверяется горизонтальность расположения панели.

Монтажная схема вертикальных профилей производится таким образом:

1. Вертикальные профили монтируются по нижней части секции таким образом, чтобы техническое расстояние от торцевой кромки до узла направляющих не превышало 25–30мм.
2. После этого необходимо на профилях отметить места крепления стоек и сделать отверстия для крепежных элементов (дюбелей).
3. Установка вертикальные стоек опоры будет последующим действием. Их монтаж проводят по обе стороны портала.
4. При помощи соединительных угловых пластин будет происходить добавление горизонтальных направляющих. Их полная фиксация происходит с помощью болтовых соединений.
5. Далее работа ведется с угловыми кронштейнами по вертикальным стойкам.

Как сделать автоматические распашные ворота своими руками просто и недорого

Автоматика для откатных ворот, сделанная своими руками, не является недостижимой, когда человек обладает минимальными техническими навыками.

Для создания такой системы понадобится такой набор инструментов:

• шуруповерт;
• рулетка;
• дрель (перфоратор);
• молоток;
• плоскогубцы;
• крепежные элементы.

После подбора необходимого инструментария, важно осмотреть опорные колонны, оценив их состояние. Чтобы смонтировать линейный привод, нужно иметь максимальное расстояние от крайне части столба в 150 мм

Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок.

Монтаж автоматики следует проводить строго по инструкции, что прилагается к аппаратуре. Отклоняться от неё нельзя ни на шаг, чтобы не нарушить работу устройства

К примеру, очень важно правильно выбрать место для установки системы. Даже бетонное и кирпичное основание, может потребовать дополнительного укрепления

После окончания монтажа автоматической системы, её подключают к снабжению электричеством. После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока.

Основные моменты при выборе привода

Любой опытный и успешный человек без проблем может вам сказать, что детали играют важнейшую роль. Если посмотреть на фото привода для откатных ворот разных производителей, то довольно сложно будет найти значимые отличия. Все потому, что они скрываются внутри устройства, а потому могут менять характеристики прибора.

При желании можно найти и другие особенности, вроде наличие питания от сети или аккумулятора, но нас это сейчас не интересует.

С мощностью все должно быть предельно понятно – чем тяжелее ворота, тем мощнее должно быть устройство привода для откатных ворот, но даже здесь есть свои подводные камни.

Касательно погоды, то здесь важны как осадки, так и общий температурный режим в вашем регионе. Все дело в том, что некоторые модели могут испытывать определенные проблемы в климате вроде нашего, где зимой в отдельных городах температура может опускаться на 30-40 градусов ниже нуля.

Прежде всего температуры сказываются на основных цепях и механизмах, из-за чего определенные модели, выпущенные в других странах, иногда не очень хорошо работают в нашем климате.

Похожая ситуация и с жарой, но ее влияние при этом не столько велико, ведь перегрева все равно быть не должно, поскольку механизм работает не постоянно.

Остальные особенности, которые мы ранее отмечали уже, чаще всего выступают в виде бонуса, а потому обязательными не считаются. Далее хотелось бы рассмотреть названные нами пункты более детально.

Обзор

Рассмотрим модели некоторых брендов подробнее. Например, системы Doorhan отличаются малой шумностью и стабильной работой. Покупатели могут выбрать из обширного набора вариантов. Эффективность автоматики возможна при температурах до -20 градусов. В качестве дополнительного оснащения производитель предлагает лампочки сигналов, встроенные датчики, блочки и пульты.

Привода бренда допускается использовать достаточно интенсивно, так как движок и редуктор размещаются едино и обеспечены жидкой смазкой. Стабильность и бесперебойность зависит от улучшенных защитных систем. Привода имеют хорошее обеспечение от пыли и влаги. Цена автоматики приемлемая.

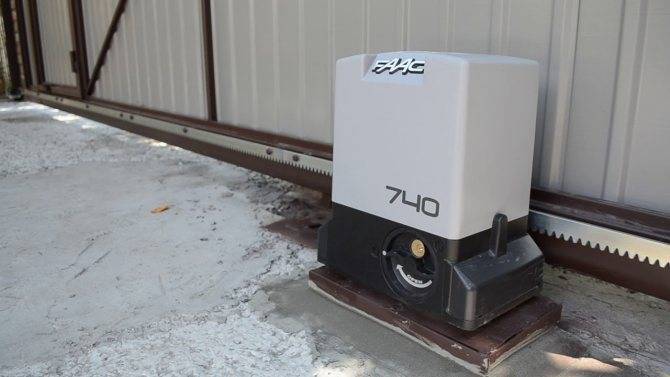

Производитель Faac также предлагает покупателям множество моделей. В оборудовании сочетается отличное качество и высокая производительность.

Оборудование отличается эффективностью благодаря масляной ванне, в которой находятся микропроцессорные блоки. Фирменная смазка является препятствием для проблем даже при 30-градусных морозах. Поэтому продукция этой компании успешно эксплуатируется в суровых условиях российского Севера и Сибири.

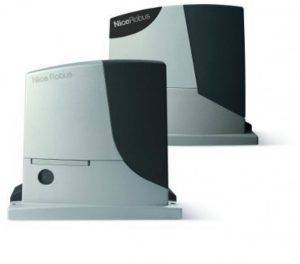

Nice представляет на рынке рычажные и линейные движки. Система превосходного дизайна, проста в использовании, безопасна. Модели приводов экономичны, при этом эффективны при температуре от -20 до +50. Автоматика снабжается удобной регулировкой, надежной фурнитурой. Встроенное программное обеспечение позволяет осуществлять контроль состояния их систем.

Монтаж элементов безопасности автоматических ворот

Сигнальная лампа создает световую сигнализацию при перемещении полотна. Она предупреждает об опасности тех, кто остался в проеме. Фотоэлементы не позволяют створкам закрыться, если в проеме находится машина, человек или животное.

Проводку для всех этих механизмов прокладывают еще на стадии закладки опор. Тогда все кабели и скрутки будут надежно спрятаны. Если все это не сделать заранее, тогда придется сверлить отверстия в столбах. Провода тогда будут проложены через въезд. Но еще предстоит демонтировать тротуарную плитку или асфальт. Это принесет дополнительные расходы денег и времени.

Оптимальное решение при этом всем – поручить работу профессионалам. Они выполнят работу качественно, надежно и нанесут минимальный ущерб окружающему пространству. После установки обязательно проверьте, как работают фотоэлементы. Запустите ворота, а сами встаньте в проем. Воротные створки должны резко прекратить перемещение и закрыться.

Схема подключения автоматики привода для откатных ворот

Схема подключения автоматики для ворот

Двигатель фиксируют перед подсоединением автоматики.

Схематичный порядок работ:

1. соединение зубчатой планки и шестеренок мотора;
2. введение в работу торцевых выключателей;
3. регулировка перемычек на адаптере управления;
4. включение питания;
5. настройка дистанционного пульта;
6. наладка концевых реле и времени;
7. подсоединение к схеме периферийных приборов (сигнальных ламп и фотоэлементов).

В случае самостоятельного подключения автоматики нужно вначале собрать схему на столе, затем перенести практические навыки в реальные обстоятельства

Важно выбрать регламент правильного срабатывания концевых выключателей

Механические торцевые реле фиксируют болтами, чтобы они не слишком сжимали спираль.

Фотоэлементы ставят напротив друг друга на столбах. Передатчик к ним подключают двухжильным проводом, а приемник — четырехжильным. Сигнальную лампу подсоединяют к клеммам управляющего блока так, чтобы лицевая часть была обращена к дороге.
