Подвесы для гипсокартона: разновидности и их характеристика

Общий порядок монтажа

Выполняют разметку точек расположения на потолке. Затем согласно разметке просверлить отверстия под крепление к потолку. После этого приступают к монтажу. Крепить дюбелями или анкерными соединениями. Лучше последними, поскольку они удовлетворяют требованиям пожарной безопасности – потолок не рухнет даже, если сгорит пластиковый стакан дюбеля. После фиксации несущих профилей к усикам выполняют проверку плоскости потолка при помощи уровня. После подгонки профили крепятся к подвесам саморезами, а лишние части «усиков» загибаются, прижимаются и фиксируются к профилю также саморезами.

Монтаж регулируемых примерно одинаков. Сначала устанавливают верхнюю тягу. Крепить к потолку анкерами. После того, как профили установлены, подвесы просто надеваются на тягу и вставляются в профиль, некоторые зажимаются. Затем выполняется подгонка длины проволоки для обеспечения требуемой высоты и ровной поверхности гипсокартона. После этого все фиксируется саморезами.

Способы крепления профиля

Если по алгоритму сооружения конструкции у начинающих ремонтников не возникает вопросов, то с выбором способа крепления профилей между собой часто возникают проблемы.

Можно выделить 3 основных способа крепления профиля под гипсокартон. В основном они отличаются степенью сложности работ, на надежность результата, по мнению специалистов, методики соединения металлических элементов почти не влияют.

Использование специального крепежа

Самый «правильный» способ монтажа предполагает использование специального крепежа, который выпускают производители профиля. Помимо сложности расчетов нужного их количества, у неопытных мастеров могут возникнуть проблемы с наращиванием и фиксированием стоек с помощью данных элементов.

Главный вопрос, возникающий при использовании специального крепежа, — как следует обрезать профили, чтобы они были зафиксированы надежно и без болтания, а стойка не выгибалась и не деформировалась? Прежде чем резать элементы, следует производить тщательные замеры, а затем:

• при соединении удлинителем элементы стойки укорачиваются в общем на 10-15 мм;
• для фиксирования крабами и боковыми соединителями перемычки укорачивают на 5 мм.

В целом монтаж каркаса таким способом довольно прост, вам практически не потребуется использовать и саморезы, поскольку все изделия прочно защелкиваются на профилях. Применять шуруповерт можно в тех случаях, когда вам покажется целесообразным дополнительное укрепление узла с помощью метизов.

На саморезы

Это самый популярный способ крепления металлических элементов каркаса между собой. Конечно, прочность узлов будет ниже, нежели в случае с использованием специальных элементов, но при монтаже плоской стены без полок нагрузка на соединения будет минимальной.

Крепление на саморезы может производиться тремя способами: без резки металла, и с надрезанием и с усилением.

1. При креплении без резки профиль фиксируется на направляющем нахлестом и закручиванием саморезами. Угловые соединения также скручиваются метизами после стыковки. Специалисты не рекомендуют таким образом наращивать стойки — наложение нескольких профилей друг на друга приведет к неизбежной потери правильной геометрии.
2. Крепление с надрезанием профиля требует при замерах прибавлять с каждой стороны по 4 см «на швы». Если на узел не планируется особой нагрузки, бортики на краях детали можно срезать ножницами по металлу, оставив только основание, которое будет накладываться на соседнюю стойку. Для дополнительного усиления в перемычках или проемах бортики к месту стыка с обоих боков надрезаются под углом в 45 градусов и профиль складывается «коробочкой».
3. Еще более надежное крепление перемычек создается за счет накладывания с обеих сторон на направляющие в место соединения нарезанных десятисантиметровых кусков профиля. Подготовленные элементы прикручиваются к участку, на который потом подводятся перемычки и фиксируются на направляющей и дополнительно — на бортиках усилительного куска двумя-тремя метизами.

Особенности листов гипсокартона

Гипсокартоновые листы или ГКЛ применяются во многих сферах при проведении ремонтно-строительных работ, таких как:

Классический вариант гипсокартона – это лист, изготовленный прессованием, с сердцевиной из гипса и картоном для облицовки. Гипсокартон классифицируется по назначению.

Стеновым. Изготавливается бело-серым цветом, толщиной 12,5 миллиметров. Цена их меньше, чем остальных видов гипсокартонных листов. Используется при:

1. ремонте и устройстве стен или межкомнатных перегородок;
2. создании ниш;
3. изготовлении полок;
4. оформлении подвесных конструкций.

Потолочным. Отличается меньшей толщиной, не более 9,5 миллиметров, что значительно облегчает монтируемую конструкцию. Используется:

1. для обшивки потолка;
2. для создания многоуровневых конструкций;
3. при создании арок и прочих криволинейных конструкций.

• Арочным. Имеет наименьшую толщину из аналогичных материалов, не более 6,5 миллиметров. Применяется при создании различных радиусных конструкций разной кривизны.
• Влагостойким. Маркируется как ГКЛВ, внешние листы окрашены зеленым цветом. Материал почти не впитывает влагу, поэтому он используется при отделке ванной комнаты, туалетов и прочих помещений, где влажность воздуха повышена.
• Огнестойким. ГКЛО имеет поверхность красного цвета. Отличается армированной внутренней структурой, что придает материалу стойкость к огню и большой температуре.
• Фасадным. Листы гипсокартона с обеих сторон покрываются стекловолокном. Стандартная толщина их 12,5 миллиметров, поверхность окрашена в ярко-желтый цвет.
• С утеплителем. Представляет собой модификацию стандартного листа, к которому клеем прикрепляется пенополистирольный блок. Толщина слоя утеплителя может быть до 60 миллиметров, отделанные ими стены имеют высочайшие изоляционные параметры.
• С покрытием из винила. Это современное решение с повышенной универсальностью отделочного материала. На одной стороне листа существует декорированное виниловое покрытие. При поставке в комплекте к ГКЛ входят универсальные профили и такой же расцветки элементы для стыковки листов, что позволяет монтаж стен производить с уже готовыми решениями по цвету.

Листы гипсокартона могут быть:

• Шириной свыше 60 сантиметров.
• Длиной свыше 2,5 метров.

Особенности гипсокартонных листов определяют и разный способ их крепления своим руками.

Расчеты в зависимости от схемы сборки потолка

Для потолочных конструкций рассчитать количество направляющих и расстояние между ними можно, исходя из типа конструкции для потолка из гипсокартона.

Подсчеты для одноуровневого потолка.

Определение числа направляющих “UD”:

• определяем расстояние от основы каркаса до потолка. Эта дистанция зависит от степени неровности и наличия/отсутствия встроенной подсветки. Например, при использовании софитов нужно отступать не менее чем на 5 см;
• если встроенных светильников не будет, тогда основу сооружения можно монтировать сразу на потолок;
• расход основного профиля будет равен периметру комнаты. Полученное число округляется в большую сторону;
• для потолочной основы из гипсокартона расстояние между соседними рейками составляет 50-60 см.

Одноуровневый потолочный каркас

Определение сумы стоечных “CD”:

• так как расстояние между соседними направляющими может быть от 50 до 60 см, тогда длина перемычек может составлять 48-58 см по аналогии с каркасом для стен из гипсокартона;
• далее подсчеты проводятся по той же схеме, которая описана для стен.

Если потолок имеет небольшой периметр, тогда можно вообще обойтись без перемычек.

Расчет для многоуровневого потолка.

ГКЛ позволяют создать самые разнообразные потолочные конструкции. Здесь все зависит от финансовых возможностей и фантазии хозяина квартиры. Поэтому схема каркаса может содержать самые разнообразные элементы любой сложности. При этом сама конструкция может содержать от двух до нескольких уровней. Поэтому на чертеже необходимо указывать каждый уровень с высчитанными параметрами.

Монтаж многоуровневого потолка требует:

• усиления каркаса для того, чтобы он смог выдержать всю требуемую нагрузку;
• усилить следует только там, где это необходимо – вблизи вертикального участка. В противном случае мы перегрузим каркас, и он может свалиться на голову.

Многоуровневая каркасная конструкция

Расчеты подобной потолочной конструкции выглядит так:

• первый уровень рассчитываем по аналогии с простыми подвесными потолками из ГКЛ. Этот уровень является одинаковым вне зависимости от вида последующих уровней;
• поскольку здесь идет усиление конструкции, стоечные профиля крепятся чаще – каждые 50 см. При этом расстояние меж направляющими лучше тоже уменьшить и сделать максимум 50 см;
• далее все выкладки делаем по аналогии с первым уровнем потолочной основы.

Второй уровень:

• стоечные “CD” крепятся плотнее. Расстояние между ними теперь будет составлять 40 см;
• такого же размера следует делать шаг меж поперечными перемычками;

Обратите внимание! Данные параметры касаются только того участка конструкции, на которую будет приходиться основная нагрузка. Все остальные элементы надо рассчитывать, исходя из их периметра (для прямоугольных и квадратных частей) или диаметра (для круглых, эллипсовидных и овальных частей). Все остальные элементы надо рассчитывать, исходя из их периметра (для прямоугольных и квадратных частей) или диаметра (для круглых, эллипсовидных и овальных частей)

Все остальные элементы надо рассчитывать, исходя из их периметра (для прямоугольных и квадратных частей) или диаметра (для круглых, эллипсовидных и овальных частей).

Расстояние меж двумя уровнями определяется наличием встроенной подсветки. Наиболее оптимальным считается расстояние между двумя уровнями потолка в 60 мм.

Следуя этим рекомендациям, вы легко сделаете все необходимые расчеты самостоятельно.

Давно ушел в прошлое потолок, покрашенный побелкой или оклеенный безвкусными фотообоями, изображающими “звездное небо”. Прогресс производства отделочных материалов дал возможность применять более интересные решения при ремонте, одним из которых стали каркасные конструкции, обшитые гипсокартоном. Их монтаж, выполненный при помощи потолочного профиля и специальных комплектующих, производится очень легко и довольно быстро, существенно сокращая сроки ремонтных работ.

Аспекты правильного проведения расчетов

Для начала разберемся, что нужно для сборки конструкции:

• Основные стойки CD;
• Направляющие элементы UD;
• Подвес прямой;
• Соединитель одноуровневый “краб”;
• Крепежные элементы.

Разберем все элементы по порядку.

Основной профиль

Рассмотрим особенности выбора и расчетов данного вида изделий:

Иллюстрация	Описание
	Стойки имеют размер 60х27 мм. Стандартная длина изделий — 3 метра, но можно найти и варианты на 4 метра, если они будут удобнее в вашем случае. Для расчетов мы будем использовать самый распространенный тип длиной 3 метра, его можно купить в любом строительном магазине.
	Определяется шаг расположения каркаса. Есть два основных варианта — шаг элементов в 60 см и шаг в 40 см. Второе решение применяется там, где нужна особая прочность или крепится гипсокартон толщиной 12 мм. Для листов толщиной 9 мм хватит и шага в 60 см.
	Не забудьте учесть перемычки. Они повышают жесткость конструкции и располагаются с шагом в 60-80 см. Если у вас каркас с шагом в 40 см, то особой потребности в перемычках нет, он и так получится жестким. Сколько нужно профиля для крепления 1 кв метра гипсокартона? Используйте простую формулу — 1 штука на квадрат, и вы не ошибетесь. Это универсальный показатель, который обеспечивает точность расчета в 90% случаев.

Пристенный профиль

Направляющие элементы рассчитываются таким образом:

Иллюстрация	Описание
	За эталон берется элемент длиной 3 метра. Размер изделий 24х27 мм, и он рассчитан под точное выставление остальных элементов. Как и в вышеописанном случае, нужно выбирать элементы, изготовленные из листа толщиной 0,55 мм и более.
	Измеряется периметр помещения. Вам нужно сделать эскиз с соблюдением всех пропорций, чтобы вы могли видеть длину и ширину потолка в комнате. Если помещение неправильной формы, то на бумаге отражаются все сложные участки.
	Рассчитывается количество направляющих. Так как они крепятся по всему периметру, то вычисляется длина всех стен в погонных метрах. Полученный показатель делится на 3 и округляется в большую сторону, так у нас получается количество в штуках. То есть тут не определяется расход профиля на 1м2 гипсокартона, а суммируется длина всех поверхностей, к которым прилегает потолок.

Подвесы и соединители

Без этих элементов невозможно соорудить каркас, поэтому разберемся, как своими руками провести все необходимые вычисления:

Иллюстрация	Описание
	Определяется схема расположения каркаса. На фото показано, где расстояние между профилями 60 см и шаг между подвесами 50 см. Начертив простейшую схему, вы без труда проведете все необходимые расчеты. Про запас добавляйте 5-10%, чтобы при необходимости усилить отдельные участки.
	Удлинитель продольный. Так называется специальный соединительный элемент, который позволяет совместить два профиля, при этом сохранив идеальную геометрию готового изделия. Используется, если длины стандартных изделий недостаточно. Точное количество считается по соединениям.
	Соединитель одноуровневый “краб”. Применяется для фиксации перемычек. Использование таких элементов делает конструкцию намного прочнее и упрощает рабочий процесс. Даже неопытный мастер без труда соберет надежный каркас. Что касается расчета, то стоит определить площадь помещения в квадратных метрах, а потом этот показатель умножить на коэффициент 1,7.

Крепеж

Что касается этого аспекта, то инструкция по расчетным работам выглядит так:

Дюбель-гвозди. Используются для крепления направляющих, а также для фиксации прямых подвесов. Количество определяется просто: шаг расположения при креплении направляющих на стены равняется 40 см, а на каждый подвес должно приходиться по 2 дюбеля. Длина обычно составляет 40-50 мм, диаметр — 6 мм;

Дюбель-гвозди надежно фиксируют каркас в бетоне

Саморезы для профиля. Их еще называют клопы или семечки, обычно они имеют длину от 9 до 12 мм. Есть два типа изделий — со сверловым и острым наконечником, второй вариант предпочтительнее, так как обеспечивает более надежное крепление элементов. Что касается расхода, то на квадратный метр приходится около 10 штук, их цена невелика, поэтому можно брать крепеж с небольшим запасом;

С помощью клопов металлические элементы соединяются между собой

• Саморезы
• для гипсокартона. Чаще всего используется вариант 3,5х25 мм, который подходит и для листов толщиной 9, и для листов толщиной 12 мм. Если у вас стандартный шаг профилей в 60 см, то на квадратный метр расходуется в среднем 23 самореза.

Саморезы с мелким шагом хорошо крепят гипсокартон к металлическому каркасу

Это все, что нужно знать про расчет гипсокартона и профиля на потолок, все достаточно просто, и работа по силам любому человеку.

фото и видео вариантов для «Армстронга» и гипсокартона

Монтаж подвесного потолка – непростой процесс, требующий применения различных приспособлений. В частности, подвесов. Эти элементы необходимы для качественного закрепления конструкции, придания ей необходимого уровня жесткости. Поэтому они должны быть размещены в нужных местах и в необходимом количестве.

Подробнее о подвесах

Подвесы, в случае гипсокартонной конструкции, удерживают металлический профиль, который, таким образом, крепится к потолку. В результате образуется воздушная прослойка между черновым потолком и чистовой плоскостью, где прекрасно скрываются коммуникации и дефекты перекрытия.

Подвесы делают из низкоуглеродистой гальванически оцинкованной стали – как и сам профиль. Как они выглядят, можно посмотреть на фото. Учитывая конструкцию потолка, высоту и конфигурацию, применяется необходимое количество подвесов.

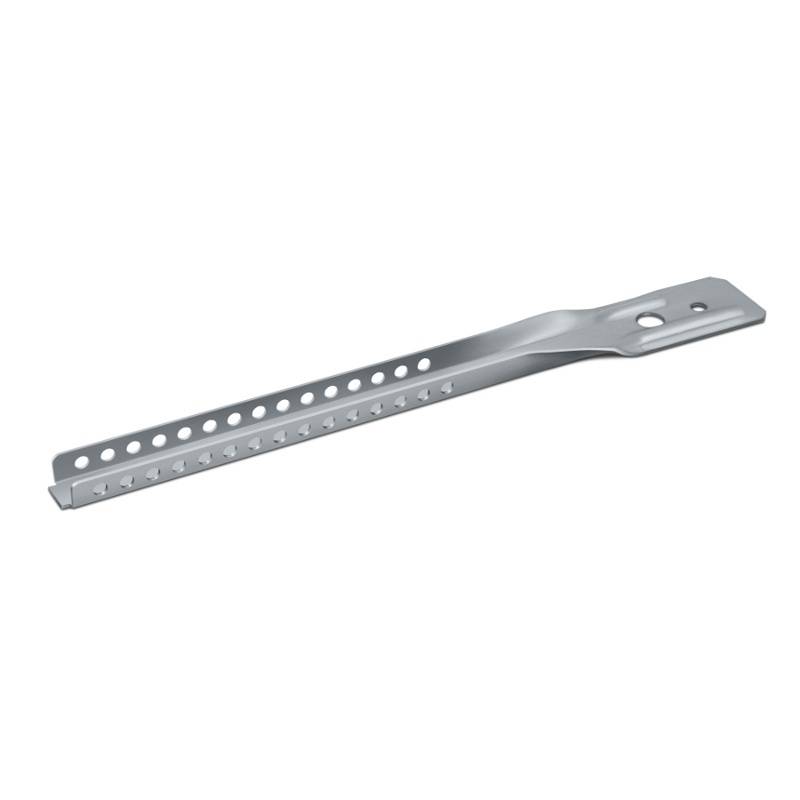

Прямые

Это самый простой вид. Выглядит он как металлическая пластина с отверстиями и надрезами, благодаря чему ей легко придается П-образная форма, а затем к ней прикрепляется профиль (подбирая необходимое отверстие). Фиксация происходит при помощи саморезов. Если концы подвеса выглядывают за границы профиля, мешая установке гипсокартона, их загибают внутрь. Либо их можно отрезать, используя ножницы по металлу.

Такие подвесы могут быть применены, если высота перекрытия небольшая. Ведь благодаря такому элементу можно добиться подпотолочного пространства все лишь в 6 см. Для изготовления используется материал толщиной 9 мм. Распространенная длина – 65 и 125 мм.

Регулируемые прямые

Есть также модернизированный прямой подвес – регулируемый. Он позволяет осуществлять регулировку уровня в пределах от 59 до 108 мм. Способен выдержать нагрузку более 40 кг. Благодаря наличию ограничителей соскальзывания сначала можно закрепить потолок, а потом выровнять по уровню.

Универсальные регулируемые прямые

Имеют две части и соединительную шпильку. Позволяют регулировать уровень от 85 до 294 мм. Благодаря наличию универсального якорного самозахвата каркас удерживается надежно и жестко.

Двухуровневые быстрые

Используются для перекрестного соединения профилей, если монтируется двухуровневый каркас. С ними удобно и просто работать. А фиксация выполняется за счет перекрестного защелкивания.

С проволочной тягой

Если же высота перекрытий больше, а опустить потолок нужно значительно, то для этих случаев подойдут подвесы с проволочной тягой и зажимом.

Диаметр проволочной тяги составляет 4 мм, она имеет для анкерного крепления проушину. Это с одной стороны, а с другой – фиксацию в стальном зажиме. Регулируя длину проволочной тяги, можно поднимать или опускать потолок на требуемый уровень. А лишняя часть подвеса удаляется.

Стандартными являются длины 1 и 0,5 м.

Вспомогательные элементы

Очень часто при сооружении гипсокартонной конструкции требуются длинномерные профили. Как известно, стандартная их длина варьируется от 3 до 4 м. Чтобы удлинить такие элементы, а также дополнительно укреплять стыки профилей, используются удлинители. А если необходимо обеспечить пересечение профилей под прямым углом – «крабы» — одноуровневые соединители.

Для нивелирования возможных скрипов в соединениях «металл-металл» стоит также использовать специальные ленты.

Все подвесы, которые закрепляются на бетонном основании, должны крепиться дюбельными анкерами размером 6х60 или 6х40. Для их монтажа потребуется отверстие размером 6 мм.

Подвесы для потолков «Армстронг»

Такие подвесы выглядят особо. С одной стороны, у них ушко, а с другой – крючок для зацепки. Между ними находится пружина для регулировки уровня выстраиваемого потолка. Чтобы рассчитать необходимое количество таких подвесов, нужен простой расчет.

Всего лишь следует учесть, что на каждые десять квадратных метров приходится два главных и пятнадцать поперечных несущих элементов. Исходя из этого, и делается расчет.

Важность каждого элемента в комплексе

Не стоит недооценивать подвесы как элемент конструкции

Следует уделить внимание их выбору, дабы прочность конструкции не подвергалась сомнению. Причем выбор модели нужно упрощать

Это значит, если есть возможность использовать прямые подвесы, тогда их и стоит применять. Ведь в противном случае можно не только усложнить себе задачу, но и удорожить ремонт.

Виды подвесов и их характеристики

В зависимости от задачи, массы конструкции, условий использования применяют разные виды подвесов:

• Прямой подвес
• С проволочной тягой
• Анкерный подвес
• Нониус-подвес
• Виброподвес

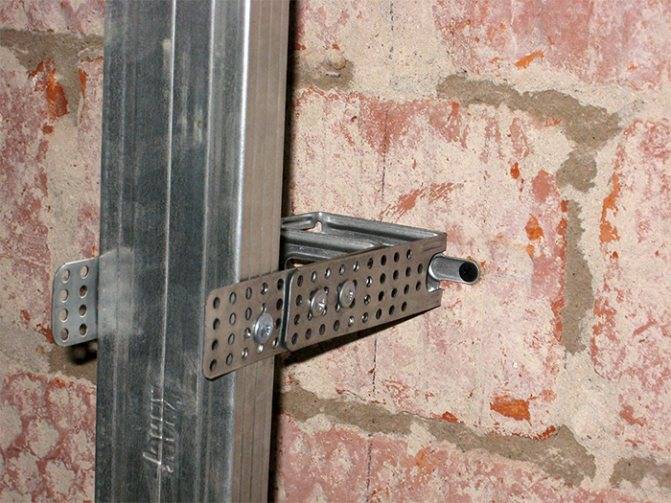

Прямой подвес

Самый популярный вид подвесов – прямой. При покупке он будет выглядеть, как простая пластина. Но непосредственно в процессе работы вы сможете изменить его форму, как вам угодно, и это уже будет полноценный п-образный подвес для гипсокартона.

Из его достоинств стоит отметить, что он способен выдержать большую нагрузку (до 40 килограмм). Поэтому его можно крепить не так часто: через 60-70 сантиметров.

Но применять с ним нейлоновые дюбеля не стоит, так как они могут выпасть. Оптимальный вариант – оцинкованные. Прямой подвес будет идеальным для городских жителей, которые живут в панельных домах, так как он прекрасно поглощает шум.

Еще один плюс – выгодная цена. Она колеблется от 3 до 5 рублей за один подвес.

Монтаж производится следующим образом:

1. Просверливаем отверстие, имеющее удлиненную форму. Это даст возможность выровнять все по одной плоскости;
2. Вставляем дюбель.
3. Прикручиваем свое изделие.

Важно: для потолка лучше использовать металлический дюбель — пластиковые под тяжестью со временем “растягиваются”

Скользящий подвес для гипсокартона

Бывает такое, что фальш-потолок необходимо опустить на величину в 0,5 метра. Вызвано это может быть разными причинами:

• Монтирование многоуровневого потолка
• Прокладка коммуникаций
• Вентиляционный короб, который необходимо спрятать

Тогда и используют подвес с проволочной тягой или, как его еще называют, скользящий подвес. Этот подвес состоит из пружины, похожей на бабочку, и двух стальных стержней, вставленных в пружину. Толщина обычно 4 мм.

Этот вид подвеса подходит для многоуровневого потолка, так как его очень просто регулировать по высоте — достаточно нажать на бабочку.

Данные подвесы способны выдержать нагрузку до 25 килограмм. Частота – через каждые 60-70 см в стандартной конструкции. При многоуровневом потолке делать уменьшение следует в зависимости от веса листов.

Цена: от 4 до 15 рублей. Все зависит от толщины стержней.

Совет: рассчитать вес листов гипсокартона несложно – стандартный, размером 1200х2500 и толщиной 9,5 мм весит 22 килограмма. Такой же вес выдержит один подвес.

Монтаж происходит следующим образом:

1. Сверлим отверстие
2. Крепим металлическим дюбелем или анкером конец, на котором расположена петля
3. На другой конец с помощью пассатижей на крюк подвешиваем профиль.

Это классический потолочный подвес для гипсокартона, но, несмотря на это, специалисты не считают его достаточно надежным. Жесткое крепление пружиной невозможно, поэтому конструкция под действием нагрузки со временем может проскальзывать. Возможности же отрегулировать нет вследствие недоступности.

Анкерный подвес

Более надежным и безопасным является подвес с зажимом, называемый также анкерным. Его чаще всего применяют как подвес для потолочного профиля. С помощью анкерного подвеса можно легко регулировать высоту каркаса, но не стоит применять в зданиях с низким потолком.

Цена достигает 20 рублей, но он того стоит – это самый удобный подвес для ГКЛ. Из недостатков присутствует тот факт, что по сравнению с предыдущими вариантами анкерный подвес для гипсокартона имеет меньшую нагрузку, чем прямой или скользящий.

Самый надежный тип подвесов – не боится влаги, коррозии, не испортится и от резкого изменения температур.

Монтаж регулируемых подвесов:

1. Сверлим отверстие для анкера;
2. Тягу крепим к потолку;
3. Профиль – в направляющие;
4. Теперь на тягу надеваем подвес;
5. В подвес вставим профиль;
6. Выравниваем;
7. Фиксируем.

Нониус-подвес

Состоит из двух частей, которые соединяются шурупами, что позволяет регулировать длину подвеса. Верхняя часть крепится непосредственно к потолку, нижняя – к самому профилю.

Является усиленным вариантом и выдерживает до 40 килограмм. Это идеальный вариант, если вы работаете без помощников.

Виброподвесы для гипсокартона

Этот тип стоит рассматривать отдельно от других. Виброподвес используется там, где требуется звукоизоляция, то есть подавление звуковых волн. Для этой цели присутствует специальный изолирующий элемент. Он не позволит, чтобы профилю передались звуковые колебания от перекрытия.

В зависимости от материала и вида виброподвес способен выдержать нагрузки в диапазоне от 12 до 56 килограмм. Его используют при обшивке стен, потолка.

С помощью таких разных видов подвесов для гипсокартона, правильно подбирая и комбинируя их, вы самостоятельно, своими руками сможете утеплить или выровнять стены или потолок с минимальными затратами времени и сил.
