Особенности монтажа теплого пола

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

  • Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
  • Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Для монтажа теплого пола понадобятся:

  1. Пенополистирольные плиты для теплоизоляции пола.
  2. Трубы водяного отопления в качестве теплоносителя.
  3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
  4. Полиэтилен плотный для гидроизоляции основания.
  5. Гофротруба.
  6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

  1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
  2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
  3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
  4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
  5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
  6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
  7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
  8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
  9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
  10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

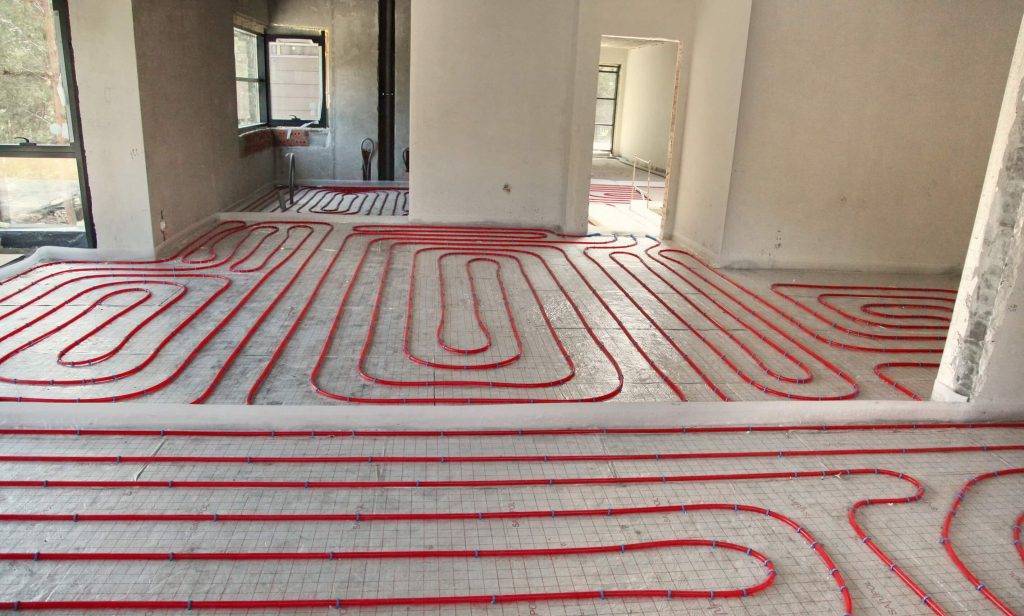

Схемы укладки контуров теплого пола

Особенности, технические и нормативные ограничения

Нормативные ограничения

Обычно инсталляция водяного обогрева полов рекомендуется в коттеджах или частных жилых домах. Установка же такой системы в помещениях постройки многоквартирного типа оправдана только при наличии автономного теплогенератора – газового либо электрического котла. Ведь в наиболее типовом случае с радиаторным отоплением от централизованных сетей, чтобы обустроить в квартире водяной ТП, потребуется собрать довольно объемный пакет разрешительной документации. При этом не всегда удастся получить официальное «добро», ввиду определенной специфики многоквартирного домостроения. Если же разрешение и будет получено, то оно будет основываться на серьезных требованиях к организации надежной многослойной гидроизоляции от затопления помещений размещенных этажом ниже.

Функциональность

Устройство теплого пола с водоциркуляционным подогревом может осуществляться по принципу вспомогательного источника тепла для повышения комфорта либо по системе основной энергетической установки. В первом случае площадь охвата помещений трубопроводами контуров не играет решающей роли и подбирается согласно требованиям к дополнительному теплу в локальных зонах. Во втором – подогрев напольных покрытий должен осуществляться не менее чем на 70-95% их квадратуры (точный процент вычисляется с учетом теплосберегающих характеристик здания, среднестатистических погодных условий региона, а также других исходных данных).

Достоинства и недостатки

Одним из главных достоинств, которые в конечном итоге демонстрирует укладка водяного теплого пола, является минимизация энергетических затрат при обогреве помещений большой площади. Кроме того, если соблюдать правила монтажа, то прогрев напольного покрытия происходит равномерно, а перепады температур на его поверхности в различных частях практически не ощущаются

Немаловажной является и эстетическая составляющая – отсутствуют радиаторы, нет необходимости в установке на них декоративных коробов (решеток), коммуникационные трубы полностью спрятаны в технологические ниши или замурованы

В ряду недостатков или сложностей, обозначены:

  • сравнительно сложный и трудоемкий монтаж водяного теплого пола;
  • необходимость точного следования технологии соединения труб, чтобы предотвратить возможные протечки;
  • подъем поверхности напольного покрытия не менее чем на 7-10 см;
  • в случае возникновения аварийной ситуации, ремонт греющей плиты грозит большим объемом демонтажных работ (если контура ТП установлены в цементно-песчаную стяжку).

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

Теплопередача Упругость Электропроводность Срок службы* Цена за 1 м.** Комментарии
Полипропилен Ø 8 Низкая Высокая Нет 20 лет 22 р Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX Ø 5 Низкая Высокая Нет 20/25 лет 36/55 р Не выдерживают перегрева.
Металлопластик Ø 8 Ниже среднего Нет Нет 25 лет 60 р Изгиб только со спецоборудованием. Не морозостойкие.
Медные Ø3 Высокая Нет Есть, требует заземления 50 лет 240 р Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка Ø 2,5-3 Высокая Нет Есть, требует заземления 30 лет 92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Популярные статьи  Угловой электрический камин

Видео: водяной теплый пол в квартире

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.

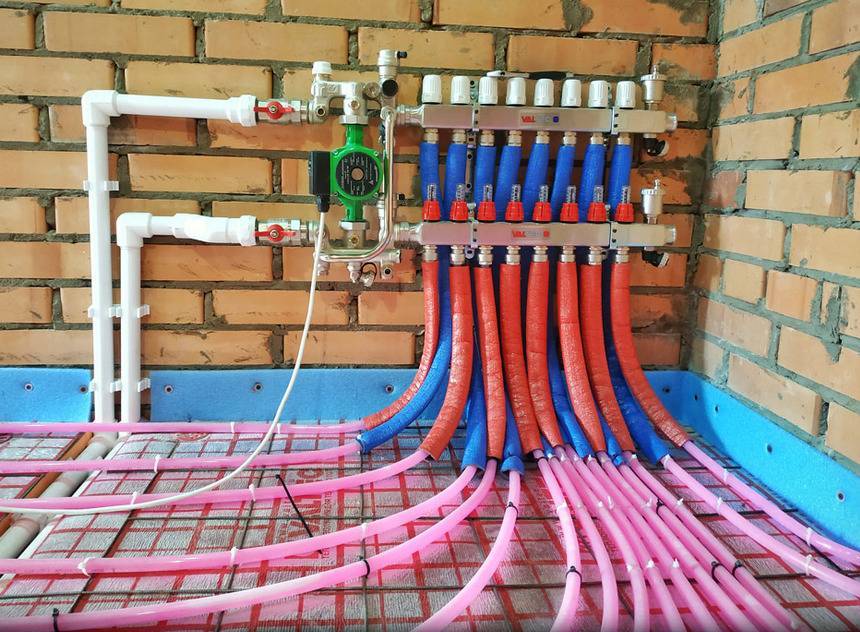

Правила монтажа коллектора

Особенности монтажа теплого пола

Рисунок 2. Схема подключения теплого пола.

Теплые полы водяные подключаются к специальному коллектору, который позволяет распределять теплоноситель. Коллектор устанавливается в специальный шкаф, в который заводятся подающие, возвратные трубы (рис. 2). Это позволяет от котла или другого источника теплоносителя воду направить по трубам системы. После ее прохождения теплоноситель возвращается в котел для нагрева, т.е. происходит циркуляция.

Коллекторный шкаф не отличается большими размерами, но место для него надо выбирать внимательно. Тут будут находиться все входы/выходы труб, поэтому лучше всего ставить невысоко от пола, около греющего котла или источника теплоносителя.

Для соединения применяются специальные компрессорные фитинги.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

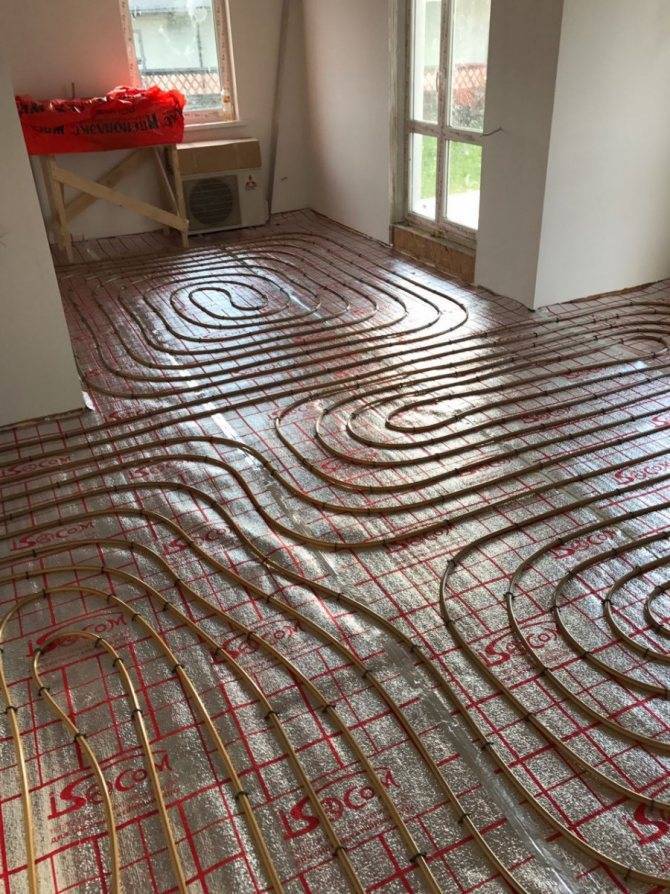

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Как сделать водяной теплый пол?

Роль теплоносителя в таких полах выполняет жидкость. Циркулируя под полом при помощи труб, нагревая комнату от водяного отопления. Такой вид полов позволяет использовать практически любой вид котлов.

Дальше подана лаконичная инструкция, как самому сделать водяной теплый пол:

монтаж группы коллекторов;

  • установка врезного шкафа, предназначенного для установки коллекторов;
  • подведение труб, которые подают и отводят воду. Каждая труба должна быть оборудована запорными вентилями;
  • коллектор должен быть подключён к запорному вентилю. С одной стороны вентиля необходимо установить отвод воздуха, а с противоположной – сливной кран.

Подготовительные работы

  • Вычисления мощности отопительной системы для вашего помещения, учитывая теплопотери и характеристики.
  • Подготовка основы и выравнивание поверхности.
  • Выбор подходящей схемы, по которой будут укладываться трубы.

Когда пол уже в процессе укладки, то возникает вопрос – как сделать самую подходящую укладку труб. Есть три самые популярные схемы, обеспечивающие равномерный прогрев полов:

«Улитка». Спираль в два ряда с чередованием горячих и остывших труб. Схема практична в помещениях с большой площадью;

«Змейка». Лучше начинать от внешней стены. Чем дальше от начала трубы, тем холоднее. Подходит для маленьких помещений;

«Меандр» или, как еще называют, «двойная змейка». Прямая и обратная линия труб идут параллельно змейкой по всему полу.

Как сделать водяной теплый пол: разновидности укладки

Чтобы не допустить ошибок в процессе укладки теплого водяного пола, нужно сразу определиться с методом укладки.

Бетонная система укладки

Укладка теплоизоляции, которая будет иметь такие параметры: толщина слоя от 30 мм с коэффициентом плотности от 35 кг/м3. Рекомендуется использовать полистирольную или же пеноплексовую изоляцию.

Хорошей альтернативой могут стать специальные маты с фиксаторами:

  • прикрепление демпферной ленты по всему периметру стены. Это делается для того, чтоб компенсировать расширение стяжек;
  • укладка толстой полиэтиленовой пленки;
  • сетка из проволоки, которая послужит основой для крепления трубы;
  • гидравлические испытания. Трубы проверяются на показатели герметичности и прочности. Выполняются в течение 24 часов при давлении 3-4 бар;
  • укладывание бетонной смеси для стяжки. Сама стяжка устанавливается на уровне не ниже 3 и не выше 15 см над трубами. В продаже имеется уже готовая специализированная смесь для стяжки пола;
  • высыхание стяжки длится не менее 28 дней, во время которых нельзя включать пол;
  • вкладка выбранного покрытия.

Полистирольная система

Особенностью этой системы считается меньшая толщина пола, которая достигается отсутствием бетонной стяжки. Поверх системы выкладывается слой гипсо-волокнистого листа (ГВЛ), в случае ламината или керамической плитки – два слоя ГВЛ:

  • укладка полистирольных плит так, как запланировано на чертежах;
  • хорошие и качественные алюминиевые пластины, которые обеспечивают равномерное нагревание и должны покрыть не меньше 80% площади, и трубы;
  • установка гипсо-волокнистых листов для прочности конструкции;
  • монтаж покрытия.

Если в помещении отопление осуществляется от радиаторной системы отопления, то теплый пол можно проложить от системы.

Как сделать теплый пол от отопления?

Установка тёплого пола без смены котла становится ещё более быстрой. Поэтому сейчас вы получите подсказки, как проще сделать теплый пол от отопления.

Популярные статьи  Золотые обои в интерьере

Подготовка пола, стяжка и укладка контура делается по предыдущим инструкциям

Обратите внимание на разницу составов, так как смесь для стяжки влияет на правильное функционирование пола

Может быть интересно

При этом очень важно учесть все особенности отапливаемой комнаты, возможные теплопотери и точно знать, как правильно сделать водяной теплый пол

Как правильно укладывать «полусухую» бетонную стяжку

Чтобы бетонный слой получился идеально ровным, нужно правильно выставить маяки. Расстояние между маяками оставляют таким, чтобы можно было пользоваться полутораметровым правилом. То есть между маяками следует выдержать расстояние не более 140 см.

Типы маяков:

  • Растворные маяки из узких гряд цементно-песчаного раствора (гипсовый применять нельзя). Не самый эффективный способ, так как гряды должны высохнуть, а на это нужно время. Кроме того, правилом можно нечаянно «сбить» такие указатели.
  • Маяки из металлических труб. Трубы или другие жёсткие профили укрепляют на нужной высоте. Через сутки после укладки бетона их вынимают, а углубления заполняют раствором. Трубы используют для этой цели несколько раз. Единственное условие — они должны быть идеально ровными. Используют и круглые, и прямоугольные профили.

Особенности монтажа теплого пола

Направляющие из оцинковки для штукатурки. Маяки должны быть чем прочнее, тем лучше. Оптимальный размер — 1-1,4 см. После того, как они выполнят свою функцию, их можно оставить на месте или вынуть после того, как раствор схватится. Такие маяки одноразовые. Если иметь навыки, выставить их можно максимально ровно. Укрепляют раствором, подгоняя под уровень с помощью кусочка кафеля или кирпичного осколка. Расстояние между маяками — 40-50 см. Иногда их устанавливают на специальных опорах, которые можно отрегулировать.

Какой выбрать?

Многие люди выбирают водяные теплые полы, потому что при их эксплуатации практически отсутствует потребление электроэнергии, а значит, можно существенно сэкономить. Подключается эта разновидность теплого пола к общей системе отопления, но при этом нужно учитывать, что повышается потребление газа, поэтому желательно, чтобы была собственная котельная. Экономия становится заметной только при обогреве больших площадей.

Особенности монтажа теплого полаОсобенности монтажа теплого пола

Кабельный электрический теплый пол состоит из проводов, которые при нагревании выделяют тепло. Кабели имеют двойную изоляцию, а их соединение производится с помощью муфт, которые надежны и герметичны. Благодаря этому, такой теплый пол можно укладывать и в помещениях с повышенной влажностью.

Кабельный электрический теплый пол имеет демократичную стоимость по сравнению со своими конкурентами. Но для его монтажа необходима цементная стяжка, которая увеличивает высоту пола. Для неотапливаемых помещений, в том числе и балконов мощность изделия должна быть высокой, а вот для коридоров и для ванных комнат достаточно, чтобы этот показатель в среднем равнялся 130 ватт.

Нагревательные маты – это те же провода, но закрепленные на специальной сетке. Делают эту сетку из стекловолокна, в продаже изделие представлено в рулонах. Миниматы прекрасно сочетаются с плиткой и рекомендуются для монтажа на кухне, в ванной комнате и в коридоре.

Особенности монтажа теплого полаОсобенности монтажа теплого пола

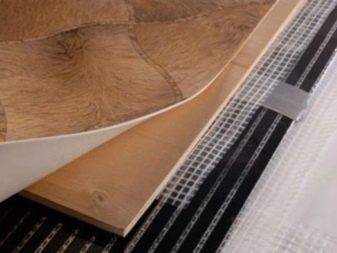

Не нуждается в бетонной стяжке инфракрасный электрический теплый пол. Подходит он и для ламината, и для ковролина. На его укладку потребуется всего два часа, при этом не нужно выжидать время, за которое высыхает стяжка или клей.

Главной особенностью такого теплого пола является отсутствие грязи и пыли, что свойственно другим разновидностям. Не исключается монтаж и на стены, и на потолок. Но, к сожалению, эта новинка стоит недешево.

Особенности монтажа теплого полаОсобенности монтажа теплого пола

Немаловажную роль при выборе теплого пола играет условие – является ли теплый пол единственным способом отопления помещения или используется в качестве дополнения к основному. При втором условии подойдут все вышеописанные варианты.

Если теплый пол будет единственным источником отопления, тогда нужно учитывать, что для максимального эффекта нагревательная система должна покрывать до 70 процентов всей поверхности. При этом необязательно укладывать теплый пол под габаритную мебель. При выборе кабельной системы провода укладываются как можно ближе друг к другу, благодаря этому достигается максимальный обогрев.

Особенности монтажа теплого пола

Подводя итоги, можно отметить, что в квартире возможна установка только электрических теплых полов. При этом они подходят не только для «сухих» помещений, но и для балконов, саун и для ванных комнат. Поскольку нагревательные элементы не зависят от центрального отопления электрический теплый пол можно включать и в летний период. Такой теплый пол легко устанавливается и регулируется и прослужит несколько десятилетий.

Кабельный теплый пол подразумевает дальнейшую заливку цементной стяжки, при использовании рулонных нагревательных систем стяжка не нужна, но желательно, чтобы основание было выравненным.

К слову, инфракрасный теплый пол не подходит под плитку, поскольку плитка укладывается на клей, а он не сможет скрепиться с основанием теплого пола. Выйти из положения можно, используя гипсокартон или стекломагний в качестве дополнительного слоя, тогда возможна укладка плитки и на инфракрасный теплый пол.

Для линолеума и ковролина идеальным вариантом будет использование инфракрасного теплого пола, поскольку его толщина меньше, чем у конкурентов, соответственно, благодаря этому достигается максимальный эффект теплопроводности.

Водяной теплый пол подойдет для загородных коттеджей, у которых площадь помещений свыше 60 кв. м. Но такой системе нужна профилактика и отдельная котельная. Комплектующие стоят недешево, поэтому монтаж водяного теплого пола влетит в копеечку.

Особенности монтажа теплого полаОсобенности монтажа теплого пола

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.
Популярные статьи  Линолеум под плитку: плюсы и минусы, дизайн, рисунки, формы, цветовая гамма

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Роль водяного пола как основного или дополнительного источника тепла

Теплый пол в помещении в качестве отопительной системы может выполнять дополнительную или основную функцию. В качестве дополнительной системы, теплый пол влияет на комфортность поверхности напольного покрытия. В этом случае, главный источник тепла – традиционные радиаторы отопления. Для поддержания температуры теплоносителя применяется термостатический принцип регулировки.

Комбинированная система отопления

Компенсировать тепловые потери в помещении и защитить его от температурных перепадов снаружи, когда водяной пол является основным источником тепла, позволяет контроль за уровнем нагрева теплоносителя. Чем на теплее на улице, тем ниже температура теплоносителя должна быть и наоборот.

По сути, теплый пол – это низкотемпературная разновидность системы отопления и, теоретически, необходимую температура теплоносителя можно получить за счет настройки котла на минимальный нагрев. Однако обычный котел, настроенный на низкотемпературный диапазон, отличается резким снижением КПД и с экономической стороны такая система становится невыгодной.

Смесительный узел

В связи с этим существуют другие способы. Например, использование современного теплогенератора, подающего теплоноситель, нагретый до +30 – 50 градусов. При оснащении такого котла циркуляционным насосом, каждый контур имеет теплоноситель одинаковой температуры, за счет чего осуществляется наиболее эффективный с экономической точки зрения процесс обогрева дома системой «теплый пол».

Трехходовый смесительный клапан

Если котел не оснащен функцией работы в низкотемпературном режиме, то можно воспользоваться трехходовым смесительным клапаном, а необходимую температуру можно получить за счет оснащения смесительного узла термостатом.

Также стоит учитывать, что некоторые виды финишных материалов не подходят для водяного пола и могут монтироваться в тандеме с пленочными или кабельными электрическими системами обогрева.

Инфракрасная пленка для теплого пола

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
