Подрозетники для гипсокартона: как установить, особенности установки в гипсокартон, размеры подрозетников

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
приложите стакан к стене и обведите его карандашом.

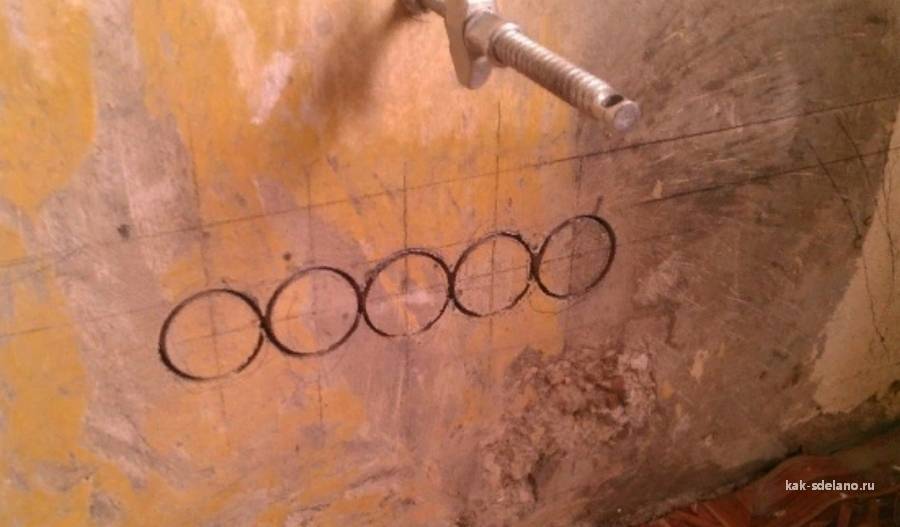

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

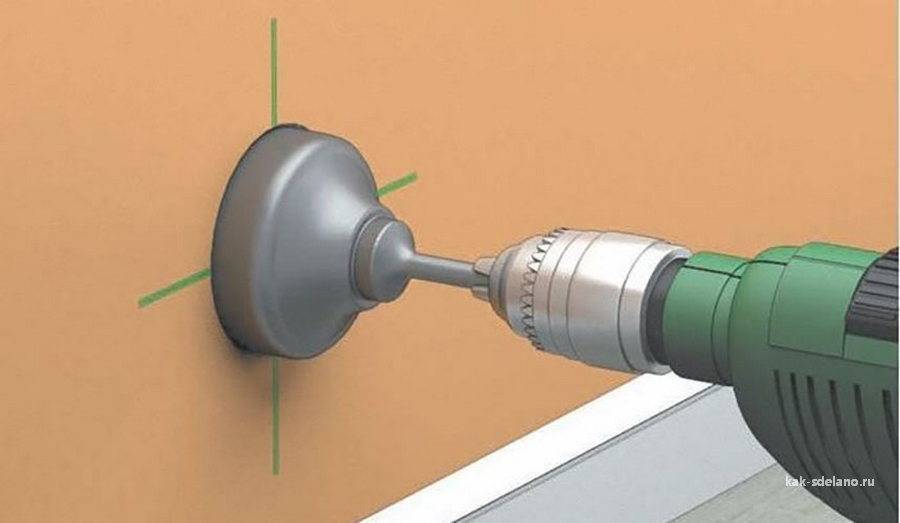

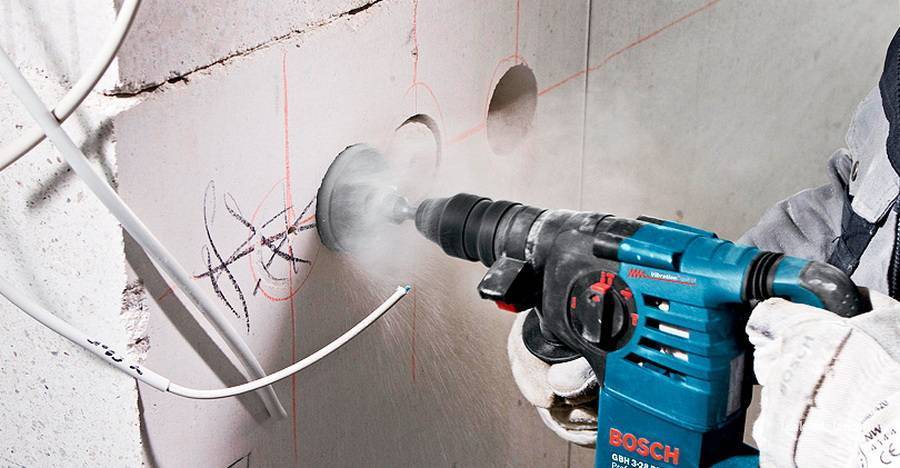

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

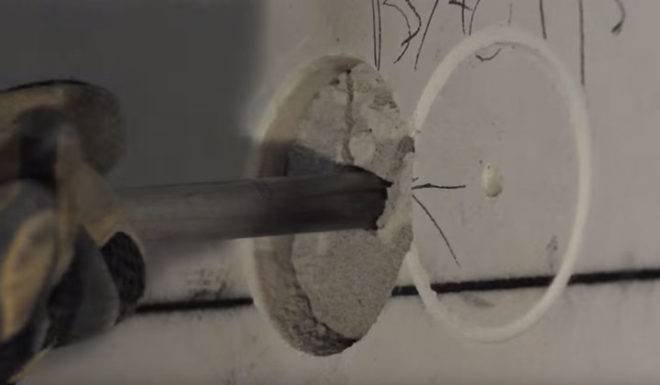

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

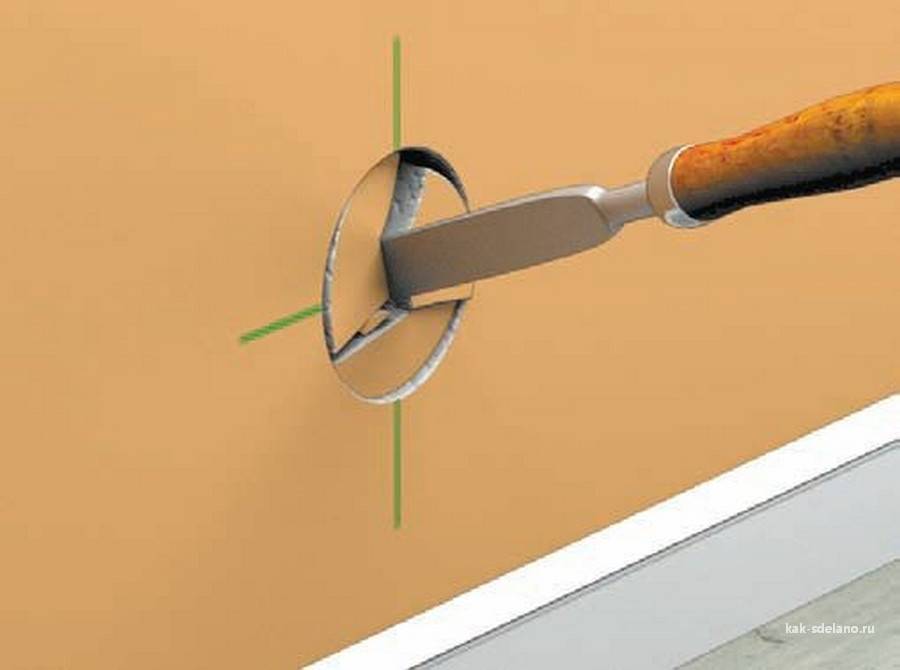

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

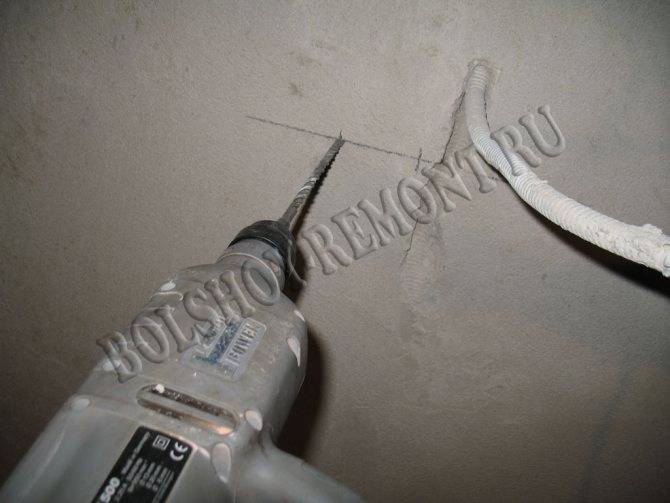

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

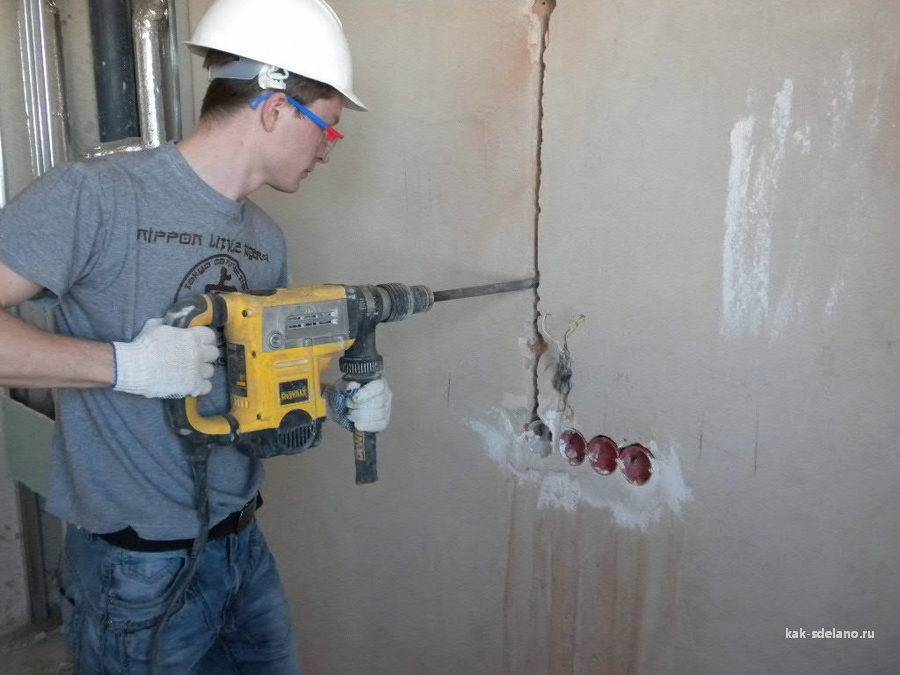

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

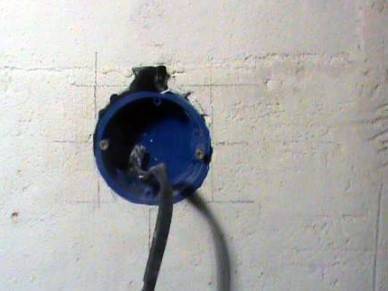

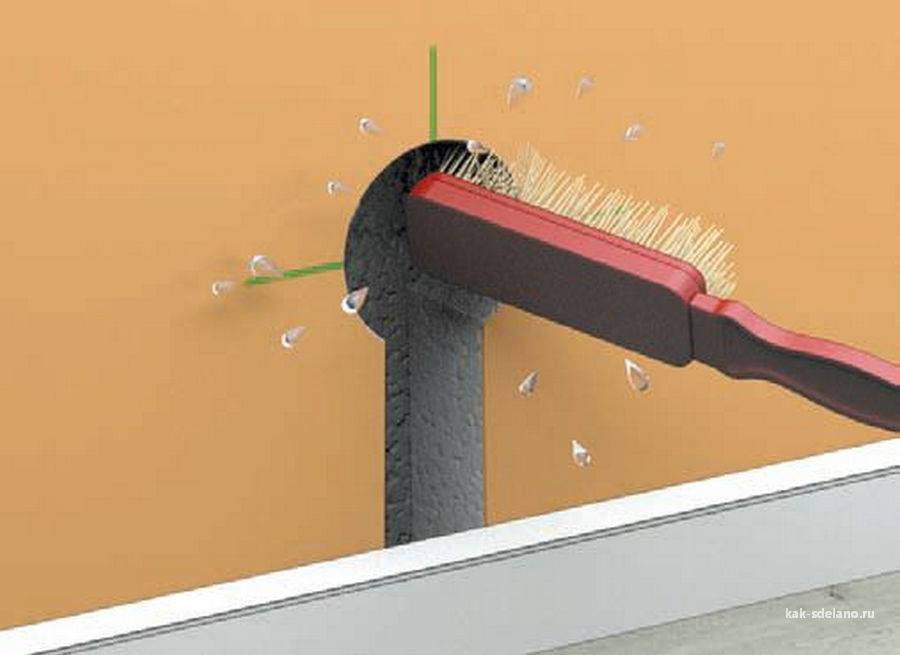

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

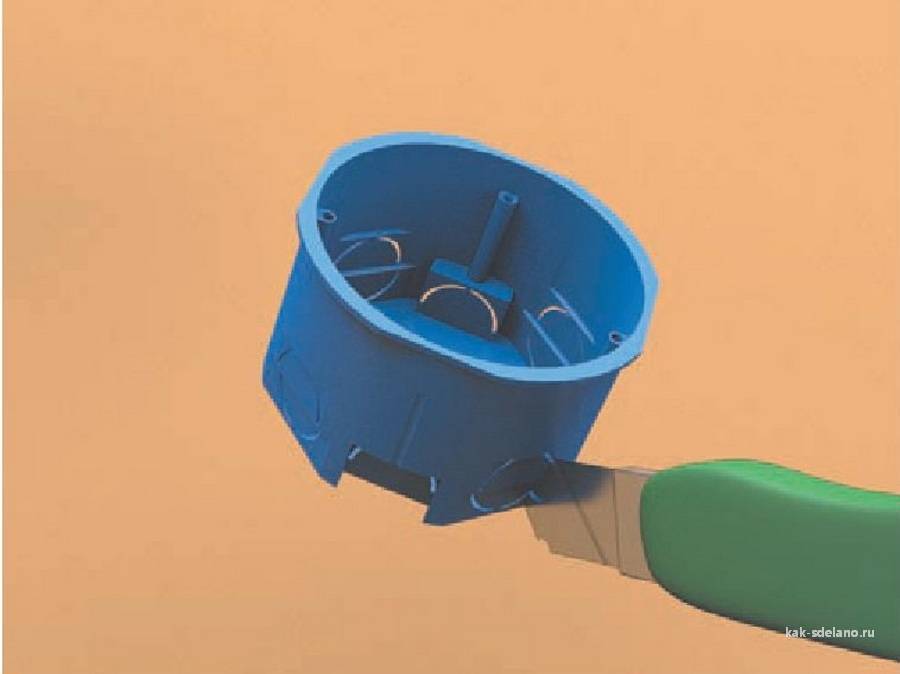

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

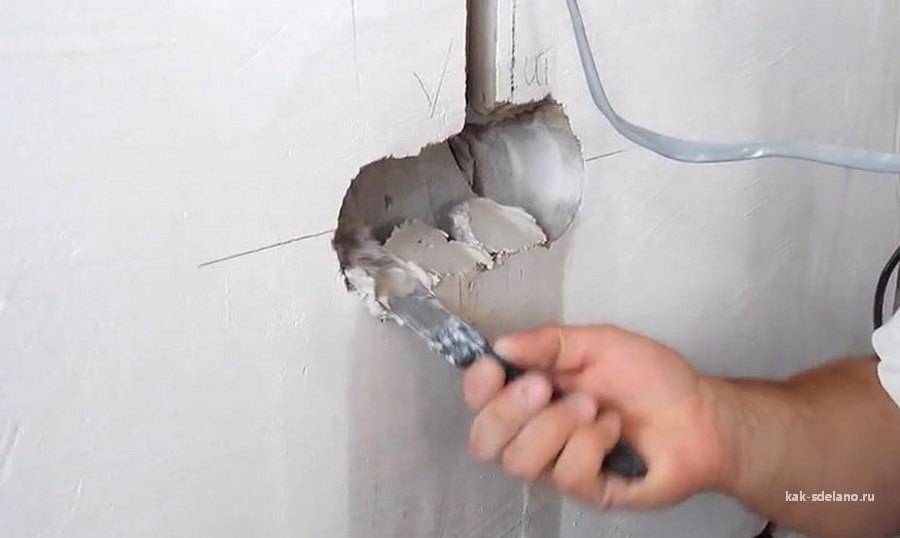

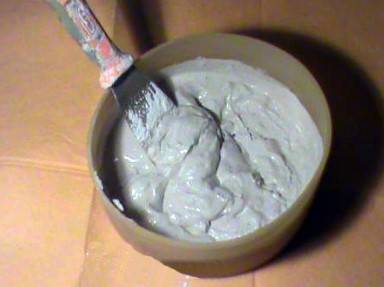

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

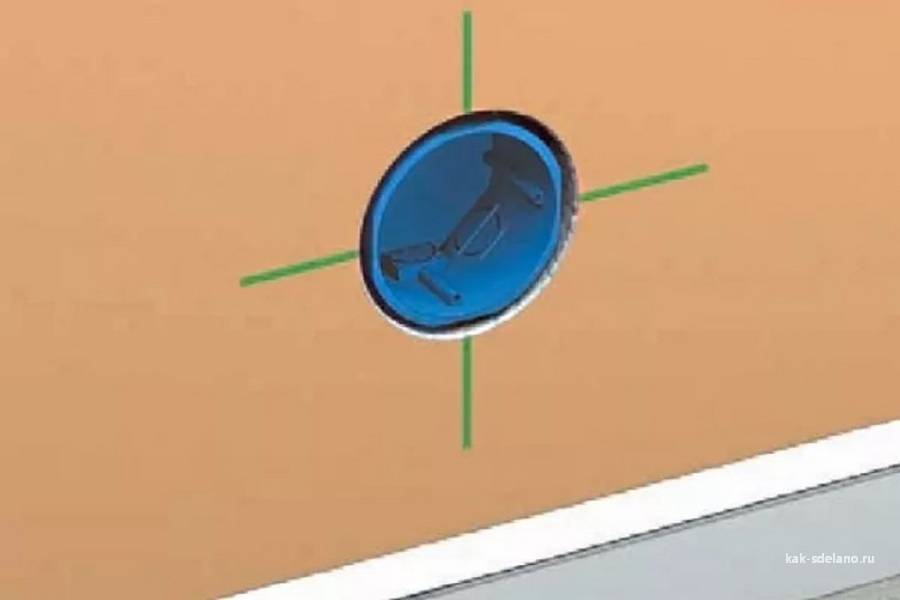

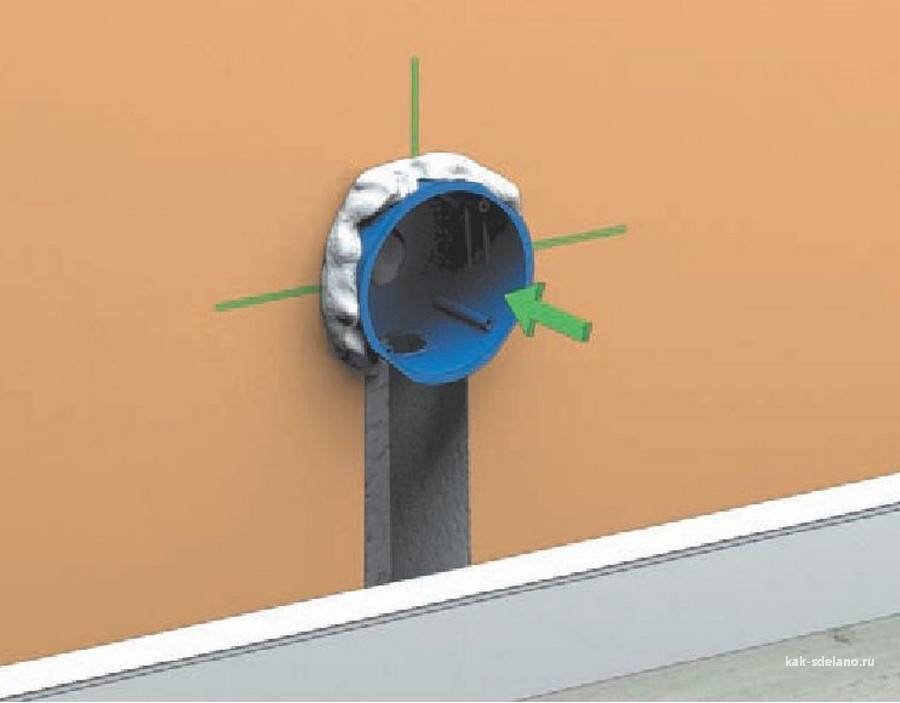

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

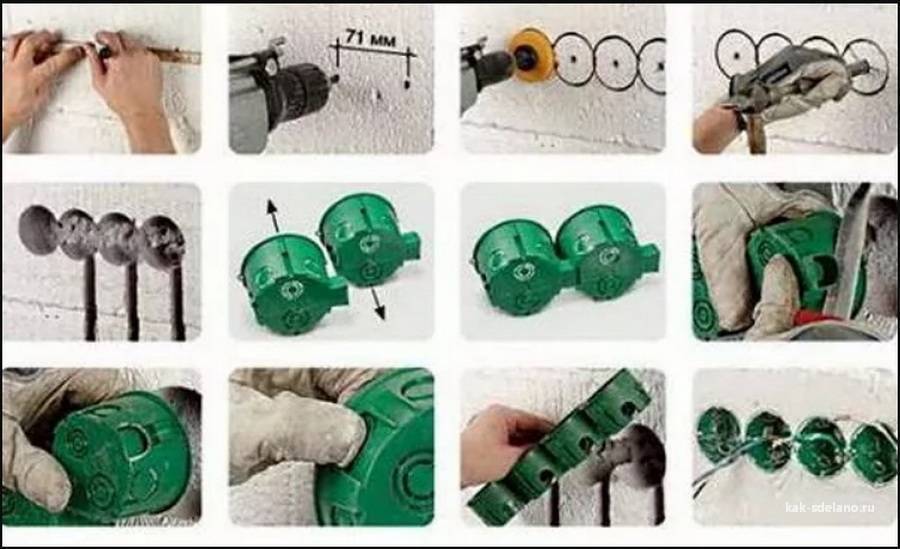

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

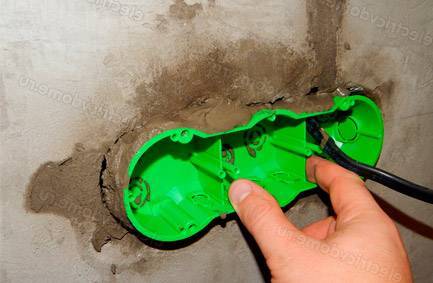

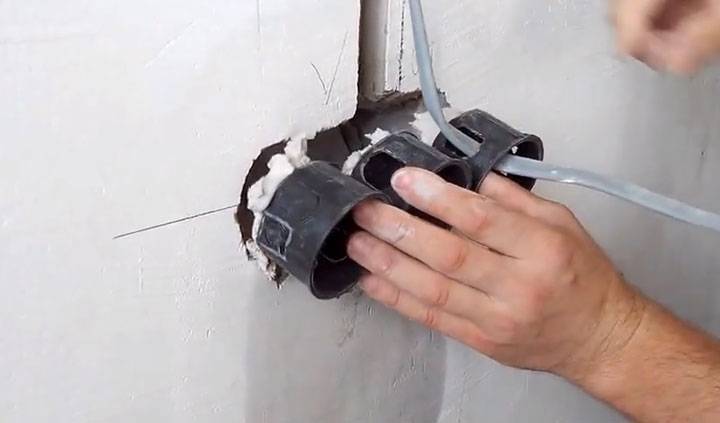

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Технология монтажа

В бетоне

Если вам необходимо установить подрозетник в бетонной или кирпичной стене, тогда помните, что необходимо действовать следующим образом:

На поверхности стены выполните разметку. Для этого может потребоваться строительный уровень и маркер. Высота установки розеток должна подбираться самостоятельно. Перед этим мы рекомендуем изучить нормы СНиП, а также ГОСТ. После этого поставьте на стене крестик, а затем и прислоните подрозетник.

Возьмите перфоратор и коронку по бетону и приступайте к сверлению. Сверлить штробу необходимо примерно на 5 мм глубже, чем высота подрозетника. Если у вас нет коронок, тогда можете воспользоваться дрелью, а затем с помощью зубила выбить сердцевину. Также при необходимости можно сделать квадратное отверстие с помощью болгарки.

После того, как вы закончите штробу ее необходимо очистить. После этого можете вставить подрозетник и примерить, как он будет выглядеть. Благодаря этому с уверенностью можно сказать о том, что в дальнейшем вы больше не столкнетесь с трудностями во время установки.

Разведите раствор, который потребуется для того чтобы вмазать подрозетник в стену. Хороший раствор можно приготовить из гипсовой шпаклевки, алебастра и воды.

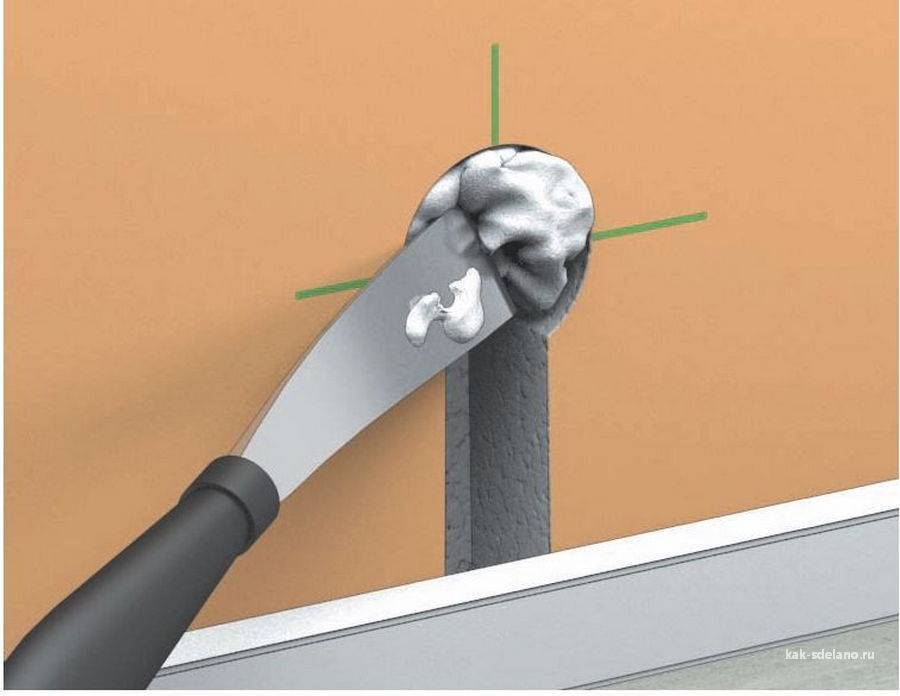

Теперь вы можете смочить отверстие шпателем и набросать раствор внутрь. После этого можно просто закрепить подрозетник заподлицо со стеной. Шурупы, которые расположены сбоку должны быть параллельно полу.

Теперь вы можете замазать края и удалить с конструкции лишний раствор. После зачистки стакана для розетки или выключателя можно приступать к монтажу.

Этот простой способ, который мы указали поможет самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока, а также газобетона. Если вы планируете увидеть сущность монтажа, тогда можете посмотреть видео, которое размещено ниже:

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке достаточно просто. Здесь вам больше не потребуется делать раствор. Для розеток в гипсокартон существует специальный стакан с зажимами. Именно они позволяют надежно зафиксировать вашу конструкцию.

Чтобы самому установить стакан в гипсовой стене вам потребуется пройти следующие этапы:

Нанести разметку на стену. Детальную информацию о том, как установить розетку в гипсокартоне мы рассказывали в нашей статье.
Теперь необходимо вырезать отверстие и вытянуть провода. Затем их можно провести через подрозетник.
Чтобы коробка надежно зафиксировалась, вам потребуется закручивать винтики по бокам.

Это все процессы, которые потребуется сделать для установки подрозетника в гипсокартонную стену своими руками. Как видите, здесь нет ничего сложного и с подобными задачами может справиться практически каждый человек. Если гипсовая стена еще обделана кафелем, тогда технология может значительно отличаться. На видео ниже вы можете увидеть, как выглядит технология крепления стакана под керамической плиткой.

В дереве

Последним вариантом считается подключение подрозетника в деревянной стене. Если вы решили выполнить скрытую проводку в деревянном доме, тогда помните, что потребуется выполнить установку металлического подрозетника в дерево.

Чтобы сделать отверстия для стакана в дереве потребуется приобрести специальную коронку. В деревянном доме вам лучше всего выполнить монтаж открытой проводки.

Место для розетки

Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:

Расстояние пол–розетка — 30 см.
Расстояние пол–выключатель — 90 см.
Расстояние розетка–стена — 18 см.

Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.

В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.

Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.

Сложности, которые могут возникнуть и их решение

Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист. В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона. То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.

Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется. Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).

В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом. Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой). Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.

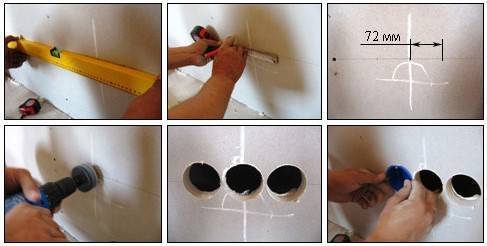

И здесь поможет правильно выполненная разметка. Делается она так:

Выбираем место установки крайней розетки, и помечаем центр отверстия.
Затем наносим ровную горизонтальную линию через отмеченную точку.

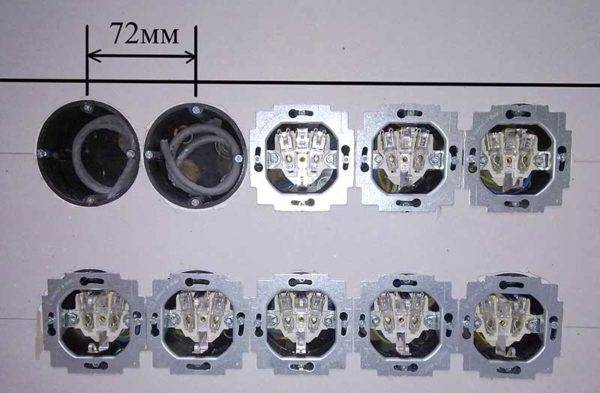

Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).
Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.

Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.

Подготовка стен

Осуществлять отделку данных поверхностей гипсокартоном многие люди начали массово, поскольку в таком случае удается заметно ускорить проведение ремонтных работ, а также придать им ровности без использования сыпучих материалов, которых при существенных дефектах стен в старых зданиях потребуется задействовать значительное количество.

Произвести монтаж гипсокартонных листов можно на профиль, что имеет ширину в 5 см, оставляя за собой достаточное пространство для дальнейшего помещения утеплителя, звукоизоляции и проводов. При проведении данных работ также возникает потребность в установке подрозетников.

Обратите внимание! Плохо разбираясь в электрике лучше всего прибегнуть к услугам специалистов, которые сумеют качественно проложить электрические кабели, поскольку допущенные в ходе самостоятельной прокладки ошибки могут в будущем стать причиной короткого замыкания, способного привести к возгоранию. Осуществлять приобретение подрозетников желательно вместе с гипсокартоном, так как в этом случае удастся сэкономить значительное количество времени, выполнив подбор подходящих монтажных коробок. Осуществлять приобретение подрозетников желательно вместе с гипсокартоном, так как в этом случае удастся сэкономить значительное количество времени, выполнив подбор подходящих монтажных коробок

Осуществлять приобретение подрозетников желательно вместе с гипсокартоном, так как в этом случае удастся сэкономить значительное количество времени, выполнив подбор подходящих монтажных коробок.

Обыкновенные гипсокартонные листы с легкостью воспламеняются при пожаре. Исключением является лишь пожароустойчивый материал, который в основном имеет розовый или красный окрас и специальную маркировку

По этой причине при приобретении подрозетников также требуется обращать внимание на их пожарные нормы безопасности

Важно! При выборе розеток для установки в гипсокартонных конструкциях необходимо рассматривать лишь те изделия, у которых ободок выполнен из металла, что при чересчур высоком напряжении обеспечит прохождение тока через себя и срабатывание защиты предохранителя в щитке. Помимо этого произойдет отключение электричества, что исключит вероятность возможных отрицательных последствий. Чтобы все же произвести качественный монтаж подрозетника в гипсокартоне требуется осуществить подготовку стен должным образом:

Чтобы все же произвести качественный монтаж подрозетника в гипсокартоне требуется осуществить подготовку стен должным образом:

В первую очередь рекомендуется совершить нанесение шпаклевки, благодаря которой поверхность становится более прочной и начинает отлично удерживать форму во время сверления.
Далее по окончании застывания шпаклевочного состава необходимо тщательно вскрыть материал грунтовкой. После впитывания нанесенной смеси гипсокартон перестанет крошиться при дальнейшей обработке.

Осуществив указанные действия можно приступать к определению будущих мест монтажных коробок.

Полотном ножовки по металлу.

Это первое подручное средство. С ножовки по металлу снимается полотно, в ГКЛ сверлится несколько отверстий небольшого диаметра и потом в отверстия вставляется полотно. Для работы с полотном ножовки по металлу продаются специальные ручки-ножовки:

Если нужно сделать много отверстий, то лучше купить такую ручку. Чем больше диаметр отверстия тем удобнее работать. У этого способа два ограничения: минимальный диаметр отверстия 50 мм (можно конечно вырезать отверстие и меньшего диаметра, но проще это сделать другими способами) и не получится сделать отверстия в наклеенном на тонкий слой ГКЛ.

Монтаж подрозетника в бетонное основание

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
приложите стакан к стене и обведите его карандашом.

Шаг 2 – пробивание отверстия в бетоне

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Шаг 3 – установка коробки в стену

Шаг 4 – объединение нескольких подрозетников

Правильный выбор места

Зачастую выбор места зависит от того, как сделана разводка проводов. Кстати, все силовые кабеля нужно развести по квартире еще до установки гипсокартона. Поэтому сначала нужно сделать разводку проводов к определенным местам, а потом уже думать, как установить розетку в гипсокартоне.

Существует евростандарт касательно установки розеток:

расстояние от пола должно составлять не менее 30 см (обычные комнаты);
для стиральной машины розетка должны быть на уровне 1 метра от пола;
в ванной комнате установка должна проводиться на расстоянии не менее 60 см от пола;
расстояние от прокладываемых кабелей до оконных и дверных проемов не должно быть меньше 10 см.

Этот стандарт носит рекомендационный характер и не является обязательным для исполнения. Также стоит учитывать и существующие профили, чтобы они не мешали при монтажных работах. Если этого не предусмотреть, то придется уже во время монтажа срезать кусок профиля, чтобы на его место можно было установиться стакан.

Типичные рекомендации для установки розетки и проведения проводки.

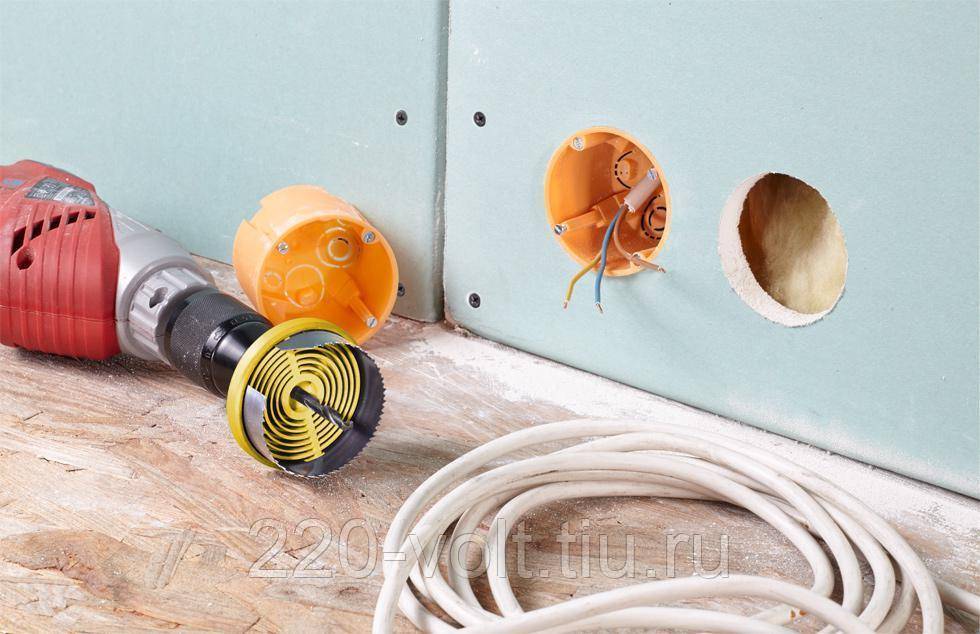

Установка подрозетников в гипсокартон

Для того чтобы монтировать подрозетники в гипсокартон корректно, следует подготовить стену к установке. Соответствующие подразделы помогут читателю узнать важную информацию о монтаже.

Подготовка к работе

Выбрав место, где будет находится выход электрического кабеля, следует хорошо обработать участок стены, нанеся достаточный слой шпаклевки на стену – она делает ГКЛ крепче перед сверлением. Также рекомендуется пропитать листы стройматериала грунтовкой, которая также после высыхания придает дополнительную твердость, не давая гипсокартону крошиться.
После первоначальной подготовки покрытия в нем нужно проделать отверстие (отверстия). Их можно сделать с помощью:

специальной насадки на дрель (коронки);
обычного сверла и строительного ножа.

Коронка для подрозетников представляет собой особое сверло по гипсокартону, имеющее цилиндр с кромкой из острых зубчиков (непосредственно коронка). Она позволяет проводить эффективное сверление материала для получения ровных отверстий. Коронка по гипсокартону для розеток имеет стандартный размер 68-70 мм, однако, есть насадки и других диаметров.

При установке розеток в гипсокартон рекомендуется использовать именно коронку: эта насадкаделает срезы ровными и аккуратными.

Чтобы не разорвать ГКЛ, надавливать при сверлении следует умеренно. В ином случае придется тратить время на устранение последствий разрыва.

Диаметр отверстия определяется точно в зависимости от размера подрозетника: он должен вставляться достаточно туго, впритык. Общепринятым диаметром подрозетника для гипсокартона считается значение 68 мм. На лист нужно приложить подрозетник и обвести его маркером, оставляя отметки на ГКЛ, однако сверлить чуть шире полученного диаметра. Вся работа производится с лицевой стороны.

Внимание! После сверления края отверстия также следует обработать шпаклевкой и грунтовкой: все это нужно для долгой эксплуатации электроразьема

Установка подрозетников в гипсокартон отличается от монтажа розеток в бетон. Фурнитура инструмента имеет две пары винтов, первая утоплена в пластике, необходима, чтобы фиксировать положение, а вторая находится снаружи и служит для крепления подрозетника к ГКЛ с помощью специальных «лапок», которые прижимают, создают упор.

На задней стороне подрозетника имеются помеченные заготовки отверстий для электрических кабелей. Их нужно вырезать с помощью строительного ножа.

После подготовки входного отверстия и самого инструмента можно начинать монтаж.

Первоначально требуется подвести нужные кабели и провода к отверстиям.
Вставить и закрепить инструмент в гипсокартоне. После введения «лапки» поставить в перпендикулярное по отношению к подрозетнику положение и начать закручивать винты.

Важно! При закручивании нужно прикладывать умеренные усилия, чтобы не нарушить целостность ГКЛ и одновременно прочно закрепить подрозетник, чтобы он не болтался. Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно

Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно.

Место установки нужно зашпаклевать. Это также важный момент, игнорировать который не стоит, поскольку шпаклевка сделает место, где будет находиться электроразъем, более крепким и долговечным.

Установка подрозетника в гипсокартон

Для монтажа розетки на стену из гипсокартона нужно правильно подобрать подрозетник и установить его. Для начала узнайте, чем специальная установочная коробка для гипсокартона отличается от стандартной, для бетона. После этого следует ее правильно установить.

Монтаж розетки в стену из гипсокартона включает ряд стандартных шагов:

Подобрав коронку, соответствующую типу материала и диаметру будущего отверстия, бурим его в гипсокартонной перегородке;
Через пробуренное отверстие вытаскиваем кабель, к которому будем подключать штепсельную розетку;
Примеряем розетку к месту установки, следим за тем, чтобы по 10-15 см всех проводников свободно помещались в подрозетнике;
Ставим в пробуренное отверстие подрозетник. Проверив горизонтальность строительным уровнем, фиксируем его монтажными винтами или распорными лапками;
Мультиметром определяем фазу и ноль заведенных в подрозетник проводников, чтобы не перепутать их при подключении;
Подключаем к проводке расположенный в суппорте механизм электроустановочного изделия. Фиксируем его способом, предусмотренным производителем устройства;
Фиксируем суппорт с механизмом устройства в подрозетнике. Закручиваем его винтами, стараясь сильно не перетягивать, чтобы не повредить резьбу;
Закрываем электроустановочное устройство лицевой панелью.

Конструкция установочной коробки

Гипсокартон – универсальный строительный материал для отделки стен и строительства перегородок. Он может быть влагостойким (для кухни и ванной) и обычным стеновым – для остальных помещений. Листы гипсокартона тонкие не сравнить с бетонными или кирпичными стенами. Из-за этого возникает резонный вопрос: как производится установка розетки в такой тонкий материал?

Расположение крепежных элементов может быть разным. Некоторые модели подрозетников имеют болты по всем четырем сторонам, в других вариациях болты находятся попарно с двух боков.

Делается это при помощи установочной коробки. Для гипсокартона производят специальные подрозетники с особым способом фиксации. Выглядят они как пластиковый стакан. С лицевой стороны расположены 4 винта. Два из них расположены выше остальных. Они нужны для фиксации непосредственно металлической рамки самой розетки.

Лапки могут быть металлическими или пластиковыми

Первые немного дороже, но случайно вырвать такую розетку из стены по неосторожности будет гораздо сложнее. Те, что находятся немного ниже, отвечают за установку подрозетников в гипсокартон

В нижней части установочной коробки расположены специальные фиксирующие монтажные лапки. Их положение регулируется этими двумя шурупами.

При повороте винта лапка все больше прижимается к листу гипсокартона. Такой механизм обеспечивает прочную установку подрозетника и гарантирует, что розетка не вывалится из стены при первой же возможности.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

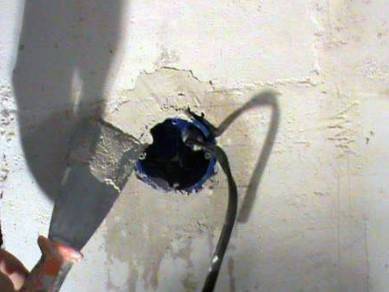

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

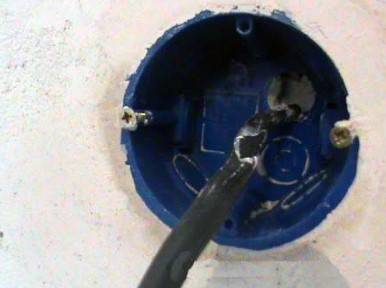

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.
