Вытяжка для кухни своими руками

Принцип работы кухонной вытяжки

Перед тем, как сделать вытяжку на кухне, необходимо понимать сам принцип работы и функции данного прибора:

  • фильтрация и очистка воздуха в процессе тепловой обработки продуктов;
  • улавливание запаха и дыма в результате горения;
  • улавливание испарений с варочной поверхности;
  • защита стен, потолка и мебели от жирных брызг и копоти;
  • предотвращение распространения газообразных канцерогенов в другие помещения.

Кроме того, по существующим нормам, в помещении, где проходит приготовление пищи, необходимо обеспечить:

  • 10-кратный воздухообмен в течение часа;
  • регулярную очистку варочной поверхности моющими средствами.

Схема устройства кухонной вытяжки

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Понимать, как работает вытяжка на кухне необходимо для того, чтобы без проблем разобрать и собрать во время поломки данный бытовой прибор. Зная схему устройства, вы сможете каждые полгода самостоятельно производить прочистку, а это предотвратит возможное возгорание собравшегося жира, испарений.

Кухонные вытяжки могут производить очистку воздуха в помещении двумя способами, и делятся соответственно на 2 типа:

Проточная вытяжка Считается самой эффективной и производительной системой вентиляции. Грязный воздух в таких конструкциях отводится на улицу через вентиляционную систему.
Циркуляционная вытяжка Процесс очистки воздуха обеспечивается угольными фильтрами, находящимися в корпусе вытяжки, и выводится обратно в помещение. То есть работает в режиме рециркуляции. Привлекательность такого типа вытяжек в легкости и быстроте монтажа над варочной поверхностью.

Составляющие вытяжного механизма и аксессуары для вытяжки на кухню:

  1. Корпус. Может быть заводской сборки металлическим, а если же изготавливается вытяжка для кухни своими руками, – гипсокартонным или сделанным из фанеры.
  2. Вентиляционный механизм и редуктор (двигатель и вентилятор).
  3. Воздуховод прямоугольной формы.
  4. Система управления: кнопочная, ползунковая или сенсорная.
  5. Система фильтрации: металлическая, нетканое полотно, угольный фильтр.
  6. Соединительные детали.
  7. Прямоугольное колено.
  8. Настенная пластина.

Компоненты электросхемы вытяжки:

Электромотор «Сердцем» вытяжки является ее двигатель, от мощности которого зависит скорость всасывания воздуха, энергопотребление и уровень шума. Чем выше мощность – тем больше все эти показатели. Асинхронный многоскоростной электромотор обеспечивает движение воздушного потока через всю вытяжную систему. Благодаря подключению статорных обмоток обеспечивается разная частота вращения.
Вентилятор вытяжной Может иметь тангенциальную или осевую конструкцию.
Переключатель режима скорости Предназначен для изменения параметров подаваемого на двигатель электрического напряжения. Самыми простыми и удобными переключателями считаются ползунковые и кнопочные. Сенсорные системы с дополнительной подсветкой применяются в дорогих моделях кухонных вытяжек.
Осветительные лампы Освещение, которое встраивается в прибор, может быть оснащено галогенными или обычными лампами накаливания, а также светодиодными элементами. Последние наиболее предпочтительны, так как потребляют меньше электроэнергии.
Фильтры Любая вытяжка имеет жироулавливающий фильтр из нержавеющего материала, который находится непосредственно над варочной поверхностью. Основная его задача – улавливать крупные частицы грязи и жира. В некоторых моделях предусмотрены одноразовые фильтры из нетканого материала. Для тонкой очистки и обеззараживания воздуха применяются угольные фильтры.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.Вытяжка для кухни своими руками

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.Вытяжка для кухни своими руками

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.Вытяжка для кухни своими руками

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.Вытяжка для кухни своими руками

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.Вытяжка для кухни своими руками

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.Вытяжка для кухни своими руками

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.Вытяжка для кухни своими руками

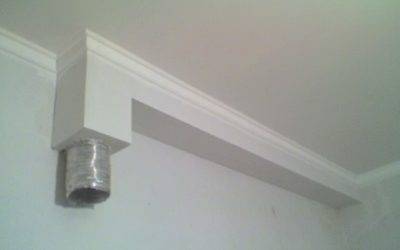

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.Вытяжка для кухни своими руками

Как говорится, красота требует жертв.

Монтаж вытяжки своими руками. Порядок работ

После того как вытяжка выбрана и место для нее определено, можно приступать к подготовительным и монтажным работам.

Для установки вытяжки необходимо приобрести трубы. Специалисты рекомендуют остановить свой выбор на пластиковых круглого сечения диаметром 125 мм

Важно понимать, что квадратные и прямоугольные выглядят более привлекательно и их легче устанавливать, но самое главное, ради чего производятся работы, – это хороший вывод отработанного воздуха, а наилучшая тяга будет именно в круглой трубе. Можно приобрести также металлические трубы, но они:

  • Дороже обойдутся.
  • Будут сложнее в монтаже.
  • Будут более шумными во время работы вентиляции.

Осторожно относитесь и к гофрированным трубам. Они шумные и имеют непривлекательный вид. Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру

Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру.

Помимо труб понадобятся:

  • Площадка с решеткой, колена, переходники и муфты, а также держатели.
  • Средства звукоизоляции: утеплители из изолона, пенофола, ультрафлекса.
  • Наружная решетка для воздуховода – пластиковая или металлическая.
  • 3 обратных клапана для предотвращения обратной тяги. Выбирайте из того же материала, что и трубы.
  • Крепежи (дюбели с саморезами).
Популярные статьи  Вагонка в интерьере ванной комнаты

Приготовьте также такие инструменты:

  • Рулетка и уровень.
  • Перфоратор.
  • Болгарка или ножовка, чтобы резать трубы.
  • Шуруповерт.
  • Цементный раствор для замазывания отверстия после установки трубы.
  • Учтите, что ЖБИ-панели можно просверлить только алмазным бурением.

Готовимся к установке. Прежде всего определяем, где электропроводка, и убеждаемся, что там, где мы запланировали устанавливать вытяжку, не проходит кабель. В доме обычно есть схема электропроводки, в которой можно увидеть, где проложен кабель. В случае, если схема не найдена, пользуйтесь детектором скрытой проводки.

Перед началом работ накройте мебель, чтобы на нее попало меньше пыли.

Сначала делаем разметку. Диаметр отверстия под воздухопровод должен быть 132 мм, если труба в диаметре 125 мм. Зазор, который останется, будет закрыт наружной решеткой.

Располагать вытяжку необходимо строго над плитой. Выдерживайте требования отступа от плиты до зонта вытяжки в зависимости от типа плиты и вытяжки. При разметке учитывайте высоту самой вытяжки.

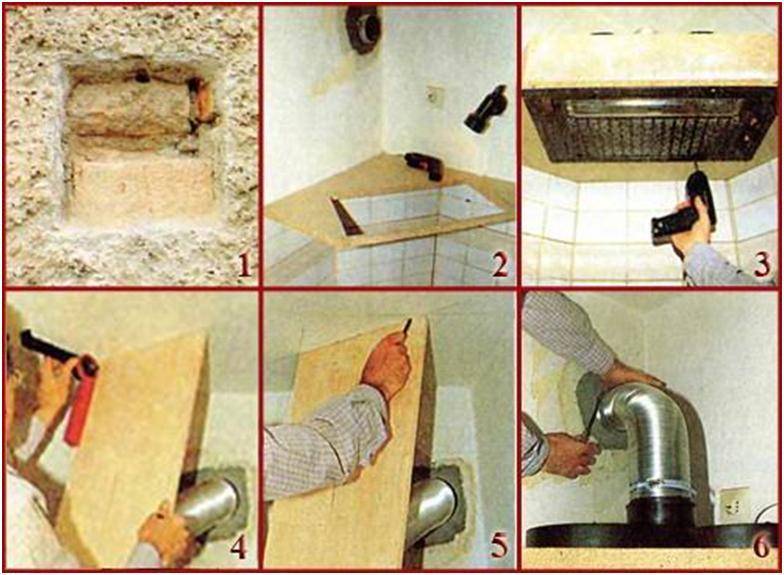

Монтаж можно начинать со сверления стены согласно разметке.

Если важно придерживаться чистоты прямо во время сверления, понадобится помощник, который может собирать пыль прямо с перфоратора пылесосом. Если дом деревянный:. Если дом деревянный:

Если дом деревянный:

  1. По центру разметки отверстия сверлим отверстие обычным тонким сверлом по дереву.
  2. Снаружи чертим вокруг отверстия круг нужного диаметра.
  3. Лобзиком вырезаем отверстие.
  4. Полученное отверстие очищаем от строительного мусора, выравниваем края.
  5. Устанавливаем внутрь трубу и обратные клапаны.
  6. Снаружи устанавливаем решетку.

Вытяжка для кухни своими руками

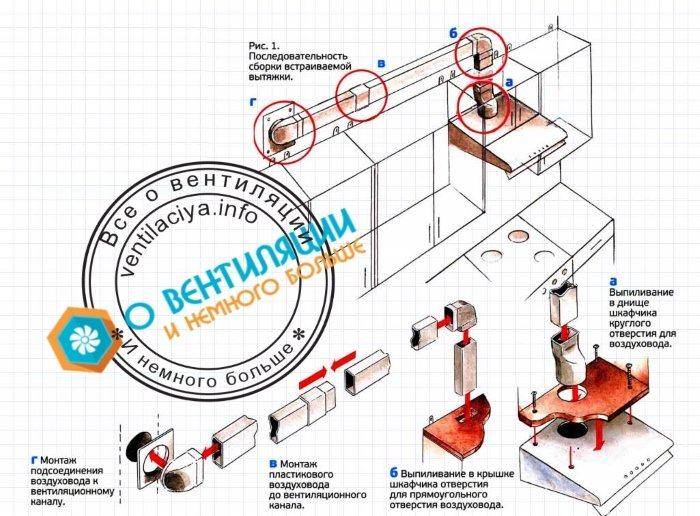

Следующие действия нацелены на установку вытяжки и подведение к ней труб. Эти задачи можно делать в любом удобном порядке.

Вытяжка для кухни своими руками

Закрепление самой вытяжки выполняют строго согласно инструкции к ней.

Обычно вытяжной зонт крепится одним из двух способов – к стене или путем монтирования в навесной шкаф.

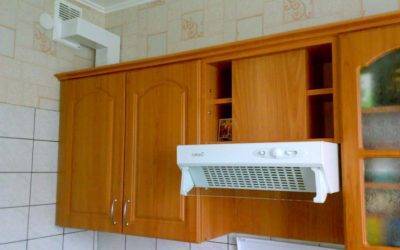

Если монтаж выполняется внутри мебели, то подключение организуют внутри шкафа, а электричество для него подводится к общей клемме, откуда подключается и освещение над столом, и, при необходимости, розетка. Таким образом проводка, выключатели и розетки скрыты. Если проводка для других задач не предусмотрена, реализуют автономный монтаж розетки.

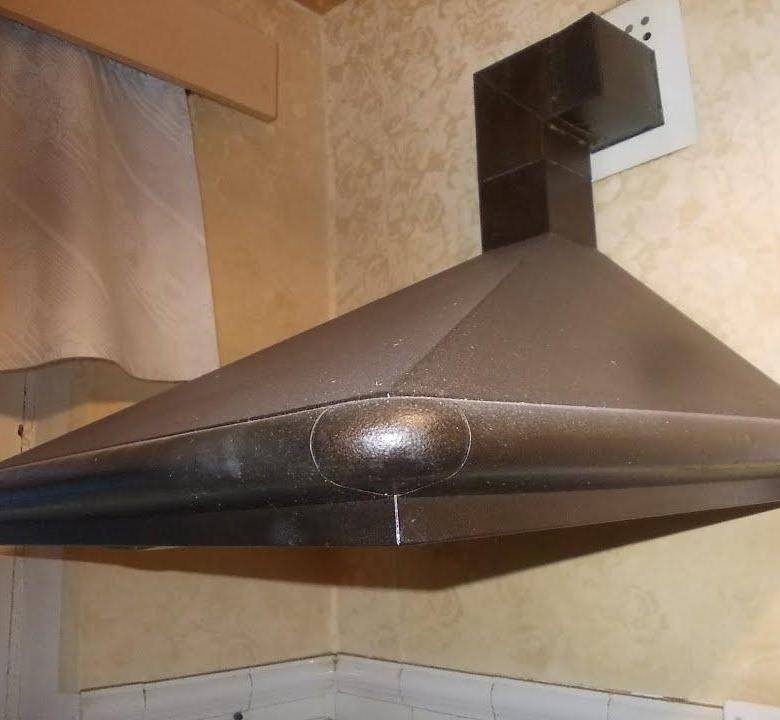

Процесс изготовления вытяжки

Его можно разделить на этапы:

Схема работы вытяжки.

Первый этап – подготовка материалов и оборудования. Если чего-то из указанного списка нет, следует посетить строительный магазин. Приборы можно взять напрокат. Второй этап – нанесение разметки. Для того чтобы не испортить эстетический облик помещения, следует тщательно произвести замеры. Потребуется обустройство не только вытяжки. Вам следует разместить также воздуховод. Его можно аккуратно замаскировать, воспользовавшись гипсокартоном. Самый простой вариант разметки получается в случае, когда отверстие под вентиляцию проделано сверху над плитой. Когда отверстие расположено в ином месте кухни, потребуется разместить короб, в котором будет проложена воздуховодная труба. Совет! Если на вашей кухне планируется отделка потолка гипсокартоном, вы можете частично скрыть воздуховод под ним.

Третий этап – создание каркаса под воздуховод. Для этого потребуются оцинкованные металлические профили. При помощи анкеров их закрепляют по всему периметру будущего воздуховода. Хорошо, если труба будет идти по прямой. В том случае, когда такой вариант невозможен, профиль следует закреплять с изгибами в необходимых местах. Разметку для воздуховода наносят на потолке. Первый профиль, который служит стартом, вниз прокладывают несколькими отдельными частями. Их же крепят при помощи саморезов. Четвертый этап – завершение работ по обустройству гипсокартонного короба. Чтобы закончить работы, потребуется на уже выполненные подвесные части закрепить вторую панель от первичного профиля. Его вы использовали как точку старта работ. Когда будет готова нижняя часть, на нее монтируют планки поперечного типа. Их же впоследствии следует обшить гипсокартоном. Пятый этап – формирование корпуса кухонной вытяжки. Итак, когда все черновые работы выполнены, можно приступать к обустройству непосредственно вытяжки. На стены кухни закрепляется нижняя часть будущего прибора. Ее также выполняют из профиля. Если на вашей кухне для вытяжки предусмотрена ниша, это дополнительно облегчит задачу. В противном случае придется дополнительно прикреплять нижнюю часть к основному коробу с боков. Все части вытяжки вырезаются из металлического профиля и соединяются с нижней частью. Чтобы сделать конструкцию более жесткой, потребуется усилить боковые стороны перемычками. Их также выполняют из профиля. Шестой этап – присоединение воздуховода к вентиляционной системе

Чтобы выполнить процедуру по отделке кухонной вытяжки, ее корпус и короб, в котором размещается воздуховод, обшивают гипсокартоном. Затем на готовую конструкцию наносят шпаклевку. С ее помощью маскируются крепежные элементы и гипсокартонные швы. После этого вытяжку можно покрасить. Некоторые предпочитают другие варианты декорирования этого кухонного прибора.

Схема расположения розеток на кухне.

Этот вид конструкции прекрасно подойдет как для активной, так и для пассивной вытяжки. Если вы выберете первый тип, внутрь корпуса потребуется вмонтировать двигатель электрического типа. Его нужно будет подсоединить к сети.

Второй вариант самодельной кухонной вытяжки выполняется из фанеры. Эта вытяжка используется только для активного типа приборов.

Функции кухонной вытяжки

Вытяжка для кухни своими руками

В помещениях, где готовится пища, необходимо регулярно очищать воздух. Оптимальным считается десятикратный обмен в течение часа.

В противном случае будут скапливаться запахи, вредные продукты горения, испарения от готовящихся блюд. Дышать такой смесью тяжело и вредно для организма.

Вытяжка на кухне выполняет следующие функции:

  • очистка и фильтрация воздуха;
  • защита кухонной мебели, стен и потолка от копоти, жира;
  • устранение из помещения загрязняющих воздух веществ, продуктов горения, запахов, гари, дыма;
  • предотвращение проникновения загрязняющих воздух веществ в другие комнаты;
  • улавливание загрязненного воздуха сразу над плитой.

Устройство должно быть не только функциональным, но и эстетичным. Оно должно вписываться в интерьер, поэтому корпус  декорируют или делают незаметным, например, встраивают в кухонный шкаф.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

  1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
  2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

Вытяжка для кухни своими руками

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Популярные статьи  ТОП 14 проектов домов из клееного бруса

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

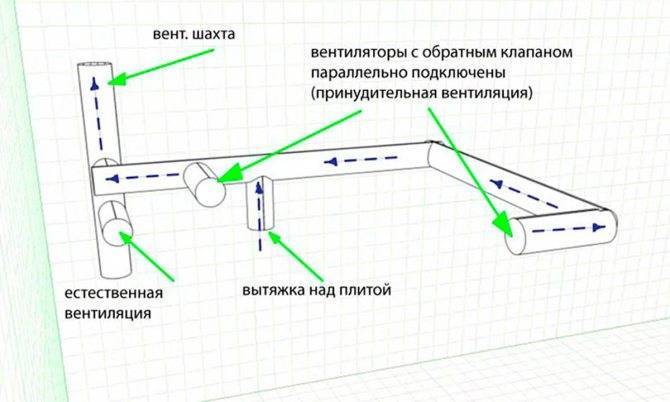

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

  1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
  2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

https://youtube.com/watch?v=0ifF6UXiYKs

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Как выбрать цвет гостиной

Цветовая гамма этого помещения должна быть выполнена в оттенках способствующих расслаблению, как эмоциональному, так и физическому. Психологи рекомендуют несколько основных цветов:

  • Мятный.
  • Пшеничный.
  • Светло-голубой.
  • Сиреневый.
  • Зеленый.

Вытяжка для кухни своими руками

Несмотря на популярность окрашивания стен, многие предпочитают по старинке оклеивать стены обоями.

Вытяжка для кухни своими руками

Однако среди разнообразия этого материала, легко запутаться и не каждый знает как выбрать обои для гостиной. Для правильного выбора, необходимо учитывать несколько критериев:

  • Свойства того или иного вида обоев.
  • Натуральность материала.
  • Цена.
  • Расцветка (однотонная или с принтом).

Вытяжка для кухни своими руками

В последние годы особую популярность приобрели пробковые или бамбуковые обои, поскольку они обладают отличными звуко- и теплоизоляционными свойствами, а также прекрасно смотрятся в интерьере.

Вытяжка для кухни своими руками

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

  • Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
  • Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
  • Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
  • Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
  • Размечается место крепления конструкции.
  • компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
  • Перфоратором просверливаются отверстия под фиксаторы вытяжки.
  • Вкручиваются шурупы.
  • Пользуясь уровнем, проверяется горизонтальность монтажа.
  • Навешивается вытяжка (без короба).
  • Соединяется с вытяжной трубой, соединенной с каналом.
  • Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
  • Проводится пробный пуск технического устройства во всех режимах.
  • При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

  • встроенного типа – вся установка маскируется в подвесном шкафу;
  • каминного и купольного вида – конструкции фиксируются на стене;
  • островная модель – компонуется на потолочине;
  • угловая вытяжка – ставится в углу;
  • плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

  • Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
  • Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Популярные статьи  Реечный потолок: фото, виды (из дерева, пластика, металла, алюминия), формы, дизайн, цвет

Подключить вытяжку через клеммники wagoВытяжка для кухни своими руками

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

С чего начинать монтаж вытяжки

Очень важный вопрос, нужно обращать на него пристальное внимание,в противном случае вместо положительного эффекта получится отрицательный.

Действие  Краткое описание
Вытяжка для кухни своими руками

Проверка технического состояния существующего вентиляционного канала

Снимите декоративную решетку, внимательно осмотрите поверхности канала. Для облегчения ревизии пользуйтесь фонариком. Канал должен быть чистым, дым от горящей бумаги должен полностью втягиваться в него. Если есть паутина, черная копоть и иные посторонние отложения, то это свидетельствует о плохой естественной вентиляции, надо вызывать представителей управляющей компании для исправления проблем. Дальнейшее переоборудование делается самостоятельно, как именно мы расскажем немного ниже.
Вытяжка для кухни своими руками

Определение типа вытяжки

Может быть проточной и циркуляционной. Первая подключается в канал и выбрасывает отработанный воздух наружу. Как мы уже выше упоминали, имеет несколько важных ограничений по монтажу, выполнять требования необходимо в обязательном порядке. Второй тип вытяжек не связан с каналами, агрегат очищает воздух и возвращает его обратно в помещение. Это полностью автономная и безопасная система, но имеет один существенный недостаток – требуется часто менять фильтры.
Вытяжка для кухни своими руками

Технические параметры вытяжки

Главное – надо подбирать устройства с учетом объема помещения и минимальной кратности обмена воздуха. Производительность вентилятора должна минимум на 20% превышать требуемый объем обмена воздуха, работа электрического двигателя на пределе возможностей заметно сокращает время его эксплуатации. Если главный фактор определен, то можно подбирать вентиляцию по размерам, уровню шумности, наличии дополнительных функций, дизайну, типу управления и т. д. Эти показатели не влияют на чистоту воздуха в кухне, они только повышают комфортность пользования устройством.

Вытяжка для кухни своими руками

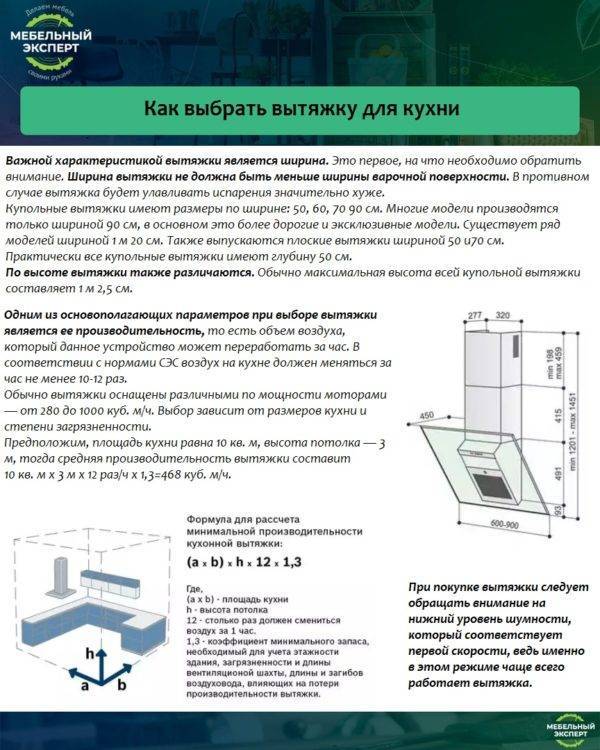

Как выбрать вытяжку для кухни

ТОП 7 лучших вытяжек.

Модель Достоинства Производительность (м³/ч) Ширина для установки, см

Hansa OSC 6111 WH

Бюджетная подвесная модель Hansa OSC 6111 WH с комфортным ползунковым управлением. Корпус — нерж. сталь. Уровень шума низкий. 335 60

Indesit H 151.2 WH

Вытяжка подвесная Indesit H 151.2 WH обладает плоской конструкцией, которая устанавливается на стену над плитой. Вытяжка Indesit H 151.2 WH работает тихо, издавая шум максимум 60 дБ. Очистка производится жироулавливающим фильтром. Также можно установить дополнительный угольный очиститель. Рабочую поверхность кухни осветят две встроенные в вытяжку лампочки. 230 50

Akpo WK-4 Vario eco

Элегантная каминная вытяжка с мощным мотором не займёт много места на вашей кухне. Три скорости работы позволят настроить устройство на любой уровень загрязнения воздуха, а благодаря высокой производительности аппарат отлично справится с совмещенными кухней-столовой или кухней-гостиной. 650 50, 60 и 90

Hansa OKC 653 SWH

Вытяжка выполнена в белом цвете и имеет наклонное расположение. Интенсивный режим позволяет моментально очистить воздух, а управление осуществляется благодаря сенсорному дисплею. 620 60

Elica MEMPHIS WH/A/90 T.GREZZO

Два режима работы могут вытягивать загрязненный воздух в вентиляцию или очищать его и выводить обратно в помещение. Алюминиевый фильтр легко очищается от жировых загрязнений в посудомоечной машине. 650 90

После того как согласованы все вышеописанные моменты, можно приступать к непосредственному монтажу вытяжки.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
