Охранная сигнализация для гаража: 9 советов по выбору

Элементы сигнализации

Контрольная панель. Часть системы, которая управляет всеми остальными функциями, позволяет их настроить и т.д. Чаще всего работает от электричества. Можно подключать разного рода бесперебойники, чтобы не происходило отключение при отсутствии света. Для максимальной безопасности рекомендуют устанавливать данный блок так, чтобы его не было видно сразу при входе.

Датчики движения, открытия, вибрации, дыма. Позволяют предупредить самые разные варианты проникновения в здания. В зависимости от типа устанавливаются на отдельных элементах (окна, ворота, двери), по периметру помещения и т.д.

Выделяют такие типы датчиков:

Срабатывающие при открытии дверей – магнитные.
Действующие в момент того, как объект пересекает луч – лучевые.
Подключенные к своеобразной паутинке, которая реагирует на вибрацию – вибрационные устройства (устанавливают на пол и стены).
Реагирующие на повреждения стекла – оконные.
Так называемые, пассивные – инфракрасные и тепловые.
Основанные на системе эхолокации – радиоволновые.
Считывающие электромагнитное поле в гараже.
Комбинированные.

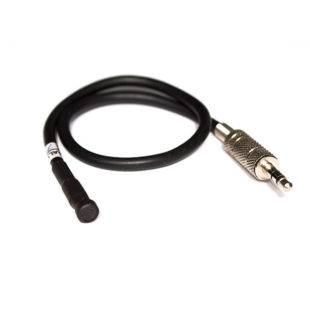

Микрофон. Дает возможность подключится к системе через телефон и услышать, что происходит внутри, требуется ли вызов охраны или это случайно попало животное в гараж и т.п., и можно обойтись своими силами.

Сирена. Для привлечения внимания людей, находящихся рядом, дезориентации воров и т.д.

Могут быть и другие дополнительные блоки, опции, но все вышеперечисленные пункты – это то, что встречается практически в каждом рассматриваемом устройстве.

Обзор актуальных моделей

Для охраны гаража можно использовать как непосредственно гаражную сигнализацию, так и системы для охраны дачи и квартиры. Разберем самые актуальные модели для гаража.

Хорт-Гараж (Хорт 5)

Компактный комплекс с питанием от сети и аккумулятором на 7аЧ. В комплект поставки входят: 4 датчика (движения, дыма, температуры, открывания створки), 2 сирены (внутренняя и уличная), комплект экранированных кабелей для подключения детекторов. Основные компоненты – израильского и украинского производства. При отключении от сети или разрядке аккумулятора система отправляет SMS на заданный номер.

Комплектация:

GSM-сигнализация «ХОРТ 5».
Аккумулятор 12 В, 7 А/ч.
Датчики открытия «TANE SM-35».
Датчик движения «Crow SWAN Quad».
Сирена «Jablotron LD-95».
Считыватель ключей «Touch Memory» «JSB-TM».
Электронные ключи «Touch Memory».
Кабель сигнальный 4х0,22.

Страж-универстал

Сигнализация представлена 3-мя комплектами: базовым, стандартным и премиум. Это беспроводные системы отечественного производства, в состав которых входят: блок центрального управления, два брелока, комплект беспроводных датчиков. Комплекс отправляет SMS-сообщения на смартфон и одновременно звонит на внесенные в базу номера телефонов (личный номер владельца, службу охраны, пожарную часть и т. д.), причем номера могут быть как мобильными, так и стационарными. Сигнализация рассчитана на эксплуатацию в российских условиях, то есть, морозоустойчива.

Умный часовой

Универсальный комплекс, подходящий для охраны гаража, дачи, квартиры, приусадебного участка. Оснащен всеми необходимыми функциями безопасности и дополнительно поддерживает аудио-прослушивание объекта, удаленное включение/выключение, контроль температуры. Имеется 2 конфигурации на выбор: МИНИ и ПРОФИ. Из особенностей системы можно отметить необходимость настройки через ПК с помощью специальной программы-конфигуратора. Продукция изготавливается в г. Рязань на предприятии ООО “ИПРо”.

Express GSM Ultra

Простейшая GSM-сигнализация южнокорейского производства с функцией дозвона на 3 номера и сиреной. Выглядит как единый блок со встроенным датчиком движения. Питается от 3 батареек формата AA, работает без сети 220 В. В комплекте идет 1 брелок, но при желании можно заказать до 9 брелоков. Комплекс совместим со стандартами 2G/3G. По тревоге автоматически включается сирена акустической мощностью 130 дБ. Недорогой, надежный и простой в установке вариант.

Aoke GSM 10А

Дешевый GSM-комплект родом из Китая с двумя пультами ДУ, функцией дозвона на 6 номеров и встроенным аккумулятором. При отключении от сети система проработает всего 5 часов. Комплекс поддерживает 4 проводные и 6 беспроводных зон.

Супер Эконом

Бюджетный вариант (стоит порядка 50 долларов) в миниатюрном корпусе с двумя датчиками: движения и открытия дверей. Дозванивается на 3 номера, отправляет SMS. В комплекте есть сирена и аккумулятор на 1,2 Ахч.

Контакт GSM-2

Еще один миниатюрный модуль, встроенный прямо в датчик движения. Сигнализацию делает компания «Ритм» из Санкт-Петербурга. Система поддерживает внешнее питание, настраивается с помощью компьютера и активируется обычными ключами-таблетками TM (как у домофонов). Это быстрее, чем ввод кода через панель и безопаснее, чем связь через стандартные китайские брелоки с частотой 433 MHz, сигнал которых перехватывается обычным кодграббером.

Photo Express GSM

Автономная сигнализация с видеокамерой от новосибирского НПО «Сибирский Арсенал». Комплекс не поддерживает внешнее питание, но способен автономно работать до 6 месяцев всего на двух батарейках AA. При срабатывании система отправляет SMS и звонит на указанный телефон, а позже отправляет фото на указанный почтовый ящик. У системы отсутствует дистанционное управление, а настраивается она только при помощи SMS.

Способы питания защитных систем

Разделяются на автономные и работающие от сети со стандартным напряжением на уровне 220 В. Независимая система питания необходима для случаев отключения основной, поскольку некоторые злоумышленники научились выводить ее из строя. Кроме этого иногда происходит аварийная ситуация и питание от сети становится невозможным из-за различных причин. Не думайте, что автономные системы будут работать в течение короткого времени. Все зависит от вида использующихся батарей – некоторые версии можно беспрерывно эксплуатировать в течение года.

Функциональные возможности на основе работы автономной системы питания заметно снизятся. – применять обычную версию питания в качестве основной, а при ее недоступности осуществлять переход на автономный вариант.

Виды датчиков движения

Что касается датчиков движения, которыми оснащаются современные охранные системы, они могут быть следующими:

оконные датчики реагируют на повреждение стекла;
вибрационные устанавливаются на стены и полы, их приравнивают к своеобразной чувствительной паутине;
магнитные срабатывают при открытии дверей;
радиоволновые основаны на системе эхолокации;
лучевые;
тепловые или инфракрасные, их называют пассивными;
датчики считывания электромагнитного поля помещения;
комбинированные сочетают в себе несколько из упомянутых вариантов, дополнительно распознают утечку газа или воды.

Технические особенности

Обычная комплектация охранных систем на основе данной версии сигнализации состоит из электроники для обрабатывания и передачи информации, датчиков движения и несанкционированного открытия дверей, пульта ДУ. Продвинутые версии оборудованы камерами наблюдения, микрофонами и сиреной в разных вариациях. За счет дополнительных функций можно напугать злоумышленников, ведь они будут знать, что их появление замечено, и за ними ведется наблюдение. В большинстве случаев этого достаточно, чтобы заставить воров покинуть территорию гаража.

Но это еще не все, поскольку в расширенном списке дополнительного оборудования предложены и другие полезные возможности. Можно установить различные сенсоры, улавливающие изменение температуры, появление дыма, умышленное отключение электрического напряжения, неестественные вибрации. За счет этого заметно увеличиваются возможности различных охранных систем, и автомобиль защищен более надежно.

Данный тип охранной системы работает на основе беспрерывного считывания информации с различных датчиков. Если один из них фиксирует неестественную активность, происходит отправка сигнала на центральный блок, для чего используется радиосигнал высокочастотного типа либо отдельный магистральный провод.

Начинает работать электронный модуль – выполняется последовательный перечень действий на случай взлома:

активирует сигнализацию и другие предусмотренные способы защиты;
отправляет оповещение на все номера занесенные в базу;
если подключена одна или несколько камер – отправляются фото либо видео с информацией о ситуации в гараже;
если настройка осуществлена, происходит дозвон системы безопасности на стационарный либо мобильный номер.

Но защита от грабителей – это не единственная сфера применения GSM-сигнализации. Она способна предупреждать о возникновении других опасностей для транспорта либо целостности гаража. Речь идет о возможной утечке газа, поскольку многие автомобили работают на его основе, значительном увеличении температуры (пожар или мелкое возгорание), появление дыма, неизвестная причина отключения питания. Для этого необходимо подключить дополнительные возможности охранной системы – мы о них уже говорили.

Обычно оповещения от GSM-сигнализации передаются с помощью сотовых операторов. Но есть возможность отправки сигнала об различных проблемах с автомобилем с помощью специального брелока.

Охранная система из сотового телефона

Сигнализация для гаража

Из старого мобильника тоже можно собрать простую сигнализацию (ее называют GSМ-сигнализацияей). Потребуется еще несколько элементов, которые достаточно легко достать. Главным преимуществом такой системы является автономность от электросети – функционирование продолжится даже после отключения питания.

Вот что потребуется при изготовлении:

паяльник;
мультиметр;
провода (телефонный и медный);
сотовый телефон (любой, только не сенсорный);
переключатель на одну клавишу;
две железные скрепки;
канцелярский нож;
изоляционная лента;
суперклей;
магнит;
минимальный багаж знаний по радиотехнике.

Принцип работы системы

Образно говоря, GSМ-сигнализация – это модернизированный сотовый телефон, который совершит звонок на нужный номер, если в гараж кто-нибудь проникнет в отсутствие владельца.

GSМ-сигнализация

Основная идея системы такова: необходимо добиться, чтобы телефон позвонил на последний набранный с него номер в момент открытия ворот. Телефон должен быть надежно спрятан и постоянно быть на зарядке. Если воры взломают замок и откроют ворота, то контакты на навесах, невидимые снаружи, разомкнутся и инициируют вызов – на телефон владельца гаража поступит звонок.

Характерно, что при изготовлении такой сигнализации можно использовать самые старые и дешевые модели телефонов. Главное, чтобы они работали.

Технология изготовления

GSМ-сигнализация

Шаг первый. Вначале берется металлическая скрепка и от нее отрезается два кусочка длиной в 1 см – они и станут в будущем навесными контактами. Далее с телефонного провода снимается изоляция, а его «содержимое» распускается на пару отдельных проводов, концы каждого из которых фиксируются на контактах. Скрепки, в свою очередь, крепятся к двери суперклеем – одна на подвижной петле, другая на навесной.

Свободные концы телефонных проводов подсоединяются к мультиметру и «прозваниваются» с открытой дверью на предмет замкнутости цепи.

Шаг второй. Кабели проводятся к месту установки прибора, желательно спрятать их под плинтусом.

Шаг третий. Затем нужно приступать к самому телефону. В нем обязательно должна быть SІM-карта, отключены все звуковые сигналы (входящие вызовы, будильник, SMS и проч.) и пополнен баланс. Кроме того, последним набранным номером с телефона должен быть тот, на который будет совершаться вызов в случае проникновения.

Телефон надо разобрать, снять заднюю крышку и извлечь аккумулятор, затем переднюю панель, клавиатуру и подкладку под ней. После этого обнажится дорожка контактов. Из них выбирается один, ведущий к кнопке вызова (визуально он не будет ничем отличаться от остальных, его можно определить лишь по месторасположению). Берется два медный провода – один фиксируется изолентой на внутреннем контакте, второй на полукруглом.

Шаг четвертый. Аккумулятор устанавливается обратно и фиксируется той же изолентой (задняя панель телефона уже не нужна), телефон включается. Это достаточно легко сделать даже без клавиатуры: вторая железная скрепка выпрямляется и с ее помощью замыкаются контакты над кнопкой «Отбой».

После стандартного приветствия и завершения загрузки медные провода, закрепленные на предыдущем этапе работы, замыкаются. Если процедура была проведена правильно, то наберется последний исходящий вызов. Если по какой-либо причине этого не произошло, контакты под кнопками проверяются и повторно замыкаются.

Шаг пятый. Телефон устанавливается в заранее приготовленном месте. Медные провода, ведущие от аппарата, подключаются к контактам на дверных навесах. Подключается и вставляется в розетку блок питания. Вот, собственно, и все – сигнализация для гаража своими руками готова.

Обладая минимальными радиотехническими навыками, описанную конструкцию можно усовершенствовать и придать ей более презентабельный вид. Также с помощью сотового можно сделать охранную систему для машины.

Одно «но», которое есть всегда

Если угонщик проникнет в гараж с такой сигнализацией, то он сумеет быстро обнаружить и деактивировать ее. Описанной системе необходимо несколько секунд, чтобы связаться с телефоном владельца, и если ворота/дверь закроют быстро, то вызов попросту сбросится. Не стоит забывать об этом.

На что обратить внимание при выборе

Простота использования

Устройство должно обладать всеми свойствами, которые нужны в конкретном случае. При этом, чем легче управлять системой, тем меньше вероятность ее выхода из строя.

Многие модели допускают подключение проводных датчиков, которые не идут в стандартном наборе системы. Это позволяет «дособрать» устройства с нужными параметрами для конкретного помещения

Питание

Нужно позаботиться об автономности системы или удостоверится в том, что электропитание работает без сбоев и проблем.

Лучшим вариантом специалисты называют комбинирование питания от сети и аккумулятора на случай перебоев в подаче электричества

Дополнительные опции

Обязательно стоит учесть параметры самого гаража, например, если он отапливается печкой, то датчики задымления будут лишними. Так как при повышенной чувствительности датчики будут вызывать срабатывание сигнализации без видимых на то причин. То же касается и сирены, если объект входит в кооператив, то ревун может срабатывать часто ложно, а соседи от такого в восторг не придут.

Среди полезных функций: оповещение о неверном вводе пароля, о плохом качестве сигнала, об отключении электропитания, а также охрана отдельных зон и защита от глушителей

Проводные или беспроводные датчики?

В зависимости от модели GSM сигнализации, главный модуль может работать с проводными или беспроводными датчиками. Первые наиболее надежны, стоят дешевле, а самое главное, способны работать в неотапливаемом помещении, чего не скажешь про беспроводные.

Беспроводные датчики для запитки используют батарейки, а связь с gsm прибором осуществляется по радио частоте, и как мы сказали ранее, беспроводной датчик не предназначен для работы в неотапливаемой среде. Температура ниже +10 будет моментально сажать батарейку датчика, что непременно может стать причиной ложного срабатывания или не сработки вовсе.

Беспроводные датчики были придуманы для удобства монтажа в помещении в котором был произведен хороший ремонт и возможность прокладки провода затруднительно либо не возможно вовсе. Использовать беспроводной способ подключения в гараже не разумно и не профессионально,так что не верьте дилетантам доказывающим обратное.

Охрана гаража комплексом Страж

Гаражную постройку можно оборудовать охранной системой Страж Мини. Представляет собой хорошее сочетание бюджетной стоимости, надежности. Комплект включает традиционные сенсоры размыкания, движения, звуковой оповещатель, также резервный аккумулятор, антенну радиосвязи, брелок дистанционного управления, приемно-контрольную панель.

Подключает 6 абонентских номеров (только 3 – текстовое оповещение). Возможность прослушивать текущую ситуацию после тревожного дозвона благодаря встроенному микрофону.

Дополнительно можно подключить 6 беспроводных сенсоров (дыма, наличие воды внутри ямы, повышенное содержание газа). Звуковая сирена – проводная, необходимо подключение электросети. Вообще данное оборудование беспроводное, но неавтономное, требуется наличие подведенного кабеля электропитания.

Мини-система способна автономно работать 5 часов при отключении электроэнергии. Подогрев контрольного модуля позволяет работать при температуре -40⁰ С. Актуально устанавливать внутри небольших, неотапливаемых помещений (гаражных, складских, офисных, маленькой квартиры).

Делаем сигнализацию для гаража своими руками

Чтобы обеспечить безопасность в гаражном помещении, вы вполне можете изготовить гаражную сигнализацию лично. Сейчас мы расскажем, как именно это сделать. Рассмотрим охранную систему, изготовленную из мобильного телефона, а также сигнализацию с системой оповещения. Когда вы прочтете алгоритмы работы, узнаете, какие инструменты и материалы вам понадобятся, вы сумеете самостоятельно изготовить и установить сигнализацию в гараже.

Система с сиреной

https://www.youtube.com/watch?v=0rSKSuOv0iw

В первую очередь запомните, что именно, Вам будет необходимо для работы. Запаситесь сиреной и изоляционными трубками для электрической проводки, самой электропроводкой, датчиком движения. На проводах не экономьте: берите качественные, выполненные из меди. Пусть вас не смущает датчик движения. Его можно легко приобрести в любом крупном магазине электроприборов. Принцип действия охранной системы достаточно простой: как только зафиксирован взлом (с помощью датчиков движения), датчиками передается сигнал на сирену, а она уже обеспечивает звуковое оповещение.

Алгоритм изготовления такой охранной системы для гаража тоже предельно прост.

В первую очередь вскройте датчик движения. Из него необходимо извлечь шарообразный элемент.
Потом уберите плату. Чаще всего она закрепляется двумя защелками из металла. Вам понадобится отогнуть одну из них.
Затем вам нужно присоединить к датчику обмотку реле, питание. Запомните! Штатное реле заменяется обмоткой. Используйте клеммы, чтобы подключить сирену и электропитание.
Потом установите выключатель. Выберите для этого незаметное место и никому его не показывайте. Сирену нужно установить снаружи, при этом участок должен быть недоступным.
Если у вас современный датчик, можно выполнить его настройку. Программируется длительность работы, а также уровень чувствительности.

Все! Вы уже установили сигнализацию в гараж.

Охранная система на основе сотового телефона: инструкция монтажа

Необходимо подготовить следующие приспособления для монтажа:

Кнопочный сотовый телефон с сим-картой.
Магнит.
Гермекон стандартного вида или с тремя контактами, это будет зависеть от схемы подключения.
Проводная основа.
Выключатель с одной клавишей.
Паяльник.

Последовательность работы такова:

На телефоне настраивается короткий вызов на телефон владельца гаража.
Телефон нужно аккуратно разобрать.
Понадобится плата под клавиатурой.
Нужно выбрать схему подключения. У каждого телефона она может быть различной, например, на одной или двух кнопках.
Берутся провода, один из них припаивается к кнопке вызова, другой – к кнопке для команды включения клавиатуры.
На гаражные двери устанавливается магнит.
Настройка геркона проводится так, чтобы при соединении с магнитом цепь разомкнулась.

Таким образом, принцип действия GSM-сигнализации будет в следующем:

При открытии гаражных дверей происходит замыкание геркон-контактов.
Производится вызов с телефона владельцу гаража.
Место расположения телефона будет зависеть от конструкции гаражного помещения.

Совершенно не обязательно пытаться установить сигнализацию своими руками, можно воспользоваться услугами профессионалов, но в этом случае придется отдать за это определенную сумму.

Какие технические средства используются в системах безопасности для дома, дачи или гаража

Для более точного выбора параметров сигнализации и видеонаблюдения для дачи (другого объекта) необходимо подробно изучить типовые и дополнительные компоненты. Следует проверить не только технические, но и программные составляющие.

Статья по теме:

СКУД: система контроля и управления доступом. Функции системы, виды контроля доступа, обзор моделей и производителей, нюансы самостоятельного монтажа СКУД – в нашей публикации.

В дешёвых моделях охранной сигнализации для дома, дачи или гаража

Один из простейших примеров рассмотрен в предыдущей главе. Самый недорогой вариант – датчик движения, который установлен в одном корпусе с блоком GSM. Его располагают во входной группе дома/квартиры/дачи. Используют ультразвуковой излучатель или волны другой частоты. Они отражаются от контрольной поверхности, поступают обратно на приёмник. При пересечении рабочего луча сигнал пропадает. Это автоматически активизирует систему пересылки тревожного сообщения пользователю.

Недостатки понятны даже при поверхностном изучении. Злоумышленник может проникнуть через окно, без прохода через коридор. Чтобы перекрыть все возможные пути доступа, в оконных и дверных блоках устанавливают бесконтактные датчики на основе пар геркон−магнит. Также применяют специализированные детекторы разбитого стекла. В отдельных комнатах монтируют видеокамеры, микрофоны и объёмные датчики. Такие дополнения способны значительно повысить итоговую стоимость комплекта.

В продвинутых моделях сигнализации GSM

Для обеспечения высокого уровня безопасности и комфорта пользователей приобретают хорошо оснащённое оборудование. Кроме отмеченных выше датчиков, применяют следующие дополнительные устройства:

Детектор газа с электромагнитным клапаном. При обнаружении опасной утечки магистраль перекрывается автоматически. Алогичные устройства применяют для предотвращения затопления водой.
Усилитель в комплекте с антенной понадобится при слабом сигнале. Подобные наборы устанавливают в объектах, которые расположены на большом удалении от приёмо-передающих вышек операторов связи.
Специальные ретрансляторы передают сигналы от датчиков на основной электронный блок сигнализации GSM без проводов. Их применяют при значительном расстоянии до функциональных узлов, чтобы не рыть траншеи и создавать каналы в стенах для прокладки проводных линий.

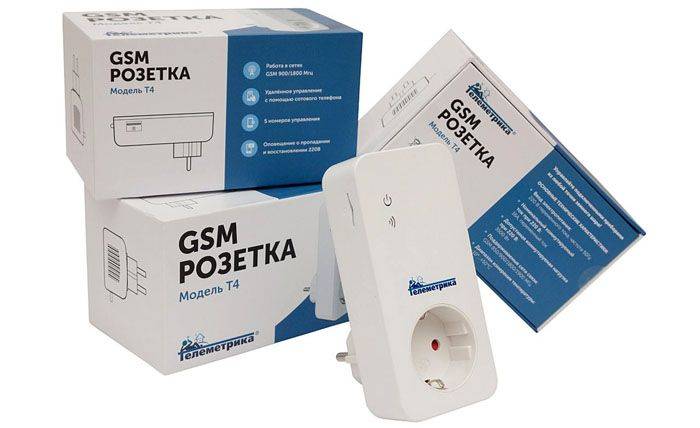

Розетка с управлением по сети GSM

Такое устройство можно использовать отдельно и в комплексе с имеющейся сигнализацией. Оно обеспечит дистанционное включение приводных механизмов с питанием от стандартной сети 220 V.

К сведению! При выборе устройств этого типа обращают внимание на максимальную допустимую мощность потребления.

Видеокамеры сигнализации GSM для дома или дачи

Для правильной покупки этих компонентов надо учесть несколько важных деталей:

Монохромные камеры дешевле, чем цветные.
Увеличение дальности, количества пикселей и угла обзора повышает стоимость.
Модели для установки на улице специально защищены от дождя и других неблагоприятных внешних воздействий.
Самые дорогие изделия оснащают электроприводами для поворота в нужном направлении.

В широком ассортименте предложения современного рынка несложно найти видеокамеру для определённой сигнализации GSM с учётом личных предпочтений

Установка и работа

Уже отмечалась легкость и непринужденность установки подобного оборудования. Можно это сделать своими руками, не прибегая к помощи специалиста. При этом следует обязательно учитывать, чтобы для датчиков были доступны сетевые параметры, область установки, способность камеры захватывать даже те элементы, что располагаются вдали. Последний вариант актуален для GSM-сигнализаций с видеокамерой.

Относительно места установки сигнализации: это не должна быть открытая территория, где легко можно увидеть такую камеру

Лучше установить сигнализацию в неприметном месте, чтобы злоумышленник не обратил на нее внимание. Также стоит учитывать и возможность захвата объекта с большого расстояния

Благодаря GSM-системе можно постоянно дистанционно наблюдать за гаражом, так как все показатели будут отмечены на экране. В любое время можно прослушать информацию о состоянии объекта или понаблюдать за ним непосредственно через мобильный телефон. Можно будет также получать и SMS-уведомления, которые будут приходить в том случае, если охранная система будет приведена в действие.

Работа подобных устройств происходит следующим образом: если произойдет проникновение в помещение (задымление или другие ситуации, которые оценивает устройство), то данные сразу же поступают в центральный блок, называемый контроллером. Там сигнал обрабатывается и сразу же адресуется на мобильный телефон хозяина гаража или же охранной фирме. Это может происходить в форме звонка или SMS-уведомления.

Система защиты гаража своими руками

Этот вариант возможен, если у владельца автомобиля имеются некоторые навыки в сфере различной электроники. Его можно считать альтернативой слишком дорогим охранным системам либо очень дешевым, по сути не предлагающим почти ничего. Дело в том, что воры легко нейтрализуют слишком простые сигнализации, а звуковые эффекты не способны привести к приступу паники у опытных угонщиков. В этом случае можно обеспечить гараж собственной защитой за счет различных купленных комплектующих. Готовая версия обычно отличается высоким качеством и значительно уменьшенной ценой.

Придется опираться на специфические знания и различные материалы с инструментами. Для самостоятельного создания охранной системы необходимо подготовить:

телефон для использования в качестве GSM-модуля – подойдет недорогая, но работоспособная модель;
достаточно мощный магнит совместно с герконом;
работоспособный и надежный выключатель;
набор проводников;
необходимые монтажные элементы;
различные инструменты вроде паяльника, плоскогубцев и отверток различного типа.

Охранная сигнализация с сиреной

Эта охранная сигнализация для гаража является наиболее простым и дешевым вариантом, который можно реализовать самостоятельно и с минимальными финансовыми затратами. Принцип функционирования таких сигнализаций заключается в приведении в действие звуковых устройств-сирен, при срабатывании датчика. Его роль может выполнять ИК-датчик движения, или геркон. В первом случае фиксируется появление подвижного объекта, излучающего тепловую энергию, а во втором случае – определяется момент вскрытия или взлома двери, на которой установлен геркон.

При использовании герконовых датчиков, в случае открытия двери, происходит размыкание/замыкание контактов, что обеспечивает подачу питания к звуковой сирене и ее срабатыванию.

Создание сигнализации на основе ИК-датчиков заключается в нескольких простых шагах. Сначала нужно разобрать датчик движения и извлечь из него шарообразный элемент, вынуть плату, к которой подключить проводники подачи питания и обмотку реле. Эта обмотка заменяет штатное реле датчика. Для подключения сирены используются специальные контактные клеммы. Ее выносят наружу и располагают в труднодоступном месте. Выключатель такой самодельной сигнализации располагают внутри гаража в потайном месте. При потребности в состав сигнализации может подключаться несколько звукогенерирующих устройств, которые могут срабатывать одновременно или по запрограммированной очередности, регулируемой специальными временными релейными устройствами.

После завершения монтажных работ самодельная сигнализация для гаража настраивается на оптимальную работу. Если используемые датчики позволяют, то проводится настройка чувствительности срабатывания и продолжительности работы сирены.

Сигнализация с реле времени

С помощью временных реле может создаваться простая и надежная сигнализация для гаража своими руками, схемы и решения которой могут реализовываться в двух конфигурациях. Одна из них владеет двумя реле, а вторая – одним.

В первом случае релейное устройство имеет две группы коммутационных контактов, срабатывание которых настраивается с промежутком в 5…10 сек. В результате срабатывания датчика произойдет включение звуковой сирены. У пользователя будет от 5 до 10 сек, чтобы отключить его с помощью специальной кнопки-выключателя, расположенной в недоступном месте. Если отключение не произойдет на протяжении этого времени, сработает вторая пара контактов, что обеспечит постоянное звучание сирены до момента полного отключения сигнализации с помощью специального тумблера.

В процессе монтажа такой сигнализации датчик перемещений располагается на двери, а при входе устанавливают кнопку постановки сигнализации на охрану. В качестве реле используются устройства на 12 или 24В.

Недостатком такой схемы сигнализации является срабатывание сигнализации еще до момента ее отключения с помощью специальной кнопки. Чтобы исключить эту проблему с состав такой самодельной сигнализации вводится еще одно реле, время переключения коммутационных контактов которого не больше 180 сек. После истечения этого временного промежутка сирена отключится и будет находиться в таком состоянии до момента постановки ее на охрану.

В функциональной схеме такого типа сигнализаций применяется тиристор, наличие которого повышает уровень электрической и пожарной безопасности создаваемой охранной системы. Сигнализация этого типа рассчитана на подсоединение большого количества различных датчиков. Кроме звуковых сирен в состав такого самодельного охранного комплекса могут включаться лампочки или иные светогенерирующие устройства, обеспечивающие дополнительный эффект для привлечения внимания.

Насколько эффективны самодельные охранные системы?

Чтобы обеспечить более высокий уровень защиты самодельную сигнализацию можно модернизировать, усовершенствовав ее под GSM сигнализацию своими руками. В таком случае не просто будут подаваться отпугивающие сигналы, а и произойдет рассылка СМС на номера владельца о взломе или проникновении в гараж.

Итог

В большинстве современных многофункциональных комплексов безопасности используется беспроводная охранная система Ajax. Это самая титулованная система в Европе, но в то же время и крайне дорогая. Для гаража набор функций, которые предлагает Ajax, прямо скажем, излишен.

Новые охранные GSM-комплексы, оснащенные Ajax, хвастаются шифрованием алгоритмов с плавающим ключом, поддержкой Full HD-формата, связью с облачным сервером и прочими «наворотами». Очевидно, что для охраны гаража все это не нужно. По сути, все, что вам требуется, это простой комплект, состоящий из двух датчиков (движения и открытия), GSM-модуля и пульта ДУ. При желании такую сигнализацию можно сделать самостоятельно – для этого достаточно старого мобильного телефона, комплекта детекторов и платы управления.
