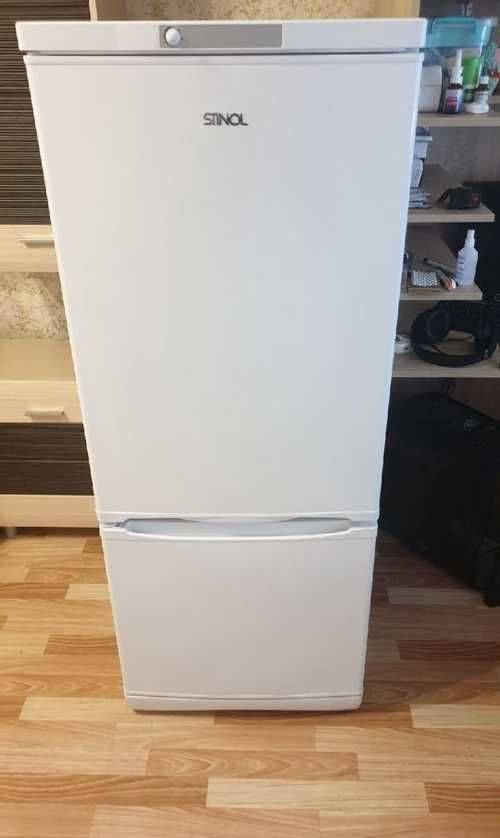

Холодильник Stinol

Модельный ряд

Ассортимент холодильников, которые выпускались маркой Stinol, довольно широк. Он включает в себя модели, подходящие под разный уровень дохода, семейные нужды и дизайн. Отдельно выпускались однодверные морозильные камеры и однодверные холодильники. Холодильники с одной дверцей включали маленькую морозилку для самых необходимых продуктов. Такие модели были отличным решением для небольшой семьи или дачи.

Наиболее распространенным вариантом холодильников был и является двухкамерный. Он может быть с верхней морозильной камерой и с нижней. Причем особенных функциональных различий между этими вариациями нет. При выборе между ними можно руководствоваться только субъективным мнением, что морозилку, расположенную внизу, проще размораживать. Многие выпущенные фирмой Stinol холодильники имели ручную разморозку морозильной камеры.

Был представлен и трехкамерный вариант техники. В нем есть морозильный отсек, холодильный и «нулевой» (выдвижной). Этот выдвижной контейнер обычно располагался снизу — например, в модели «Stinol-104». Он предназначен для отдельного расположения овощей и фруктов. 3-камерный холодильник обеспечивает особенное хранение продуктов в выдвижном ящике (благодаря притоку охлажденного воздуха сзади камеры и засасыванию обратно нагретого). Описание каждой конкретной модели в более подробном варианте присутствует в инструкции по эксплуатации прибора.

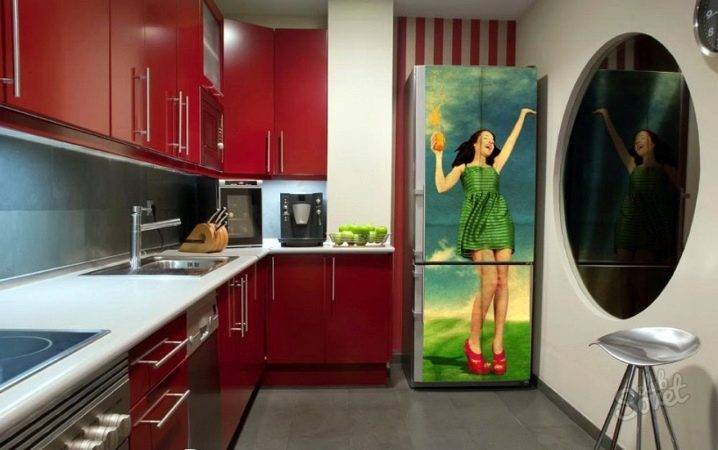

Цвета моделей также очень разнообразны и выгодно отличаются от палитры других производителей. Естественно, представлен белый вариант, являющийся стандартом для холодильной техники. Существовали красный, синий, желтый, коричневый и стальной варианты расцветок.

Как пользоваться холодильными агрегатами «Стинол»

Четкость и исправность функционирования холодильного шкафа Стинол зависит от того – насколько ответственно и полноценно пользователи следуют руководству по использованию агрегата. Первоочередно, холодильник необходимо верно располагать, место для этого обязано соответствовать таким параметрам:

• отсутствие контакта с прямыми солнечными лучами;
• удаленность от газовой или электрической плиты порядка 0,5 м;
• дистанция от отопительных приборов и систем – не менее 50 см.;
• расстояние от стенок агрегата до стены не менее 5-7 см.

Подобное расположение позволяет предотвратить преждевременный износ компрессора по причине перегрева этого узла.

Важные моменты эксплуатации холодильника

Присутствуют некоторые правила, соблюдение которых гарантирует более продолжительный эксплуатационный период холодильного оборудования Стинол, вне зависимости от конкретной модели, и предотвращает внезапные неисправности и выход из строя значимых узлов. Рекомендации по эксплуатации холодильных шкафов такие:

1. Камеры агрегата не безразмерные, поэтому воспрещено перегружать их чрезмерным объемом пищевых продуктов.
2. Перед мытьем внутренних поверхностей камер холодильное оборудование отсоединяется от электросети и ему позволяют полностью оттаять или немного «остыть» после работы в случае технологии разморозки Ноу Фрост.
3. Дренажные отверстия, предусмотренные производителям для оттока талой жидкости, обязаны регулярно проверяться и очищаться не реже раза за месяц.
4. Снежную «шубу» и намерзший лед воспрещено снимать ,используя острые предметы или воздействуя на них механически другим путем. Лед и снег обязаны стаивать самостоятельно – только такой вариант предотвратит механические повреждения испарителя.
5. Абразивные составы использовать для мытья воспрещено, так как покрытие камер при их использовании повредится.
6. Агрегаты с технологией оттаивания Ноу Фрост не требуют принудительных разморозок, но раз в полгода их обязательно моют.
7. В процессе влажной очистки внутри камер следят за тем ,чтобы жидкость не попадала на осветительные элементы и терморегулятор.

Для избавления от неприятных ароматов внутри камер возможно использовать соду, кофе, уксус, лимонный сок, активированный уголь, высушенные корки цитрусовых или покупные ароматизаторы и дезодоранты для холодильников.

Принципы безопасной эксплуатации

Для предотвращения возникновения опасных ситуация для здоровья и жизни, а также для предупреждения поражений электрическим током, в процессе эксплуатации холодильного оборудования необходимо точно следовать правилам техники безопасности. Главные принципы безопасного использования холодильников Стинол заключены в следующих моментах:

1. Холодильный шкаф подсоединяют в отдельную розетку, которая заземлена. Воспрещено использовать тройники, переходники или удлинительные шнуры для подключения агрегатов к электросети.
2. Целостность оплетки шнура периодически проверяют, а также следят, чтобы провод не был перегнут или завязан в узлы.
3. Агрегат обязательно отсоединяют от электросети в случае необходимости перестановки на новое место или смены лампы, которая освещает внутреннее пространство холодильника. Мощность новой лампочки обязана не превышать 15 Вт.
4. Влажность в помещении, где планируют располагать и эксплуатировать холодильный шкаф, обязана не превышать отметку в 75%.
5. В морозильной камере воспрещено хранить газированные напитки, а также жидкости, разлитые по стеклянным емкостям, которые способны стремительно замерзать.
6. Единовременное касание холодильного оборудования и заземленного элемента (водопроводные трубы, отопительная система, мойка, газовая плита) воспрещено.

Ремонт холодильников «STINOL» (СТИНОЛ)

ЗАО «Завод холодильников СТИНОЛ» — дочернее предприятие ОАО «Новолипецкий металлургический комбинат», является общепризнанным лидером на российском рынке, выпускающим бытовые холодильники европейского стандарта. Слово «СТИНОЛ» образовано из элементов фразы «сталь из Новолипецка».

Производственная мощность завода, построенного в 1990-93 гг. итальянской фирмой Merloni Progetti, — 1 млн холодильников в год. Со дня сдачи завода в эксплуатацию (2 июля 1993 г.) было выпущено около 4 млн холодильников и морозильников. Доля рынка изделий марки STINOL на отечественном рынке в 1998 г. достигла 39,3%.

Завод производит холодильники больших и малых объемов как со статической системой охлаждения, так и с системой No Frost, с одним и двумя компрессорами.

Бытовые компрессионные холодильники-морозильники «STINOL-101», «STINOL-102», «STINOL-103», «STINOL-107», «STINOL-123», «STINOL-124» и «STINOL-104» предназначены для кратковременного хранения продуктов и охлаждения напитков в холодильной камере (ХК), а также для длительного хранения продуктов и приготовления пищевого льда в морозильной камере (МК). Хладагентом служит R134а.

Устройство холодильника-морозильника

Холодильник представляет собой напольный шкаф, изготовленный из панелей прямоугольной формы (рис. 1,а), который, в свою очередь, состоит из наружного и внутреннего шкафов. Наружный шкаф металлический, а внутренний изготовлен из ударопрочного полистирола; пространство между ними заполнено теплоизоляцией. В качестве теплоизоляции применяют пено-полиуретан (ППУ), который жестко соединяет между собой наружный и внутренний шкафы, превращая их в неразборный моноблок.

Рис. 1.Холодильник-морозильник «STINOL-103» КШМХ 340/200:

а — общий вид:	б — схема работы холодильных агрегатов холодильников-морозильников «STINOL-103» и «STINOL-102»:
1 — регулируемые опоры;	1 — компрессор;
2 — цоколь;	2 — всасывающая трубка;
3 — отделение для хранения замороженных продуктов;	3 — капиллярная трубка;
4 — отделение для замораживания продуктов;	4 — испаритель холодильной камеры;
5 — направляющие для стока воды;	5 — испаритель морозильной камеры ;
6 — панель управления;	6 — конденсатор;
7 — крепление капиллярной трубки терморегулятора;	7 — фильтр-осушитель;
8 — блок освещения;	8 — нагнетательная трубка
9 — дверь холодильной камеры;
10 — дверь морозильной камеры;

Передний проем шкафов закрывается двумя дверями. Пространство между внутренними панелями дверей и металлическим корпусом также заполнено пенополиуретановой теплоизоляцией, в связи с чем раздельная замена отдельных элементов дверей невозможна.

Особенности и преимущества

Россия — страна-производитель холодильников под известным и распространенным брендом Stinol. Производство холодильной техники этой марки началось на «Новолипецком металлургическом комбинате» в 1993 году.

Для проектировки завода, который мог бы стать достойным конкурентом на мировом рынке в своем сегменте, в 1988 году был проведен конкурс среди семи компаний-проектировщиков из Западной Европы. Удача была на стороне итальянской фирмы, сегодня переименованной в компанию Indesit. Благодаря участию западных коллег, удачному маркетингу и ориентированности на российский рынок фирме удалось удержаться на плаву и занять достойную нишу (во времена перестройки и жесткой конкуренции со стороны западного производства).

Ряд из семи стандартных образцов холодильников вскоре был расширен вариантами премиум-класса. Через некоторое время ученые завода наладили работу устройств с электронной моделью управления, потом стали применять новейшие безопасные эко-материалы, а дальше происходило скорейшее наращивание производственных мощностей, которое позволило обеспечить товаром возросший спрос на бытовую технику.

Все производимые товары проходили строгий контроль качества (с помощью специализированных компьютерных систем). Производство управлялось сложными системами, позволяющими избегать малейших ошибок при выпуске и сборке. Всех сотрудников компании обучали в соответствии с европейскими стандартами.

В начале века завод был перекуплен итальянской компанией Merloni, принимавшей активное участие в проектировании завода на самых первых шагах его развития. Продукция марки вышла на рынок Европы, что стало огромным вкладом в развитие ассортимента и качества товаров. Комплектующие для производства холодильной техники приобретались у итальянских, германских и французских поставщиков. А компрессорные компоненты приобретались у японских коллег Matsushita и датских Danfoss, славящихся точностью и качеством.

Ассортимент моделей холодильной и морозильной техники Stinol, представленной в магазинах, мог удовлетворить даже самого взыскательного покупателя. Представлены были разнообразные варианты: от маленьких и компактных однодверных морозильных камер до огромных трехкамерных холодильников, способных решить проблемы даже самой большой семьи.

Сочетание широкого ассортимента, хорошего качества и приемлемой цены сделало марку Stinol популярной и на российском, и на европейском рынках.

К сожалению, на данный момент холодильная техника марки Stinol уже не выпускается. Построенный завод продолжает успешно функционировать, но выпускает бытовую технику Indesit и Hotpoint-Ariston. Марка Indesit также принадлежит итальянской компании Merloni.

Технические характеристики

Выбирая новый холодильник для своей семьи, необходимо руководствоваться конкретными потребностями и возможностями определенных людей. Давайте рассмотрим основные свойства холодильной техники, которые непременно нужно учитывать при покупке.

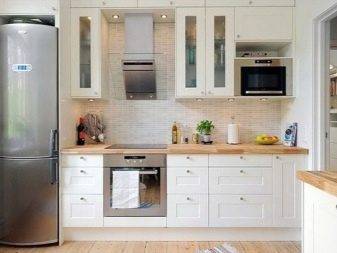

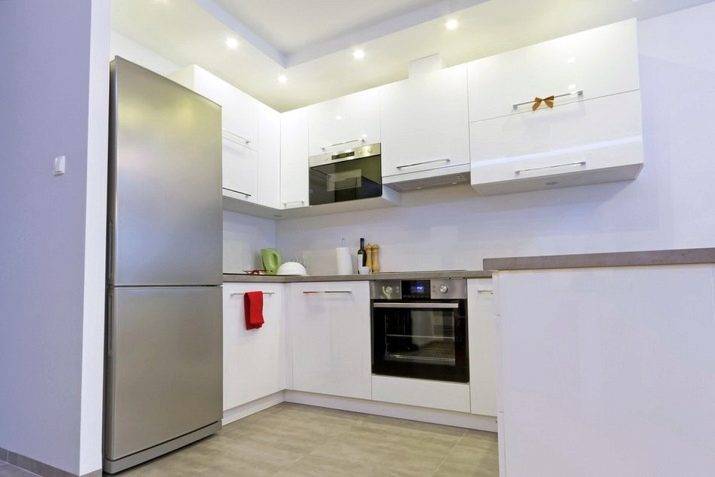

Ширина и высота аппарата должны соответствовать вместимости кухни и дверных проемов, иначе установка и эксплуатация техники станет крайне утомительной. От габаритов также зависит и вес устройства, что обязательно необходимо учитывать при установке в старых и ветхих строениях. Компания Stinol предлагала большой выбор холодильных аппаратов, подходящих для разных нужд и способных стать прекрасным дополнением любой кухни.

С другой стороны, при неисправностях в механических системах их ремонт будет стоить гораздо дешевле, чем в электрических. В элементах электроники присутствуют сложные системы и драг. металлы, что повышает и конечную стоимость товара с таким типом управления. Модели Stinol могут иметь механическое или электромеханическое управление, очень сильно на это влияет год выпуска и разработки аппарата.

Инструкция для Stinol STZ 167 F

Компрессор запускается в следствии того, что витки обмотки замкнуты, сопротивление обмотки снижено через пуско — защитное реле проходит повышенный ток. Реле срабатывает на отключение компрессора в течение минуты. Слышен щелчок, реле компрессор отключается. После остывания реле повторяется попытка пуска. При включенном в сеть холодильнике корпус компрессора сильно нагревается.

Компрессор не запускается или запускается на одну, две минуты. Сопротивления обмоток соответствуют номиналу.

Если задняя стенка морозилки (черная решетка) раскалённая, и боковые стенки вверху греются, какой режим установить? Повысить или понизить температуру? Морозильник почти пустой.

Для охлаждения рабочих камер оборудования используется так называемый хладагент. Состав представляет собой жидкость, способную при некотором давлении испаряться в условиях комнатной температуры. Для многих товаров, для работы с Stinol 106 EL могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки, список кодов ошибок, электронная схема или фото. Вы можете скачать онлайн эти файлы для конкретнй модели Stinol 106 EL или добавить свои для бесплатного скачивания другим посетителями.

Медный испаритель, медную трубку магистрали низкого давления : испаритель – компрессор. К минусам – стальной контур подогрева периметра двери. — наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода, труба жесткая неотоженная, микротрещины могут возникать уже при закладке трубы на конвейере.

Во время таяния слоя инея на испарителе вода стекает на подогреваемый поддон и по каналам — в ванночку на компрессоре, где и испаряется. Когда температура ребер испарителя достигает 10°C, тепловое реле отключает нагреватель испарителя. Через 7…10 мин таймер отключает электрические цепи нагревательных сопротивлений испарителя и поддона и включает компрессор и вентилятор.

Соблюдение технических норм и правил при ремонте холодильников Стинол 106 регламентирует ГОСТ Р 50939-96.

Перед приобретением Stinol 106 EL по самой низкой цене, изучите характеристики, плюсы и минусы модели, отзывы покупателей.

Примеры неисправностей моделей

Разобраться пользователям с конкретными проблемами поможет рассмотрение отдельных моделей производителя.

Стинол 101

Характерная проблема для этой двухкамерной модели с одним компрессором — аппарат не включается. Это может свидетельствовать о неисправности электропроводки или компрессора. Также влияние оказывает и низкое напряжение в сети.

Данная модель требует регулярной разморозки. При наростах льда, аппарат работает в режиме повышенного расхода электроэнергии.

Стинол 102

Аппарат двухкомпрессорный, с системой «Ноу Фрост» и двумя термостатами. Особенность устройства — циркуляция воздуха между морозильным отсеком и испарителем. Часто выходят из строя термореле, а также случается утечка фреона.

Стинол 103

Эта модель — аналог предыдущей по конструкции, наличию двух компрессоров, капельной разморозки и устройству электронного управления. Спустя 5-7 лет эксплуатации выходят из строя терморегуляторы. Единственный метод решения проблемы — замена старых элементов на новые.

Может отказать один из компрессоров. В случае ремонта и замены этого элемента, впоследствии следует заполнить систему фреоном и проверить ее герметичность.

Видео: ремонт холодильника Стинол 103 своими руками

Ремонт холодильника Стинол 103 своими руками — я смог вы тоже. Более 5000 в канале видели видео?

Watch this video on YouTube
Watch this video on YouTube

Стинол 104

Особая, трехкамерная модель. Помимо холодильного отсека и морозильника, присутствует дополнительная выдвижная полка в морозильном отсеке. Устройство функционирует от одного компрессора, но для каждой камеры предусмотрен отдельный испаритель.

Для Стинол 104 характерен ряд неисправностей:

• засорение фильтра-осушителя;
• утечка фреона;
• засор капиллярной трубки;
• холостой режим работы компрессора и, как следствие, сбой температуры внутри камер;
• неисправность терморегулятора.

Стинол 110

Представитель надежных моделей этой марки холодильников. Два отсека обслуживаются одним компрессором и двумя испарителями. Со временем может произойти засор капиллярной трубки, что проявляется в самопроизвольном выключении аппарата и повышении температуры в холодильной камере. Регулировка температуры обеспечивается электромеханическим таймером.

Выход агрегата из строя случается и из-за поломки термостата. Об этом свидетельствует мигание цветной лампочки на панели, как свидетельство повышенной температуры в одном из отсеков.

Холодильники, выпущенные маркой Stinol, обладают положительными характеристиками, но и им свойственны недостатки. В случае поломки, отремонтировать агрегат можно и своими руками, при наличии инструкции, навыков и знаний. Более сложные процедуры, связанные с разборкой оборудования, диагностикой и заменой комплектующих лучше доверить профессионалам.

Видео: ремонт системы No Frost в Стинол 110

Stinol 110. Ремонт системы No Frost

Watch this video on YouTube
Watch this video on YouTube

Хотите разбираться лучше других?

• Холодильник Индезит не морозит — топ неисправностей и методы их устранения — Какие неисправности встречаются чаще всего В двухкамерных холодильниках «Индезит» может отказывать в работе верхняя холодильная камера — причин бывает несколько. Не работает…
• Замена пускового реле холодильника Stinol своими руками — Диагностика неисправностей пускового реле холодильников Stinol Несмотря на то, что производитель делает все возможное для долгосрочной эксплуатации холодильников Стинол, с…
• Основные неисправности бытовых холодильников «Бирюса»: как устранить проблему — Российский холодильник Бирюса отличается качеством, позволяющим соперничать даже с продукцией известных марок. Но и тщательный контроль, и гарантия на 2-3 года не обеспечат полное…
• Основные неисправности и поломки бытовых холодильников Whirlpool — Холодильник Вирпул – агрегат бытового использования, имеющий достаточно сложное строение, в котором все значимые узлы соединены в единую герметичную систему, заполненную…
• Ремонт терморегулятора холодильника своими руками: как исправить проблему — Самая частая неисправность бытовых холодильных устройств – это поломка терморегулятора. Этот прибор представляет собой реле, поддерживающее установленную пользователем…

Комплектующие и аксессуары

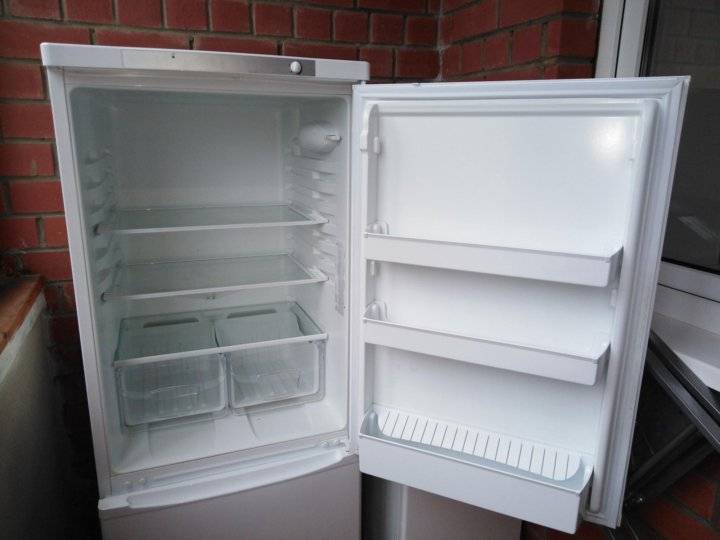

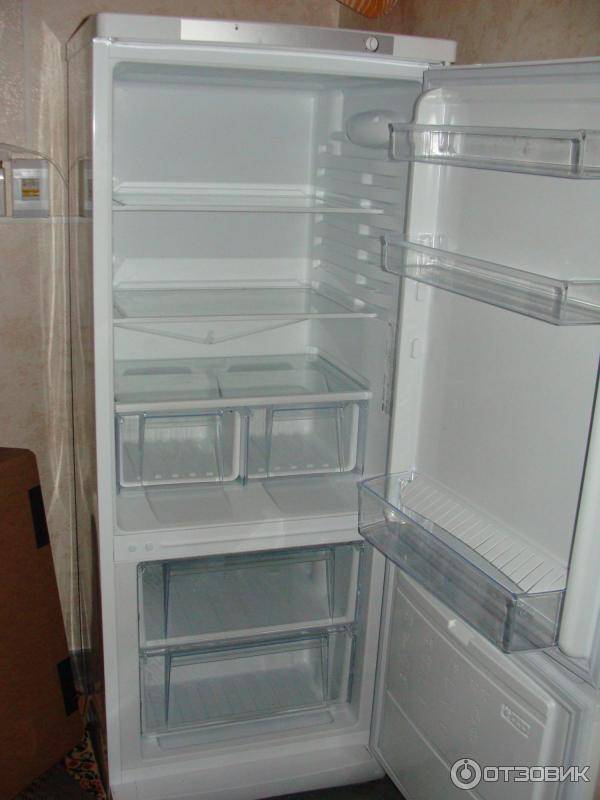

В состав холодильного шкафа от компании Stinol входят стандартные составляющие холодильных аппаратов. Большинство устройств оснащено перенавешиваемыми дверцами, у таких моделей ручка также перемещается с одной стороны на другую. В холодильной камере обязательно наличие нескольких полочек. Полка может быть выполнена из металлической решетки или закаленного стекла. Стенки отсека и дверца оснащены направляющими, позволяющими перемещать полочки выше или ниже. Это нужно для наиболее эффективного распределения свободного пространства и позволяет расположить габаритные продукты и емкости (банка, кастрюля).

Имелся также специальный отдел для сохранения свежести мяса, рыбы или других продуктов, оснащенный прозрачной крышкой. Для хранения куриных яиц были представлены специальные лотки. В холодильной камере могут располагаться полочки или ящики (в зависимости от модели). Многие товары в комплекте имели также одну или две формочки для льда и аккумулятор холода.

Так как холодильники Stinol уже не выпускаются, пользователи, имеющие в эксплуатации эту продукцию, часто сталкиваются с проблемами отсутствия необходимых запчастей в случае поломки. К счастью, существует большое количество сервисных центров, занимающихся ремонтом такой техники. В течение использования могут потребоваться такие компоненты: дверные ручки, лампы освещения, поддон, трубки испарителя и дренажная система, панель управления, дисплей и электронные составляющие, термостат, вентиляторы и многое другое. Можно считать удачей, что большинство составляющих элементов хорошо поддается ремонту (благодаря ориентированности продукции на российский рынок) или замене на аналогичные элементы от других моделей.

В магазинах бытовой техники и аксессуаров можно приобрести многие полезные вещи. Можно, например, при необходимости запастись дополнительными формами для льда. В условиях частых отключений электроэнергии пригодится источник бесперебойного питания, а также выпрямитель напряжения (в случае частых скачков и перепадов в сети). Для моделей, которые не оснащены системой «No Frost», хорошим приобретением будет жидкость для быстрой химической разморозки наледи. Она поможет сэкономить время на оттаивании ледяной корки внутри морозильника.

В продаже имеются различные средства для очистки и мытья внутренних и внешних поверхностей агрегата. Конечно, для достижения хорошего результата достаточно промывать плоскости простой мыльной водой, смывать чистой и протирать насухо, однако некоторым такое мытье может показаться недостаточно эффективным. Положительной репутацией пользуются и средства для фильтрации воздуха и впитывания неприятных запахов, это достаточно актуальное приобретение для сохранения свежести и приятного аромата в холодильнике.

Характеристики и принципиальная схема «Стинол 106»

Поздравляем Вас с удачным выбором нового холодильника-морозильника, воплотившего в себе последние достижения в области холодильной техники, изготовленного из материалов, обладающих высокой надежностью и большим сроком службы.

Полученные персональные данные будут использованы исключительно для связи с Вами по вопросу ремонта техники.

Перед тем как регулировать температуру в холодильнике с системой No frost, требуется изучить техническую документацию. Отрегулировать температурный режим можно с помощью ручки. Корректор расположен в верхней части корпуса, параметры работы указаны на шкале около рукоятки.

Морозильная камера Stinol STZ 167 – незаменимый помощник для хранения продуктов! Благодаря большому объему морозильной камеры вы сможете легко хранить множество замороженных продуктов, не опасаясь за нехватку места. Красивый дизайн поможет вписаться в любой интерьер. Пользоваться этой морозильной камерой очень просто благодаря удобному электромеханическому управлению.

Здесь представлен список самых частых и распространенных поломок и неисправностей у Холодильников. Если у вас такая поломка то вам повезло, это типовая неисправность для Stinol 106 EL и вы можете о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.

В общих чертах: морозильной камерой пользуемся 3 месяца, очень довольны, всё устраивает Несмотря на то, что тяжело открывается дверь, но это я не принципиально. Рекомендую. Ещё один плюс — купила со скидкой по хорошей цене.

Новый холодильник Stinol требуется оставить не включая до 2 часов. Перед включением техники надо установить регулятор на отметке 3, если в помещении +25°С. При более высоком температурном режиме требуется выставить позиции 1-2, в прохладной комнате ставится отметка 5 для соблюдения баланса.

Достойно внимания: большой объем, почти бесшумная, морозит отлично, удобные ящики. Все ягоды и фрукты с огорода поместились и дожидаются зимы.

Новый холодильник Stinol требуется оставить не включая до 2 часов. Перед включением техники надо установить регулятор на отметке 3, если в помещении +25°С. При более высоком температурном режиме требуется выставить позиции 1-2, в прохладной комнате ставится отметка 5 для соблюдения баланса.

РОСС В11.МЕ.11.В00126 от 18.06.96г., ГОСТ Р.Я11.АЕ.01.1.2.2353 от 21.09.93г., ГОСТ Р.ВУ.АЕ. 17.1.2.0321 от 02.03.94 г., ГОСТ Р.Р11.АЕ.01.1.2.1263 от 19.01.94 г., ГОСТ Р.В11.АЕ.17.1.2.0233 от 23.12.93 г., ГОСТ Р.В11.АЕ.17.1.2.0382 от 24.05.94 г., ГОСТ Р.В11.МЕ. 11.1.2.0027 от 03.10.94 г., ГОСТ Р.В11.МЕ.11.1.2.0352 от 14.12.95.

Эксплуатация холодильников Стинол

Инструкции по эксплуатации холодильного оборудования торговой марки Стинол схожи между собой для всех моделей. В них отражена информация по использованию возможностей агрегатов и предотвращению их выхода из строя в результате неправильных действий владельца.

Общее руководство по эксплуатации содержит следующие разделы:

• общие указания – информация о предназначении прибора;
• технические данные, габариты состав устройства и комплектация;
• устройство модели и принцип ее функционирования;
• требования к безопасности – особенности подключения прибора к электрической сети;
• подготовка прибора к работе;
• правила эксплуатации и ухода за прибором, в частности, управление режимами, особенности распределения температуры по имеющимся камерам, советы по рациональному размещению продуктов;
• возможные неисправности агрегата и способы ремонта;
• гарантийные обязательства производителя.

Далее рассмотрим основные технические характеристики популярных моделей холодильников Стинол и ознакомимся с принципами их функционирования.

Модель 101

Холодильник Стинол 101 – двухкамерный аппарат, который состоит из холодильного и морозильного отсеков. Управление агрегатом выполняется за счет электромеханического метода регулирования. В модели установлен один компрессор и два независимых испарителя, обеспечивающих охлаждение воздуха до требуемого уровня в обоих отделениях.

Средняя температура холодильного отделения составляет +5°С, морозильного – не выше -18°С. Поддержание температуры на заданном уровне – следствие периодического включения и выключения компрессора при помощи терморегулятора и пускозащитного реле.

Оттайка холодильного отсека аппарата осуществляется автоматически перед очередным включением компрессора. Скопление талой воды происходит в специальной емкости на компрессоре, после чего осуществляется ее испарение.

Оттаивание морозильной камеры должно осуществляться в ручном режиме при образовании слоя инея свыше 5 мм.

Модель 103 (rf s 345)

Двухкамерный холодильник Стинол 103 с нижним расположением морозильника оснащен двумя компрессорами и двумя испарителями с последовательным соединением. Это обеспечивает автономную работу холодильного и морозильного отсеков с возможностью автономной регулировки температуры и отключения одной из камер при помощи регуляторов на панели управления.

Разморозка холодильного отделения осуществляется автоматически капельным методом. Морозильное отделение необходимо размораживать вручную.

Модель 104 (nf 330 4t)

Стинол 104 – однокомпрессорный холодильник, который состоит из трех камер: холодильной, морозильной и выдвижного отсека для размещения овощей и фруктов. Оснащен четырьмя температурными зонами, оттаивание которых осуществляется автоматически. Температурный режим каждого отсека регулируется автономно, что позволяет установить оптимальную температуру для хранения различных продуктов.

Сеть сервисных

Рабочий цикл происходит следующим образом. Жидкий фреон подается в фильеру. Это узкое сопло в виде фрагмента капиллярной трубки, через которое хладагент впрыскивается внутрь испарителя.

Последний выполнен в виде змеевика, что позволяет теплообмену протекать с максимальной эффективностью. Внутри испарителя фреон быстро расширяется и трансформируется в газ, поглощая при этом большое количество теплоты.

Холодильники рассчитаны на питание от электросети переменного тока частотой 50Гц, номинальное напряжение сети 220В (допустимые колебания напряжения 187-242В) и эксплуатацию в помещении с температурой от +16°С до +32°С.

Подробное описание устройства, принципов работы, методов устранения типичных неполадок холодильников этой марки.

К плюсам конструкции можно вынесенный, не запененный конденсатор, отсутствие запененных участков трубопровода низкого давления, что исключает дефекты – утечки в запененной части, трудоемкие и сложные при диагностике и ремонте. Медный испаритель, медную трубку магистрали низкого давления : испаритель – компрессор.

По каким причинам не работает двухкамерный холодильник «Стинол»

Случается, что двухкамерный холодильник не морозит, а свет в отделении горит. Причиной снова может быть выход фреона. Понять это можно по наледи на испарителе либо в области утечки. Также проводится проверка:

1. В современных моделях проверяется установка. Если корпус наклонился вперед, дверца могла приоткрыться, поэтому в камеру поступает теплый воздух. Холодильник «понимает», что нет смысла запускать мотор. Корпус должен быть немного отклонен назад. Для этого подкрутите передние ножки холодильника.
2. Когда в камерах тепло и свет не горит, осматриваются электрические части: проводка, вилка, сетевой шнур, розетка. Может, что-то пережалось или повредилось. Тогда нужно заменить испорченный элемент.

Чтобы вам было проще разобраться с поломкой, советуем обратить внимание на признаки неисправности:

1. Вы заметили, что свет в камере горит, но компрессор не запускается? Возможно, слышны щелчки реле, который пытается запустить двигатель. Значит, сгорел мотор. Ремонту сгоревшая деталь не подлежит, устанавливается новый элемент.
2. Холодильное оборудование (ХО) с электромеханическим управлением не работает, но лампочка в отделении светится. Неисправен регулятор температуры. Он не посылает управляющей плате данные, поэтому модуль не включает охлаждение.
3. Если свет горит в ХО с электронным управлением, но компрессор «молчит», проверяется термистор. Он измеряет температуру в камере.
4. Лампочка в камере не светится, техника не включается. Возникли проблемы с пускозащитным реле, который запускает мотор-компрессор. Реле заменяется новой деталью.
5. Если холодильник совсем не подает «признаков жизни», при этом проводка исправна — проблема в модуле управления, он не может управлять узлами и деталями в технике. Поэтому проводится диагностика, перепрошивка или замена модуля.

Нет холода в морозилке

Большинство современных моделей холодильников «Стинол» выпускаются с двумя моторами. Каждый из них отвечает за работу верхней и нижней камеры. Если морозильное отделение самостоятельно разморозилось и больше не охлаждает, причин может быть две:

1. Поломка одного из компрессоров. Проверить это легко: потрогайте оба компрессора. Если они горячие, тогда дело в межвитковом замыкании. Возможно, проблема с обмотками случилась в результате короткого замыкания. Обмотки прозваниваются мультиметром, проводится ремонт.
2. Когда один компрессор нагревается, а другой нет, проблема в автоматике или системе охлаждения «Ноу Фрост». Причина может быть в испарителе, реле, термодатчике. Определить точную причину поможет диагностика.

Чтобы справиться с поломкой, просмотрите видео по теме:

Избежать неприятностей с холодильником, а также продлить срок его службы поможет соблюдение правил эксплуатации:

1. Правильное размещение. Недопустимо устанавливать технику возле горячих батарей, печей, вплотную к стенам и мебели.
2. Своевременная разморозка. При этом не допускается механическое удаление кусков льда в камере.
3. Правильная загрузка. Перегруз полок ХО и его дверцы приводит к быстрому износу деталей.
4. Температура продуктов. В холодильник можно помещать только остывшие блюда.
5. Контроль температуры на регуляторе. Не устанавливайте терморегулятор в отделении на полную мощность длительное время.

Если вы обнаружили неисправность, не затягивайте с ремонтом, вызывайте специалиста

Теперь вы знаете, на что обратить внимание, чтобы техника бесперебойно проработала долгие годы

Как отрегулировать?

При установке и эксплуатации холодильника часто возникает необходимость перевесить его дверцы с одной стороны на другую. Эта достаточно простая операция может выполниться самим покупателем и дает большую свободу при выборе места для устройства. Во время ремонта или при простой перестановке вы будете иметь возможность выбрать для холодильного шкафа любое понравившееся место. Во время эксплуатации холодильной или морозильной камеры может возникнуть необходимость настроить дверцу, если она перекосилась. Произойти это может из-за перегрузки тяжестями, бутылками с водой, так и просто с течением времени.

Регулировка дверцы доступна в большинстве моделей холодильных шкафов от марки Stinol. Для этого потребуется немного инструментов, в число которых входит отвертка. Остальные необходимые вещи указаны в инструкции по применению, которая может отличаться в зависимости от модели устройства. Регулировка дверки в моделях, где она предусмотрена, начинается с того, что снимают переднюю панель и отключают датчики (в случае электронного меню). Крепежи дверцы откручиваются, и она аккуратно снимается. На другой стороне предусмотрены пазы для установки, обычно они закрыты заглушками. Дверь перевешивают и закручивают крепежи, следя за тем, чтобы она плавно и легко открывалась и закрывалась. Потом подключаются датчики, закрывается панель. Не забудьте перевесить также ручку с одной стороны дверки на другую. Морозильная камера регулируется так же.

Чтобы дверца закрывалась самостоятельно (при ее отпускании), вы можете также настроить высоту ножек холодильника, чтобы получился небольшой уклон к задней стенке. Так вы будете всегда уверены в том, что дверца самостоятельно закроется. Так не будет непредвиденного повышения температуры и порчи продуктов.

Подведем итоги

Несмотря на то, что холодильники Стинол в настоящее время выпускаются под другой торговой маркой, агрегатами, изготовленными до 2000 года, до сих пор пользуются многие российские семьи. Они надежны в эксплуатации, а при необходимости ремонта отдельных узлов запчасти можно приобрести без проблем.

Среди моделей холодильников Стинол встречаются как двух- так и трехкамерные аппараты. Система оттаивания может быть ручной или автоматической. Количество компрессоров также варьируется – в моделях 116 el, nf 330 4t, 101 присутствует один компрессор, в модели 103 (rf s 345) их два.

Инструкции по эксплуатации холодильников Стинол отображают особенности функционирования этих аппаратов: их технические характеристики, принципы регулировки температурного режима, требования к использованию. Внимательное изучение руководства позволит избежать ошибок, которые приведут к неисправности комплектующих холодильника.
