Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

терморегулятор для теплого пола, обзор и настройка

Watch this video on YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTube

Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика. Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб. Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля. Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

На видео ниже рассказан полезный совет по установке датчика теплого пола в гофре:

https://youtube.com/watch?v=v-RNyu5cOPU

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см. После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателя и через контактор (пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент! Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого пола и самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Также рекомендуем просмотреть видео, на котором демонстрируются основные ошибки при монтаже термодатчика:

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика.

Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб.

Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля.

Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателяи через контактор(пускатель).

Важный момент!Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого полаи самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Устройство и назначение термодатчика

Термодатчик – важный элемент для обеспечения качественной работы теплых полов. От него данные поступают в термостат, а тот осуществляет регулировку температуры повышением либо понижением мощности.

Благодаря этому можно выставить комфортные температурные показатели в помещении, предотвратить перегрев и порчу напольного покрытия, существенно снизить траты за электроэнергию.

Температурный датчик устроен просто: два провода, подключенные к термопаре – два проводника, соединяющиеся с одного конца. Собственно они и являются узлом для измерения температурных показателей.

Перед заливкой стяжки проверяется работоспособность теплого пола и самого термодатчика. Для этого замеряется сопротивление каждой детали. Система работает, если отличие показателей от значений в техническом паспорте составляет не больше 10 процентов.

Особенности и преимущества

Если не установить терморегуляторы, невозможно контролировать температуру теплого пола. Это опасно перегревом устройства и созданием аварийной ситуации. Если говорить о преимуществах датчиков, нужно рассматривать: работает прибор за счет электричества либо без него. К достоинствам механического регулятора можно причислить небольшую цену и энергонезависимость. Из минусов отмечают относительно короткий период работы, повышенную инерционность.

Еще дороже – программируемый прибор, также работающий на электричестве. Хитрая электроника стоит на страже безопасности дома: по достижению установленной температуры терморегулятор отключает нагрев. Причем он может запрограммировать подключение и выключение на требуемое время, что экономит электричество, пока люди отсутствуют в квартире.

Есть варианты температурных регуляторов, которые оборудованы внешним ИК-датчиком. Он способен определять температуру полового покрытия. Устройство запитывается от батарейки, и закрепляется на стенке посредством липучки.

Разновидности

Датчик может измерять температуру пола или воздуха

Основную регулировку работы тёплого пола контролирует термостат (терморегулятор), он считывает показания с датчика, подключенного к системе и регулирует нагрев

Это особенно важно для таких напольных покрытий как ламинат или линолеум

В противном случае, если датчика температуры в системе нет или он не исправен, это может привести к повреждению вышеупомянутых покрытий.

В первую очередь, они различаются по месту монтирования.

Статья по теме: Ремонт ламината без разборки: как сделать своими руками

Есть датчики, устанавливаемые в полу рядом с системой, другие измеряют температуру воздушного пространства комнаты.

Кроме этого, встречаются такие устройства, которые встраиваются в терморегулятор.

Если рассматривать приборы, предназначенные для встраивания в пол, можно разделить их на 2 категории:

датчик пола для мягкого покрытия – ламината, линолеума, паркета, ковролина;
устройство для твёрдого покрытия – керамической плитки, искусственного или натурального камня. При этом, он будет несколько отличаться внешним видом от предыдущих. Его размер будет больше и для защиты от смеси или клея он упаковывается в защитный чехол.

Ограничитель запрограммирован на определенную температуру и не позволяет полу нагревать помещение больше, чем нужно

Кроме этого, встречается датчик тёплого пола — ограничитель. Он программируется на определённую температуру и не даёт системе остывать ниже указанной величины.

Преимущественно он подключается для кабельной нагревательной системы, а монтируется он в этом случае в изоляционной трубе, предназначенной непосредственно для него.

Критерии выбора

При выборе датчиков в первую очередь необходимо учитывать следующий ряд факторов:

Тип, размеры, особенности и назначение помещения.
Вид теплоносителя и способ его подключения.
Материалы для напольного покрытия.
Назначение отопительной системы – основное или дополнительное.
Климатические особенности региона.

Также должны учитываться критерии, касающиеся и самих регуляторов:

Назначение – для монтажа в пол или в помещении.
Тип устройства и его соответствие системе.
Погрешность измерений.
Защита от внешних факторов – сквозняка, теплового излучения, охлаждения от окон.
Особенности установки – настенные в каждой комнате или общий щитовой – для всех помещений.
Влияние удлинения проводников на результаты измерений.

Правильный выбор датчика для теплых полов – залог комфорта в домеИсточник remoo.ru

Видео о том, что такое терморегулятор и как его выбрать для теплого пола:

Особенности монтажа и эксплуатации

Монтаж терморегулятора осуществляется строго в соответствии с инструкцией производителя. При этом соблюдается следующий общий ряд правил:

Укладка датчика в пол осуществляется на конечном этапе монтажа нагревательных элементов, только в специально подготовленную штробу с герметичным гофрированным шлангом.
В конструкции пола регуляторы должны располагаться на равноудаленном расстоянии от нагревателей.
Монтаж гофры происходит без резких перегибов – что в случае необходимости позволит с легкостью заменить сломанный датчик.
Воздушные терморегуляторы устанавливаются вдали от нагревательных приборов и по возможности экранируются от их излучения.

Эксплуатация термодатчиков должна соответствовать требованиям производителя. Это в первую очередь – избегание взаимодействия с тепловыми излучателями, солнечными лучами и сквозняками. Установку и подключение датчика, равно как и самой системы теплых полов, лучше доверить профессионалам. Так как милейшее нарушение технологии приведет к нарушению работы и возможному полному выходу из строя оборудования.

Видео-инструкция по укладке терморегулятора в теплый пол:

Коротко о главном

Датчик уровня нагрева работает по принципу изменения электрического сопротивления термопары в ответ на термоперепад окружающей среды. Он служит целью далеко не только поддержания комфорта в жилище, но также предотвращает пагубные последствия перегрева для напольного покрытия и оборудования, а также предупреждает перерасход электроэнергии. По месту измерения приборы могут быть внутренними, наружными и комбинированными.

По устройству и возможностям они разделяются на 5 типов:

Механические.
Сенсорные.
Электронные.
Программируемые.
Радиоуправляемые.

При выборе регулятора температуры для теплого пола необходимо учитывать как параметры помещения, особенности материала пола и климат, так и специфику применения самого прибора. Это прежде всего – разновидность, назначение, нюансы установки, погрешность и необходимость защиты. Монтаж и эксплуатация датчика должны происходить строго по технологии, правилам и рекомендациям производителя.

Установка, подключение

Эти процессы различны для водяного и электрического теплого пола.

Схема, по которой происходит установка терморегулятора для инфракрасного пола, предусматривает монтаж головного устройства в специальной нише или на платформе на стене. Желательно, чтобы это место находилось как можно ближе к розетке или источника тока. Было бы хорошо, если к нему вел отдельный провод от распределительной коробки.

Монтаж головного устройства

Перед монтажом терморегулятора, нужно вывести все провода к его месту размещения. Ими являются нагревательный провод, провод термодатчика и кабель питания

Важно, чтобы установленный своими руками термодатчик находился под финишным покрытием пола на расстоянии 50 см от стены. Поскольку со временем датчик может выйти из строя и потребует замены, его всегда размещают в гофротрубе

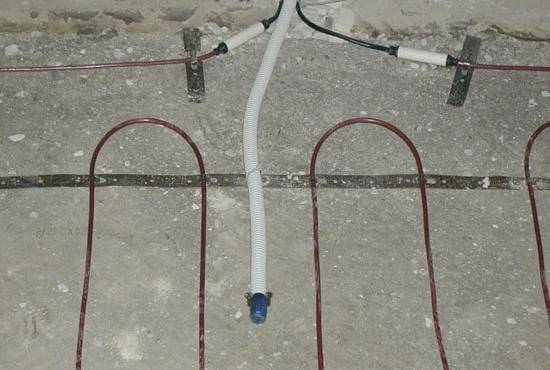

Термодатчик под финишным покрытием пола

Далее осуществляют подключение теплого пола к терморегулятору. Это делают либо своими руками, либо руками мастера. В первом случае обязательно читается инструкция, а также изучается вся схема. Классическое устройство имеет минимум семь гнезд для подключения кабелей. Первое с буквой L предназначено для фазного входного кабеля. Второй имеет букву N. К этому контакту подключают нулевой входной кабель.

Следующие два гнезда предназначены для нагревательных проводов, которыми оснащен пленочный пол. Они также обозначены буквами N» и L. Последние два контакта предназначены для подключения термодатчика.

Подключение теплого пола к терморегулятору

Такая схема проста, и подключение теплого пола к терморегулятору нужно делать, соблюдая последовательность:

Отключение тока во всем доме/квартире;
Подключение своими руками нагревательных элементов, из которых состоит пленочный пол;
Подключение кабеля, который имеет термодатчик;
Подключение входного провода.

Затем проверяется правильность подключения и выставляется своими руками термостат на маленькую температуру. Далее подают электрический ток, поворачивают колесико до тех пор, пока не будет выставлена максимальная отметка. Во время этого процесса должен прозвучать щелчок. Это означает, что регулятор исправен. После выключается ток в жилье, устройство фиксируется на своем месте. Далее восстанавливается электроснабжение, заканчивается монтаж системы «теплый пол» и настройка терморегулятора.

Настройка терморегулятора

Типы термодатчиков

Электронно-механический

Наиболее простой и недорогой тип регулятора. Его главной рабочей деталью является особая металлическая пластина, реагирующая на увеличение либо уменьшение температуры. Включение и отключение системы происходит за счет изменения кривизны пластинки при нагреве и остывании. Выставить точное температурное значение на таком регуляторе не выйдет.

Электронный

В приборе установлен специальный элемент, вырабатывающий особый сигнал. Мощность зависит непосредственно от значений температуры внешней среды. На подобных устройствах можно выставить точные показатели температуры подогрева до доли градуса. Управление системой осуществляется посредством кнопок и небольшого экрана.

Программируемый

Самый дорогостоящий из термоэлементов. На нем можно выставить определенные значения, по достижению которых вся система включается либо отключается регулятором. Благодаря прибору в помещении создается микроклимат, который подходит конкретному человеку. Есть возможность настройки терморегулятора так, чтобы включение системы осуществлялось в определенное время. То есть нагрев полов происходит перед приходом хозяина домой, и при этом электричество не расходуется, когда владельца нет.

Многие модели выполнены в ярком и стильном дизайне, а также оснащены жидкокристаллическими экранами, которые отображают информацию и способствуют точной настройке.

Это интересно: Отделка веранды в частном доме (видео)

Особенности и преимущества

Электрические полы

Для того, чтобы установить датчик регулятора температуры тёплого пола, выбивают штробу. Его помещают в гофротрубку, герметизируют, чтобы не допустить попадания клеящих, строительных смесей.

Один конец подключают к терморегулятору, второй размещают между греющими кабелями, закрепляют монтажной лентой.

Если для системы тёплый пол электрический датчик температуры будет монтироваться под плитку, то используют защитную оболочку на гелевой основе, который предотвращает возможность воздействия клея.

При монтировании под паркет, ламинат, термодатчики прикрепляют к стяжке, в этом случае его также защищает специальная гофрированная трубка.

Водяные полы

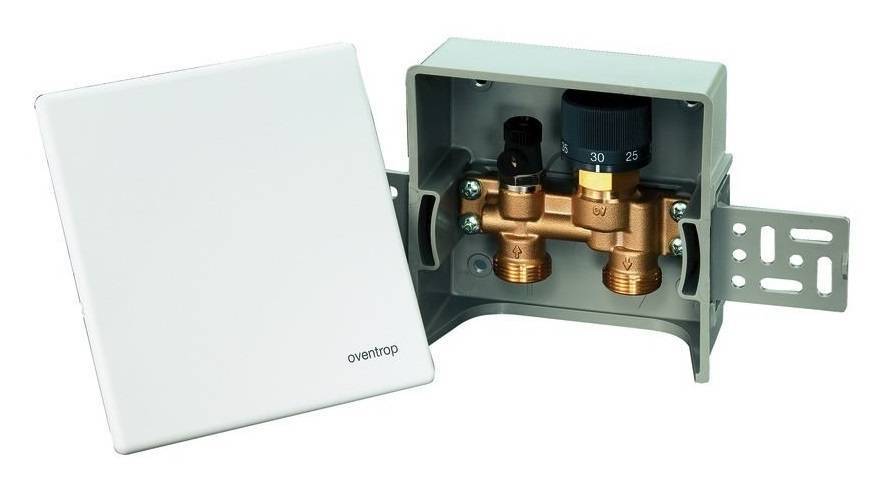

Датчик температуры водяного тёплого пола подключён в термоголовку. Она работает совместно с клапаном, осуществляющим смешивание прямого и обратного водных потоков.

Если термоголовка с измерителем управляет двухходовым клапаном, то при поступлении перегретой воды, затвор термоголовки прекращает её движение из нагревателя.

Далее циркуляция будет осуществляться внутри системы до остывания теплоносителя. Когда жидкость остывает до установленной нижней границы, термодатчик даёт сигнал на подачу нагретого потока.

При установке трёхходового затвора с термоголовкой, прямая линия, идущая из котла, смешивается с обратной. Таким образом, можно однозначно настроить постоянную температуру жидкости в контуре.

Для чего нужен термостат?

Терморегулятор для теплого пола нужен для управления всей системой отопления. Благодаря этому устройству, вы сможете включать или отключать обогрев нужных секций на определенное время. Программируемый термодатчик позволяет не только поддерживать стабильную атмосферу в доме, но и экономить расходы электроэнергии.

Терморегулятор для теплого пола

Кроме этого, термостат выполняет еще одну важную функцию – он защищает кабеля и ваш дом от возгорания. Термодатчик самостоятельно определяет критическую температуру и отключает систему отопления, предотвращая, таким образом, перегрев кабеля. Чувствительные сенсоры регуляторов также обеспечивают надежную защиту ламинату и линолеуму от возгорания или плавления.

Виды термодатчиков:

Механический терморегулятор для теплого пола по принципу действия приравнивается к утюжному, то есть, вы можете задать конкретное значение. Поддерживает только ручное регулирование.
Электрический термостат по принципу действия ничем не отличается от предыдущего, однако регулирование отопления в нем выполняется с помощью сенсоров и кнопок. Устройство позволяет задавать определенные параметры обогрева.
Программируемый термодатчик – это продвинутое в технологическом плане устройство, которое может не только поддерживать заданные параметры, но и выполнять определенные действия. Например, отключать отопление в пустой квартире или активировать отопление в запланированное время;
Сенсорный регулятор теплого пола также мало чем отличается от программируемого. Однако разница между ними все же есть. Например, накладной сенсорный датчик может не иметь такого большого разнообразия функций, как программируемый. Второй отличительной чертой является сенсор – специальный экран, который реагирует на прикосновения.

Кроме классификации по принципу работы, регуляторы также различаются по месту установки: они могут располагаться на улице, в комнате (накладной) или в ванной комнате. Уличные модели обязательно должны находиться в электрощитах. Отметим, что термодатчик может располагаться на любом расстоянии от напольного покрытия, однако не слишком низко, поскольку вам придется ложиться на пол, чтобы регулировать температуру отопления.

Таблица предназначения терморегуляторов

Большинство современных устройств для контролирования температуры не рассчитаны на обслуживание систем отопления, мощность которых превышает 3 кВт. Поэтому накладной регулятор теплого пола проходит тестирование на совместимость.

Для управления температурой в каждой комнате используется отдельный датчик, но обязанности этих устройств можно соединить в одну систему. В таком случае один термостат начинает отвечать за обогрев в двух небольших комнатах, например, в туалете и ванной.

Что из себя представляет терморегулятор для котла отопления

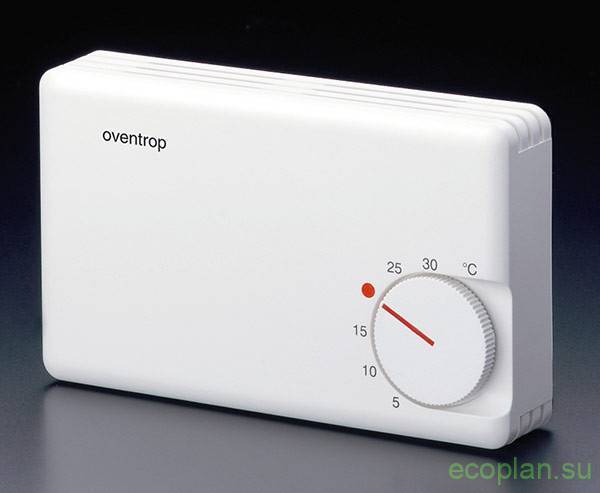

Так выглядит современный электронный комнатный термостат.

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

1. Механические термостаты

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.
