Система выравнивания плитки: плюсы и минусы

Особенности

Как известно, неправильно уложенное облицовочное покрытие не просто портит внешний вид интерьера. Оно может привести к серьезным проблемам.

Даже незначительная неровность укладки плитки влечет за собой негативные последствия:

• образование грязи, грибка и плесени в межплиточных швах;
• повышение риска получения травмы;
• разрушение материалов под воздействием различных нагрузок.

СВП представляет собой конструкцию, применяемую для быстрого выравнивания поверхности при укладке керамических и кафельных покрытий. Также ее можно применять и для укладки керамогранита (при толщине не более 20 мм).

В основном систему выравнивания используют, когда размеры плитки превышают 40 см. В некоторых случаях ее применяют и для облицовочного материала небольших размеров.

Основные модели выравнивающих конструкций:

• в клинообразным натяжителем;
• с фиксирующим инструментом в виде зазубренной полоски;
• с винтовым натяжителем.

Конструкция выравнивания первого типа состоит из двух пластиковых элементов. Один из них имеет вид клина с зубчиками. Второй выполнен в форме ключа с овальным или многоугольным основанием (является зажимом). Зажим представляет собой т-образный пластиковый элемент, в котором верхняя часть с легкостью отламывается. Этот элемент рассчитан на однократное пользование. Клин является многоразовым механизмом.

Также конструкция может включать дополнительные составляющие: колпачки, клипсы, ленты, различные измерители. Для работы в этом случае требуется лишь резиновый молоток для отбивания фиксирующего механизма.

Выравнивающие системы с фиксирующим инструментом могут монтировать плитку широкого диапазона толщины (от 3 мм до 3 см). Применение такой системы возможно только с помощью дополнительного инструмента. Конструкции с винтовым натяжителем стягиваются стальной шпилькой при помощи шуруповерта.

Выделяют две разновидности СВП по уровню сложности:

• Эконом – класс. Этот тип употребляется в том случае, если имеются слабо выраженные неровности. Элемент плиточного покрытия зажимается клином и укладывается на поверхность стены. Далее определяется величина швов, которые должны быть одинаковыми. После этого все имеющиеся неровности выравниваются.
• Премиум-класс. Данное устройство слегка отличается от конструкции эконом -класса. Основа механизма имеет выгнутую форму. Благодаря этому происходит надежная автоматическая фиксация механизма.

Модели СВП различаются и по составляющим элементам, входящим в комплект устройства:

• Самыми «ходовыми» системами на строительном рынке являются те, которые состоят из зажима и клиньев.
• Вторая вариация системы включает комплект инструментов: механизмы для закручивания, разнообразные затяжки, либо защелки, выполняющие функцию крепления (Litolevel от Litokol, Rubi).

DLS – DAZ Leveling System

Выравнивающие элементы системы DLS могут устанавливаться не только на стороны плитки, но и на их перекрестье, включая соединения в виде креста и буквы Т. Из-за этого расход элементов значительно меньше. Элементы DLS заменяют крестики для швов плитки, всё дело в специальных штырях на элементах.

• Прижим плиток осуществляется мощным клином.
• Лучший эффект выравнивания достигается с использованием специального инструмента (струбцины).
• Элементы DLS позволяют выравнивать плитки толщиной до 12 мм.

Видео DLS система выравнивания

О преимуществах и недостатках

Любая новая система создается с одной целью — упростить жизнь простому человеку. Система укладки и выравнивания плитки DLS — не исключение. Благодаря ее использованию стало возможно выполнить большинство профессиональных работ по укладке плитки своими руками.

Основные особенности DLS:

Значительная экономия времени. Система позволяет провести укладку в 4 раза быстрее обычного;

Доступность новичку. Для работы с ней не нужно обладать никакими знаниями о проведении монтажных работ;

Исключает возможность появления сбоя в уровне швов;

Возможность работы как с напольной, так и с настенной плиткой. Благодаря системе создается ровный первый ряд, обеспечивающий направление для остальных рядов настенной плитки;

Минимальное количество мусора, оставляемого после работы;

Возможность повторного использования клиньев и зажима.

Что можно сказать о недостатках системы? К счастью, их не так уж и много. Тем не менее, они есть и о них следует поговорить подробно:

Главный недостаток — относительно высокая цена на комплектующие. Однако,это все равно дешевле, чем оплачивать полностью работу по укладке. Более того, все комплектующие (за исключением основы) можно использовать еще несколько раз;

Регулировка плитки возможна только до высыхания клеевой основы. Вряд ли это можно назвать серьезным недостатком, ведь система обеспечивает ровную укладку; тем не менее, лучше еще раз убедитесь в том, что уложили весь материал ровно до полного высыхания клея.

Полезные рекомендации

Не следует полагаться на то, что СВП сможет устранить все неровности поверхности. Выравнивание происходит по плитке, которая располагается уровнем выше. В результате запавшая плитка поднимается, и под ней образуется пустота.

В дальнейшем это может привести к образованию трещин и расколу плиточного покрытия. Специалисты настоятельно рекомендуют осуществлять облицовочные работы, предварительно добившись идеально ровного основания. Систему выравнивания разрешается использовать на поверхностях с уровнем перепада не более 1 см.

Не стоит надеяться, что СВП предотвратит растрескивания плитки. Укладка плиточных покрытий должна осуществляться на плиточный клей с составом, подходящим для выбранного типа покрытия. В противном случае динамические нагрузки могут привести к деформации всей конструкции.

Крупные плиточные покрытия необходимо укладывать на два слоя клея, иначе СВП не справится с поставленной задачей.

Использование СВП разрешено при температуре +10 градусов. Чтобы результат получился впечатляющим, необходимо также учитывать нормы влажности воздуха и наличие сквозняков.

Приобретая конструкцию выравнивания, необходимо обратить внимание на качество механизмов, входящих в комплект системы. Существует большое количество подделок СВП

Чтобы в итоге получилась идеально ровное облицовочное покрытие, необходимо использовать только высококачественные плиточные материалы. Экономить на количестве установленных зажимов нельзя. В этом случае конструкция будет зафиксирована не достаточно прочно, что может привести к деформации.

Перед применением СВП специалисты рекомендуют протестировать свои навыки. Необходимо взять 9 плиток и без использования клея соединить их в квадрат выравнивающей системой на полу. Это необходимо для того, чтобы не испортить плиточное покрытие и инструменты выравнивания во время работы.

Самовыравнивающие конструкции особенно необходимы для укладки крупногабаритных покрытий. Профессиональным мастерам не обязательно использовать СВП, а вот для начинающих строителей это условие является обязательным. Доказательством этого будет итоговый безупречный вид плиточного покрытия.

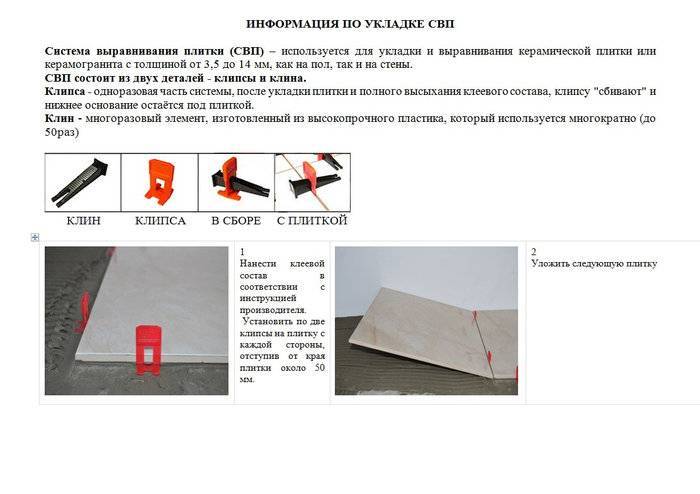

Как пользоваться системой выравнивания плитки

Система выравнивания плитки очень проста в обращении. Конечно же, при укладке кафеля своими руками новичку понадобится больше времени на то, чтобы выставить все элементы, но зато она гарантирует отличный результат по итогу кладки.

• Как применять СВП:
• Нанесите на поверхность пола клей зубчатым шпателем.
• Поставьте первую плитку и закрепите по краям по две основы СВП.
• Положите вторую.
• Зафиксируйте вставки с помощью клиньев. То же самое проделайте с другой стороны.
• Подгоняйте зажим до тех пор, пока он не будет плотно зафиксирован.
• Расчистите швы от проступившего клеевого состава, не нарушая положения кафеля.
• Подготовьте клей для плитки по инструкции на упаковке производителя. Не меняйте пропорции ингредиентов, так как они высчитаны в результате многих исследований и многолетнего опыта.
• Подготовленный клей нанесите на рабочую поверхность (стену или пол), равномерно распределив его зубчатым шпателем. Также нанесите клей на поверхность самой плитки, которая будет приложена к полу или стене.
• Уложите первую плитку с помощью уровня или отвеса, если укладка происходит на поверхность стены. Для равномерного отступа от углов используйте небольшие пластмассовые крестики, которые продаются в любом строительном магазине.
• Под первую плитку поставьте зажимы с тех сторон, с которых к ней будут прилегать соседние плитки. Соответственно, если плитка угловая, то состыковываются с ней только две соседние, если же не угловая, то соседние плитки прилегают к ней со всех четырех сторон. Отступать от края необходимо 0,5 – 1 см, чтобы дать пространство для стягивания и фиксации зажимами.
• Установите вторую плитку, следуя тому же алгоритму действий. Затем вставьте клин в зажим, продвиньте его до упора или щелчка и зафиксируйте в данном положении.
• Убедитесь, что клин плотно прилегает нижней поверхностью к обеим плиткам, только в этом случае система самовыравнивания сработает так, как необходимо. Если клин прилегает только к одной плитке либо не прилегает к их поверхности вообще, попробуйте выдвинуть клин и установить его ещё раз.
• Если данное действие не поможет, снимите плитку с клея и установите новый зажим.

Помните, что использование системы нивелирования плитки целесообразно только в том случае, если в помещении отсутствуют большие перепады высоты поверхности, на которой производится укладка кафеля.

А также эффективность системы зависит от качества самой керамики. Чем выше качество керамики, чем меньше на ней дефектов, сколов и бугорков, тем проще работать с СВП.

Дальнейшая расстановка плиток и зажимов с клиньями производится аналогично первым двум. Для более точного выравнивания можно использовать резиновый молоток, которым простукивается уложенная плитка с каждой стороны.

Идеальная температура в помещении для укладки плитки – 18-24 градусов Цельсия. Чем она ближе к этому значению, тем меньше таких проблем, как преждевременное схватывание клея или замерзание воды в клеящем растворе.

При проведении работ имейте под рукой влажную тряпку, чтобы оперативно удалять с лицевой поверхности плитки следы клея, которые при засыхании убираются очень сложно. Кладите плитку в хорошо освещенном и проветриваемом помещении.

После высыхания клея аккуратным ударом молотка или любого другого подручного инструмента обломите выступающие над поверхностью части системы выравнивания. Использовать можно также и щипцы, можно даже с усилием пнуть по выступающей части ногой.

Очень важно наносить удар или прикладывать усилие вдоль линии шва. Это исключает разлом зажима в произвольном месте и деформацию уже уложенной плитки. Клинья после очистки от остатков зажима и клея можно использовать повторно

Очищать их можно как вручную, так и с помощью стиральной машины и порошка

Клинья после очистки от остатков зажима и клея можно использовать повторно. Очищать их можно как вручную, так и с помощью стиральной машины и порошка.

После удаления всех частей СВП с поверхности уложенной плитки швы необходимо затереть специальной строительной смесью. Нанесите её на шов резиновым шпателем небольшого размера и дайте смеси высохнуть. В среднем для этого необходимы сутки. После высыхания вымойте пол влажной тряпкой.

Системы выравнивания плитки разных производителей

На современном российском рынке строительных материалов представлены комплекты как отечественного, так и иностранного производства.

СВП

Самым простым комплектом, не требующим дополнительных приспособлений для монтажа, является СВП. Он в значительной мере упрощает процесс выравнивания смежных плиток в плоскости и позволяет обеспечить одинаковый, ровный зазор 0,8; 1; 1,5 и 2 миллиметра между всеми элементами покрытия. Достигается это за счет того, что зажимы выпускаются разной толщины. Они имеют форму Т-образной или П-образной стойки, закрепленной на основании, и предназначены для прижимания клиньев.

На нижней кромке зажима находится клиновидный выступ, а на верхней, скошенной поверхности клина есть насечка, которая обеспечивает ему плотную и надежную фиксацию. Для удобства при монтаже некоторые клипсы сверху оснащены кольцом. Если величина шва между плитками должна быть больше, чем позволяет зажим, то можно использовать специальные крестики. Расход систем этой конструкции при укладке плитки достаточно велик, так как зажимы устанавливаются по 2 с каждой стороны кафеля на расстоянии 40-50 миллиметров от угла.

Изготовление фасадной плитки своими руками

DLS

Система выравнивания плитки dls позволяет работать с покрытием толщиной не более 12 мм. Основа представляет собой устанавливаемый на площадку основания прямоугольник с окошком, внутрь которого при помощи специальных щипцов вставляется клин. Конструкция основания позволяет устанавливать ее по углам, в месте соприкосновения 4-х плиток, что в разы сокращает потребность комплектов при работе. Недостатком может стать то обстоятельство, что такой способ установки затрудняет контроль соблюдения четкой линии швов при стыковке смежных плиток.

Основа рассчитана на одноразовое использование и имеет толщину 1,5 мм. Цена 100 комплектов системы выравнивания плитки длс составит ориентировочно 18 у.е (1060 рублей): основа-320 руб., а клинья-740 руб.. Еще примерно в 21,25 у.е.(1250 рублей) обойдутся монтажные щипцы.

RUBI TILE LEVEL

Эта система выравнивания сделана в виде прикрепленного к основанию хомута толщиной 0,75 миллиметра с насечками, как у капроновой стяжки. Основание вставляется под края плитки, а на ленту сверху надевается прижимной колпачок и утягивается при помощи фирменных щипцов. Эта конструкция предназначена для выравнивания облицовочного слоя толщиной от 3 до 20 мм.

Хомуты устанавливаются по 2 с каждого бока плитки на расстоянии 4-5 сантиметров от угла. Особенностью данной системы является то, что перед установкой ленты необходимо смачивать, о чем предупреждается в инструкции. Минусом может стать тот факт, что при попадании в замок колпачка плиточного клея устройство перестает надежно фиксировать плитку и может произвольно отпускаться. Колпачки, как и во всех предыдущих комплексах многоразовые.

Стоимость RUBI TILE LEVEL составит:

• 100 хомутов 0,75 мм – 24,5 у.е. (1440 руб);
• 100 колпаков – 21 у.е. (1237 руб);
• Щипцы для СВП TILE LEVEL RUBI – 44 у.е. (2588 рублей).

LITOLEVEL

Эта система может использоваться для плитки толщиной 3-14 мм и состоит из стойки-основания с резьбой, прижимного колпачка, надевающегося на стойку и прижимающегося при помощи гайки. Litolevel система выравнивания плитки обеспечивает толщину шва между соседними элементами 1,75 мм и не требует использования дополнительных инструментов или приспособлений при установке.

Изготовление станка для производства тротуарной плитки своими руками

Цена комплекта с многоразовыми колпачками и гайками – 14 у.е. (830 рублей) за 150 штук.

Как пользоваться системой выравнивания плитки

Система выравнивания плитки очень проста в обращении. Конечно же, при укладке кафеля своими руками новичку понадобится больше времени на то, чтобы выставить все элементы, но зато она гарантирует отличный результат по итогу кладки.

• Как применять СВП:
• Нанесите на поверхность пола клей зубчатым шпателем.
• Поставьте первую плитку и закрепите по краям по две основы СВП.
• Положите вторую.
• Зафиксируйте вставки с помощью клиньев. То же самое проделайте с другой стороны.
• Подгоняйте зажим до тех пор, пока он не будет плотно зафиксирован.
• Расчистите швы от проступившего клеевого состава, не нарушая положения кафеля.
• Подготовьте клей для плитки по инструкции на упаковке производителя. Не меняйте пропорции ингредиентов, так как они высчитаны в результате многих исследований и многолетнего опыта.
• Подготовленный клей нанесите на рабочую поверхность (стену или пол), равномерно распределив его зубчатым шпателем. Также нанесите клей на поверхность самой плитки, которая будет приложена к полу или стене.
• Уложите первую плитку с помощью уровня или отвеса, если укладка происходит на поверхность стены. Для равномерного отступа от углов используйте небольшие пластмассовые крестики, которые продаются в любом строительном магазине.
• Под первую плитку поставьте зажимы с тех сторон, с которых к ней будут прилегать соседние плитки. Соответственно, если плитка угловая, то состыковываются с ней только две соседние, если же не угловая, то соседние плитки прилегают к ней со всех четырех сторон. Отступать от края необходимо 0,5 – 1 см, чтобы дать пространство для стягивания и фиксации зажимами.
• Установите вторую плитку, следуя тому же алгоритму действий. Затем вставьте клин в зажим, продвиньте его до упора или щелчка и зафиксируйте в данном положении.
• Убедитесь, что клин плотно прилегает нижней поверхностью к обеим плиткам, только в этом случае система самовыравнивания сработает так, как необходимо. Если клин прилегает только к одной плитке либо не прилегает к их поверхности вообще, попробуйте выдвинуть клин и установить его ещё раз.
• Если данное действие не поможет, снимите плитку с клея и установите новый зажим.

Помните, что использование системы нивелирования плитки целесообразно только в том случае, если в помещении отсутствуют большие перепады высоты поверхности, на которой производится укладка кафеля.

А также эффективность системы зависит от качества самой керамики. Чем выше качество керамики, чем меньше на ней дефектов, сколов и бугорков, тем проще работать с СВП.

Дальнейшая расстановка плиток и зажимов с клиньями производится аналогично первым двум. Для более точного выравнивания можно использовать резиновый молоток, которым простукивается уложенная плитка с каждой стороны.

Идеальная температура в помещении для укладки плитки – 18-24 градусов Цельсия. Чем она ближе к этому значению, тем меньше таких проблем, как преждевременное схватывание клея или замерзание воды в клеящем растворе.

При проведении работ имейте под рукой влажную тряпку, чтобы оперативно удалять с лицевой поверхности плитки следы клея, которые при засыхании убираются очень сложно. Кладите плитку в хорошо освещенном и проветриваемом помещении.

После высыхания клея аккуратным ударом молотка или любого другого подручного инструмента обломите выступающие над поверхностью части системы выравнивания. Использовать можно также и щипцы, можно даже с усилием пнуть по выступающей части ногой.

Очень важно наносить удар или прикладывать усилие вдоль линии шва. Это исключает разлом зажима в произвольном месте и деформацию уже уложенной плитки. Клинья после очистки от остатков зажима и клея можно использовать повторно

Очищать их можно как вручную, так и с помощью стиральной машины и порошка

Клинья после очистки от остатков зажима и клея можно использовать повторно. Очищать их можно как вручную, так и с помощью стиральной машины и порошка.

После удаления всех частей СВП с поверхности уложенной плитки швы необходимо затереть специальной строительной смесью. Нанесите её на шов резиновым шпателем небольшого размера и дайте смеси высохнуть. В среднем для этого необходимы сутки. После высыхания вымойте пол влажной тряпкой.

Для укладки плитки вместо крестиков японский метод. Разнообразие видов крестиков

Для разных способов укладки кафеля существуют и специальные крестики. Они могут быть:

• стандартными крестообразными;
• т-образными — используются в случаях, когда плитка укладывается со смещением;
• клинообразными — позволяют добиться нужной ширины при помощи углубления;
• СВП — это целая система для выравнивания плитки , которая регулирует не только ширину и глубину, но и равномерное прижимание кафеля. В результате после высыхания клея плитки не проседают, а швы получаются равномерными — 1,8мм.

По своей структуре крестики могут быть пустотелыми и цельными. Пустотелые используют для швов, наполненных клеем, т.к. они не выдавливают его наружу.

Особенности пластиковых крестиков

Если при укладке используются пластиковые изделия, то для каждой плитки их нужно 4 штуки. Вставлять 8 нецелесообразно, во-первых, это дополнительные затраты, а во-вторых — затрудняется процесс очистки облицовки от клея, можно получить кривые швы.

При использовании дешевых отечественных крестиков для укладки плитки нужно помнить, что у них отсутствуют перемычки между коленами, поэтому функциональность у них ограничена. Значительно снижается уровень фиксации в швах, поэтому зазоры получаются неравномерными. Зачастую пластиковые крестики используются исключительно как затычки.

Перед тем, как выполнить затирку, крестики необходимо удалить отверткой или плоскогубцами. Некоторые очень сложно вытаскиваются, ломаются, отрываются. В этом случае они там и остаются, но лучше так не делать, ведь из-за них значительно уменьшается затирочный слой.

Норма расхода пластиковых изделий от 30 до 100 штук на 1м2. Все зависит от того, какого размера выбран кафель. Если вы уже определились с размером плитки, то высчитать необходимое количество крестиков не составит труда. Главное знать, сколько плиток в 1м2 и умножить их на 4 или на 8, плюс еще процентов 10-15 на всякие непредвиденные расходы про запас.

Стандартная расфасовка крестиков — 100 штук в упаковке, стоимость ее не более 50 рублей.

СВП — новое слово в укладке кафеля

Принцип действия системы выравнивания плитки

В состав СВП входят два элемента — зажим или, как еще говорят, клипса и клин. Сфера применения — пол и стены. На расстоянии 5-10 см от края плитки, которая укладывается на клей, вставляется клипса. В некоторых случаях дополнительно используют обычные пластиковые крестики.

После выполнения укладки зажим распирается клином. Это обеспечит равномерное давление на две смежные плитки и зафиксирует их на едином уровне.

После высыхания клея клинья необходимо снять и отломать ножку клипсы. Внутри остается только шляпка.

Отечественные клинья и клипсы выпускаются в наборе по 250 штук. Ориентировочная цена такого набора — 1000 рублей. Клинья подходят для многократного использования. Если отдать предпочтение импортным аналогам, то затраты будут на порядок выше, ведь сама СВП стоит дороже и при монтаже потребуются еще специальные щипцы.

Клинья из пластика

Эти изделия не очень популярны у мастеров, но у них имеется одно существенное преимущество — они незаменимы, если нужно положить кривую плитку, сохранить зазор у стены или выложить нижний ряд фартука и облицевать ступени. А укладка декоративного гипсового камня и вовсе невозможна без клиньев, ведь он отличается нестандартными размерами и класть его довольно проблематично.

Системы выравнивания плитки или 3D-крестики

Отдельным видом приспособлений для качественной облицовки поверхностей являются системы выравнивания плитки (СВП), иногда называемые так же 3D-крестиками. Они позволяют не только выдержать ровный межплиточный шов, но и добиться идеально ровной и плоской облицованной поверхности. СВП по своей конструкции гораздо сложнее пластиковых крестиков и состоит из двух частей: зажима и клина.

СВП — система выравнивания плитки.

В данный момент многие мастера сомневаются в целесообразности использования этих систем, так как помимо несомненных преимуществ они имеют и свои недостатки. К преимуществам СВП относятся:

• Достижение значительной ровности облицованной поверхности, что помимо эстетичности внешнего вида даёт увеличение срока её эксплуатации.
• Основание системы заменяет обычные крестики, так как устанавливается между плитками и обеспечивает одинаковые ровные швы по всей отделываемой плоскости.
• Равномерное распределение клеевого состава, что актуально в случае наличия неровностей на основании и, соответственно, использовании толстого слоя клея.
• Препятствие проседанию и смещению плитки во время схватывания раствора.

К недостаткам СВП можно отнести:

• Относительно высокая стоимость по сравнению с обычными крестиками.
• Дополнительные затраты времени на установку и удаление системы.
• Повышенный расход клеевого состава.
• Затруднение последующей прочистки швов.
• В отдельных случаях без обычных крестиков всё равно не обойтись.
• СВП невозможно использовать при температуре ниже +10° С.

Системы СВП выпускаются как отечественными, так и зарубежными производителями и делятся на эконом-класс и более совершенный премиум-класс. В первом случае зажим имеет ровное основание и поверхность выравнивается с помощью зажатия клином. Во втором, более продвинутом варианте, основание базового элемента имеет выгнутую форму. В процессе фиксации пластина основания выпрямляется именно на тот уровень, который необходим для равномерного распределения клея и выравнивания соседствующих кафельных плиток.

Помимо этого, для удобства крепления клина и повышения качества работ возможно приобрести специальный инструмент. Инструмент, в зависимости от конструкции СВП и фирмы-производителя, может выглядеть по-разному, но выполнять он будет одну функцию.
