Можно ли ставить холодильник рядом с газовой плитой (62 фото): установа рядом со встроенным духовым шкафом

Правильные расчеты

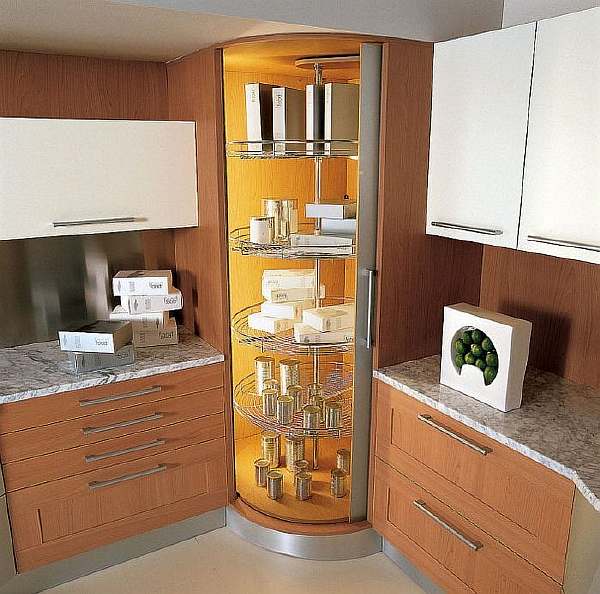

Верхние и нижние шкафы кухонного гарнитура – непременная составляющая любой кухни, и огромной кухни-студии с обеденной зоной, распространенной в элитных новостроях, и маленькой и тесной в стандартной хрущевке. Перед тем как разглядывать заманчивые фото кухонной мебели в гламурных журналах и планировать покупку, необходимо взвесить все составляющие выбора.

В них входит не только современный дизайн, отделочные материалы и количество предметов. Еще учитывают и рост основного пользователя, высоту потолков в помещении, метраж, на котором придется все это устанавливать.

Есть масса публикаций на тему эргономичного оборудования маленького пространства на кухне.

Данные нормативы стали результатом проведенных научных исследований, экспериментов и замеров. При этом каждое расстояние предусмотрено с определенной целью и несет свою смысловую нагрузку.

Основные стандарты направлены на создание оптимальных условий для работающего на кухне:

Навесной шкафчик на кухне рекомендуется размещать от пола на высоте 1,9 метра, невзирая на высоту потолка. Это позволяет хозяйке дотянуться до нужного предмета вверху, не прибегая к вспомогательным устройствам – низкой стремянке, табурету, маленькой скамеечке. Отступать от этого правила можно только тогда, когда рост основного пользователя гораздо выше среднего. Такая высота позволяет легко осмотреть все содержимое и достать необходимые предметы, не прилагая особых усилий.
Напольная часть кухонной стенки должна располагаться на удалении не менее 0,6 м от дна навесной части. Соблюдение этого условия позволит не воспринимать верхний шкафчик на кухне как помеху для работы или располагать в образованном пространстве бытовые приборы для работы на кухне.
Стандарт удаленности низа кухонного шкафа от пола составляет 1,5 метра. Простые расчеты показывают, что при высоте в 90 см нижнего предмета гарнитура легко соблюсти и пространство над столешницей, и требуемое расстояние от пола. Однако недавно проведенные статистические исследования показали, что большая часть пользователей не только не соблюдает правил, как должно быть размещено все для работы на кухне, но и не знает об их существовании.

Это стандартные параметры, которые обычно используются для создания удобства взрослых членов семейства. Но при индивидуальном планировании от них вполне можно сделать отступления.

Маленький рост хозяйки или высокий – хозяина, проводящего в кухонном помещении много времени, предусматривает, что цифры варьируются для максимально рационального размещения.

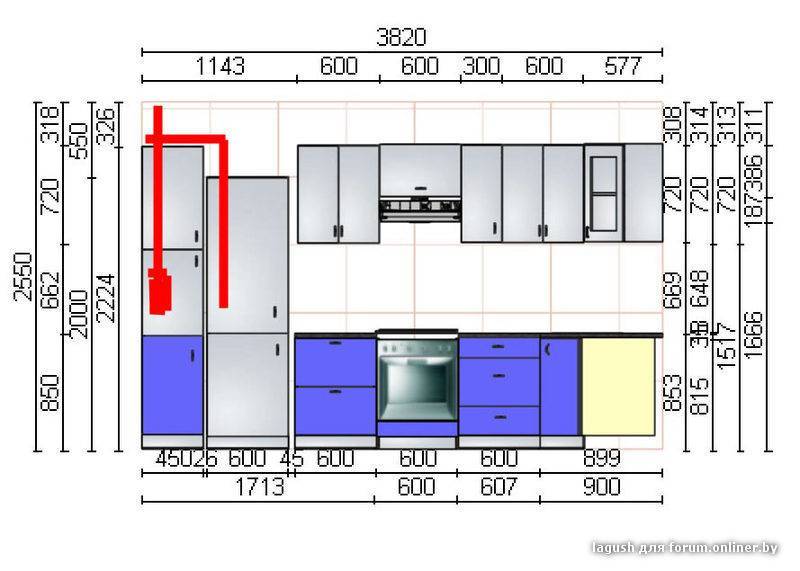

Расстояние между шкафами на кухне – обязательное условие продуктивной работы. Их размещение вплотную лишает хозяйку значительного функционального пространства между столешницей и подвесной частью.

Неправильно выбранная дистанция между шкафами может привести к постоянному травматизму или развитию заболеваний позвоночника из-за необходимости принимать неудобное положение при работе.

Точные расчеты при нестандартных показателях роста позволят правильно организовать рабочее пространство на кухне, тогда уставать придется гораздо меньше. Поэтому все расстояния должны быть выверенными.

Что можно использовать в качестве изоляции

Можно воспользоваться услугами профессионального дизайнера интерьеров или мастера по мебели, который спроектирует кухонную мебель с небольшим зазором между техникой, его также можно полезно использовать в качестве полки для мелочей или бутылочницы. Если не удается встроить отдельный отсек, на крайний случай зазор можно прикрыть специальной планкой под цвет мебели.

Еще один вариант изоляции 2 приборов — это покрытие стенки холодильника, соседствующей с духовкой, специальной фольгой или изолоном. Этот материал будет отражать тепло и возвращать его обратно, что даст дополнительную защиту от перегрева. В результате установка духовки не нанесет вреда холодильнику, оба прибора прослужат долго.

Важно сделать качественную изоляцию. Материал укладывается между приборами в несколько слоев и плотно

Должна получиться своеобразная стенка. В дальнейшем нужно следить, чтобы сделанная изоляция не проседала. При необходимости ее потребуется менять или дополнять листами фольги или изолона.

Плита рядом с холодильником

Плита – самый опасный сосед для холодильника, особенно, если она газовая. В идеале эти два антипода нужно размещать как можно дальше друг от друга. Для этого, кроме основной причины (вред тепла), есть еще пара аргументов «против»:

Холодильник интенсивно пачкается брызгами жира во время готовки;
Если плита стоит рядом с холодильником, то на ближайшие к нему конфорки не помещаются сковородки с ручками и большие кастрюли.

Какое расстояние должно быть между плитой и холодильником? Эти нормы правильнее всего узнавать из инструкции к конкретной модели холодильника, так как рекомендации разных производителей немного отличаются. Например:

Bosсh разрешает ставить холодильник рядом с газовой плитой на расстоянии 30 см, а рядом с электрической плитой или варочной поверхностью – на расстоянии не менее 3 см.
Zanussi рекомендует ставить холодильник рядом с газовой плитой на расстоянии не меньше 50 см. Электроплиты и варочные панели можно размещать на расстоянии 5 см.

Рекомендуемый вариант сосуществования холодильника и плиты представлен на фото ниже.

Встроенный холодильник рядом с газовой плитой на расстоянии 40 см

Но, как показывает практика, на очень маленьких кухнях, например, в «хрущевках», соблюсти правильные зазоры сложно или вообще невозможно. Поэтому многие квартировладельцы размещают плиту и холодильник вплотную друг к другу. Вот несколько фото-примеров таких кухонь.

Холодильник рядом с газовой плитой и духовкой

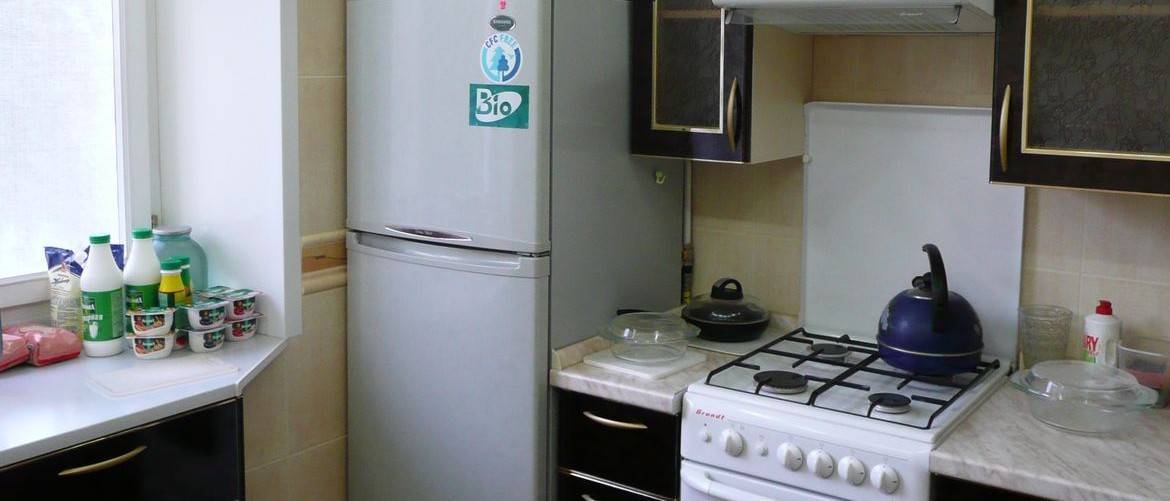

Холодильник рядом с газовой плитой в интерьере маленькой кухни в хрущевке

Встроенный холодильник рядом с газовой мини-плитой в интерьере перепланированной кухне-гостиной в хрущевке

Холодильник рядом с варочной поверхностью

Итак, что делать, если кухня очень маленькая и создание даже 3-сантиметрового промежутка кажется невыполнимым? Предлагаем следующие 6 решений, которые помогут решить проблему в комплексе или сами по себе:

Наклеить на стенку холодильника теплоизоляционный материал, например, Фомисол или Изолон ППЭ. Этот способ самый простой, бюджетный и при этом эффективный – холодильник сможет соседствовать даже с газовой плитой. Все что нужно сделать, это: раскроить материал и аккуратно приклеить (желательно, чтобы материал был самоклеящийся). Важный нюанс: верхняя часть стенки холодильника продолжит немного нагреваться, так как тепло имеет свойство подниматься вверх. Но и эта проблема решается легко, если всегда пользоваться вытяжкой (о ней читайте далее).

Пример теплоизоляции холодильника рядом с плитой

Использовать мощную вытяжку. Она захватывает большую часть конвективных потоков от плиты и тем самым существенно снижает нагрев холодильника.
Встроить холодильник в короб. Так каркас короба будет исполнять роль барьера и принимать «тепловой удар» на себя. Кроме того, он защитит корпус холодильника от брызг жира и грязи. Для наилучшего результата на холодильник все же стоит приклеить слой теплоизоляции.

Поставить между холодильником и плитой перегородку или экран. Польза от этого метода всё та же – защита от грязи и создание барьера от нагрева. Из чего можно сделать экран или перегородку? Подойдут панели МДФ, фанера, гипсокартон, закаленное стекло (в сочетании с теплоизоляцией). Вот пара фото-примеров.

Заменить полноразмерную технику и мойку на уменьшенные версии. Это позволит выиграть драгоценные сантиметры и поставить холодильник и плиту не впритык. Вот что можно сделать:

Заменить стандартную плиту на мини-плиту с двумя конфорками. Так у вас получится увеличить расстояние между холодильником и плитой до 15-25 сантиметров. Как показывает практика, двух конфорок для средней семьи из 4 человек хватает на все 100%.

Поставить узкий холодильник (шириной до 55 см). Даже пара освободившихся сантиметров улучшит положение.
Выбрать небольшую мойку. Да, она не слишком удобна, но вполне жизнепригодна, особенно при наличии посудомоечной машины. Кстати, иногда выкроить небольшое расстояние между плитой и холодильником можно за счет переноса мойки.

В конце концов, холодильник можно вынести в прихожую или смежную гостиную.

Как защитить холодильник

Если избежать близкого расположения холодильника возле плиты не представляется возможным, то следует предусмотреть меры по защите оборудования. Для этого следует рассмотреть следующие варианты:

Наклеить теплоизоляцию на боковую стенку холодильника. Лучше всего использовать материал с фольгированным слоем. Такая теплоизоляция тоньше, имеет более привлекательный вид и отражает тепло от поверхности. Для крепления стоит использовать двухсторонний скотч или самоклеящийся материал.
Установить перегородку между холодильником и плитой. При правильном подходе можно создать привлекательный дизайн комнаты, соответствующий общему интерьеру. В качестве перегородки можно использовать фанеру, ДСП, гипсокартон, плиты ОСБ и т. д. Экран можно декорировать: обложить плиткой, покрасить и т. д. Отражать тепло помогут такие материалы, как зеркало, фольга или стекло. Дополнительно рекомендуется проложить теплоизоляционный материал. Экран не только защитит от повышенной температуры, но и от брызг жира и масла, ударов.
Установка мощной вытяжки над плитой. Устройство будет эффективно захватывать теплые потоки от теплового оборудования, тем самым снижая нагрузку на холодильник. Однако стенки духовки будут продолжать нагреваться. Поэтому способ малоэффективен.

Советы и рекомендации

На маленькой кухне лучше всего использовать встроенную мебель и технику. В этом случае плита будет изолирована от холодильника деревянными стенками мебели, а тепло от нее будет забирать вытяжка. Рекомендуемый зазор между приборами можно замаскировать с помощью секций для хранения или шкафчиков по индивидуальным размерам.
Для небольшой семьи из 3–4 человек стандартную плиту можно заменить на более компактный вариант с двумя конфорками. Это не только увеличит зазор между бытовыми приборами, но и сэкономит потребление газа.
Отличным решением для маленькой кухни станет узкий холодильник, ширина которого меньше стандартной на 5–10 см. Это освободит некоторое пространство для зазора.
Перенос или замена мойки на малогабаритный вариант существенно сэкономит пространство для размещения холодильника. Хоть такая мойка не очень удобна, но вполне практична в повседневной жизни.

Размещение холодильника в помещении требует соблюдения важных правил. Соседство прибора с плитой и другими видами бытовой техники может быть опасно, но ситуация исправима путем изоляции агрегата. Также следует помнить о том, что близость холодильника к источнику нагрева приведет к попаданию тепла внутрь, что станет причиной повышения расхода электроэнергии и быстрого износа агрегата.

Каким образом минимизировать риск соседства плиты и холодильника?

Если вы дошли до этого блока, то на вас точно не произвели впечатления наши «страшилки» и наши рацпредложения по перемещению холодильника не нашли отклика в вашей душе.

Ну что ж, если уж вы так хотите поставить эти две вещи рядом, то вам обязательно нужно их как-то отделить, хоть какой-то небольшой перегородкой. Конечно, чем толще изоляция — тем лучше, но, чем совсем ничего, лучше всё-таки нетолстый кусок какого-либо материала.

Мы вам приведём в пример самые ходовые варианты, а вы уже выбирайте, какой из них вам больше по душе.

Перед тем, как мы начнём рассматривать теплоизоляцию на примерах, хотелось бы заметить вот что:

Крепить щит, который будет находиться между плитой и холодильником — не стоит.

Вернее, крепить «намертво», например, сильным клеем, типа «жидких гвоздей», так как, кто знает, может у вас когда-то случиться перестановка и этот кусок плиты будет мешать?

Лучше всего купить двухсторонний скотч, он очень прочно держит и с его помощью приклеить щит к поверхности холодильника. Да, именно холодильника, потому как, греющаяся боковина плиты просто растопит этот клей и ничего держаться не будет.

Итак, давайте рассмотрим варианты защиты.

Какое расстояние должно быть между холодильником и стеной — как правильно

Многие не задумываются о том, как правильно установить холодильник, какое место для него выбрать и какое расстояние должно быть между холодильником и стеной. Между тем, неправильное расположение прибора грозит неполадками в его работе и прочими неприятностями.

Немного об устройстве холодильника

Принцип работы бытового холодильника заключается в выведении тепла из его теплоизолированной рабочей камеры наружу. В результате температура воздуха внутри холодильника падает, а выведенное наружу тепло рассеивается в окружающем пространстве.

Процесс происходит с помощью специальных спиралей. Алюминиевая спираль внутри холодильной камеры, называемая испарителем, наполнена хладагентом, способным поглощать и испарять тепло.

С внешней стороны камеры, на задней стенке или под внешней металлической обшивкой, расположена другая спираль – конденсатор. Это внешний теплообменник, который отдает поступающее тепло окружающему воздуху. Именно поэтому боковые стенки прибора нагреваются.

Расстояние от холодильника до стены или других предметов

Принцип работы прибора таков, что для нормального функционирования необходима свободная циркуляция воздуха вокруг его корпуса. Иначе хладагент в конденсаторе не будет охлаждаться до нужной температуры, а сам прибор начнет перегреваться. Охлаждение требуется и компрессору.

Важно! Холодильник нельзя ставить вплотную к стене. Это приведет к неправильной работе системы охлаждения и поломке компрессора или других элементов

Величина зазоров, необходимых для циркуляции воздуха, зависит от модели прибора и местоположения конденсатора. Эти данные есть в руководстве по установке и эксплуатации устройства.

В большинстве случаев стандартные минимальные зазоры составляют:

сверху – 100 мм;
по бокам – 50 мм;
сзади – 50 мм.

В некоторых моделях конденсатор расположен внизу прибора – под дном рабочей камеры. В этом случае зазор необходим между полом и корпусом (регулируется ножками). Вверху, на задней стенке корпуса на многих моделях предусмотрены специальные ограничители, препятствующие полному придвижению холодильника к стене. Ни в коем случае не демонтируйте эти детали.

Если техника встроенная, зазоры также необходимы, но их размер намного меньше – 0,5-2 см. Это объясняется более сложным устройством встраиваемых холодильников, что позволяет усовершенствовать их теплообмен. Встраиваемый прибор ставят в специальную нишу кухонного модуля.

Совет! При установке холодильника пользуйтесь рекомендациями производителя. Только в этом случае гарантируется нормальная работа прибора в течение всего срока эксплуатации.

Где лучше поставить холодильник

Есть несколько простых правил установки холодильника на кухне:

Правило рабочего треугольника: холодильник, мойка, плита. Зоны хранения продуктов, мойки и приготовления еды должны находиться недалеко друг от друга.
Обеспечение вентиляции корпуса – холодильник нельзя ставить вплотную к стене.
На прибор не должен падать прямой солнечный свет.
Близкое соседство оборудования с радиатором отопления или другими нагревательными приборами (плитой, микроволновкой и др.) приведет к его преждевременному износу.
Запрещено перекрывать вентиляционные отверстия на корпусе прибора.
Не рекомендуют установку в центре кухонного гарнитура – прерывается рабочая зона, прибор загораживает солнечный свет, создавая темный угол на столешнице.

Как защитить холодильник

Можно ли ставить холодильник рядом с плитой, решать владельцу в соответствии с требованиями безопасной эксплуатации. Защитить оборудование можно с помощью специальных материалов, перегородок и т.д. Между холодильником и газовой плитой можно установить компактный шкафчик, выполненный на заказ. В небольшом пространстве можно разместить бытовую химию, перчатки, губки.

В качестве альтернативного способа небольшому шкафу используется термостойкая перегородка для разграничения холодильного агрегата и газовой либо электроплиты

При решении вопроса, как защитить холодильник с помощью перегородки, важно выбрать подходящий материал

Согласно ответам специалистов, рекомендованы следующие варианты:

органические;
неорганические;
кафельные экраны и т.д.

Органические изделия. Для их изготовления используются плиты древесно-стружечные или пробковые плиты, листы камышита либо пенопласта. Данные перегородки отличаются устойчивостью к высокой влажности, горячему воздуху. Однако необходимо учитывать высокую стоимость, а также способность к деформированию материалов под воздействием перепадов температур. Блоки ДСП отличаются плотностью, не требуют дополнительной фиксации.

Специалисты рекомендуют установить ламинированные листы, которые отличаются большей устойчивостью к изменениям температурных режимов, повышенной влажности. Спилы без ламинирования можно покрыть декоративной пленкой. Материал подбирается по цветовой гамме и дизайну в соответствии с интерьерными решениями. Древесно-стружечные плиты переносят нагревание, однако срок годности ограничен 3 годами, поэтому конструкцию потребуется заменять.

Неорганические — к данной категории материалов относятся гипсокартонные плиты, минеральное волокно, асбестокартон. Изделия отличаются невысокой стоимостью, выдерживают перегревание. Однако неорганические блоки неустойчивы к высокой влажности.

Изоляционные листы размещают между стенками холодильника. Защита предотвратит перегревание техники, изнашивание агрегата. При установке плиты требуется обработать с торцевых частей декоративной цветной пленкой, заламинировать либо закрыть профилем. Крепятся листы с помощью двухстороннего скотча к стенке холодильника. При необходимости защитный слой можно убрать без дополнительных ремонтных работы. К плите защитные элементы не крепят, т.к. скотч от перегревания не сможет удерживать отделочный материал.

Надежную защиту технике обеспечивают экраны из кафеля. Защитный элемент практичен в использовании, обеспечивает легкую чистку. Кафельные экраны эстетичны, отличаются стильным дизайном.

Эффективны барьеры со стеклом либо фольгой. Данные материалы поглощают солнечные лучи и тепло в больших объемах. Такие перегородки тонкие, прочные. Для предотвращения появления зеркальных бликов стекло можно использовать рифленое. Эти барьеры надежны, прочны, долговечны. Однако необходимо учитывать высокую стоимость материалов.

В качестве защиты холодильного агрегата можно использовать установленную сверху вытяжку на кухне.

Можно ли ставить холодильник рядом с батареей отопления?

Площадь кухни в малосемейке обычно не превышает 5-6 м2. По этой причине при приобретении бытовой техники часто возникает вопрос можно ли ставить холодильники рядом с батареями. Разобраться в том, как установить прибор, чтобы он не загромождал пространство и при этом мог нормально функционировать, позволят советы специалистов.

Основные правила для расположения

Обязательно заложите дополнительное расстояние: задняя стенка устройства не должна вплотную прилегать к батарее, так как мотор не сможет долго работать рядом с горячим радиатором и сломается. Если есть возможность, поставьте технику боком к нагревательному прибору. При таком расположении вероятность поломки меньше.

Продумайте, чем отгородить холодильник от батареи. Обычно в таких случаях советуют поставить между отопительным прибором и задней стенкой холодильника, отвечающей за процесс охлаждения, экран из фольги. Его задача — отражать тепло.

В случае, если радиатор находится далеко, а вот стояк с горячей водой, наоборот, рядом, трубу обязательно нужно теплоизолировать с помощью предназначенных для этого материалов, которые можно найти в строительных магазинах. Например, один из вариантов — сделать вокруг стояка короб из гипсокартона с отверстиями наверху (закрывать отопление полностью нельзя, иначе на кухне будет холодно). Затем пустоты внутри короба заполнить ватой. Дополнительно перед этим можно обмотать трубу фольгоизолом. Обычно стояк находится в углу комнаты, поэтому при размещении техники на кухне придется думать, как защитить холодильник от батареи отопления такого типа. Однако это нужно делать на этапе ремонта, если у вас уже расставлена мебель, подобраться к стояку и тщательно его закрыть намного сложнее.

Общие принципы размещения бытовой техники на маленькой кухне

Даже если агрегат планируется расположить на небольшом пространстве, нельзя пренебрегать соблюдением важных правил:

Помещение требуется регулярно проветривать, поддерживать в нем нормальные показатели влажности.
Допустимое расстояние между верхней стенкой устройства и потолком — от 10 см .
Технику нельзя ставить рядом с плитой, ее боковина сильно нагревается , что может негативно отразиться на работе холодильника. Если отодвинуть агрегат на безопасное расстояние не получается, нужна теплоизоляционная перегородка. Данные требования относятся и к духовому шкафу.
Нельзя ставить агрегат возле окна. При попадании прямых лучей солнца устройство нагревается. Чтобы охладить камеру до нужного уровня, холодильник начинает работать интенсивнее , потребляя при этом значительное количество электроэнергии. Если нагрузка на двигатель будет продолжительной, он может слишком быстро износиться и выйти из строя.
Холодильник устанавливается ровно или с отклонением назад не более 2 0C. В этом случае дверцы будут герметично закрываться.
Агрегат не должен соприкасаться с другой бытовой техникой, иначе циркуляция воздушных потоков нарушится. Минимальный зазор между двумя приборами – 5 см .

Почему не стоит ставить холодильник рядом с плитой?

Основная причина, почему соседство холодильника и плиты не совсем удачный вариант – выделяемое тепло во время работы варочной панели или любого типа плиты. Оно приводит к перегреву оборудования, а также препятствует нормальному охлаждению.

Стенка холодильника будет нагреваться во время пользования газовой плитой.

Также из-за повышенной температуры агрегат вынужден уменьшать интервалы между включением. В то время, когда нагретая от плиты сторона будет охлаждаться, противоположная стенка будет обрастать льдом. Холодильник придется чаще размораживать.

Неправильное охлаждение холодильника.

От постоянного нагрева на поверхности начнет трескаться эмаль, и слезать краска. Если испортится резиновый уплотнитель, работоспособность оборудования снизится из-за попадания воздуха.

Работоспособность холодильника может снизиться из-за неисправности резинового уплотнителя.

К тому же, если холодильник расположить рядом с духовкой, на него постоянно будут попадать брызги от еды. Что будет приводить к частому загрязнению оборудования.

Из-за попадания брызг от еды нужно будет часто мыть холодильник.

Правила расположения холодильника и плиты

Размещать бытовую технику в кухне рекомендуется по «правилу треугольника». То есть холодильник, мойка и плита должны быть расположены как будто в углах равнобедренного треугольника. Оптимальное расстояние между зонами от 1,2-2,7 м. Тогда приборы не будут мешать друг другу и хозяйке удобно доставать продукты и готовить.

К сожалению, часто кухня имеет небольшие размеры и размещать приборы приходиться практически впритык. Далее разберемся детальнее, можно ли ставить холодильник возле газовой плиты и есть ли общепринятые требования к расстановке.

В планировке многих квартир на обустройство кухни отведено не более 5-6 кв. м. В таких условиях разместить холодильник и плиту по рекомендованным правилам не всегда получается

Нормы расстояния между бытовыми приборами

Все холодильники отличаются мощностью, типом заморозки и степенью теплоизоляции. Производители должны указывать в инструкции рекомендованное расстояние установки техники от газовой плиты. Например, холодильник бренда Zanussi монтируется от газовой печки на расстоянии 50 см.

Если инструкция потеряна, то, согласно нормативам, минимальное расстояние от любого холодильника до бытовой газовой плиты должно составлять 25 см и более. В идеале между техникой нужно разместить стол.

Холодильники Bosch имеют многослойную теплоизоляцию. Они могут устанавливаться на расстоянии 30 см от плиты с газовыми горелками и 3 см от электрической варочной поверхности

Между холодильником и газовой плитой можно установить небольшой шкафчик. Кастрюли в него не поместятся, а вот мелочевку в виде губок, различных щеток и бытовой химии там хранить удобно

Благодаря тому, что многие мебельные фирмы производят корпусную мебель на заказ, можно с легкостью «замаскировать» рекомендованный зазор в 25 см. Так, они изготавливают секции для хранения или те же шкафчики по индивидуальным размерам.

Рекомендуем также ознакомиться с правилами размещения холодильника возле газовой трубы.

Последствия близкого соседства

Газовая плита не имеет изоляции, поэтому в процессе ее работы нагреваются расположенные рядом поверхности.

Если стенка холодильника нагреется, то он не разморозится, не станет хуже работать, и в нем не испортятся продукты. Однако, компрессор агрегата будет чаще включаться и работать на износ. Такая нагрузка негативно отразится на сроке службы прибора.

Недостатки близкого расположения плиты и холодильника:

быстрое образование наледи внутри холодильника – из-за нагрева компрессор начинает интенсивнее холодить, в результате лед намораживается быстрее;
частая мойка стенок холодильного прибора – во время готовки могут разлетаться брызги жира, которые с металлической поверхности впоследствии сложно удалить;
от нагрева портится внешний вид холодильника – вздувается и желтеет краска, трескаются или плавятся пластиковые ручки, а также окантовка дверей;
конец гарантии – многие производители в инструкции пишут, что нельзя устанавливать холодильник вблизи плиты, духовки и нагревательных приборов; указывается даже минимальное допустимое расстояние между бытовыми приборами;
увеличенное потребление электроэнергии – компрессор часто включается и прибор работает на полную мощность.

Кроме того, если холодильник стоит впритык, то газовой плиткой не очень комфортно пользоваться, та как подойти к варочной поверхности можно только с одной стороны.

При близком соседстве плиты и холодильника, почти не остается свободного места. Это не практично, так как ручки от сковородок и прочей посуды будут упираться в стенку холодильного агрегата

Если бытовые кухонные приборы все же приходится размещать рядом, тогда нужно позаботиться о дополнительной теплоизоляции стенки холодильника.

Как реализовать схему подключения варочной панели и духовки

Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.
