Воздуховод для вытяжки на кухне

Монтаж

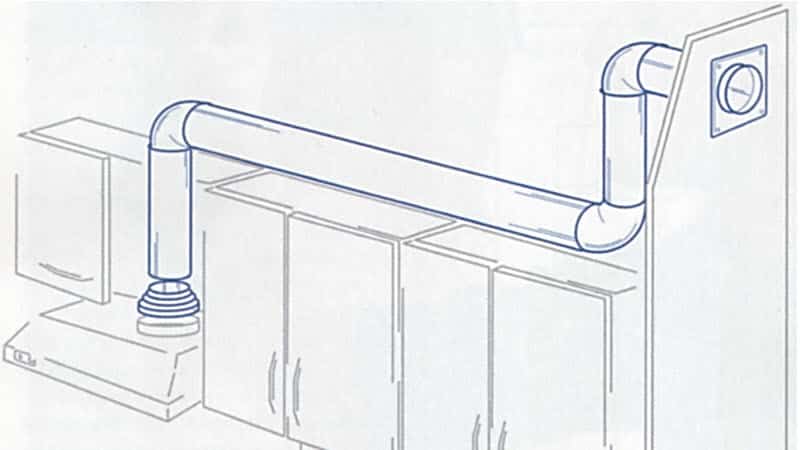

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

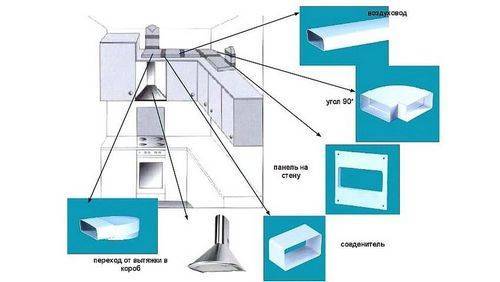

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Воздуховод для вытяжки на кухне

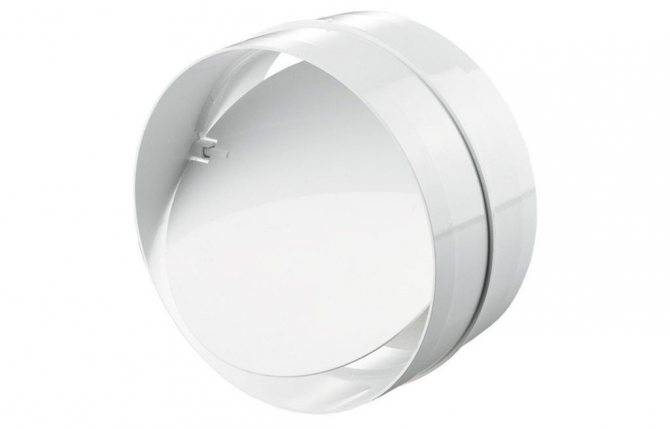

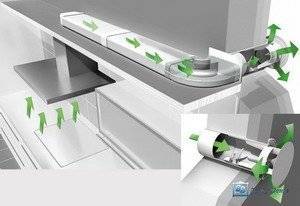

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

  • пленчатого типа;
  • в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Воздуховод для вытяжки на кухне

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Нормы воздухообмена в помещении

Использование герметичных пластиковых окон привело к тому, что естественная вентиляция через наружные конструкции практически отсутствует. Для расчета сечения вентканалов утверждены нормы воздухообмена, при которых создаются оптимальные условия для жизнедеятельности человека. Параметры микроклимата устанавливает ГОСТ 30494-2011.

Нормы учитывают необходимую скорость воздухообмена, при которой не только удаляется отработанный воздух, но и сохраняется энергоэффективность жилья. Если в помещениях слишком интенсивная вентиляция, в атмосферу выделяется значительная доля тепла. Это приводит к перерасходу топлива для обогрева дома.

Нормы воздухообмена выражаются кратностью — количеством циклов полной замены отработанного воздуха в помещении на новый в течение 60 минут:

  • для жилой зоны это 3 м³/м² площади или 30 м³ на человека;
  • для кухни — при постоянно работающей газовой плите 180 м³, электрической 90 м³, при периодическом отключении 60 м³;
  • для ванной — 25-50 м³ в зависимости от режима;
  • для туалета — 90-120 м³.

Вытяжные каналы устанавливают в помещениях с самым загрязненным воздухом — санузлах, кухнях. Приток, вытесняющий использованные воздушные массы, организуется из других комнат.

Материалы, используемые для производства каналов воздухообмена

Современное производство базируется на нескольких материалах. Если быть точнее, то на трех: стали, алюминии и пластике. У каждого из них есть свои плюсы и минусы, на которых стоит остановиться детальнее.

Сталь

Главный компонент – нержавеющая или оцинкованная сталь. Что касается домашнего кухонного применения, то востребованы главным образом оцинкованные решения. Впрочем, изделия данного типа с каждым днем становятся все менее популярнее среди потребителей, спрос на них падает.

Воздуховод для вытяжки на кухне
Воздуховод из нержавеющей стали

У материала есть несколько очевидных достоинств:

  • Абсолютная ровная и гладкая поверхность (как внутренняя, так и наружная части). Воздухообмен скоростной, мелкие частички копоти и жира не застревают, не накапливаются.
  • Прекрасно противостоят высокой температуре. В окружающее пространство не выделяется никаких вредных примесей, испарений.
  • Вытяжные воздуховоды относятся к изделиям бюджетного сегмента.

У стальной продукции есть несколько недостатков, как и у любой другой продукции. Особого внимания заслуживают лишь несколько из них.

Воздуховод для вытяжки на кухне
Стальные воздуховоды не лишены определенных недостатков

  1. Характеризуются существенным (если сравнивать с пластиковыми) весом. Для фиксации у стены требуется ряд дополнительных элементов крепления.
  2. Дополнительно потребуются герметики, обезжиривающие составы.
  3. Для сбора конструкции сложной формы, может потребоваться резка труб.
  4. В процессе эксплуатации громко шумят.

Эти недостатки с лихвой нивелируются преимуществами и удобством использования изделий.

Пластик (стекловолокно, ПВХ, полиэтилен)

Вытяжка для кухни с воздуховодом изготовленным из пластика удерживает лидирующие позиции на рынке, ввиду высокой популярности. Речь идёт о круглых или прямоугольных решениях. Что касается круглых труб, то их ключевое преимущество –высокая скорость монтажа. А вот прямоугольные изделия выглядят очень эстетично.

Воздуховод для вытяжки на кухне

У пластикового воздуховода есть несколько плюсов:

  • Небольшой вес.
  • Пространство в канале гладкое. Внутри системы не скапливается жир, грязь и копоть.
  • В процессе эксплуатации ПВХ-трубы не ржавеют.
  • Простота монтажа. Со сборкой конструкции не возникает проблем даже у неопытных мастеров. Можно собрать конструкцию любого размера, сложности, конфигурации.
  • Пластиковый воздуховод не издает шума или вибраций.
  • Доступная цена.

Без недостатков дело не обошлось. Но их всего ничего, если проводить сравнение с изделиями из других материалов.

  1. Грамотный монтаж возможен исключительно при наличии соединительных элементов, переходников, муфт.
  2. При высокой температуре возможны деформации, выделение токсичных веществ в помещение.

Пластик лучше всего подходит для вытяжки на кухне, ввиду доступности, конструктивной надёжности и простоты установки.

Алюминий

Не менее популярными в 21 веке остаются алюминиевые решения. Материал применяют для производства гофрированных труб под воздуховоды. К плюсам традиционно причисляют:

  • Устойчивость к нагреванию.
  • Универсальность материала обуславливает простоту его монтажа.
  • Низкая стоимость.

Воздуховод для вытяжки на кухне
Алюминиевые гофрированные воздуховоды

Они также не лишены некоторых недостатков. Подробнее хотелось бы остановиться на нескольких.

  1. Алюминиевый воздуховод для кухонной вытяжки смотрятся не слишком красиво, потому их часто декорируют защитным кожухом.
  2. Высокая вероятность накопления конденсата из-за того, что алюминий является теплопроводящим материалом.
  3. Механические изделия уступают стальным по прочности, что очевидно. Материал предрасположен к деформациям.

Вытяжка для кухни с воздуховодом из какого материала – один из главных критериев. К их выбору подходят со всей полнотой ответственности

Помимо этого, акцентируется внимание на форме каналов

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Воздуховод для вытяжки на кухне

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Популярные статьи  Все о комнатах с эркером

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Определение диаметра и конструкции воздуховода

Очень важно правильно определиться с диаметром и конструкцией труб. Для этого важно соблюдать следующие правила:

желательно, чтобы диаметр воздуховода был равен или был больше диаметра выхода с кухонной вытяжки и был равен диаметру выходного вентиляционного отверстия. Если труба будет иметь меньший размер сечения, то это ухудшит работоспособность вентиляции, так как будет создаваться дополнительное сопротивление движущемуся воздуху. При этом повысится шумовой фон, мотору вытяжки придётся работать в усиленном режиме. Всё это приведёт к быстрому выходу из строя оборудования. Нет смысла делать воздуховод большего диаметра, если в области вентиляционного отверстия происходит сужение тракта. Поэтому эффективнее всего, точно измерить все элементы и ещё до покупки кухонной вытяжки;
на протяжении всего воздуховода должно быть минимум изгибов

Если они имеются, то важно, чтобы угол не был больше 90 градусов, поскольку каждый такой угол снижает производительность приблизительно на десять процентов. Если в монтируемой системе есть изгибы более девяноста градусов, то это может привести к образованию обратной тяги

В этом случае обязательным является применение специальных клапанов;
длина воздуховода не должна превышать трёх метров. Каждый метр – это ещё 5-10 % эффективности системы вентиляции.

Таким образом, идеальным по производительности является использование для монтажа воздуховода кухонной вытяжки круглых пластиковых труб.

Помните, что установка вытяжки не заменяет вентиляционную систему. Они должны работать совместно. Именно по этой причине используют обратные клапаны, которые обеспечивают эффективную совместную работу систем вентиляции и вытяжки. Решётка такого клапана состоит из отверстия, к которому подсоединяется тракт и специальных прорезей. Если вытяжка не работает, то воздух может проходить через оба вида отверстий, а как только начинает работать вытяжная система, срабатывает клапан и воздух поступает только через воздуховод.

Как в частном доме сделать вентиляцию: расчеты и пошаговый монтаж

Для расчета вентиляции в частных домах потребуются некоторые основные значения. Это параметры каждого помещения, его назначение и нормы производительности для естественного и принудительного воздухообмена.

Нормы для пассивной вентиляции

Вентканалы для пассивного воздухообмена располагаются вертикально и идут от каждого помещения к крыше. В жилом помещении атмосфера должна полностью обновляться каждый час.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»Спросить у специалиста“Для расчётов принудительной вентиляции потребуется суммировать необходимые нормы воздухообмена каждой комнаты с учетом её площади и на основании полученной суммы подбирать оборудование, которое справится с этой задачей.”

Например: в доме три комнаты, кухня, санузел и котельная. Рассчитываем производительность для каждого помещения в соответствии с его назначением и площадью:

  • кухня -90 кубометров в час;
  • санузел – 50 кубометров в час;
  • котельная – 70 кубометров в час;
  • детская комната – 40 кубометров в час;
  • гостиная – 120 кубометров в час;
  • спальня – 60 кубометров в час.

Итого – 430 кубометров в час на весь дом. Следовательно, для успешной работы вентиляционной системы потребуется установка, способная освоить такой объем воздуха. Можно поставить один агрегат или поделить мощность на потребности каждой комнаты и монтировать установки отдельно.

Пример того, как правильно сделать вентиляцию в частном доме в следующем видеосюжете:

Прежде, чем решить, как сделать вытяжку в частном доме, ознакомьтесь с нормативами СНиП и АВОК Они предлагают использовать для расчета нормы воздухообмена. Показатели в этих документах несколько различаются, так что для самостоятельных расчетов лучше выбирать большее значение.

Отличия кухонной вытяжки от вентиляции

Вентиляция в доме обеспечивает естественный воздухообмен и циркуляцию воздуха во всех помещениях. Она рассчитана на стандартно невысокий уровень загрязненности воздуха и не может полноценно обеспечить очистку кухни от дыма, пара и сильных запахов.

Воздуховод для вытяжки на кухне

Вытяжка с воздуховодом является дополнительной воздухоочистной системой обычно принудительного типа. Она производительна и способна удалить большое количество задымленного и загрязненного воздуха, а также устранить большинство сильных кухонных запахов.

То есть, вытяжка – это второй уровень вентиляции, которая гарантированно обеспечит в вашей кухне требуемые санитарные условия и чистый воздух при любых нагрузках.

Как изготовить собственными усилиями

Этот вариант подходит, если хочется сэкономить деньги либо появилась мысль по вписыванию изделия в дизайн кухни. Но, чтобы сделать монтаж короба вытяжки своими руками его необходимо изготовить.

Воздуховод для вытяжки на кухне

Для начала необходимо учитывать, что он должен сочетаться с дизайном, а лучше быть его частью, обладать устойчивостью к воздействию моющих либо чистящих средств. Рассмотрим этапы его создания:

  • Подготовьте эскиз на основе натуральной величины, чтобы с его помощью вырезать необходимые заготовки;
  • Для этого рекомендуем пользоваться электрическим лобзиком, поскольку он позволяет создавать гладкие и ровные края заготовки;
  • На нижней части необходимо создать отверстие для подсоединения гофры под систему вентиляции;
  • Соедините заготовки саморезами и металлическими уголками;
  • Используйте два уголка с толщиной не меньше 2 мм для создания одного соединения заготовок.

Воздуховод для вытяжки на кухне

Теперь вы получили различную информацию для приобретения качественного короба под систему вытяжки либо изготовления собственными усилиями. Помните, что для различных вытяжек потребуется особый вариант короба.

Воздуховод для вытяжки на кухне

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

  1. Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
  2. Делайте воздуховод разборным, так как его периодически требуется чистить.
  3. При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
  4. Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
  5. Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
  6. Наиболее привлекательным внешним видом обладают прямоугольные коробы.

Воздуховод для вытяжки на кухнеВоздуховод для вытяжки на кухнеВоздуховод для вытяжки на кухнеВоздуховод для вытяжки на кухнеВоздуховод для вытяжки на кухнеВоздуховод для вытяжки на кухне

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

  1. Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
  2. Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
  3. Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
  4. Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.
Популярные статьи  Подробный гид по дизайну кухни 4 кв м

Воздуховод для вытяжки на кухне

Другие способы:

  • при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
  • используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
  • если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
  • некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

Воздуховод для вытяжки на кухне

Воздуховод для вытяжки на кухне

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

  • Стоимость материала;
  • Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
  • Возможности монтажа конструкции;
  • Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
  • Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

Воздуховод для вытяжки на кухне

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Воздуховод для вытяжки на кухне

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

  • Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
  • Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
  • Низкие шумовые показатели;
  • Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
  • Долгий срок службы – гарантия от 10 лет.

Воздуховод для вытяжки на кухне

Среди минусов таких систем можно отметить:

  • Высокая цена по сравнению с другими материалами;
  • Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Воздуховод для вытяжки на кухне

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

  • Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
  • Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
  • Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

  • Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
  • Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
  • При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

  1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
  2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Воздуховод для вытяжки на кухне

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Популярные статьи  Фиолетовый диван в интерьере: виды, материалы обивки, механизмы, дизайн, оттенки и сочетания

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Особенности монтажа своими руками

Если вы решили установить воздуховод своими руками, то данный процесс состоит из несколько этапов:

Воздуховод для вытяжки на кухне

Первоначально следует определить место, куда будет монтироваться воздуховод. Данный участок требует подготовки. Установка вытяжки осуществляется по месту, исходя от приобретенной модели. Используйте рулетку для того, чтобы замерить требуемый уровень установки. После этого можно наносить разметку.

Воздуховод для вытяжки на кухне

Если у вас не получается сделать необходимый уровень из-за поверхности шкафчика, который установлен над плитой, потребуется его немного подпилить. В большинстве случаев, вы сможете определить высоту нижней части вытяжки при помощи мотора устройства. Как правило, размер составляет 0,5-0,7 метра.

Воздуховод для вытяжки на кухнеВоздуховод для вытяжки на кухне

Когда вы проконтролируете уровень размещения конструкции и проставите отметки, можно приступать к отпиливанию боковых частей шкафчика на необходимую длину. В качестве инструментов вы можете использовать электрический лобзик, в котором присутствует пилка по дереву «чистый рез».

Воздуховод для вытяжки на кухне

За счет данного устройства вы сможете осуществить отпил хорошего качества. Если у вас нет возможности найти такой прибор, обыкновенная ножовка способна его заменить.

Воздуховод для вытяжки на кухне

Данные работы можно начинать только тогда, когда вы сняли шкафчик со стены. Для получения высокого качества поверхности, во время взаимодействия с ручным инструментом нужно соблюдать угол в 20-30 градусов между рабочим участком и самой поверхностью шкафчика. Если данное условие не будет выполнено, то на обратной части появятся сколы, которые отразятся на эстетичности мебели.

Воздуховод для вытяжки на кухне

Чтобы произвести установку воздуховода сквозного типа из металла, вам потребуется сделать отверстие большого диаметра. В роли металлического воздуховода может выступать гофра или труба с гладкой поверхностью. В место, где планируется формирование отверстия, нужно приставить фланец. Он будет играть роль шаблона, за счет которого происходит разметка отверстий.

Воздуховод для вытяжки на кухне

Дрель со сверлом по дереву с диаметров в 8 мм потребуется вас для того чтобы высверлить сквозное отверстие внутри намеченной разметки.

Воздуховод для вытяжки на кухнеВоздуховод для вытяжки на кухне

В образовавшееся отверстие необходимо вставить пилку от электрического лобзика, при помощи которой следует выпилить требуемый компонент согласно разметке.

В том случае, если вы подобрали подходящую пилку, качество резки будет максимально высокое. Иначе потребуется дополнительная обработка краев при помощи наждачной бумаги. После данной процедуры можно установить подготовленный шкафчик на место.

Воздуховод для вытяжки на кухнеВоздуховод для вытяжки на кухне

Чтобы обеспечить моторчик электрической энергией и оборудование освещением, займитесь подключением проводов от вытяжки к сети. Прикрепление системы вентиляции к месту ее размещения является предпоследним шагом в монтаже воздуховода. Вам потребуется установка корпуса устройства, осуществление разметки для крепления. Сформируйте отверстие диаметром в 2/3 шурупа. После этого можно навешивать корпус конструкции.

Воздуховод для вытяжки на кухне

Когда вы завершите монтаж вытяжки, подсоедините к ней воздуховод при помощи стальных хомутов. Теперь следует проверить работу системы.

При помощи данного руководства вы сможете сделать установку воздуховода самостоятельно, сэкономив на услугах специалистов.

Воздуховод для вытяжки на кухне

Как установить воздуховод для вытяжки своими руками?

В принципе, монтаж воздуховода для кухонной вытяжки своими руками не составляет большой проблемы.

Воздуховод для вытяжки на кухнеВоздуховод для вытяжки на кухне

Важно иметь полный комплект системы и крепежа, а также иметь некоторые навыки монтажа подобных коммуникаций и строго соблюдать последовательность установки:

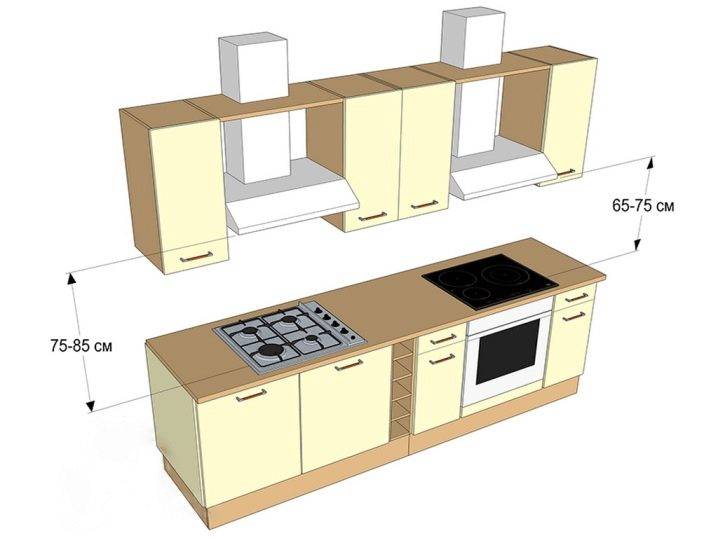

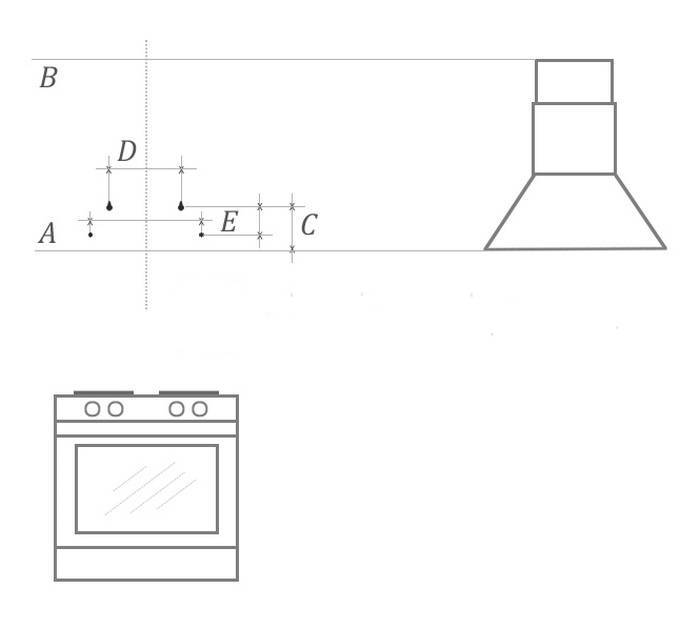

  1. Этап первый. Определения места установки и подготовка монтажного участка. Во многом решение этой задачи зависит от выбранной вами системы воздуховода и модели вытяжки. При разметке места под вытяжку, учитывайте, что она должна располагаться над плитой на высоте 0.5-0.7 метра. Если установке будет мешать настенный шкафчик его необходимо подпилить лобзиком, чтобы освободить необходимое пространство.
  2. Этап второй. Резка отверстий под воздуховод в шкафчике. Если вы намерены замаскировать трубу выводного канала в настенном шкафчике, снимите его со стены и приложите ко всем горизонтальным поверхностям (в том числе, к днищу и верхней крышке) фланец воздуховода, отметьте его границы и прорежьте лобзиком отверстия (на 0.5-1 см больше).
  3. Этап третий. Подключение кабелей. Провода могут быть проложены от ближайшей распределительной банки или розетки и укреплены на задней стенке шкафчика.
  4. Этап четвертый. Установка вытяжки и шкафчика на место. Вытяжка устанавливается первой и подключается к электропроводке.
  5. Этап пятый. Сборка трубы воздуховода с ее крепежом и подключением к вытяжке и выводу в вентиляционную трубу.

Нюансы монтажа

Что важно учесть при монтаже кухонной вытяжки и воздуховода?

Предварительно следует нарисовать чертеж конструкции воздуховода и точно рассчитать ее размеры и конфигурацию. Старайтесь сократить до минимума число изгибов трубы (каждый снижает эффективность работы системы на 10%). Оптимально – 2-3 колена, не более.

Воздуховод для вытяжки на кухне

Разборная конструкция – более практична, чем неразборная. Вы оцените это при первой же попытке почистить трубу (а это необходимо делать). Гофрированные короба невозможно разбирать, но их можно сделать съемными (крепление на хомуты).

Крепление короба воздуховода к вентиляционному выходу не должно быть глухим. При отключении вытяжки, естественная вентиляция должна иметь возможность работать без препятствий. Лучше установить вентиляционную решетку со встроенным обратным клапаном.

Количество переходников должно быть минимальным, чтобы не снижать производительность системы. Для этого необходимо подбирать идентичное сечение сегментов канала.

Спрятать трубу воздуховода, чтобы облагородить кухонный интерьер можно несколькими способами:

  • скрыть ее за навесным шкафчиком или за другими предметами мебели;
  • убрать коммуникации в пространство за навесным потолком;
  • установить специальный короб прямоугольной формы и задекорировать его под цвет интерьера или установить светильники;
  • просто покрасить короб в гармоничный с интерьером цвет, или наклеить обои.

При выборе конструкции воздуховода к кухонной вытяжке, помните, что главное – это надежность, функциональность и производительность системы. Декоративная сторона вопроса имеет значение, но лишь во вторую очередь. Чтобы выбрать оптимально подходящее для вашей кухни оборудование, обращайтесь к профессионалам, которые помогут вам спроектировать, смонтировать и правильно обслуживать вытяжную вентиляцию.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
