Стены каркасного дома: пирог и технология возведения

Подготовка и разметка участка для строительства каркасного дома своими руками

Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.

При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.

Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство

Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.

Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.

Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования

Внутренняя отделка

Внутри каркасного дома устройство стен предполагает монтаж парозащитного барьера. Он нужен для профилактики образования конденсата и отсыревания отделочных материалов. Мастера отдают предпочтение сегодня многофункциональным мембранам. Их крепят к деревянному каркасу с помощью скоб и строительного степлера. Нахлест кромок соблюдается шириной от 10 см. Для обеспечения монолитности паробарьера дополнительно устанавливается контробрешетка из реек.

Пароизоляция стен внутри помещения Источник saucyintruder.org

Следующий шаг – черновое выравнивание стен, если заранее не был выполнен монтаж OSB плит. Здесь кроме него можно использовать также гипсокартон с влагостойкой оболочкой. Поверх такого основания допускается любой вариант финишной отделки. То же касается перегородок.

Основание каркасного строения

Технология утепления каркасных стен должна соблюдаться на всех этапах строительства, начиная с возведения основания. Грамотная установка скелета и его крепление к несущему фундаменту – залог эффективной ветро- и шумозащиты помещения.

Базовое устройство каркасной стены – это вертикально установленный брус и горизонтальные перемычки. При том, чем толще материал, тем хуже он проводит тепло. Также могут быть дополнительные распорки по диагонали или стяжки отдельных элементов конструкции. Качество теплоизоляции определяют, просуммировав всю площадь древесных волокон в разрезе несущей конструкции. Количество не должно превышать 1/5 всей площади поверхностей.

Древесина стен каркасного дома используется качественная, с низким процентом влажности (около 11-12). Если влагосодержание досок повысить всего на пару процентов, такая теплозащита станет вдвое холоднее. Особой популярностью для теплоизоляции каркасных стен пользуется сердцевинная доска с поперечным направлением волокон. В зависимости от породы дерева и условий соблюдения технологии установки стоек, их теплопроводность может снижаться до 2 раз.

Калиброванный брус со средней степенью теплопроводности очень прочен

Твердые древесные породы обладают большей плотностью, за счет чего теплопроводность материала снижается. При возведении энергосберегающих домов, иногда каркас делается по иной технологии. Он состоит не только из бруса и досок, а дополнительно обустраивается перекладинами, уменьшающими мостики холода до нескольких раз.

Классический «пирог» стены каркасного дома

Благодаря структуре каркаса, в нем создаются своеобразные ячейки, чтобы закладывать туда утеплительный материал. С внутренней и наружной стороны дома материал закрывается другими слоями «пирога».

Базовая структура каркасной стены

Структура «правильного пирога» стены каркасного типа, по направлению изнутри здания:

  1. OSB лист, древесно-стружечная пиита, фанера лист или гипсокартон. Любой листовой материал, создающий базовую поверхность для дальнейшей финишной отделки.
  2. Пароизоляционная диффузионная многофункциональная мембрана, защищающая остальные слои «пирога» от влаги.
  3. Брусовый каркас (сечение материла 150х150 или 150х200 мм) и теплоизолятор между стойками (в наиболее частых случаях применяется пенополистирол или минвата, однако бывают и исключения).
  4. Базовая поверхность наружной конструкции – OSB плиты, ДВП листы или фанера, набивающиеся на каркас. Минимальная толщина плит – 150 мм. При том, чем толще будет плита, тем лучше и теплее будут стены. Если используются плиты меньшей толщины, такой дом для зимнего проживания будет не пригоден.
  5. Горизонтальная обрешетка из деревянных реек или металлопрофиля, между которой укладывается еще один слой утеплителя. Для наружного утепления каркасных стен лучше использовать пенопласт. По характеристикам он ни в чем не уступает минвате, но стоимость его гораздо ниже, а влагопрочность и пожароустойчивость на более высоком уровне.
  6. За утеплительным материалом находится та пленочная мембрана для изоляции от влаги с широким функционалом. Она предохраняет утеплитель от намокания и является ветрозащитой. Материал должен обладать высокой прочностью и быть качественным, чтобы мог выдерживать погодные нагрузки.
  7. Вертикальная обрешетка из бруса или профиля.
  8. Декоративная обшивка в виде композитов или сайдинга.

К достоинствам скелетных стен относится простота и скорость монтажа, теплоемкость, компактность конструкции, бюджетность и маленькая масса.

Наглядная схема пирога каркасной стены

Чтобы получить гарантированный результат при возведении строения каркасного типа, нужно соблюдать ряд правил

Учитывая климатические и геологические особенности региона, а также условия эксплуатации будущего строения, важно правильно определить толщину наружных стен и внутренних перегородок. В противном случае, слишком тонкие несущие конструкции сделают дом непригодным для зимнего проживания, а излишне толстые – к бессмысленным тратам на лишние материалы. Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Чтобы каркасное строение прослужило дольше, чем привычные дома из блоков или кирпича, не игнорируйте установку влагозащитных мембран. При укладке утеплительного материала следите, чтобы не образовывалось мостиков холода. Разница наружной и внутренней температуры, а также необходимость в выведении влаги изнутри здания и из стен, ставит определенные условия к подбору стройматериалов и их характеристик, порядка чередования в стеновом пироге.

Сырье и инструменты

Когда вид утеплителя выбран, расчеты произведены, пора готовиться к работе как следует. Обязательно нужно выбрать необходимые инструменты максимально тщательно, учитывая малейшие нюансы.

  • При сухом варианте утепления «сырьем» можно считать, наряду с выбранной теплозащитой, брус или металлические конструкции создаваемого каркаса. Полезно также выбрать согласующиеся с материалом декоративные материалы, пленки гидроизоляции, мембраны, паровые барьеры.
  • «Мокрая» схема реализуется при помощи клеев на водной основе.

Стены каркасного дома: пирог и технология возведенияСтены каркасного дома: пирог и технология возведения

Типичный инструментарий при утеплении стен и кровли включает:

  • шуруповерт;
  • пистолеты для нанесения монтажной пены;
  • молотки;
  • лобзики для точной нарезки дерева и металла;
  • перфоратор;
  • шпатели;
  • гидравлические уровни;
  • рулетки;
  • ножницы по металлу;
  • емкости для приготовления растворов и так далее.

Стены каркасного дома: пирог и технология возведенияСтены каркасного дома: пирог и технология возведения

Точный набор заранее спрогнозировать нельзя, потому что он сильно зависит от избранной технологии, от нюансов каркасного дома и объемов работы. В любом случае стоит постараться приобрести высококачественные инструменты и расходные материалы. Все приспособления, купленные специально или уже имеющиеся на руках, следует внимательно проверять перед началом работ. В противном случае гарантировать качество и безопасность манипуляций при утеплении не получится. Почти во всех случаях пользу мастерам приносит угольник: он способен как отметить точные прямые углы, так и измерить фактические углы, образуемые сторонами детали.

Популярные статьи  Как отделать стены ламинатом?

Стены каркасного дома: пирог и технология возведенияСтены каркасного дома: пирог и технология возведения

Он пригоден при обработке каких угодно поверхностей. С одной стороны такой инструмент ровный и позволяет нанести удар, а с другой – заостренный, наподобие долота. Если предстоит демонтировать строительные элементы и конструкции, нужен гвоздодер. Разделять на части пенопласт и прочие изоляционные, декоративные элементы можно при помощи пил с мелким зубом. Зубья следует специально разводить и оттачивать специальным образом.

Для приготовления строительных смесей вполне пригодны только миксеры со спиралевидной рабочей частью, сделанной из крепких марок стали. При помощи валиков легко наносить грунтовки и разнообразные краски, даже если поверхность очень грубая или шероховатая. Чтобы нанести раствор клея для последующего внедрения упрочняющей сетки, рекомендуется использовать швейцарские гладильные инструменты с зубцами. Оптимальная величина зуба составляет 8 х 8 или 10 х 10 мм, она определяется изготовителем фасадных систем.

Устройство стен каркасной бани

Стена каркасной бани представляет собой деревянный каркас, пустоты которого заполнены утеплителем, облицованный листовыми материалами или вагонкой. Такая конструкция прекрасно хранит тепло, не требует затрат на нагрев, легко ремонтируются, причём допускается местный и точечный ремонт

Важно не путать каркасные и каркасно-щитовые бани, это две разные технологии строительства

К достоинствам также надо отнести практически абсолютное отсутствие усадки, позволяющее осуществить окончательную отделку сразу при строительстве. Требования к составу стен – влагостойкость и отсутствие выделения токсичных веществ при нагревании.

Совет! Также следует внимательно проследить за пожарной безопасностью, так как традиционным источником тепла в бане является печь, элемент рискованный сам по себе. Поэтому желательно при утеплении применять негорючие и нетоксичные материалы.

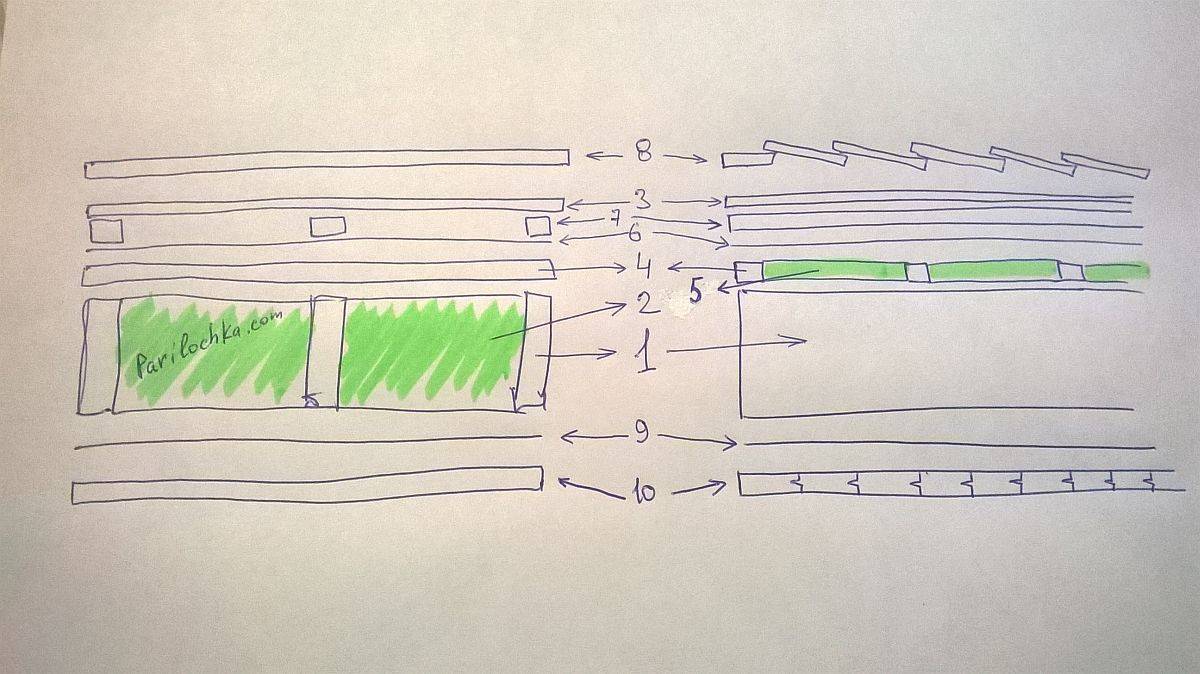

Пирог стены каркасной бани

Стены каркасного дома: пирог и технология возведения

В состав пирога обычно входит:

  1. Брус 150 на 50. Часто используется обрезная доска.
  2. Минеральный утеплитель, располагаемый в промежутках между деревянными частями. Наиболее предпочтительный вариант – минеральная вата плитами.
  3. Ориентированно-стружечная плита (ОСП), толщина должна быть не менее 15 мм.
  4. Горизонтальная обрешётка.
  5. Слой утеплителя для горизонтальной обрешётки.
  6. Слой гидроизоляции (или многофункциональной мембраны).
  7. Вертикальная обрешётка.
  8. Наружная отделка.
  9. Пароизлирующий материал.
  10. Внутренняя отделка. Чаще всего это – вагонка.

Фото

Вариант 1

Стены каркасного дома: пирог и технология возведения

Вариант 2 (проще)

Стены каркасного дома: пирог и технология возведения

Вариант 3 (самый простой)

Стены каркасного дома: пирог и технология возведения

Такой набор позволяет хранить тепло, не намокает, защищён от атмосферных воздействий снаружи и от впитывания водных паров изнутри. Эффективность пирога проверена многократно и сомнений в своей надёжности не вызывает.

Порядок утепления

Процесс утепления начинается после постройки каркаса из дерева, тогда и создается пирог стены каркасной бани. Первым этапом является заполнение пустот между досками каркаса утеплителем. Материал нарезается точно по размеру и устанавливается в промежутки враспор.

Важно! Необходимо тщательно подгонять куски утеплителя. Все щели и пустоты надо дополнительно заполнять монтажной пеной во избежание образования мостиков холода.
фольгой внутрь

С наружной стороны укладывается слой мембраны или ветрозащиты

Поверх него устанавливается обрешётка, на которую монтируется наружная обшивка. Между наружной обшивкой и утеплителем за счёт обрешётки получается воздушный промежуток, способствующий вентиляции и высыханию конденсата

С наружной стороны укладывается слой мембраны или ветрозащиты. Поверх него устанавливается обрешётка, на которую монтируется наружная обшивка. Между наружной обшивкой и утеплителем за счёт обрешётки получается воздушный промежуток, способствующий вентиляции и высыханию конденсата.

Защита теплоизоляции от влаги

Как уже говорилось, защитой от влаги является слой пароизоляции, укреплённый изнутри стены. В качестве изолятора применяют обычную алюминиевую фольгу, или фольгу на крафт-бумаге, которая несколько проще при монтаже. Полосы пароизолятора (или мембраны) полагается соединять между собой алюминиевым скотчем для получения герметичной отсечки. Снаружи используется похожая пленка ветроизоляции, для защиты от влаги извне.

Толщина стен каркасной бани

Основным значением является ширина досок каркаса. Рекомендуемая – 150 мм. Прибавив к этому толщину двух слоёв обрешётки, внутреннюю обшивку вагонкой и наружную облицовку получаем общую толщину стены, порядка 250 – 270 мм. Размеры условны, в каждом конкретном случае выбор строителя может пасть на материалы других толщин. Главным условием остаётся соблюдение принципа работы пирога, обеспечивающего утепление и исключающего воздействие конденсата.

Подсказка: есть мнения, что достаточно и 10-ти сантиметров утеплителя, в таком случае, сказанное выше можно уменьшить на 5 см.

Утепление стен производится непосредственно при постройке бани. Собственно, утепление и постройка – это, по сути, один процесс, который условно можно разделить на некие этапы. Могут возникать нюансы из-за использования разных видов утеплителя, добавляющие или, напротив, исключающие некоторые технологические операции. Например, утепление пенопластом влечёт необходимость дополнительного заполнения щелей и пустот монтажной пеной. Окончательную последовательность действий определяет материал используемого утеплителя.

Cтены каркасного дома: выбор материалов

Только хорошо продуманный и тщательно осуществленный инженерный расчет может быть основополагающим в процессе выбора материалов для возведения стен.

Обсудим различные варианты возведения стен каркасных строений при выборе той или иной используемой технологии.

Каркасно-щитовые дома: толщина стен

Использование каркасно-щитового метода строительства домов считается одним из активно востребуемых. Это несложно объяснить: они обладают великолепными эксплуатационными качествами. Сама конструкция является довольно простой, дом строится довольно быстро, нет нужды нанимать специальную технику, не требуется большого количества рабочих.

Такой метод великолепно подойдет и для строительства маленького домика на дачном участке, и для возведения капитального жилого строения для постоянного, всесезонного проживаня.

Толщина стены этих домов варьирует в диапазоне от 140 д 160 мм – это не считая толщины отделочных материалов, как внутренних, так и наружных.

Тем, кто сомневается в способности каркасных домов надежно удерживать тепло, нужно знать, что стена каркасного дома толщиной 160 мм соответствует кирпичной кладке в два метра.

Каркасно-обшивные дома: толщина стен

Данный метод возведения жилья предполагает к несущей конструкции основы из брусьев дополнительно использовать для обшивки каркаса 25 мм доски, плиты OSB или ДСП толщиной 16-18 мм. Все полости внутри конструкции закладывают утеплителем.

В таких конструкциях все важные размеры несущей стены рассчитываются с учетом рабочего коэффициента утеплителя и несущих нагрузок всей конструкции.

Для домов круглосезонного проживания толщина стен вместе с наружной и внутренней обшивкой колеблется от 182 до 200 мм.

Снаружи и изнутри конструкции таких стен обычно обшивают самыми разными отделочными материалами.

Для внутренней обивки применяют деревянную вагонку или гипсокартон, снаружи обделывают блок-хаусом, сайдингом или другими материалами. Между основной стеной и навесным фасадом для дополнительного утепления также может использоваться теплоизоляционный материал.

Каркасно-засыпные дома: толщина стен

Данную технологию для возведения домов сегодня используют нечасто. В основном ее используют для возведения различных хозяйственных построек. Для строительства жилых домов эта схема продолжает оставаться наиболее экономичной среди прочих.

Утеплителем в подобном способе строительства может выступать шлак, опилки и керамзит. Самый современный его вариант – сыпучий негорючий целлюлозный наполнитель. Такие каркасы часто обшивают горбылем, затем применяют материалы для внутренней отделки и фасадные.

Толщина стен в таких конструкциях может составлять от 150 до 200 мм, не считая толщины утеплителя и отделки.

Дома из сип-панелей: толщина каркасной стены

Особая специфика данного метода заключается в использовании одноименных панелей. Изготавливаются они промышленным способом, их толщина может колебаться от 50 до 200 мм. Конкретный показатель зависит от выбранного проекта.

Популярные статьи  Утепление дома из бруса

Отдельный плюс данного применения данного метода строительства состоит в том, что возведение происходит довольно быстро. Такой дом вполне под силу построить собственными силами. Главное: знать порядок и очередность всех манипуляций, и строго им следовать. Возведенный по всем правилам, такой дом будет верой и правдой служить много лет. Жить в нем будет вполне комфортно и удобно.

В климатических условиях России каркасные дома могут строиться в двух вариантах, несколько отличающихся по своему назначению. Это летний дом и дом для круглогодичного проживания. Последний представляет собой, конечно, более солидную конструкцию, для обустройства которой используются различные эффективные изоляционные материалы.

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

  1. Устанавливают по периметру дома лобовую доску 50х200 мм.
  2. Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
  3. Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
  4. Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

  1. Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
  2. Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
  3. На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
  4. Размечают места крепления стропильных ног.
  5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.

Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
Прикручивают к низу стропил карнизные планки.
Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.

Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

  1. К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
  2. Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
  3. Устанавливают коньковые элементы и ветровые планки.

Основание каркасного строения

Технология утепления каркасных стен должна соблюдаться на всех этапах строительства, начиная с возведения основания. Грамотная установка скелета и его крепление к несущему фундаменту – залог эффективной ветро- и шумозащиты помещения.

Базовое устройство каркасной стены – это вертикально установленный брус и горизонтальные перемычки. При том, чем толще материал, тем хуже он проводит тепло. Также могут быть дополнительные распорки по диагонали или стяжки отдельных элементов конструкции. Качество теплоизоляции определяют, просуммировав всю площадь древесных волокон в разрезе несущей конструкции. Количество не должно превышать 1/5 всей площади поверхностей.

Древесина стен каркасного дома используется качественная, с низким процентом влажности (около 11-12). Если влагосодержание досок повысить всего на пару процентов, такая теплозащита станет вдвое холоднее. Особой популярностью для теплоизоляции каркасных стен пользуется сердцевинная доска с поперечным направлением волокон. В зависимости от породы дерева и условий соблюдения технологии установки стоек, их теплопроводность может снижаться до 2 раз.

Стены каркасного дома: пирог и технология возведения

Твердые древесные породы обладают большей плотностью, за счет чего теплопроводность материала снижается. При возведении энергосберегающих домов, иногда каркас делается по иной технологии. Он состоит не только из бруса и досок, а дополнительно обустраивается перекладинами, уменьшающими мостики холода до нескольких раз.

Стены каркасного дома: пирог и технология возведения

Благодаря структуре каркаса, в нем создаются своеобразные ячейки, чтобы закладывать туда утеплительный материал. С внутренней и наружной стороны дома материал закрывается другими слоями «пирога».

Стены каркасного дома: пирог и технология возведения

Структура «правильного пирога» стены каркасного типа, по направлению изнутри здания:

  1. OSB лист, древесно-стружечная пиита, фанера лист или гипсокартон. Любой листовой материал, создающий базовую поверхность для дальнейшей финишной отделки.
  2. Пароизоляционная диффузионная многофункциональная мембрана, защищающая остальные слои «пирога» от влаги.
  3. Брусовый каркас (сечение материла 150х150 или 150х200 мм) и теплоизолятор между стойками (в наиболее частых случаях применяется пенополистирол или минвата, однако бывают и исключения).
  4. Базовая поверхность наружной конструкции – OSB плиты, ДВП листы или фанера, набивающиеся на каркас. Минимальная толщина плит – 150 мм. При том, чем толще будет плита, тем лучше и теплее будут стены. Если используются плиты меньшей толщины, такой дом для зимнего проживания будет не пригоден.
  5. Горизонтальная обрешетка из деревянных реек или металлопрофиля, между которой укладывается еще один слой утеплителя. Для наружного утепления каркасных стен лучше использовать пенопласт. По характеристикам он ни в чем не уступает минвате, но стоимость его гораздо ниже, а влагопрочность и пожароустойчивость на более высоком уровне.
  6. За утеплительным материалом находится та пленочная мембрана для изоляции от влаги с широким функционалом. Она предохраняет утеплитель от намокания и является ветрозащитой. Материал должен обладать высокой прочностью и быть качественным, чтобы мог выдерживать погодные нагрузки.
  7. Вертикальная обрешетка из бруса или профиля.
  8. Декоративная обшивка в виде композитов или сайдинга.

К достоинствам скелетных стен относится простота и скорость монтажа, теплоемкость, компактность конструкции, бюджетность и маленькая масса.

Стены каркасного дома: пирог и технология возведения

Чтобы получить гарантированный результат при возведении строения каркасного типа, нужно соблюдать ряд правил

Учитывая климатические и геологические особенности региона, а также условия эксплуатации будущего строения, важно правильно определить толщину наружных стен и внутренних перегородок. В противном случае, слишком тонкие несущие конструкции сделают дом непригодным для зимнего проживания, а излишне толстые – к бессмысленным тратам на лишние материалы

Стены каркасного дома: пирог и технология возведения

Чтобы каркасное строение прослужило дольше, чем привычные дома из блоков или кирпича, не игнорируйте установку влагозащитных мембран. При укладке утеплительного материала следите, чтобы не образовывалось мостиков холода. Разница наружной и внутренней температуры, а также необходимость в выведении влаги изнутри здания и из стен, ставит определенные условия к подбору стройматериалов и их характеристик, порядка чередования в стеновом пироге.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

  • свайный или столбчатый;
  • ленточный малого или глубокого заложения;
  • плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

  • механический состав;
  • уровень грунтовых вод;
  • несущая способность.
Популярные статьи  Гостиная в стиле минимализм: советы по дизайну, фото в интерьере

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

  • ввинчиванием;
  • забивкой;
  • заливкой бетона в скважину;
  • кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

  • по углам здания;
  • под пересечениями стен и перегородок;
  • в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
  • между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

  1. Выкопать траншею глубиной 50-70 см.
  2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
  3. Установить опалубку из досок, фанеры.
  4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
  5. Смонтировать арматурные каркасы.
  6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

  • хорошее утепление для снижения теплопотерь;
  • готовый под отделку пол первого этажа;
  • выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Выбор оптимального утеплителя

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет.
Главные преимущества минваты на основе базальта:

  • низкая теплопроводность – 0,36-0,42 Вт/м*С;
  • прочность к механическим воздействиям;
  • хорошие шумоизоляционные характеристики;
  • стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м.
Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб

м.

Особенности стекловаты:

  • высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
  • устойчивость к вибрациям;
  • неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

  1. Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
  2. Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Отличительные особенности эковаты:

  1. Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
  2. При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
  3. Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

  • хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
  • сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
  • высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
  • достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
  • экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
