Открытый камин

Устройство печей

Построить печь-камин из кирпича возможно только потому, что они имеют схожее строение, поэтому есть возможность некоторые составные элементы сделать общими. В зависимости от этого все устройства подразделяют на отдельные группы:

  • печи-камины с общей топкой;
  • печи-камины с общим дымоходом;
  • раздельные печи и камины в одном корпусе.

Принципиальное устройство любой печи с камином можно рассмотреть на одном примере.

Схема сооружения из кирпича

На схеме показан общий вид камина и печи в одном устройстве и его разрезы. Здесь печная топка закрыта стеклянной дверцей, позволяющей использовать конструкцию в качестве камина. Фронтальный разрез демонстрирует направление движения воздушных потоков.

Холодный воздух поступает снизу и, нагреваясь, попадает в дымосборник. В отличие от камина, печь не позволяет нагретому воздуху сразу выходить в атмосферу. Он опускается вниз по специальным каналам и затем снова поднимается. Движение воздуха обеспечивается разностью давлений. Естественно, для этого необходимо обеспечить хорошую тягу.

Такое формирование дымохода позволяет максимально отобрать энергию от нагретого воздуха, прежде чем он покинет корпус печи. Компактность данного устройства позволяет использовать ее даже для дачи, причем в качестве полноценной системы отопления.

Симпатичный угловой камин с функциями печи

Какой лучше: кирпичный или чугунный?

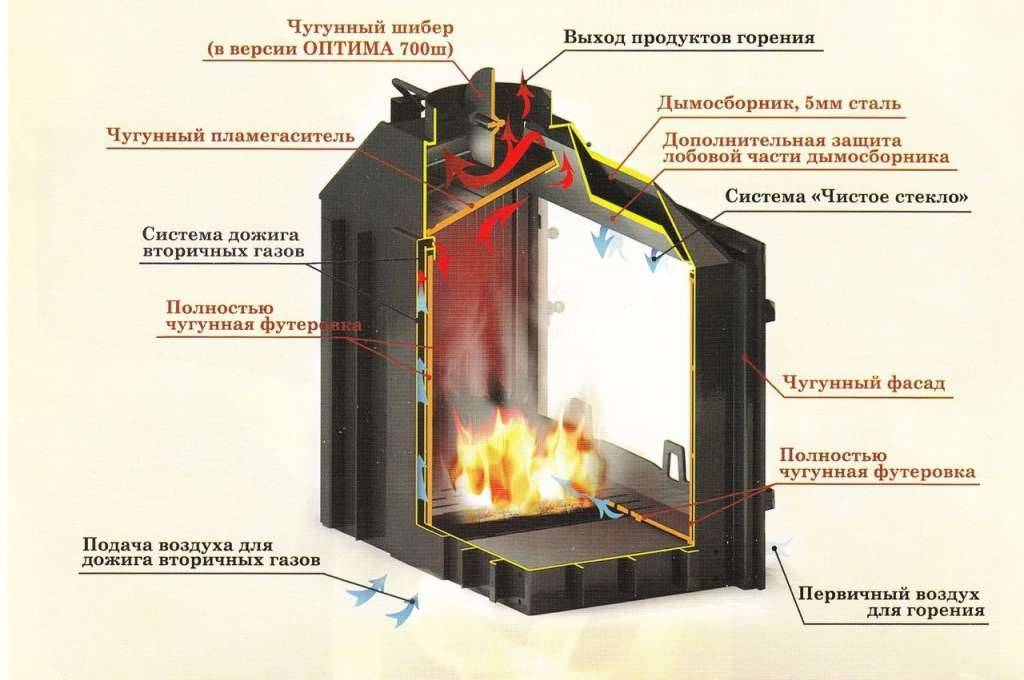

Чугунный. Конструкция современного камина обычно состоит из толстостенной топки, корпуса и дымохода. Некоторые модели могут быть подключены к трубопроводу с помощью теплообменника. Это избавляет от необходимости подключения центрального отопления и покупки водонагревателей. Срок эксплуатации при постоянном использовании составит более 15 лет. Стоит выбирать качественные модели с прочно установленными деталями и из толстого чугуна.

Камин из прочного чугуна прослужит долго. Материал выдерживает самые высокие температуры и меньше подвержен выгоранию.

При воздействии высокой температуры конструкция печи не деформируется.

Чугун обладает высокой теплоотдачей. После того, как дрова в камине догорят, чугун ещё долгое время будет хранить и распространять тепло, что позволяет обогревать большие помещения и экономит затраты.

Многие компании предлагают купить уже готовый чугунный камин. Сборка и установка не составят большого труда, но, если планируется установка теплообменника, лучше заручиться поддержкой специалиста.

Вариант печи из чугуна не будет таким дорогостоящим, как модели из камня или кирпича. Средняя модель обойдётся в 20-25 тысяч рублей.

Не стоит резко охлаждать чугунную печь, холодная вода, лёд или снег могут повредить материал. Также не нужно ударять раскалённый камин, от этого он может лопнуть.

Требуется регулярный и тщательный уход. Все сильно загрязняемые части камина: зольник, дымоход, нельзя оставлять без внимания и обязательно проводить регулярную чистку.

Многим такой вариант камина кажется непрезентабельным из-за чёрного цвета и простоты материала. Но чугунную печь можно заказать с любой отделкой, специальная краска не подвергается изменениям даже из-за высокой температуры.

Кирпичную печь чаще всего устанавливают в загородных домах. Материал позволяет собственноручно соорудить конструкцию. При регулярном использовании кирпичный камин начнёт портиться через 5 лет. Печи из кирпича позволяют быстро нагреть помещение даже в холодное время года.

Конструкция достаточно прочная, устойчива к резким перепадам температуры и влажности, что делает её менее хрупкой.

Настоящий кирпичный камин достаточно прост в использовании, в отличие от чугуна не нуждается в частой уборке.

Качественный кирпич не выделяет при нагревании вредных веществ и неприятных запахов.

Чтобы самостоятельно выложить кирпичный камин необходимо обладать соответствующим опытом и специальными инструментами, в противном случае необходима помощь специалиста-печника. На хорошую работу камина могут повлиять даже незначительные ошибки, допущенные при установке.

Качественный кирпич — дорогой материал. Также необходимы затраты на работу печника, укрепление пола и оформление.

Кирпичные печи достаточно тяжёлые, для их установки необходим прочный фундамент.

Установка на нижних этажах. В современных квартирах трудно установить кирпичный камин. Перегородка между этажами может не выдержать веса, а установку вытяжки придётся согласовывать со специальной инстанцией.

Открытый камин – на повестке дня вопрос безопасности

Издавна топкой называют часть камина, где горению подвергаются дрова. Она является одним из наиболее важных конструктивных элементов этого сооружения, определяющим многие важные моменты, например, выбор материалов для его устройства. Очевидно, что отличает топку открытого типа всяческое отсутствие со стороны фасада защитного экрана, решеток или дверец для камина. Таким образом, мы возвращаемся к его традиционному понятию, когда камин использовался для обогрева дома, приготовления пищи и нагревания воды.

Говоря об отсутствии каких-либо защитных элементов от огня в конструкции такого сооружения, стоит задуматься над вопросом безопасности. Огонь – источник повышенной опасности, о чем известно даже школьникам, поэтому оставлять без контроля открытый камин, в котором горят дрова, по меньшей мере, неразумно.

Может тогда вообще не стоит оборудовать его в своем доме? Конечно, это дело каждого, ведь не секрет, что в специализированных магазинах можно подобрать камин закрытого типа, который намного безопаснее. Однако грамотный подход к устройству камина с топкой открытого типа позволит существенно снизить риск возникновения пожара.

В каких случаях для металлической печи необходим фундамент

Печи из металла очень распространены в дачных деревянных и каркасно-щитовых домиках за счет высокой теплоотдачи, экономичности, безопасности и простоте в эксплуатации. Однако эти характеристики напрямую зависят от соблюдения всех технологических требований в процессе проектирования и установки отопительной системы.

Существует определенный ряд правил, которыми предусматривается обустройство фундамента под металлическую печь. Рассмотрим, в каких случаях необходима заливка фундамента:

При небольшом весе печи (до 100 кг)можно обойтись без обустройства фундамента, однако изделие следует установить на прочное, негорючее основание, например, на лист железа.

Популярные статьи  Процесс утепления потолка в бане

Металлические отопительные системы, масса которых не превышает 750 кг, рекомендуется монтировать на бетонное основание. В зависимости от особенностей конструкции, может потребоваться обустройство фундамента. Все это обязательно прописывается в эксплуатационной книге изделия.

Тяжелые чугунные печи, вес которых более 700 кгцелесообразнее обкладывать жаропрочным кирпичом

В этом случае при решении вопроса об обустройстве типа фундамента необходимо принять во внимание, что масса 1 м2 кирпичной кладки составляет примерно 1,5 т.

Открытый камин
Любая печь требует надежного основания Источник decorexpro.com Независимо от массы и конструкции металлической печи, перед ее самостоятельным монтажом необходимо проконсультироваться с квалифицированным специалистом, который подскажет оптимальный вариант ее установки.

Монтаж кирпичной печи и его особенности

Строительство кирпичной печи отличается своей сложностью. В зависимости от типа и конструкции печей, большинство работ невозможно выполнить самостоятельно, не имея квалификации и определенных навыков. Лучше, если кирпичную печь сложит высококвалифицированный специалист-печник.

Перед началом монтажа обустраивают фундамент в соответствии с габаритами печи. Зачастую в деревянных домах кирпичные печи располагают на кухне, поскольку большинство из них имеют варочные поверхности.

В месте, где будет располагаться печь, необходимо изолировать подпольное пространство при помощи толи либо рубероида, после чего определиться с местом расположения дымохода и сделать соответствующие разметки. Заметим, что дымоход должен быть размещен только между стропилами и балками. Ни в коем случае нельзя нарушать целостность несущих элементов потолка и крыши при обустройстве дымохода. Лучше всего размещать дымоход в пространстве между стропилами возле наружной стены дома, поскольку такое расположение считается наиболее оптимальным для деревянного здания.

Печь из кирпича это не просто выложенная коробка, любая схема кладки предусматривает несколько камер, которые должны иметь определенные параметры Источник pechki.net.ru

В качестве отделки готовой кирпичной печи можно использовать огнеупорную штукатурку, либо кафельную жаропрочную плитку. Второй вариант наиболее предпочтителен, поскольку кафель имеет хорошую теплоотдачу.

Выкладка топки

После сборки столешницы, необходимо приступить к работе над топочной частью конструкции. Не зная как обложить чугунную топку или камин кирпичом, рекомендуем воспользоваться следующей инструкцией:

  1. Для создания максимально хорошей и эффективной тяги внутри конструкции, следите за тем, чтобы топочная часть выкладывалась максимально ровно;
  2. Расстояние от печной установки до внешней стороны кирпичного основания должна составлять около 4-8 сантиметров. Таким образом, воздушные массы смогут свободно перемещаться и циркулировать во внутренней части агрегата;

Между основанием и очагом должен оставаться небольшой зазор для циркуляции воздушных масс

Между основанием и очагом должен оставаться небольшой зазор для циркуляции воздушных масс

Для сборки обрамления используется исключительно огнеупорный кирпич

Для сборки обрамления используется исключительно огнеупорный кирпич

Кладка около очага производится под одном углом

Кладка около очага производится под одном углом

Схема укладки кирпича для углового варианта размещения

Схема укладки кирпича для углового варианта размещения

Полки, изготовленные ранее необходимо закрепить в нижней и верхней части печи

Важно чтобы масса данных элементов полностью соответствовала размерам и устойчивости кирпичного обрамления. В обратном случае произведите дополнительное усиление кирпичами или деревянными балками.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

  • Чугунную топку со стеклом.
  • Комплект сэндвич труб.
  • Силиконовый герметик.
  • Хомуты, тройник.
  • Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
  • Кронштейн для опоры дымоходной трубы.
  • Минеральная вата (для изоляции прохождения трубы через перекрытия).
  • Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

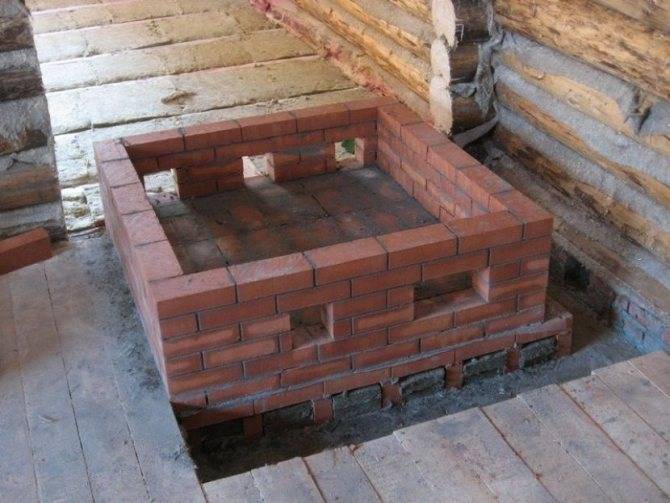

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

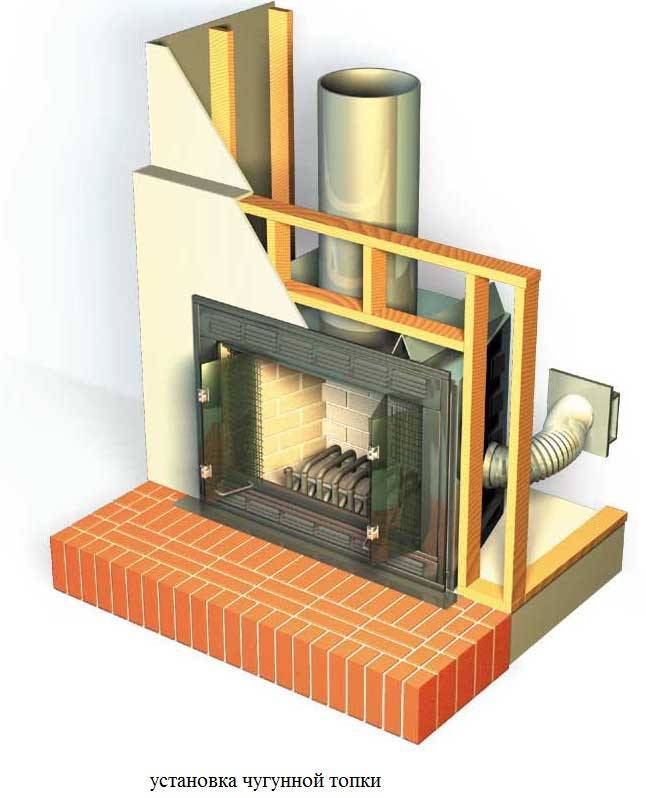

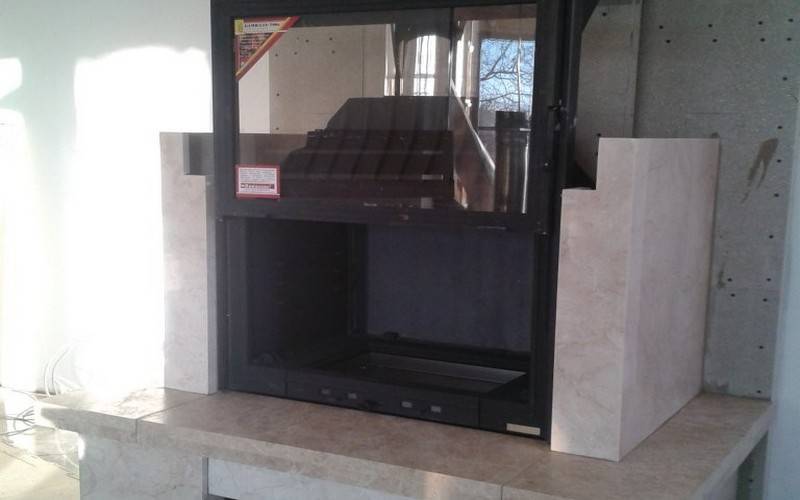

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

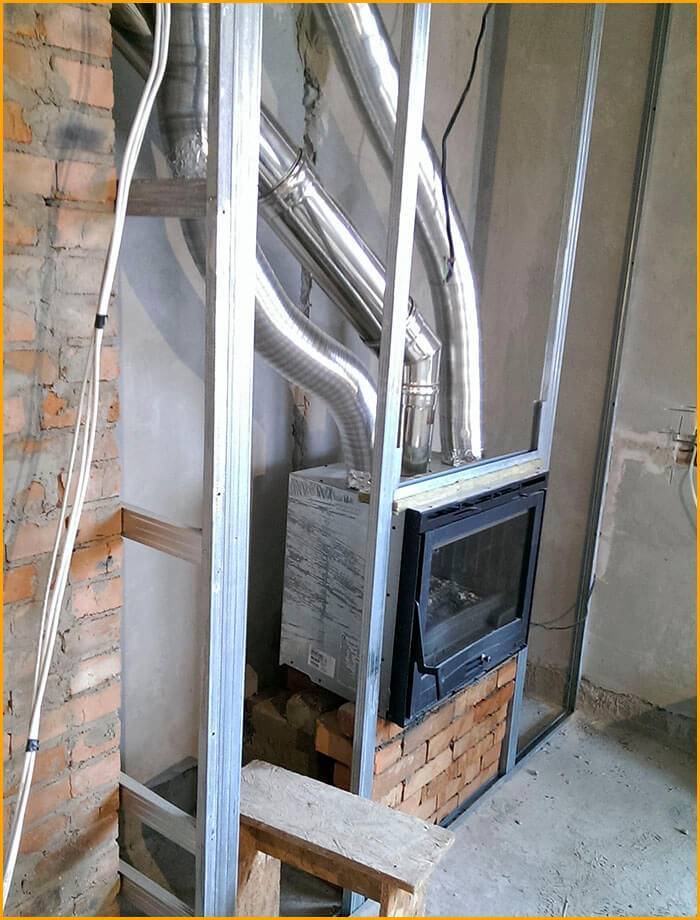

Монтаж дымоходной трубы из сэндвич-труб.

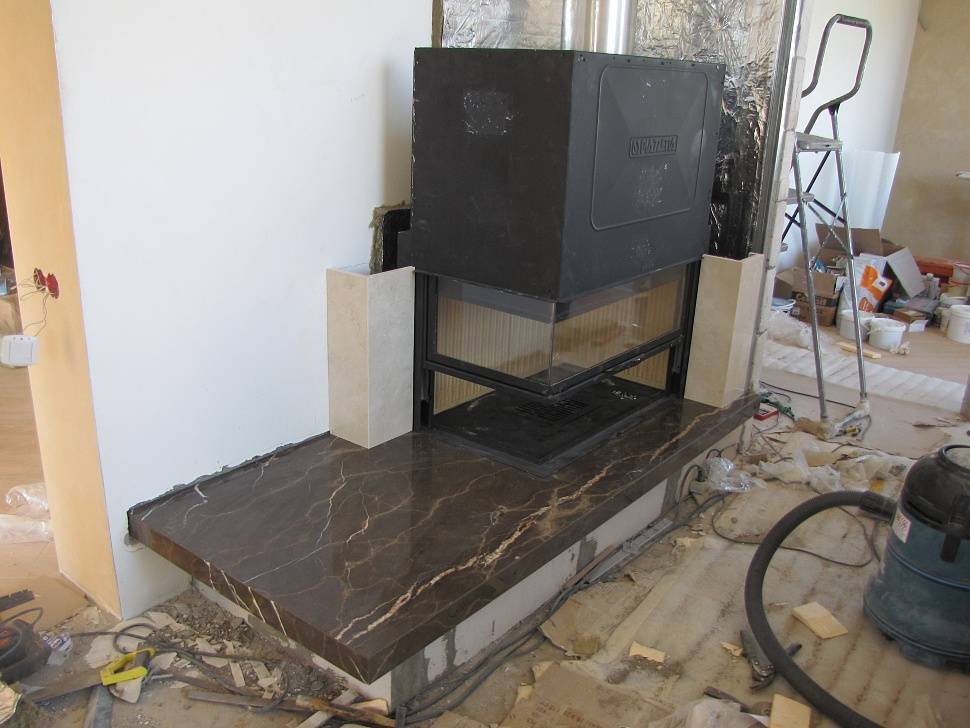

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

Популярные статьи  Отделка потолка ламинатом. Как крепить ламинат на потолок

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки. На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу

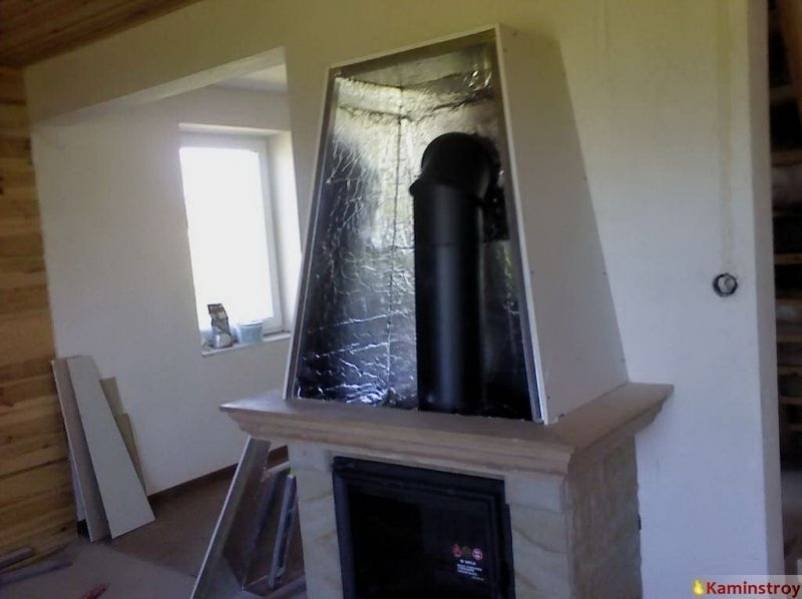

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу. Облицовка дымоходной трубы гипсокартоном

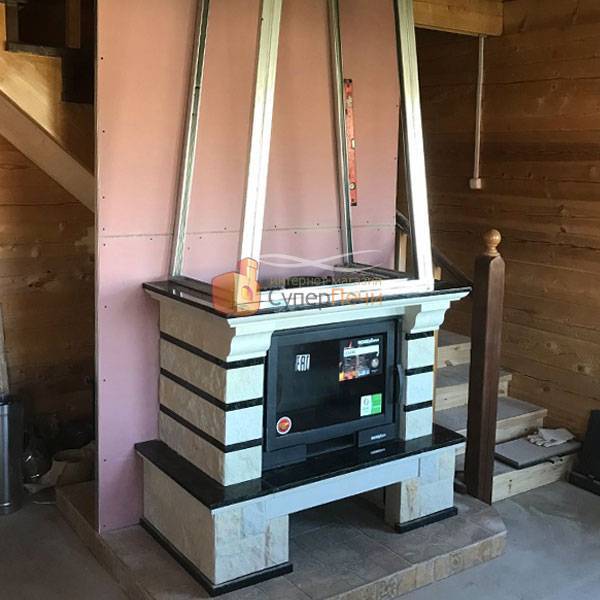

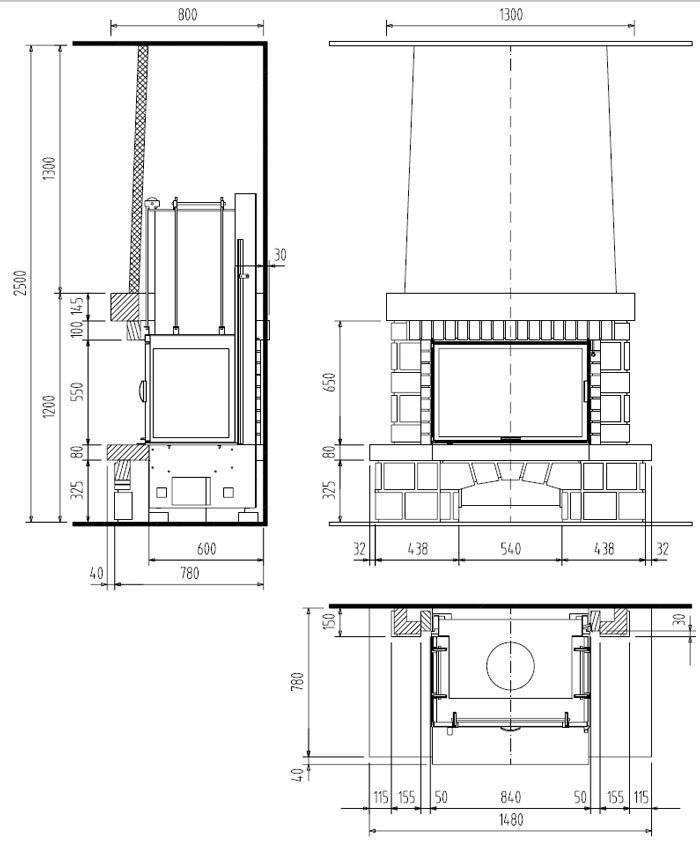

Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

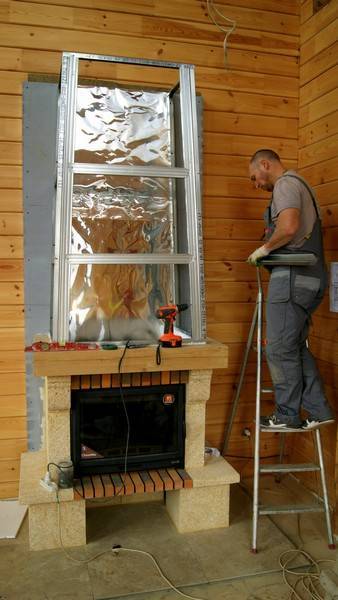

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.

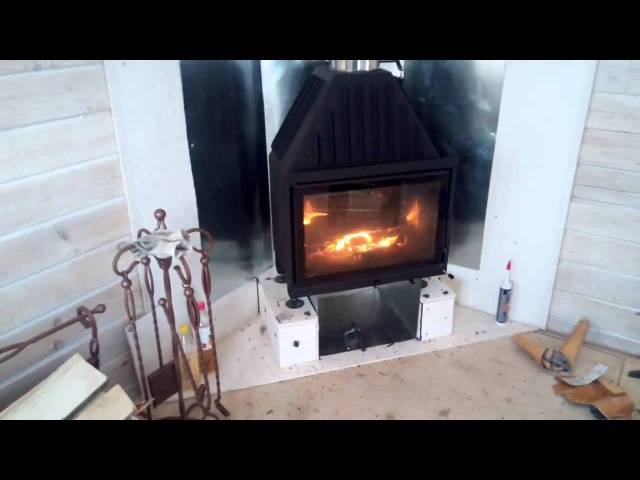

Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Популярные статьи  Отделка камина камнем

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Кладка и подготовка фундамента

камины для дома из кирпича как правило имеют большую массу, выдержать которую дому достаточно сложно. В этом случае потребуется возвести отдельно располагающийся фундамент под камин.

Перед тем как приступить к строительным работам, важно взять за основу некоторые советы и нюансы:

  1. Возводите фундамент таким образом, чтобы он находился полностью обособленно от фундамента дома. Не должно происходить даже их частичное или небольшое соприкосновение;
  2. Делайте фундамент больше габаритных размеров самого отопительного агрегата. Он дожжен выступать с каждого края приблизительно на 9-12 сантиметров;
  3. Котлован должен иметь глубину около 50-70 сантиметров;
  4. Фундамент будет заканчиваться, не достигая высоту напольного перекрытия на один кирпич или 60-70 миллиметров;
  5. Кладочные работы печки производятся только после того, как фундамент полностью собран и хорошо, полностью просох.

Для сборки фундамента используются кирпичи или предварительно подготовленный бетонный состав. Возведение на бетонной основе считается максимально сложным. Давайте рассмотрим его подробней.

В первую очередь вырывается котлован, в который необходимо засыпать щебёнку слоем до 150 миллиметров. После этого устанавливается опалубка, которую необходимо изолировать и обработать специальными смолами или слоем рубероида. Всё это необходимо залить раствором, в основе которого лежит песок и цемент в соотношении 3:1. Производим выравнивание поверхности с использованием строительного уровня и закрыв полиэтиленовым слоем оставляем полностью высыхать на 6-10 дней.

Дымоход и дымовая труба

Дымоход – это часть печи, напоминающая по форме колпак, внутри которой проходит стальная труба (или дымоходные блоки из керамики), которая переходит в дымовую. Заднюю стенку делают вертикальной, а боковые – сужающимися под углом 45-60 градусов. Внутреннее сечение рассчитывают по пропорции: 0,1-0,15 от площади портала, а высоту делают не менее пяти метров от поверхности горения топлива. Стенки делают достаточно толстыми для уменьшения потерь тепла.

На высоте около двух метров монтируют задвижку. Рамку для нее крепят жидким раствором в кладке.

Первый пункт монтажа дымовой трубы – установка над дымосборником блока. Цементным раствором соединяют отверстия трубы и дымосборника. Кирпичную облицовку крепят к трубе посредством анкерных соединений, вставленных между внешними блоками трубы, которые заделывают в швы между кирпичами. Внутренние поверхности должны быть без зазоров.

Оголовок трубы выполняют толщиной не менее чем в 1 кирпич. Чтобы уменьшить накопление конденсата в канале дымохода и предупредить возгорание конструкций, устанавливают теплоизоляцию и термоизоляцию.

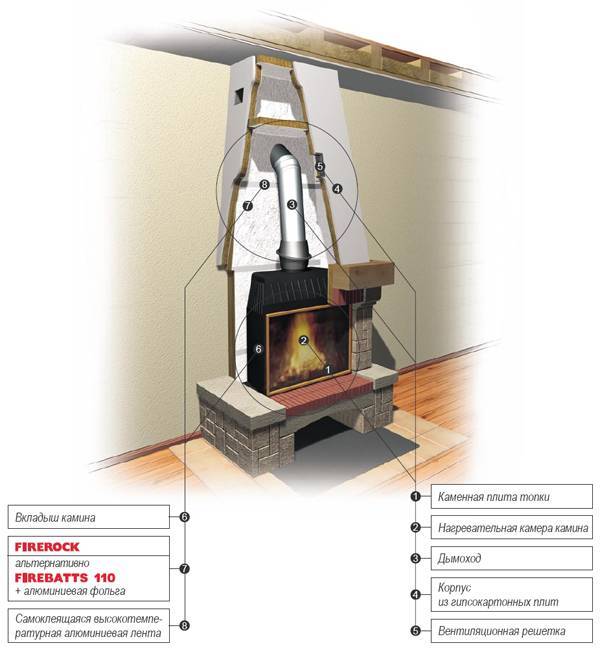

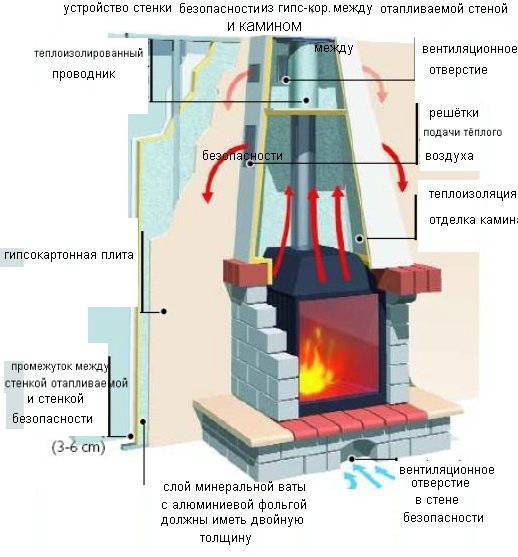

Составные части камина:

  • Дымоход для камина.
  • Поддерживающая пластина.
  • Пластина противопожарная.
  • Участок привода трубы к дымоходу.
  • Топка.
  • Для выхода горячего воздуха монтируют вентиляционное отверстие с решеткой.
  • Декоративный элемент и термоизоляционный слой.
  • Решетка вентиляционная.
  • Камера с горячим воздухом, решетка вентиляции, снаружи камеру декорируют камнем, мрамором и другим материалом.
  • Облицовка.
  • Движение холодного воздуха.

Сверху на трубу устанавливают искроулавливатель и дефлектор. Функция искроулавливателя – противопожарная безопасность. Конструктивно эта деталь похожа на глухой металлический конус с проволочной сеткой со всех сторон. Дефлектор устанавливают на оголовке для того, чтобы увеличить тягу и защитить трубу от ветра. Обычно сечение дефлектора круглое.

Облицовка камина и выступающей части трубы

Если планировалось оставить внешнюю часть камина кирпичной, без дополнительной облицовки, то кладка должна быть максимально аккуратной, а раствор необходимо было не доводить до лицевой части камина на 0,5 см, чтобы осталась возможность расширить швы.

Если кладка требует дополнительной декоративной облицовки, то используют искусственные или натуральные природные камни, керамическую плитку, изразцы и другие материалы. Сверху камни рекомендуется покрывать лаком, чтобы улучшить их декоративные свойства и облегчить уход.

Самый дешевый и простой способ облицовки, который производят после того, как произойдет усадка кладки – штукатурка. Используя различные шпатели, на штукатурке создают разнообразные декоративные эффекты. Существует возможность колорирования штукатурки.

Еще один популярный способ облицовки углового камина – использование гипсокартона. Его разрезают и крепят на специальный металлический каркас, строго проверяя углы и стенки уровнем.

Каким может быть камин в интерьере квартиры

Твердотопливные камины и дровяные печи, столь популярные в частных домах, тем не менее не являются хорошим решением для квартиры. Они занимают много места и требуют больших затрат на установку. Кроме того, из-за дыма их разрешают оборудовать только на верхних этажах многоэтажек. Кому из ваших соседей понравится постоянно вдыхать дым?

Всем желающим иметь уютный камин в городской квартире мы рекомендуем присмотреться к следующим вариантам:

  • Газовый;
  • Электрический;
  • Био-камин;
  • Фальш-камин (искусственная имитация).

Рассмотрим их плюсы и минусы!

Также смотрите: Подборка фото каминов в современных интерьерах

Это интересно: Прихожая в стиле лофт — помещение, создающее первое впечатление
