Монтаж СКС: основные принципы и особенности прокладки

Результаты тестирования

После тестирования установленной СКС результаты приводятся в исполнительной документации в Протоколе проведения испытаний, который предоставляется на этапе сдачи системы в эксплуатацию.

Политика формирования ЗИП

ЗИП для данной системы должен быть сформирован по принципу не более 10 процентов от спецификации системы по кабельной продукции, оптических кассет и панелей. Зип необходимо как для наращивания систем, так и для быстрой замены выбывщего из строя оборудования. Зип должен быть сформирован из того принципа, что количество панелей в серверных шкафах и шкафах систем хранения данных, не измениться, а количество панелей в кроссовых центрах может увеличиться. Рекомендуется предусмотреть в ЗИП комплект для очистки оптики (NFC-KIT-CASE-E — набор для быстрой очистки оптических коннекторов LC, SC, MPO) и комплект измерительных приборов (FQM-KIT- Fiber QuickMap — оптический тестер со съёмным SC адаптером, Fiber OneShot — инструмент для тестирования одномодового оптического волокна, предназначен для быстрой проверки активных оптоволоконных соединений, а так же для определения расстояния до обрыва, окончания оптической линии или события с сильным обратным отражением, CableIQ Qualification Tester — Кабельный тестер для проверки медного кабеля).

Заземление СКС

Заземление телекоммуникационных шкафов в помещении ЦОД выполнить кабелем сечением 16 мм2.

Перечень условных обозначений, терминов и сокращений

ЗИП

Запасные части, инструменты и принадлежности

ИТ

Информационные технологии

КТСБ

Комплекс технических систем безопасности

ЛВС

Локальная вычислительная сеть

ПУЭ

Правила устройства электроустановок

СКК

Система кабеленесущих конструкций

СКС

Структурированная кабельная система

СНиП

Строительные нормы и правила

СХД

Система хранения данных

ТГК

Торгово-гостиничный комплекс

ЦОД

Центр обработки данных

FEXT

Far End Crosstalk — переходное затухание на дальнем конце

Fiber optic – оптический кабель

NEXT

Near End Crosstalk – переходное затухание на ближнем конце

U

Unit = 4,45 см единица измерения высоты устройств в 19-дюймовой монтажной стойке

UTP

Unshielded Twisted Pair – неэкранированная витая пара

  • Назад

  • Вперёд

Ввод электрического провода в постройку

Способы подключения недвижимости к сети

Перед тем как сделать ввод электричества в деревянный дом надо определиться со способом прокладки провода. Есть три варианта:

  • подключение с помощью провода по воздуху;

  • подключение с помощью кабеля по воздуху;

  • подключение с помощью подземного кабеля.

Первые два способа технически друг от друга практически не отличаются, разве что кабель имеет лучшую защитную оболочку. Для того чтобы реализовать ввод электричества в дом со столба, лучше приобрести провод СИП. При прокладке подземных кабелей используется продукция ВБШв, имеющая повышенную степень защиты от механических повреждений.

Подключение жилища к сети с помощью воздушных линий – наиболее простой способ, с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид прилегающего участка, а если слабо закреплены – могут не выдержать капризов погоды. Подземная проводка лучше защищена от обрыва и обладает отличной пожароустойчивостью, однако стоит дороже, поскольку заключать кабель нужно в бронированную оболочку.

Монтаж навесных проводов

Как правило, ввод электричества в дом проводом СИП предполагает использование кабеля сечением 16 квадратных миллиметров, поскольку меньше не разрешается, а проводка с большим значением сечения разработана для промышленных объектов и в быту не пригодится. Количество жил на проводе зависит от того, сколько предусмотрено фаз: две жилы для однофазной сети и четыре – для трехфазной.

Обустройство ответвления от магистральной линии выполняется с применением прокалывающих зажимов. Число зажимов определяется количеством жил провода. На наружной стене монтаж ввода электричества в дом осуществляется при помощи анкерного зажима с кронштейном. Чтобы кабель не соприкасался с древесиной, его прокладывают в гофротрубе или пластиковом коробе.

Важно! В соответствии с техническими стандартами длина пролета навесного провода не должна превышать 25 метров. Если расстояние между зданием и линий электропередач больше этого значения, то устанавливается дополнительная опора

Прокладывание подземного кабеля

Если запланирован ввод электричества в дом под землей, позаботиться о прокладке кабеля нужно еще на этапе строительства, а именно наметить в фундаменте место его проникновения внутрь здания. При желании проводку можно вывести на стену или на столб, от которого она будет крепиться к стене с использованием анкерного зажима.

Важно! Кабель, висящий между столбом и домом, нужно усилить тросом. В отличие от СИП, он не сможет выдержать свой вес. Трос крепится на рым-болт

Кроме того, ту часть проводки, что выходит из-под земли, необходимо защитить от механических повреждений металлической трубой

Трос крепится на рым-болт. Кроме того, ту часть проводки, что выходит из-под земли, необходимо защитить от механических повреждений металлической трубой.

Глубина залегания кабеля под землей составляет 0,7 метра. По всей длине проводка должна иметь ощутимую слабину. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага. Вопрос о том, как сделать ввод электричества в дом по кабелю, выходящему из-под земли и прикрепленному к стене, решается просто: коммутирование проводки осуществляется на рубильник в щите или на вводной автомат.

Разводка провода внутри сооружения

В деревянных постройках всегда монтируется проводка открытого типа. Это делается в целях обеспечения пожарной безопасности. Необходимо максимально изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью. Наилучший способ – использовать для прокладки провода металлические трубы. Желательно, чтобы схема ввода электричества в жилой дом сразу же предусматривала разводку проводов внутри труб, а не пластиковых коробов.

Популярные статьи  Красная спальня

  • Счетчик электроэнергии трехтарифный

  • Высота выключателя от пола

  • Нагревательный кабель для теплого пола

  • Кабель-канал: размеры, характеристики

Монтаж СКС — структурированных кабельных сетей и систем

Большое количество телекоммуникационных и сетевых сервисов создает структурированную кабельную систему.

С целью обеспечения эффективности и производительности системы, проектирование и монтаж СКС проводится на основании нескольких факторов:

Места расположения сети и схемы ее прокладки;
Вида коммуникаций и оборудования: локальные сети, телефония, средства видео наблюдения и охраны, телекоммуникационные системы.

Основные соединительные элементы пассивной инфраструктуры сети на этапе проектирования и монтажа СКС

При проектировании структурированной кабельной сети создается спецификация, в которой будет указано число коннекторов, розеток и других аксессуаров и элементов сетевой фурнитуры, устанавливаемых в местах прокладки СКС. Помимо этого также учитывается количество пользователей каждого из предложенных сервисов сети в момент ввода ее в эксплуатацию. Также учитывается и необходимость покупки резервного запаса устройств, предназначенных для оперативного ремонта, расширения и модернизации сети. В числе основных соединительных элементов, которые указываются в спецификации, необходимо, чтобы были отмечены такие элементы сети:

Коннекторы, необходимые для монтажа оптоволоконного кабеля;
Выключатели, розетки;
Соединители;
Другие дополнительные элементы, потребность в которых может возникнуть при проведении монтажных работ или в процессе эксплуатации сети.

Монтаж СКС. Пассивные соединительные компоненты при монтаже

При создании строительного проекта и монтаже кабельных сетей (монтаж СКС) создается техническая спецификация, в которой подробно перечисляются все компоненты, аксессуары и фурнитура, необходимые для монтажа и эксплуатации будущей сети.

Пассивные соединительные компоненты СКС:

Выключатели и розетки (в каждой сетевой спецификации будет указано количество необходимых коннекторов и розеток, которые будут устанавливаться в месте прокладки СКС;
Коннекторы специализированного типа, предназначенные для монтажа оптоволоконного кабеля;
Модели соединителей RJ-45, RJ-12, RJ-11;
Другие соединительные элементы.

Рассчитываются пассивные компоненты сети для монтажа СКС с учетом таких факторов:

Подсчета максимального числа пользователей сети, когда она будет введена в эксплуатацию;
Планирование нужного объема блока резервного оборудования, который необходим для выполнения быстрого ремонта, масштабирования СКС и модернизации.

Высокая компетенция специалистов компании AMETA GROUP и большой опыт в сфере ИТ проектирования гарантирует Заказчикам качественное выполнение полного спектра услуг, касающихся объединения разрозненных локальных сетей на предприятии в единую СКС.

Монтаж СКС даже самого сложного уровня проводится сертифицированными специалистами , которые ежегодно подтверждают и в случае необходимости повышают свою квалификацию.

Компания полностью берет на себя ответственность за качество выполнения всего комплекса работ, связанных с проектированием СКС и монтажом, тестированием инженерной инфраструктуры и ее сертификацией.

Заключая проектный договор с этой компанией, Вы можете заранее рассчитывать на отличный результат!

Производители и цены: есть ли разница?

Здесь надо сразу же понять, что основная составляющая себестоимости — количество материала, потраченное на изготовление. Плюс транспортные расходы. Чем выше качество пластика, и чем его больше в готовой конструкции (чем толще и прочнее стенки), тем выше цена. Как, впрочем, и у кабеля, где основной фактор ценообразования — количество и качество меди.

Так и ровно наоборот: самая низкая цена будет на дешевый пластик сомнительных эксплуатационных характеристик, которого еще и слегка недодали.

Не покупайте самый дешевый ноунейм!

Как объяснил Евгений, игра в экономию не стоит свеч. Разница в цене между низкопробной продукцией неизвестных производителей, коими наводнены рынки (особенно много копеечной гофры), и заводскими сертифицированными товарами несущественная.

Так, бухту нормальной трубы для монтажа внутренней электропроводки Вы купите примерно за 200 грн. (ориентир на бренды не меньше уровня Kopos, DKC, IEK). А за непойми-что отдадите на базаре 170-175 грн.

Какие именно риски прилагаются к низкому ценнику?

Во-первых, ноунейм продукция без сертификатов и документов, подтверждающих происхождение, более чем вероятно имеет дефекты, противоречащие стандартам. Возможны повреждения, разрывы, наплывы, вздутия, расслоение материала. Вследствие чего низкая степень износоустойчивости и высокая степень хрупкости. Большой вопрос и в количестве самого пластика — возможно, сэкономили именно на толщине стенок, и в состоянии ли такая гофра выполнить свою функцию, неизвестно.

Во-вторых, неизвестного качества пластик. Насколько он в действительности горючий/негорючий? Не хотелось бы проверять это в экстремальной ситуации. А вопрос токсичности? Безымянный производитель не предоставляет информацию о составе дешевого не сертифицированного материала, произведенного в кустарных условиях. Как убедиться, что в его формуле нет опасных пластификаторов — фталатов, или свинца, формальдегида, кадмия? А Вам и Вашим близким жить и дышать здесь десятилетиями.

Потому, делая электромонтаж в доме и прокладывая кабель в трубах, гораздо разумнее прокладывать в трубах из прочного негорючего и не представляющего риска токсичных испарений ПВХ, что подтверждается документами. Причем делать это по определенным правилам.

Оптимальные решения и стоимость прокладки СКС

Для оптимизации стоимости прокладки СКС часто используют комбинацию различных типов прокладки в зависимости от особенностей задач сети и помещения. Возможны и различные варианты комбинирования. Например, в случае, если в помещении отсутствуют фальшполы, наземная часть кабеля может прокладываться открытым способом, а другая его часть прокладывается под подвесными потолочными панелями. Использование комбинированных способов прокладки СКС диктуется не только соображениями оптимизации стоимости, но и характером определенных задач возлагаемых на структурированную кабельную сеть и особенностей помещения.

Популярные статьи  Как обновить спальню без ремонта?

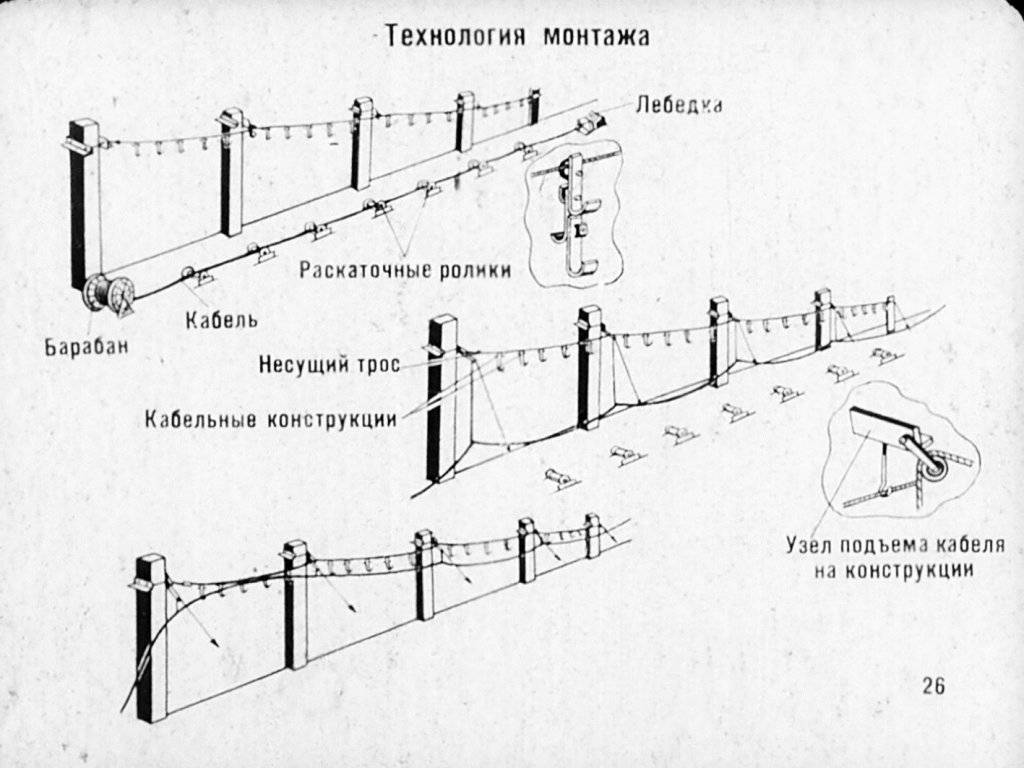

Прокладка СКС, Москва

и Московская область.

Прокладка кабеля СКС вне зданий и помещений подразделяется на траншейную и бестраншейную. Прокладка СКС кабеля  по первому типу предполагает трудоемкие земельные работы. Второй – бестраншейное бурение – является самым современным способом монтажа СКС, позволяющим прокладывать кабель, не нарушая дорожного покрытия, под любыми зданиями и инженерными объектами.

Впрочем, повторимся, какой бы вариант прокладки кабеля  Вам не потребовался, прокладку СКС следует поручать только профессионалам. В арсенале нашей компании находятся все ресурсы, необходимые для качественного выполнения работы с соблюдением сроков, определенных Заказчиком, и по оптимальной цене.

Основные этапы сотрудничества с Заказчиком

• Оформление заказа

• Создание рабочего проекта

• Утверждение проекта клиентом

• Установка сетей

Правильно разработанный проект и строгое ему следование в процессе монтаж структурированных кабельных систем является одним из главных условий успеха. Как и ответственное отношение производителя работ к каждому этапу создания кабельной системы. Интегратор должен обладать лицензиями, дающими ему право на проведение монтажа компьютерных сетей. Также установщик обязан придерживаться нормативов и стандартов производства работ, а весь процесс монтажа постоянно отслеживаться отделом контроля качества.

Эстетика монтажных работ для структурированной кабельной сети

Монтаж СКС (монтаж кабельной сети) осуществляется не лишь с целью разводки и соединения проводов, но также и для того, чтобы придать эстетический вид помещению вместе с предоставлением для пользователей доступа к коммуникациям и телекоммуникационной линии. В процессе монтажа главной задачей для монтажников является сохранение дизайна внутри помещения. Нельзя испортить дизайн интерьера множеством различных кабелей, располагающихся вдоль пола и стен.

Если установка структурированных кабельных сетей (монтаж СКС) проводится в здании, которое строится, то все провода легко можно спрятать под отделкой стен и пола, но при этом необходимо обеспечить к ним легкий доступ для диагностики или ремонтных работ.

В случае, когда коммуникации прокладываются в уже построенном здании, то необходимо будет спроектировать безопасный монтаж кабелей так, чтобы при этом не была повреждена отделка.

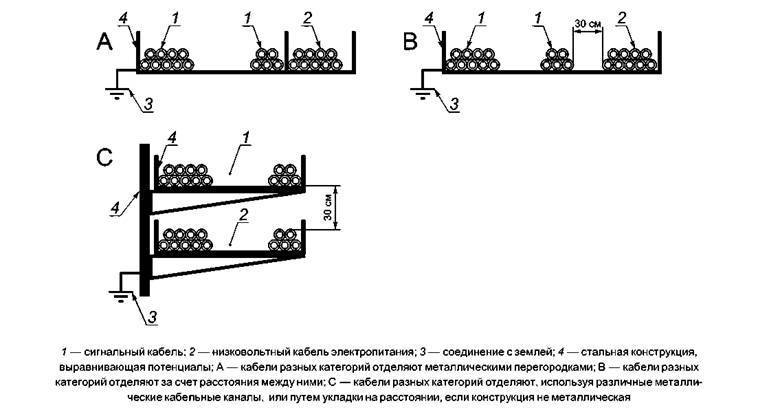

С целью защиты коммуникаций от климатических и механических воздействий их прячут в специальные металлические лотки или с этой же целью используются короба из ПВХ. Они прокладываются по периметру пола вдоль стен так, чтобы были почти незаметными для глаза.

Если же монтаж СКС требует проделывания в стенах и в перекрытиях отверстий, то их сверлят в самых удаленных от глаз углах и после монтажа тщательно заделывают. Крепить короба в процессе монтажа кабелей можно несколькими способами: около плинтуса, на перегородках, под подоконником. Это дает возможность, во-первых, привлекать ними к себе меньше внимания, во-вторых, обеспечить в случае необходимости свободный доступ к ним. Если же структурированной кабельной системой будет пользоваться большое число пользователей, то будут использоваться специальные колонны, которые никаким образом не испортят внешний вид помещения.

Преимущества прокладки электрического кабеля под землей

Создание подземных кабельных линий – уникальное техническое решение, позволяющее строить надежные и безопасные электрические сети, обладающие довольно большой протяженностью. Учитывая, что прокладка электрического кабеля под поверхностью земли не требует строительства громоздких наземных коммуникаций, этот способ подвода электричества к объектам различного функционального предназначения приобретает в наши дни все большую популярность.

Области применения подземных электрических сетей

Чаще всего подземные кабельные линии создаются в черте современных населенных пунктов, и выполняют они следующие функции:

  • подвод электричества к жилым торговым и общественным объектам;
  • подключение к электросетям наружных осветительных систем и развлекательных аттракционов;
  • подведение электроэнергии к рекламным щитам, к ландшафтному освещению и другой декоративной иллюминации.

Также прокладка кабеля в траншее является очень популярным способом электрификации современных промышленных объектов. С помощью подземных кабельных линий можно организовывать надежные распределительные сети, а также подводить электроэнергию к мощному производственному оборудованию. И если воздушные линии электропередачи очень уязвимы перед капризами природы и другими воздействиями механического характера, то у подземных кабальных сетей этот недостаток отсутствует напрочь.

Преимущества подземных кабельных сетей

О ключевом преимуществе, которым обладают подземные электрические сети, мы уже упомянули. Заключается оно в надежной защите электрического кабеля от внешних механических воздействий. Преимущество – ключевое, но далеко не единственное. Рассмотрим – чем же еще привлекателен монтаж кабельных линий под землей. Представляем вашему вниманию краткий перечень дополнительных преимуществ, которые наблюдаются при строительстве подземных электрических сетей:

  • простота проектирования (рассчитать длину подземного кабеля также просто, как и определить наиболее подходящую его разновидность);
  • сравнительно невысокие затраты на приобретение наземного оборудования (для того чтобы подключить подземную электрическую сеть к электропитанию, достаточно установить всего одно внешнее устройство – наземный рубильник);
  • эстетичность, которая заключается в том, что подключение электричества посредством подземного электрического кабеля совершенно не портит прелестей окружающего ландшафта (по территории газонов, улиц и других электрических площадок подземный кабель прокладывается скрыто и незаметно).

Основные способы прокладки подземных электрических коммуникаций

В настоящее время прокладка подземных электрических сетей выполняется двумя способами. Первый предполагает монтаж кабеля в траншее, второй – прокладку электрического проводника бестраншейным методом. Рассмотрим эти способы более подробно.

Популярные статьи  Высокие барные столы

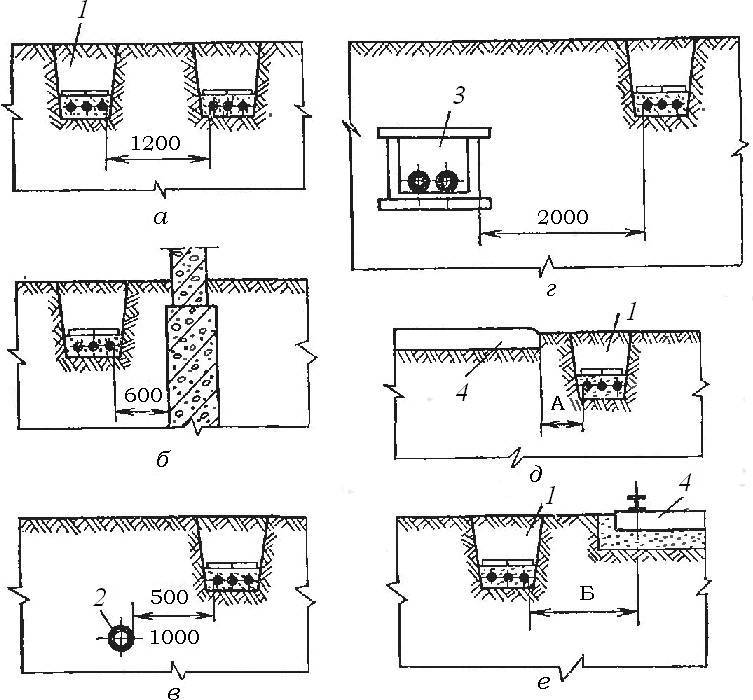

Укладка кабеля в земляную траншею – это классический и наиболее распространенный способ организации подземных электрических сетей. В процессе его реализации создается земляная траншея, на дне которой организовывается специальная технологическая подушка (песчаная). Затем кабель укладывается в траншею, после чего засыпается грунтом.

Что касается бестраншейного метода: к нему прибегают в местах пересечения электрической линии с автомобильными дорогами, другими инженерными коммуникациями и прочими препятствиями. Этот способ организации электрических сетей предполагает создание горизонтальных проколов грунта, избавляющих от необходимости проводить наружные земляные работы.

Каким именно способом будет организованно электроснабжение в том или ином случае – это зависит от требований электропроекта, который должен быть разработан и утвержден заблаговременно.

Горизонтальная подсистема СКС и компьютерная сеть

Горизонтальная подсистема СКС включает распределительные панели, коммутационные кабели распределительных пунктов этажа, горизонтальные кабели, точки консолидации, телекоммуникационные разъемы. Горизонтальная подсистема обеспечивает локальную сеть для абонентов, предоставляет доступ к магистральным ресурсам. Среда передачи горизонтальной подсистемы – симметричные кабели не ниже категории 5. Стандарты СКС 2007 года предусматривают для центров обработки данных выбор СКС не ниже категории 6. Для информационных технологий (компьютерная плюс телефонная сеть) частных домов новые стандарты рекомендуют использовать категорию 6 / 7. Среда передачи вещательных коммуникационных технологий (сокращенно ВКТ: телевидение, радио) частных домов / квартир – симметричные защищенные кабели с полосой частот 1 ГГц, плюс коаксиальные кабели до 3 ГГц. Допускается также применение оптоволокна.

В горизонтальной подсистеме СКС преобладает компьютерная сеть. Отсюда вытекает ограничение максимальной длины канала – 100 метров независимо от типа среды. Чтобы продлить срок службы без модификаций, горизонтальная подсистема СКС должна обеспечить избыточность, резерв параметров.

Проведение испытаний

В части СКС испытания и тестирование производятся в соответствии с требованиями ISO 11801.

Для тестирования кабельной системы при монтаже и эксплуатации характеристик линий связи применяется кабельный тестер DTX-1800 (Рисунок 22). Он предназначен для сертификации кабельной проводки на требования 6 категории, определенные стандартом EIA/TIA TSB-67,95, а также позволяет тестировать проводки категории 7 (пока не стандартизованной) на частотах до 500 МГц. По точности измерений прибор превосходит требования, определенные спецификациями EIA/TIA TSB-67 Level III. Комплект DTX-1800 состоит из двух блоков, подключаемых с двух сторон тестируемого соединения. Блоки питаются от аккумуляторов, заряда которых хватает на 6 часов непрерывной работы.

– Кабельный тестер DTX-1800

DTX-1800 позволяет измерять:

— правильность разводки;

— переходное затухание на ближнем конце (NEXT);

— возвратные потери (Return loss) для всех четырёх пар в обоих направлениях;

— приведённые перекрестные наводки на дальнем конце (ELFEXT) для всех 24 возможных комбинаций пар;

— длину кабеля;

— сопротивление петли;

— волновое сопротивление (импеданс);

— отношение затухание/перекрестные наводки (ACR);

— значения NEXT, ASR, ELFEXT для суммарного влияния трёх пар на четвёртую (PowerSum NEXT, ASR, ELFEXT).

Все данные заносятся в память прибора и с помощью прилагаемой программы могут быть рассортированы и распечатаны в необходимом виде.

Тестирование системы проводить согласно “Программе и методике испытания” ОС-СС-ЦОД-СКС.ПМ

Какое оборудование применять?

На рынке присутствуют различные поставщики оборудования СКС. Одни производят и поставляют только кабельные каналы (короба) и аксессуары для компьютерных сетей (напрмер, Efapel), другие могут предложить весь спектр оборудования СКС, начиная с коммутационной стойки и до абонентского патч-корда, включая и витую пару постоянной линии связи. К таким производителям относятся, например, Legrand, Eurolan. Оборудование СКС от разных производителей отличается прежде всего внешним видом (дизайном) и некоторыми функциональными особенностями.

Выбор конкретного поставщика оборудования СКС зависит от эстетических, практических и функциональных соображений

Кроме того, не стоит забывать о таком важном моменте как гарантия. У каждого производителя имеется своя гарантийная программа, которая при выборе оборудования требует выполнения многих условий, зачастую, к слову, не самых дешевых

В серьезных проектах и ответственных проектах следует внимательно подходить к выбору поставщика оборудования СКС а также к выбору подрядной организации. Все компоненты СКС обязательно должны быть одного поставщика, соответствовать международным стандартам и смонтированы только сертифицированным инсталятором. Это позволит достичь оптимального результата, получить расширеную гарантию на структурированную кабельную систему (СКС) и, следовательно, обеспечить высокие эксплуатационные характеристики.

Напротив, при проектировании СКС для небольшого офиса вполне возможно (и экономически целесообразно) использовать компоненты различных производителей. Например, наиболее часто встречающимся решением в таких случаях, является применение кабеля Hyperline, а информационных розеток и патч-панелей Legrand, Efapel, либо других известных производителей. Кабель Hyperline является одним из лучших в средней ценовой категории. В условиях, когда основная стоимость СКС складывается в основном из стоимости кабеля, это дает хорошую экономию при сохранении всех характеристик. Единственным минусом такого решения является невозможность получения гарантии от производителя СКС, т.к. СКС состоит из компонентов различных производителей.
