Камин с воздушным отоплением

Виды отопления от камина

Виды каминного отопления

Если камин будет выполнять не только эстетические функции, но и практические (организация системы отопления) – нужно выбрать оптимальную схему передачи тепловой энергии в помещение. В зависимости от эксплуатационных характеристик дома можно сделать воздушное отопление камином или аналог водяного.

Сначала нужно приобрести камин с соответствующим теплообменником. Если конструкция делается самостоятельно – он изготавливается из подручных материалов.

Воздушное каминное отопление

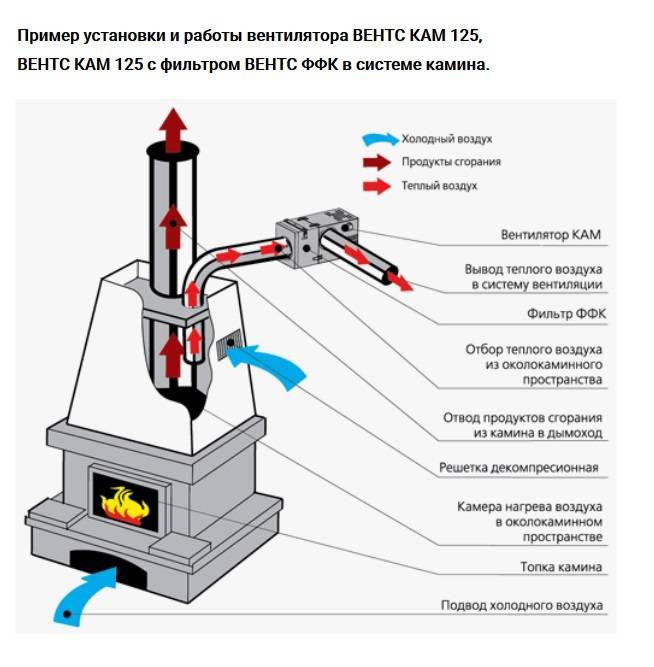

Схема воздушного каминного отопления

Главным отличием отопления частного дома камином является передача тепловой энергии по воздушным каналам в другие помещения здания. Для этого можно приобрести уже готовую модель с воздушной камерой нагрева или сделать ее самостоятельно. Последний вариант предпочтительнее, так как есть возможность регулировать ее объем и номинальную выходную мощность системы.

  • Камера нагрева воздуха. Она должна быть изолирована от топки, как бы обрамлять ее. Если установлен газовый отопительный камин – через нагревательную камеру должен проходить канал подачи воздуха с улицы для работы горелки;
  • Распределительные воздуховоды. Они подключаются к камере нагрева и необходимы для подачи теплого воздуха в помещения дома. Для улучшения циркуляции рекомендуется самостоятельно делать камины с воздушным отоплением с системой вентиляции;
  • Каналы для поступления воздуха в камеру нагрева. Лучше всего установить блок смешивания воздушных потоков с улицы и из помещений. Так можно одновременно решить две задачи – вентиляцию в доме и уменьшение затрат на нагрев воздушных масс.

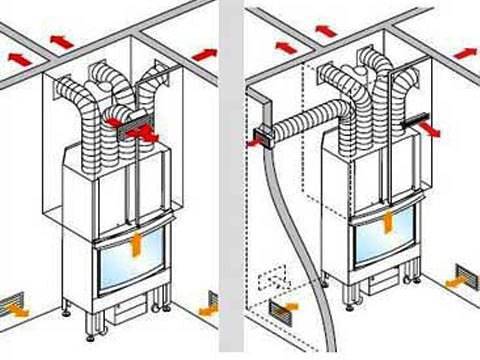

Нижняя разводка воздуховодов

Одним из важнейших моментов в отоплении дома камином является месторасположение камеры нагрева и распределительного воздуховода. Самый простой способ монтажа последнего – на черновой потолок с дальнейшим скрытием декоративной поверхностью. Однако для такого отопления частного дома камином свойственен один недостаток – теплый воздух будет подниматься сразу наверх, что приведет к неравномерному тепловому распределению. Нижняя часть помещения будет плохо прогреваться.

Лучше всего использовать альтернативную систему отопления от камина с нижним монтажом воздуховодов.

Установка каналов происходит на уровне пола. При этом они могут быть расположены как у плинтусной части стен, так и непосредственно на черновом полу. При выборе подобного воздушного отопления с помощью камина владелец дома получает ряд преимуществ:

  • Равномерное распределение теплых воздушных потоков от пола по всему объему комнаты;
  • Возможность изменять мощность с помощью регулируемых заслонок;
  • Уменьшение затрат при проведении профилактических работ с каминным воздушным отоплением своими руками.

Проектирование должно включать в себя выбор оптимальной схемы отопления с помощью камина – его мощности, сечения трубопроводов и их протяженность. Дополнительно вычисляется мощность системы принудительной циркуляции воздуха.

Водяное каминное отопление

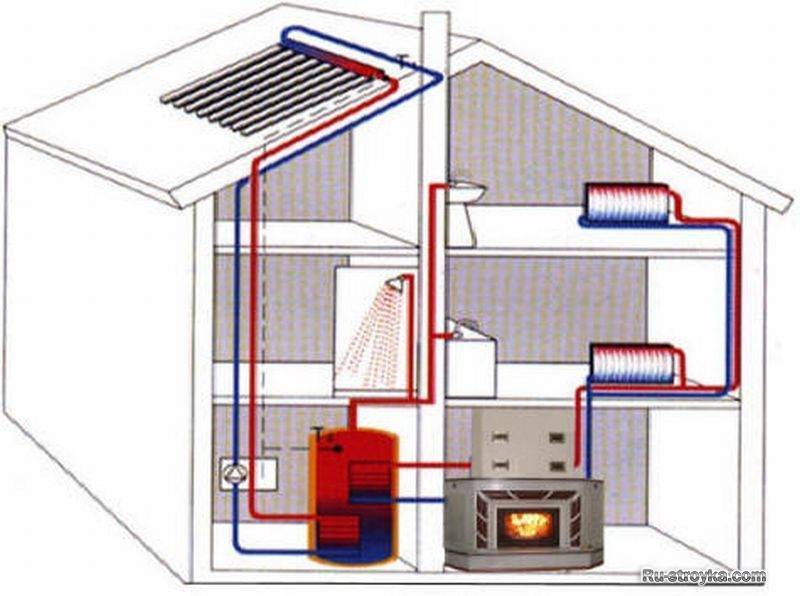

Камин с водяным теплообменником

Для уже готовых конструкций можно выполнить их небольшую модернизацию и сделать камин с водяным отоплением своими руками. Суть этой процедуры заключается в установке теплообменного блока в топку. Альтернативный вариант – приобретение уже готового камина с водяным теплообменником.

В этом случае камин заменяет традиционный котел – тепловая энергия от сгораемого топлива передается воде. Она же начинает циркулировать по системе трубопроводов и поступает в радиаторы и трубы. Однако монтаж каминов с водяным отоплением связан с большей трудоемкостью, так как нужно предусмотреть установку следующих компонентов:

  • Циркуляционный насос. Необходим для нормализации скорости движения теплоносителя;
  • Расширительный бак. Служит защитой от перегрева – компенсирует критическое повышение температуры горячей воды и давления в трубах;
  • Группа безопасности – воздухоотводчик и клапан сброса воды.

В целом, принцип проектирования каминного водяного отопления своими руками ничем не отличается от стандартного. Нужно только учесть относительно большое потребление энергоносителя и инерционность системы.

В видеоматериале показан пример организации безопасного водяного отопления с помощью камина:

Схема отопления

Отопление дома может вестись с помощью агрегатов разных категорий. Камины прерывистого горения при однократной закладке дров обеспечивают комнату теплом до четверти суток.

Устройства продолжительного горения при равном количестве топлива повышают этот срок до 8 часов. Даже на минимальной мощности объемы выдаваемого тепла будут колебаться от 3 до 6 кВт. Высокие уровни отопления достигаются при широко открытом поддуве воздуха. При этом в зависимости от конструкции в час будет сгорать от 2 до 4 килограммов дров.

Мощность, с которой будут работать отопительные камины, можно рассчитать исходя из размеров обогреваемого помещения. В комнате с высотой потолка равной 2,8 метра для отопления 10 м2 площади хватит 1 кВт тепла. Соответственно, при мощности в 10 кВт, такая печь сможет обслужить 100 м2 площади.

Воздушное

При перемещении энергии из одной среды в другую количество передаваемого тепла существенно уменьшается. Правильно спроектированный камин с воздушным отоплением способен решить эту проблему за счет малого количества тепловых переходов. Его устройство подразумевает сжигание топлива в отдельной камере, нагрев металлической части топки и воздуха внутри помещения. Передача энергии при этом осуществляется с помощью гибких теплоизолированных каналов, связанных с другими частями жилого дома.

Воздушные потоки могут перемещаться естественным образом или подгоняться в нужную сторону системой принудительного нагнетания. При вертикальной направленности для качественного обогрева хватит обычного течения воздуха. Если расположение каминов с воздушным отоплением далеко от помещений, до которых нужно доставить тепло, рекомендуется монтаж специальных вентиляторов.

Водяное

Если в доме стоит обычный дровяной агрегат, к нему можно подключить отопительную систему и добиться хорошего результата в плане теплоэффективности. Внутри камина такой конструкции установлен водяной контур, подключенный к общим обогревательным коммуникациям жилища. Горение дров в его топке повышает температуру теплоносителя в трубах и за счет этого дает качественный обогрев всего здания. Две главных схемы подключения подразумевают действие открытой и закрытой систем соответственно.

Чтобы установить камин в доме и подключить к нему открытое отопление, понадобится повесить над ним расширительный бак, работающий по принципу сообщающихся сосудов. При закрытом способе подключения печи в конструкции применяется общий бак, а не встраивается отдельная расширительная емкость.

Самостоятельный монтаж

Следует сразу заметить, что все работы по организации постройки камина с воздуховодом своими руками довольно трудоемкие. Кроме того, процесс подразделяется на этапы, каждый из которых имеет свое теоретическое обоснование.

Многие профессионалы охотно делятся своими наработками. Рекомендуется использовать проверенные годами идеи опытных мастеров. Готовая схема монтажа углового камина воздушного отопления поможет начинающему мастеру на каждом этапе начиная с кладки самого корпуса.

Камин с воздушным отоплением
Схема кирпичного камина

Выбор места для камина

Первый подготовительный этап сопровождается выбором места установки будущего камина. Несмотря на то что по дизайнерскому решению существует множество вариантов, в данном случае придется руководствоваться исключительно практичностью решения.

Для качественного отопления дома камином необходимо не только обеспечить комнаты системой воздуховодов, но и оптимизировать длину каналов. Чем меньше длина, тем более качественным будет циркуляция. Следовательно, камин необходимо устанавливать в углу, чтобы задействовать максимальное количество комнат.

В больших домах все комнаты прогреть не удастся, и с этим придется мириться. Но в типовых планировках всегда можно отыскать такую комнату, которая бы граничила с максимальным количеством других комнат.

Популярные статьи  Штукатурный ковш «хоппер»: виды и применение

Камин с воздушным отоплением
Удачное угловое расположение

Возведение фундамента

По своей массе камин с конвекционным отоплением практически не отличается от классического камина. Этап возведения фундамента тоже будет аналогичным. Роется котлован так, чтобы его глубина была 60-70 см. В зависимости от выбранного проекта, камины могут иметь подиум или прямоугольный корпус, как у английских стилей. Это будет влиять на то, какой площадью выполнять фундамент. Его границы должны на несколько сантиметров превосходить габариты камина.

Для заливки фундамента потребуется песок и щебень. Но иногда котлован заполняют бетонными блоками. Все это создает надежную опору для камина. В качестве раствора следует использовать состав для кладки в пропорции 1:4 из цемента и песка. Высота фундамента должна соответствовать уровню напольного покрытия. Все остальные строительные работы требуется приостановить для полного застывания раствора.

Кладка стенок

Сделав на фундаменте прослойку из рубероида, можно приступать к кладке самого камина. Чтобы учесть наличие всех узлов и калориферных каналов, через которые будет проходить воздух, следует кладку выполнять отдельными рядами по строго определенной схеме. Этот принцип не зависит от опыта работы. Даже профессионалы осуществляют подобные действия с тем отличием, что многие схемы они помнят наизусть.

Камин с воздушным отоплением
Непосредственное строительство камина

Некоторые варианты каминов предусматривают формирование топки из кирпича. Но встречаются популярные модели, в которых металлическая топка в виде кассеты встраивается в кирпичный портал. Измерения показывают, что варианты с металлическими топками обладают несколько большим КПД, чем с кирпичными. Однако разница настолько несущественна, что каждый выбирает подходящее исполнение на основании собственной платежеспособности.

Установка воздуховодов

В том месте, где воздуховоды проходят сквозь стены комнаты, температура воздуха не такая высокая, как в топке очага. Но предусмотреть условия безопасности все равно необходимо. Места соприкосновения воздуховода и отделочных материалов стен изолируются минеральной ватой.

Сама же магистраль выполняется из кирпича при постройке дома или из гибкой металлической трубы. Задача мастера заключается в теплоизоляции этой магистрали, чтобы воздух как можно дольше сохранял энергию при транспортировке. Скрыть воздуховод можно с помощью короба из гипсокартона. Для этого выполняется каркас из металлического профиля и обшивается листами термостойкого гипсокартона. В некоторых случаях воздушные каналы выполняются внутри стены.

Качественно смонтированная система отопления позволяет с помощью камина эффективно нагреть стразу весь дом, таким образом, удается совместить декоративные качества и технические возможности.

Проектирование и размещение системы

Лучше всего доверить проектирование системы отопления профессионалам. Их работа заключается в том, чтобы рассчитать мощность оборудования и спланировать его установку с учетом всех параметров помещения.

На качество эксплуатации системы влияют:

  • насколько хорошо защищены дверные проемы и стены — от этого зависит размер теплопотерь;
  • объем отапливаемых помещений, их расположение;
  • скорость движения воздуха — нужны ли вентиляторы и какой мощности;
  • мощность печи — прибор должен достаточно быстро нагревать поступающий воздух с учетом тепловых потерь;
  • диаметр воздуховодов — сколько воздуха и как быстро должно проходить через них.

Систему воздуховодов в большинстве случаев собирают из стальных труб с использованием специальных элементов, в числе которых:

  • раздаточная коробка,
  • тройник,
  • регулируемое колено и т. п.

Трубы звукоизолируют, чтобы свести к минимуму шумы от движения воздушных потоков.

Вентилятор устанавливается в систему рядом с источником тепла. На выходы воздуховодов ставят механические и угольные антибактериальные фильтры для защиты от пыли и запаха соответственно.Отверстия закрывают решетками.

Предлагаем ознакомиться Система вентиляции центра изучения английского языка

Встроенная автоматика и выносные термостаты позволяют легко установить нужные настройки, чтобы поддерживать комфортный температурный режим.

Ошибки в расчетах могут привести к перегреву печи в ходе эксплуатации системы, кроме того, в процессе работы последняя может вибрировать и шуметь.

Сравнительная таблица стоимости систем канального увлажнения

Сравнительная таблица представляет собой свод основных технических данных и стоимостей представленных выше систем увлажнения. Технические данные представлены для каждой из четырех типов вентиляционных установок Swegon Gold RX30CКТ, RX40CКТ, RX60CКТ, RX80CКТ, которые установлены на объекте в разном количестве.

  • предфильтр, калорифер предварительного подогрева, его аксессуары и автоматика,
  • калорифер второго подогрева, его аксессуары и автоматика,
  • общая система управления,
  • система водоподготовки,
  • система увлажнения.

В эту таблицу не включена стоимость монтажных работ и обслуживания систем увлажнения.

Тип увлажнителя Потребляемая электроэнергия Расход подготовленной воды (кг/час) Расход моментальный технической воды (кг/мин) Расход тепла на предподогрев и второй нагрев, кВт Цена системы увлажнения (EUR)
Swegon Gold RX30CKT
Сотовый увлажнитель (Munters) 0,05 кВт (230 В/400 В, 50 Гц) 46,2 58,4 32 108
Паровой увлажнитель (Carel) 40,0 кВт (400 В, 50 Гц) 47,7 52,5 36,4 22 488
Ультразвуковой увлажнитель (Carel) 2,8 кВт (230 В, 50 Гц) 42,4 58,4 58 442
Увлажнитель с водяным распылением (Carel) * 0,475 кВт (230 В, 50 Гц) 51,7 58,4 36 409
Swegon Gold RX40CKT
Сотовый увлажнитель (Munters) 0,05 кВт (230 В/400 В, 50 Гц) 50,4 77,8 41 120
Паровой увлажнитель (Carel) 45,7 кВт (400 В, 50 Гц) 63,5 52,5 48,5 28 811
Ультразвуковой увлажнитель (Carel) 3,66 кВт (230 В, 50 Гц) 56,5 77,8 79 924
Увлажнитель с водяным распылением (Carel) * 0,275 кВт (230 В, 50 Гц) 76,2 77,8 42 845
Swegon Gold RX60CKT
Сотовый увлажнитель (Munters) 0,05 кВт (230 В/400 В, 50 Гц) 92,4 107,1 51 818
Паровой увлажнитель (Carel) 60,0 кВт (400 В, 50 Гц) 87,4 105 66,7 37 418
Ультразвуковой увлажнитель (Carel) 5,02 кВт (230 В, 50 Гц) 77,7 107,1 105 304
Увлажнитель с водяным распылением (Carel) * 0,475 кВт (230 В, 50 Гц) 104,8 107,1 53 105
Swegon Gold RX80CKT
Сотовый увлажнитель (Munters) 0,05 кВт (230 В/400 В, 50 Гц) 109,2 126,5 54 027
Паровой увлажнитель (Carel) 80,0 кВт (400 В, 50 Гц) 103 105 78,8 46 776
Ультразвуковой увлажнитель (Carel) 5,9 кВт (230 В, 50 Гц) 91,8 126,5 114 789
Увлажнитель с водяным распылением (Carel) * 0,475 кВт (230 В, 50 Гц) 123,8 126,5 55 481

Примечание *

Ввиду повышенного износа основных элементов увлажнителя с водяным распылением (форсунки, шланги, насос высокого давления) на объекте необходимо иметь запасные элементы.

О ценах на комплексы оборудования для систем увлажнения

Цель сравнительной таблицы — сориентировать потребителей в уровне возможных затрат на систему увлажнения.

Данная информация не является сметой и содержит данные из открытых источников (рекомендованных для продажи цен поставщиками и производителями), то есть не содержит возможных скидок на оборудование и материалы, которые всегда обсуждаются индивидуально при осуществлении поставок.

Особенности построения воздушного отопления

Планируя своими руками сделать систему обогрева дома воздухом, специалисты советуют начать работу с составления проекта.

В обязательном порядке рассчитывается необходимая скорость потока теплого воздуха, мощность теплогенератора, параметры воздушных каналов, объемы потерь тепла в разных помещениях.

Прежде чем самостоятельно начать монтировать воздушное отопление в загородном доме, рекомендуется составленную схему показать специалистам, которые при необходимости внесут корректировку в сделанные расчеты.

Видео:

Имея на руках схему, которая позволит собрать воздушное отопление частного дома своими руками, остается приобрести составляющие элементы.

Популярные статьи  Как подобрать врезной смеситель для акриловой ванны?

В первую очередь, это теплогенератор, который может представлять собой дровяную печку или отопительный котел – в последнем случае применяемое топливо будет зависеть от типа агрегата.

Современный котел может питаться от электрической сети, работать на сжиженном или магистральном газе, на дизельном топливе.

Воздуховоды могут быть круглой и квадратной формы, первые могут иметь диаметр 10 – 20 см, вторые изготавливаются в виде коробов из элементов 10х15 см или 32х40 см.

Придать эстетичный вид воздушным сетям и добиться единства с дизайном помещения удается благодаря декорированию, для которого может использоваться гипсокартон или другой отделочный материал.

Для повышения эффективности работы системы нужно приобрести приточный вентилятор. Устройство воздушной системы обогрева возможно с использованием климатического прибора, который в теплое время года будет эксплуатироваться с целью кондиционирования и очистки воздуха.

Видео:

В зависимости от схемы воздушного обогрева кондиционер может монтироваться внизу или вверху помещения.

Монтаж приточного вентилятора выполняют под камерой сгорания отопительного прибора, откуда очищенные с его участием теплые воздушные массы поступают в теплообменник.

Пройдя через всю систему обогрева, остывший воздух направляется вновь к теплообменнику.

Собирая воздушное отопление своими руками, не нужно забывать о правилах техники безопасности. Здесь стоит начать с того, что отопительный прибор должен быть оснащен системой контроля безопасности, иметь реле контроля сгорания топлива, температурные датчики.

При конструировании воздуховодов жесткие элементы собирают с помощью специальных хомутов или с применением армированного строительного скотча.

Если в системе воздушного обогрева будет эксплуатироваться кондиционер, то обязательно воздуховоды покрывают самоклеящимся теплоизоляционным слоем, что позволит исключить образования конденсата.

Достоинства, недостатки

К положительным качествам агрегатов относят:

  • принцип работы простой каминной модели: выделение тепловой энергии печи происходит в течение процесса сгорания топлива;
  • дымоходные каналы предназначены для выведения угарного газа. Если дополнительно предусмотреть каналы, по которым конвекционно будет двигаться воздух, температурные отметки станут выше;
  • отсутствует локализация зон подогрева около камина;
  • простота, легкость системы воздушной циркуляции теплового носителя;
  • высокий уровень безопасности. В сравнении с водяным контуром, даже малейшая дыра в трубопроводе может стать причиной прорыва. Горячая вода может нанести ожоги, сильно навредить человеку;
  • отсутствие теплового носителя;
  • легкость, простота включения, выключения отопления;
  • в сравнении с водяным контуром, существенно дешевле;
  • отсутствие перепадов температуры по зонам локализации.

Негативные стороны:

  • стоимость организации системы. Постоянная закладка топлива;
  • стоимость топлива.

Основные меры предосторожности

Пожаробезопасность при использовании каминного отопления должна стоять на первом месте. Для прогрева сразу нескольких комнат ему придется работать несколько часов подряд, а при морозах, возможно, и с усилением мощности. Не рекомендуется перегружать топку длительное время, это может вызвать ее повреждение.

Также следует постоянно помнить о «золотых» правилах безопасной эксплуатации:

  • Не стоит производить ремонтные работы с изменением конструкции, это может нанести вред устройству каналов или привести к нарушению процесса воздухообмена.
  • Огонь нельзя заливать жидкостью, это приведет к неисправности топки.
  • На нагревающихся частях камина лучше не размещать посторонние предметы, особенно легковоспламеняющиеся или деформирующиеся от воздействия температуры (пластик).
  • Чистка и обслуживание должны производиться только когда прогорело пламя, остыли угли и поверхность облицовки.
  • Огонь нельзя разводить на ночь или при долгом отсутствии людей, также необходимо ограничить к устройству доступ детям.

Классификация систем воздушного отопления по виду используемого топлива.

По виду используемого топлива системы воздушного отопления бывают:

1. Газовые системы воздушного отопления Газовые системы воздушного отопления прямого нагрева – это печи воздушного отопления Goodman, Nordyne, Lennox. Газовые системы воздушного отопления косвенного нагрева – система Антарес Комфорт с водяным теплообменником и любым газовым отопительным котлом. 2. Дизельные системы воздушного отопления Дизельные системы воздушного отопления косвенного нагрева – система Антарес Комфорт с водяным теплообменником и любым дизельным отопительным котлом. Дизельные системы воздушного отопления прямого нагрева в России не представлены. 3. Системы воздушного отопления на пеллетах Системы воздушного отопления косвенного нагрева на пеллетах – система Антарес Комфорт с водяным теплообменником и любым отопительным котлом на пеллетах. Системы воздушного отопления прямого нагрева на пеллетах в России не представлены. 4. Электрические системы воздушного отопления Электрические системы воздушного отопления прямого нагрева – канадская Hi-Velocity, система Антарес Комфорт с электрическим нагревателем, различные аэрхендлеры и еще наш знакомый пример – тепловентилятор. Электрические системы воздушного отопления косвенного нагрева – система воздушного отопления Антарес Комфорт с водяным теплообменником и любой электрический водогрейный котел. 5. Дровяные системы воздушного отопления Правду говоря, таких экзотических систем воздушного отопления в современном мире уже не встречается. В Древние Века дровяной системой воздушного отопления был гипокауст Витрувия, в Средние века такими системами отапливали немецкие замки и русские соборы. Но вентиляторов в то время еще не было и нагретый воздух подавался в отапливаемые помещения естественным путем, что сильно снижало КПД. 6. Угольные системы воздушного отопления То, что было сказано про дровяные системы воздушного отопления, можно сказать и про угольные. В настоящее время не встречаются. Хотя, вообще , если установить в топочной дома вентилятор и систему воздуховодов, а также угольную или дровяную печь, например русскую или Буллерьян, то можно получить искомую дровяную или угольную систему воздушного отопления. Печь нагреет воздух в топочной, а вентилятор разнесет его по всему дому. Однако роль термостата в такой системе придется исполнять истопнику. Строго говоря, к подобным системам можно отнести и камин – если у вас в доме есть система воздуховодов с вентилятором, а также камин, то вы фактически получите воздушное отопление камином. Однако КПД у такой системы будет не очень высоким (из-за ограниченных возможностей камина) и большой дом обогреть одним камином скорее всего не получится. Однако камин может быть использован как добавочный резервный источник тепла на случай сильных морозов. 7. Солнечные системы воздушного отопления Солнечные системы воздушного отопления косвенного нагрева нагревают воду за счет солнечного тепла, а затем через теплообменник нагревают воздух. Но пока еще подобные системы достаточно экзотичны. Большой мощности они дать не могут, поэтому реальное их использование в России, особенно зимой, представляется маловероятным. Но солнечные коллекторы могут помочь вам немного сэкономить на отоплении в межсезонье, особенно в южных районах нашей страны, например в украденном у Украины Крыму. Солнечные системы воздушного отопления прямого нагрева могут быть использованы в паре солнечные батареи – электрический нагреватель, но они имеют такие же недостатки, как и косвенные системы – малую на данный момент мощность. Поэтому солнечные батареи могут пока использоваться только как дополнительный источник тепла, например совместно с системой воздушного отопления Антарес Комфорт с водяным теплообменником. 8. Системы воздушного отопления тепловым насосом В данном случае основным теплоносителем является хладагент теплового насоса, поэтому такие системы – это системы воздушного отопления косвенного нагрева. Тепловой насос может быть использован совместно с любой центральной системой воздушного отопления. Однако тепловые насосы плохо переносят большие отрицательные температуры, поэтому их использование в качестве основного источника тепла в России, особенно на севере, может быть проблематичным. Но в межсезонье использование теплового насоса может снизать затраты на отопление на 50..150%, особенно при отоплении дорогим видом топлива – электричеством, магистральным газом или дизелем. Кроме того, летом тепловой насос будет работать как кондиционер.

Популярные статьи  Проект от дизайн-студии «Артек»: современный интерьер квартиры в Самаре

Вариант №3 — ультразвуковой увлажнитель

Ультразвуковые увлажнители реализуют процесс адиабатного увлажнения воздуха в холодный период года. Увлажнитель выглядит следующим образом (монтируется в сеть воздуховодов в специальной секции):

Камин с воздушным отоплением

Ультразвуковой увлажнитель состоит из следующих основных элементов:

  • внешний щит автоматики;
  • модуль затуманивания с вибраторами (из нержавеющей стали);
  • внешняя гидравлическая часть.

Принцип действия таких увлажнителей основан на сверхзвуковом «затуманивании». В блоке автоматики с помощью трансформатора создается переменный ток с низким напряжением и высокой частотой. Этот сигнал подается на установленной в ванне вибратор, который преобразует сигнал в высокочастотные колебания.

Камин с воздушным отоплениемПроцесс ультразвуковых колебаний воды в ванной

Благодаря этому образуется «туман» (аэрозоль), который отбирает у воздуха теплоту и переходит из жидкого состояния в газообразный. При этом
приточный воздух увлажняется.

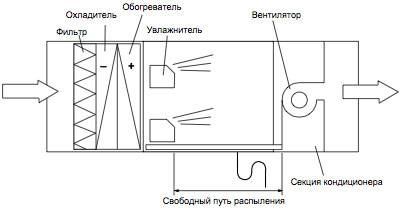

Камин с воздушным отоплениемСхема работы ультразвукового увлажнителя воздуха

Так как одновременно с увлажнением происходит процесс поглощения теплоты воздуха, то необходимо воздух повторно нагреть, т. е. осуществить второй нагрев
(первый нагрев осуществляется в основном калорифере вентиляционный установки, и он уже установлен на объекте).

Поддержание заданной относительной влажности в канале приточного воздуха осуществляется блоком автоматики. Точность поддержания значения влажности
составляет ±1%.

Основные преимущества ультразвукового увлажнителя

  • Реализуется управляемый процесс адиабатного увлажнения, обеспечивающий экономию воды и электроэнергии.
  • Малое энергопотребление.
  • Высокое качество обрабатываемого воздуха, исключено образование микроорганизмов.
  • Высокая точность поддержания заданного значения влажности.

Типы каминов и советы по обустройству камина

Газовый камин для отопления

На первом этапе необходимо правильно подобрать модель камина или выбрать схему его возведения. При наличии газовой магистрали оптимальным вариантом будут газовые камины для отопления. Они экономичны и обладают небольшой инерционностью – нагрев воздуха в помещении происходит быстро.

Конструктивно он состоит из камеры сгорания, к которой подведен воздуховод с улицы. Он необходим для притока свежего воздуха для поддержания процесса горения. Оптимальная комплектация включает в себя модульную грелку, в которой есть возможность регулирования мощности. Дополнительно камин с воздушным или водяным отоплением включает в себя теплообменник, располагающийся непосредственно в топочной камере.

Но чаще всего используют традиционные модели, работающие на твердом топливе. Их отличительные эксплуатационные качества заключаются в следующем:

  • Большой объем топлива для поддержания нужного уровня температуры;
  • Наличие зольника, который выполняет две функции – подача воздуха в топку из помещения и сбор продуктов горения;
  • Автономность работы. Для нормального функционирования не нужно обязательное подключение к электричеству.

Отопление частного дома камином может выполняться двумя способами – получение тепла от стен конструкции и наличие дополнительных магистралей (воздушных или водяных) для циркуляции теплоносителя. Все зависит от площади дома и количества помещений, а также требуемой мощности камина. Помимо этого немаловажным фактором является периодичность работы отопительной системы.

Все эти факторы влияют на стоимость каминной топки для отопления.

Наименование/мощность, кВт Тип камина Топливо Цена, руб.
DBL-2000-DZ-1, 2 кВт Встроенный Дрова 17200
Melody 920, 5 кВт Фронтальный Дрова 96860
Santiago rincon, 8 кВт Угловой Газ 203500
Danville Brass FB2, 2 кВт Встроенный Электричество 74900

Установка электрических моделей целесообразна только при непостоянной работе. Но при этом их монтаж намного проще, чем у газовых или твердотопливных аналогов.

Обустройство камина в частном доме

Камин с воздушным отоплениемПринцип работы камина

После выбора подходящей модели нужно обеспечить ее оптимальное функционирование. Все камины с воздушным отоплением своими руками должны максимально эффективно передавать тепловую энергию от сгорания топлива в помещение.

Установив каминную топку, следует позаботиться о ее облицовке. Она выполняет несколько функций – защита от жесткого теплового излучения, аккумулирование тепла и его частичное отражение в топку для повышения скорости нагрева теплообменника. Традиционно камины с водяным отоплением облицовываются следующими материалами:

  • Оштукатуривание. Делается для самодельных конструкций из кирпича;
  • Искусственный или натуральный камень. Он обладает хорошей теплоемкостью, но установка выполняется только на подготовленную поверхность. Так, для заводских стальных или чугунных топок нужно сделать промежуточную конструкцию из шамотного кирпича;
  • Плитка – керамогранит, терракота или майолика. Некоторые модели твердотопливных или газовых каминов для отопления имеют на поверхности специальные монтажные узлы для установки плитки.

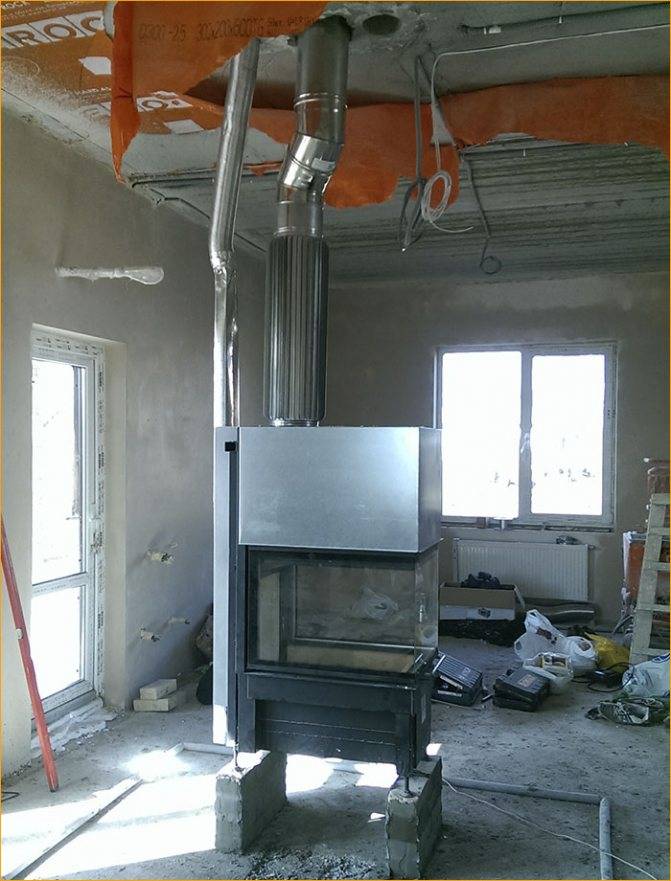

Во время проектирования и установки камина нужно руководствоваться правилами безопасности. Стена, на которую он будет монтироваться должна быть сделана из негорючих материалов. Это же относится к поверхности пола. Независимо от выбранной схемы система отопления от камина должна быть полностью безопасной.

Пуско-наладочные работы

После завершения монтажных работ наступает самый сложный в самостоятельном исполнении этап – пуско-наладочные работы системы. Имеется в виду необходимость отрегулировать попадающие в помещение объемы воздуха.

Чтобы это вычислить необходимо узнать скорости потоков воздуха (в идеале она должна соответствовать расчетной). Скорость мы измеряем с помощью анемометра. Зная скорость мы легко можем найти и расход воздуха (напоминаем формулу: Q=V•S, то есть перемножив скорость на площадь поперечного сечения мы получим расход).

Этапы наладочных работ

Рассмотрим наладку поэтапно:

  1. При помощи анемометра измеряется скорость в подающем воздуховоде и находится среднее значение
  2. Среди помещений выбираются помещения с максимальной скоростью
  3. При помощи заслонок регулируем в этих помещениях скорость потока, чтоб она стала равна рассчитанному среднему значению, или отличатся от него не больше чем на 3%

Не смотря на простоту описания процесса регулировки, он не так-то прост и занимает в среднем от 2 до 6 часов.

Выводы и полезное видео по теме

Интересная информация по расчетам и проектированию воздушного отопления показана здесь:

В этом видео можно посмотреть два варианта относительно недорогого монтажа воздушных отопительных систем с использованием приборов и материалов российского производства:

Воздушное отопление – достойный и выгодный вариант обогрева частного дома. Он отличается более высокой эффективностью по сравнению с традиционными водяными системами и позволяет заметно улучшить качество жизни в доме. Но чтобы гарантировать успешную реализацию этой идеи, система должна быть правильно просчитана и профессионально спроектирована.

Появились вопросы? Или есть опыт личного использования воздушного отопления для дома? Поделитесь, пожалуйста, собственным мнением по этому вопросу. Оставляйте комментарии, задавайте вопросы, делитесь советами в расположенном ниже блоке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
