Тонкости выбора цемента

Особенности применения

Основной отраслью использования бетонов этой категории является промышленное строительство, потому как именно на таких объектах часто требуются материалы, способные выдерживать высокие температуры (до 1300°С), воздействие агрессивных сред, обладающие высокой прочностью.

Но, кроме этого, глиноземистый огнеупорный бетон используют для:

• Возведения железобетонных и особо прочных бетонных сооружений, когда основные показатели строительных блоков и соединяющих растворов должны достигнуть максимума уже в 1-2 сутки.
• Создания пробок (тампонирования) в породах или конструкциях с целью остановки водного потока; в холодных нефтяных скважинах, для заделки трещин в водных сооружениях.
• Строительства подземных конструкций, а также водных портов, где от материалов требуются характеристики повышенной устойчивости к воздействию сульфатами и влагой.
• Ремонта различных видов морского транспорта, например.
• Возведения сооружений из железобетонных блоков и их производства (в этом случае глиноземистый цемент применяют в качестве вещества, ускоряющего процессы твердения).
• Установки быстрого фундамента под строительные сооружения и производственные машины.
• Устранения повреждений мостов, заливки анкерных болтов.
• Возведения сооружений и изготовления различных промышленных емкостей, требующих стойкости к воздействию соединениями серы, различными органическими кислотами, и растворами солей.

Производство

Сырьем для изготовления этого вида цемента служат чистые известняки и бокситы, к которым примешиваются прочие элементы, если готовым изделиям нужно придать определенные свойства. Сегодня его производят двумя методами — спеканием и плавлением шихты. Выбор технологии зависит от того, какой состав имеют используемые бокситы, от содержания в них кремниевой кислоты и оксидов железа, а также от качества кокса.

Метод плавления

Производство этим способом требует высокого качества бокситов, поскольку они являются основным сырьем, к которому добавляют кокс и известняк. Смесь загружается в ватержакетные печи (с водяным охлаждением). Плавление происходит за счет подачи через фурмы нагретого в рекуператорах воздуха. Далее масса пропускается через летку, охлаждается в изложницах печи и поступает в дробилку, где происходит ее измельчение. Печи работают на пылевидном топливе, а дробилки оснащаются многокамерными мельницами.

Редко может применяться метод дуговой плавки, для которого требуются специальные печи переменного тока, но глиноземистый цемент, произведенный этим способом, отличается наиболее высоким качеством.

Подготовка сырья заключается в измельчении и смешивании всех составляющих с последующим их брикетированием или гранулированием. При этом известняк предварительно кальцинируют, а бокситы прокаливают, используя коксосодержащую шихту.

Температура в электродуговых печах достигает максимально высокого уровня, за счет чего кремнезем, содержащийся в шихте, проходит восстановление до кремния, который вступает в реакцию с железом и в результате образует ферросилиций.

Доменная печь также может использоваться для производства этого вида, а точнее, ― высокоглиноземистого шлака с большим содержанием кремнезема и отсутствием железа, с последующим его измельчением. Но такой материал имеет низкие характеристики прочности в начальных стадиях процесса твердения.

Метод спекания

В этом случае производство осуществляется в обычных заводских печах при относительно невысоких температурах. При медленном охлаждении полученной смеси геленит кристаллизуется в стеклообразную форму. Но, если температура в процессе спекания была ниже требуемой, произойдет кристаллизация алюминатов кальция

Цемент, полученный этим способом, отличается более высоким качеством и показателем прочности, в сравнении с тем, охлаждение которого проходило медленно.

Стоимость материала

Купить цемент этой категории не составляет труда, он есть в большинстве специализированных магазинов в свободной продаже. Цена зависит от производителя и объема фасовки. Как правило, цементная высокопрочная смесь российского производства стоит гораздо дешевле импортной.

Оценка состава цемента

Чтобы проверить состав цемента и его качество, можно использовать минеральную воду с гидрокарбонатным составом (не газированную). С такой водой и цементом замешивается тестообразный раствор, из которого затем делается лепешка с тонкими краями и утолщенным центром. Если цемент сделан из качественных материалов и не содержит добавок, тогда такая лепешка застынет за 10-15 минут, причем ее тяжело будет разрушить, особенно центр.

Во время застывания лепешка заметно нагревается и изменяет свой цвет на сине-зеленый. Но далеко не каждый цемент даст такой эффект, т.к. многое зависит от производителя. Если лепешка даже за полчаса не застыла полностью, остается мягкой на ощупь, тогда цемент не отличается хорошими вяжущими свойствами и содержит посторонние примеси, которые не указаны на упаковке. Использовать его для заливки оснований не стоит.

Дальше тестовый образец можно поместить в пакет и оставить на сутки в теплом месте. Если за этот период лепешка потеряла свою изначальную форму, появились трещины, то использовать такой цемент в строительстве категорически запрещено.

Цемент считается ключевым строительным материалом при возведении фундаментов. Даже песчаная смесь играет меньшую роль в составе раствора. Поэтому не стоит экономить на этом продукте, а сразу покупать качественный цемент причем проверенных и популярных производителей.

Соотношение песка и цемента

Приготовить цементно-песчаный раствор можно даже в домашних условиях, так как состоит он из доступных компонентов. Приобрести их довольно легко практически в любом строительном магазине. Но отличаются растворы соотношением цемента и песка, от которых и зависит расход и физические характеристики материала.

Кирпичная кладка

Скрепление кирпичей – это одна из основных задач цементных растворов. Для таких целей используют не особо прочные марки (до М400). Для получения подобной смеси специалисты рекомендуют использовать песок средней фракции с минимальным уровнем влажности. Приготовить кладочный раствор можно используя различные марки цемента. Но при этом будет уже изменяться соотношение цемента и песка. Некоторые пропорции представлены в таблице 1.

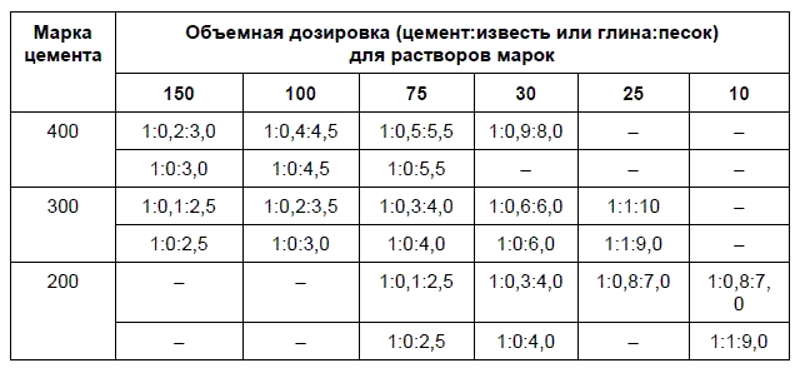

Таблица 1. Соотношения компонентов в зависимости от марки цемента

Цемент марка	Часть песка	Часть цемента	Известь
М500 (без извести)	3	1	—
М400 (без извести)	2,5	1	—
М300	3,5	1	2/10
М400	2,5-4	1	1,3/10
М500	3	1	2/10

Приготовление бетона

Бетонные конструкции также очень часто используются в современной промышленности. Эти материалы изготавливаются на заводах или непосредственно на строительных площадках. Прочность таких изделий также зависит от цемента, который планируется использовать. Технически бетон можно изготовить и из раствора марки М100, но он не будет выдерживать нагрузки, и отличаться минимальным сроком службы.

Еще одной особенностью бетонов является наличие в составе щебня и других вспомогательных компонентов. Они внедряются с целью изменения технических характеристик продукта.

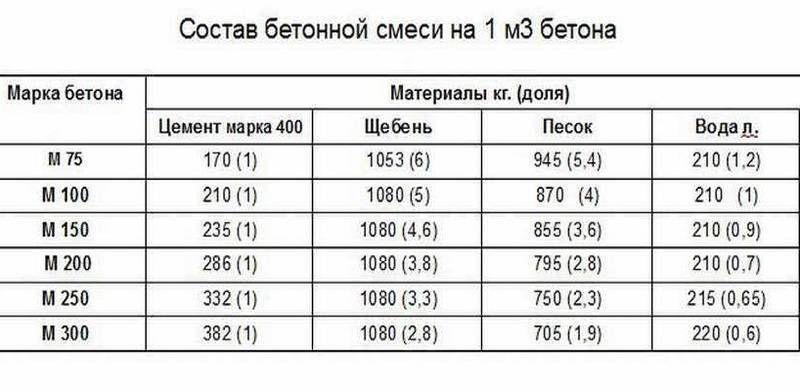

Сегодня многие специалисты используют такое соотношение компонентов бетонных растворов, как:

• 4 части щебня;
• 1 часть цемента;
• 2 части песка;
• ½ части воды.

Для штукатурки и стяжки

Заливка пола очень часто предполагает использование относительно жидких цементных растворов. Такая консистенция позволяет равномерно распределить смесь на основании и получить горизонтальную поверхность. Штукатурка же практически всегда состоит только из чистого песка, цемента и воды. Ее густота может быть разной, так как все зависит от того, где ее планируется использовать.

Самой распространенной пропорцией для получения штукатурных смесей является отношение цемента к песку 1: 5. Консистенция адаптируется под потребности мастера.

Достигается это за счет использования бетонов марки не ниже М150. Пропорция приготовления раствора для стяжки зависит от следующих факторов:

• использование смесей с целью сокрытия различных коммуникационных элементов;
• толщина выравнивания поверхности. Если нужно просто укрепить пол с небольшими перепадами, тогда применяют более жидкие составы. Для более толстых слоев желательно использовать прочные виды растворов.

Таблица 2. Пропорции песка и цемента в стяжках

Сфера применения

Цемент марки М500 используется там, где от конструкций требуется повышенная прочность для сопротивления серьезным нагрузкам. А хорошая скорость схватывания позволяет применять его в аварийно-ремонтных работах.

Основная сфера – изготовление монолитных армированных фундаментов, плит и колонн. Обычно для приготовления бетона в этих случаях используют цемент без добавок (маркируется Д0). На основе Д20 делают штукатурные и кладочные растворы. Для отделочных работ такая высокая прочность покрытия не требуется. Но регулируя содержание портландцемента, можно получать смеси практически с любыми характеристиками.

Маркировка

Согласно устаревшему, но все еще широко применяемому ГОСТ 10178-85, цемент маркируется в соответствии с показателями его прочности. То есть обычный цемент крепостью 500 кГс/см2 фасуется в мешок с маркировкой М500, а портландцемент с теми же характеристиками идет под маркой ПЦ М500. По новым стандартам (ГОСТ 31108-2003) его обозначение выглядит так:

• ЦЕМ I 42,5 (для Д0);
• ЦЕМ II/А 42,5 (для Д20).

Это всего лишь разные названия одного продукта, которые никак не влияют на стоимость цемента. Евромаркировка абсолютно не означает производство по «евростандарту». Кроме этого в обозначении марки шифруется и содержание минеральных компонентов Д0 или Д20. Литера «Д» обозначает добавку размолотого доменного шлака, а число указывает на его процент. Это очень важный показатель, поэтому его обязательно нужно учитывать при покупке.

Сравнение Д0 и Д20

Разница между Д0 и Д20 достаточно велика и не ограничивается одним только расхождением в составе. Характеристики, а соответственно, и сферы применения у таких материалов тоже будут отличаться:

1. Д0.

Изготавливается из чистого клинкера с небольшим содержанием гипса, что помогает ему схватываться быстрее. Такой состав обеспечивает бетону наибольшую долговечность, позволяет создавать водонепроницаемые ж/б конструкции повышенной морозостойкости. Изделия из бездобавочного портландцемента отлично служат даже в условиях постоянной влажности, не подвержены коррозии.

Благодаря таким уникальным характеристикам цемент М500 Д0 получил наиболее широкое распространение не только в среде частных застройщиков, но и на более масштабных работах: при возведении мостов, опор ЛЭП, устройстве покрытий на аэродромах.

2. Д20.

Из-за высокого содержания минеральных добавок М500 схватывается чуть быстрее. Но самого клинкера – только 75-80%, что немного снижает стоимость стройматериала, хотя и не отражается на его прочности. Остальные характеристики Д20 чуть ниже, чем у бездобавочного. Так что эту марку можно назвать переходной формой от портландцемента М450.

Цемент с добавками применяется в качестве вяжущего компонента ремонтно-строительных растворов. Высокопрочные фасадные штукатурки и наливные полы выполняются именно из Д20.

Средняя стоимость

Если бетонные работы предстоит выполнять преимущественно вручную, лучше приобрести цемент в мешках, расфасованный по 50 кг. Такой вес проще переносить одному человеку, а многослойная упаковка убережет еще неиспользованную сухую смесь от случайного попадания влаги.

В столице дешевле всего можно купить марки Евроцемент и Мордовцемент. Но только в случае, если вы заказываете оптовую партию от 20 тонн с бесплатной доставкой по Москве. Розничная цена за мешок у того же Евроцемента колеблется в пределах 250-280 рублей. Для небольших объемов ремонтных работ решение предлагает компания Гермес – мешки с цементом по 3-5 кг стоимостью от 44 до 62 рублей.

Производитель	Д0	Д20
Русеан	255	250
Каменный цветок	260	260
CSM	260	250
Евроцемент	265	260
De Luxe	308	—

Советы покупателю

Не поленитесь прочитать информацию на мешке. Кроме марки вас должны интересовать следующие данные:

1. Вес (некоторые производители заявляют о низких ценах на свой товар, но при этом не уточняют, что в упаковке цемента меньше 50 кг).

2. Марка, причем с указанием конкретного ГОСТа, согласно которому она присвоена.

3. Изготовитель и его контакты – вплоть до адреса офиса, производственных мощностей и стационарного номера телефона (мобильный должен уже насторожить).

4. Дата изготовления – без этой информации вы не установите «возраст» смеси.

5. Наименование всех включенных в состав добавок.

Брать цемент с запасом нежелательно – у него очень короткий срок годности и с каждым месяцем хранения он будет терять прочность. По этой же причине нежелательно брать его навалом у перекупщиков.

Цемент расширяющийся технические характеристики и виды

Приступим к более детальному знакомству с этим материалом и рассмотрим какие его модификации предлагает современный рынок:

• водонепроницаемый расширяющийся цемент,
• гипсоглиноземистый расширяющийся цемент,
• расширяющийся портландцемент,
• напрягающий цемент,
• пластифицированный расширяющийся цемент.

Водонепроницаемый цемент используется в качестве гидроизоляционного материала. Среди всех разновидностей он имеет наименьшее расширение, поэтому идеально подходит в качестве наружной штукатурки. Состоит из:

• глиноземистого цемента,
• гипса,
• высокоосновного алюмината кальция.

Это обеспечивает очень высокую скорость схватывания, первая фаза начинается уже через 4 минуты после нанесения раствора, окончательное схватывание происходит через 10 минут. Тип расширения линейный, что подразумевает постепенное увеличение объема раствора на одинаковую величину за определенный период времени (по ГОСТ не более 1 процента за 24 часа). Это свойство особенно актуально для штукатурки, так как выровненный слой останется гладки и после окончательного затвердевания цемента, которое происходит через 18-26 часов, в зависимости от температуры (чем жарче, тем быстрее).

Гипсоглиноземистый цемент, также является гидроизолятором. По своим свойствам он похож на предыдущий вид, но основной элемент смеси – высокоглиноземистый клинкер. Это позволяет получить более прочное покрытие. Но, процесс полного затвердевания занимает от 70 до 85 часов. Стоит такой цемент дороже водонепроницаемого, поэтому в быту использовать не актуально.

Расширяющийся портландцемент или РПЦ получают путем помола клинкерного портландцемента и гипса. Добавление доменного шлака обеспечивает сверхпрочность материала, которую выгодно использовать для создания монолитных железобетонных конструкций. Расширяется материал только во влажной среде, при этом прямой полив не допускается. В идеале нужно создать парилку, но на практике ограничиваются единоразовым пропариванием. Полностью становится такой цемент через 65-80 часов (в условиях парилки 30-35)

При работе важно учесть, что тип расширения не линейный, поэтому, как финишный материал использовать нельзя

Напрягающий цемент или НЦ был создан специально для ремонта и восстановления железобетонных конструкций. В его состав входят:

• портландцемент – 70-75%,
• глиноземистый цемент – 15-20%,
• гипс – 10 %.

Такой состав делает работу с материалом максимально удобной. В качестве катализатора используется обычная вода. После нанесения раствора его поливают и спустя 30-35 минут делают финишный слой. Спустя 4 часа цемент окончательно схватывается и впитывает влагу, после чего начинает расширятся и связывать железобетон. Окончательно затвердевает через 70 часов. Такой цемент увеличивает прочность железобетонных конструкций в два раза. Поэтому в промышленности его используют для отделки водонапорных труб и хранилищ воды. В быту применение материала неоправданно, так как нагрузки, на которые он рассчитан, в обычных условиях невозможны.

Новейшим видом расширяющихся вяжущих материалов является пластифицированный цемент. Он состоит из обычного портландцемента в состав которого вводятся пластифицирующие элементы, обычно концентраты сульфитно-спиртовой бражки. Этот материал, в отличии от остальных аналогов, обладает не только повышенной прочностью, но и пластичностью, что позволяет использовать его для создания рабочих поверхностей (дорог, отмосток, заливок под пол и т.д.). Как правило, в чистом виде его не применяют, а смешивают с бетоном или обычным цементом. Тип расширения линейный.

Преимущества применения сухих цементно-песчаных смесей

Рациональным вариантом является использование сухих смесей, изготовленных в заводских условиях с точно подобранным составом и строгой дозировкой компонентов.

Имеющиеся в продаже сухие цементно-песчаные смеси обеспечивают ряд преимуществ:

• Точность рецептуры. Такие составы изготавливаются на автоматизированных линиях, что обеспечивает точную дозировку и прогнозируемые характеристики продукта. Качество используемых компонентов проверяется в заводской лаборатории.
• Высокая скорость приготовления. На месте производства работ необходимо только затворить сухой порошок водой в количестве, указанном в инструкции, и перемешать с помощью строительного миксера. Среднее количество воды на 1 кг смеси – 0,2 л.

Наличие в составе полимерных добавок, улучшающих качество готовой продукции.

Норма расхода сухой ЦПС указывается на упаковке материала в инструкции по применению, средняя величина – 1,4-1,5 кг на создание слоя толщиной 1 мм площадью 1 м2.

Ошибки при применении смесей

Сбалансированные по составу стандартные смеси заводского производства обеспечивают требуемый результат. Но иногда нужный результат не получается; причиной тому могут быть следующие ошибки:

1. Лежалая смесь. С каждым месяцем хранения свойства цемента ослабевают, и марка смеси понижается.

2. Неправильный выбор марки смеси, например, слабая смесь – для заливки фундамента.

3. Пренебрежение особыми условиями, например, использование смеси без противоморозных присадок при низких температурах.

4. Нарушение условий отделочных работ (каждый последующий слой должен быть равным или убывать по прочности в сравнении с предыдущим).

5. Неправильная подготовка основания.

6. При самостоятельном приготовлении ЦПС несоблюдение пропорций, использование слишком мелкого или пылеватого песка, материала, загрязненного глиной или долго пролежавшего цемента.

Какую марку цемента выбрать

Покупатель может определить марку цемента по упаковке и выбрать то, что подходит под его тип работы. Например, если нужно залить важные части конструкции, такие как перемычки, плиты перекрытия или фундамент, то лучше приобретать М500. Для кирпичной и шлакоблочной кладки подойдёт М400.

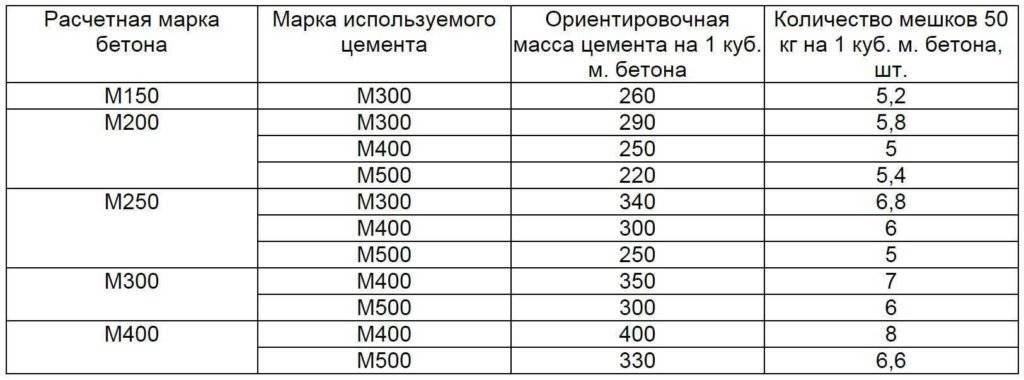

Отличия между марками – в расходе смеси. Например, на заливку бетона или кладку стен уйдёт на 15% меньше материала марки М500, чем М400.

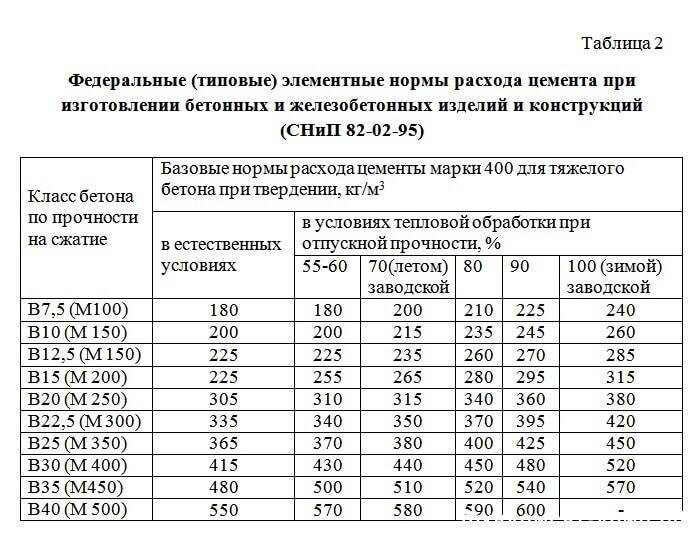

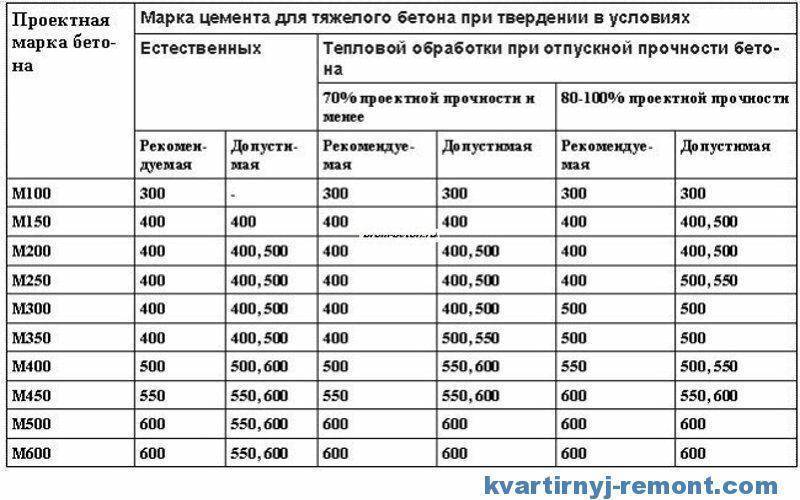

Понять, как связаны марка бетона с маркой цемента, можно на таком примере: для замеса 1 м3 бетона марки М200 нужно 8 мешков цемента М500 (400 кг) или 10 мешков марки М400 (500 кг). Экономия средств однозначная.

Марки цемента по ГОСТу 31108

Новый стандарт был разработан в 2003 году для согласования действующей маркировки с той, которая принята в странах ЕС. На данный момент работоспособна последняя версия от 2016 года. Как обычно, действие предыдущего стандарта не отменено — оба работают параллельно.

Маркировка тоже может быть смешанной

Название и вещественный состав

По-новому марки цемента определяются их вещественным составом. В маркировке присутствуют три буквы кириллицы — ЦЕМ и латинские цифры за ними. Латинскими цифрами и зашифрован состав:

• Аббревиатура ЦЕМ I обозначает портландцемент. В нем добавок быть не может. Состоит только из молотого обожженного клинкера и технологических присадок в количестве не более 5% от массы.
• ЦЕМ II — портландцемент с минеральными добавками. Массовая доля добавок — от 6% до 35%. По количеству добавок делится на две группы:
  • группа А с содержанием от 6% до 20%;

  • группа B говорит о том, что добавок введено от 21% до 35%.

• Если видите ЦЕМ III — это шлакопортландцемент. Эта марка содержит от 36% до 65% размолотого в пыль шлака. По количеству добавок есть три подтипа:
  • А — от 6% до 20%;
  • В — от 21% до 35%;
  • С — от 36% до 65%.
• Пуццолановый цемент обозначают ЦЕМ IV. Это добавка вулканического происхождения. Производится обычно в тех местах, где данный минерал добывают.
• Маркировка композиционного цемента ЦЕМ V. Эта марка цемента может содержать несколько типов добавок: шлак, золу и известняк.

Цемент от ЦЕМ II до ЦЕМ V могут иметь подтипы в зависимости от добавок. Они обозначаются латинскими буквами A, B и C. После обозначения группы ставят косую черту, а за ней букву, обозначающую тип добавки, затем через тире букву, которой кодируют саму добавку. Например, ЦЕМ Н/А-И. Если добавок несколько, их обозначение указывается через тире, а вся группа берется в скобки: например: ЦЕМ IV/A (П-З-Мк).

Добавки в составе

Добавки и обозначение марок бетона с ними есть в таблице. Как видим, ЦЕМ I делают только из измельченного клинкера с небольшим количеством (не более 5%) технологических веществ. Больше всего модификаций и разновидностей у второй группы портландцемента.

Марки портландцемента в зависимости от добавок в составе

Шлакопортландцемент и более низкие марки цемента тоже имеют добавки, но вариаций значительно меньше. Все добавки и присадки в маркировке отображаются заглавными буквами:

• Ш — гранулированные шлаки;
• Мк — микрокремнезем;
• П — пуццолана;
• Г — глиеж;
• З — зола;
• С — обожженный сланец;
• И — известняк.

Марки цемента в зависимости от состава добавок

Чистый портландцемент — ЦЕМ I, всегда идет без дополнительных компонентов, так как он, по определению, иметь их не может. Рассмотрим несколько примеров маркировки других марок цемента. Если видим ЦЕМ II/В-Ш. Это значит, что перед нами портландцемент второго типа, то есть, с добавками. Об этом говорят буквы, которые стоят после косой черты. Буква «B» говорит, что количество добавок более 21%, а буква «Ш» — использован шлак. Надпись ЦЕМ III/C обозначает шлакопортландцемент с добавкой обожженного сланца. В общем, наверное, понятен способ расшифровки маркировки.

Класс по прочности на сжатие

В новом стандарте за составом должна указываться прочность на сжатие, которую в состоянии дать эта марка цемента. По ГОСТу существуют только три значения:

• 22,5 Н;
• 32,5 Н;
• 42,5 Н;
• 52,5 Н.

Обозначение и скорость набора прочности по стандарту для цемента разных марок

Прочность проверяется на 2, 7 и 28 сутки. Практически все цементы проверяют через 7 дней после затворения, а ЦЕМ III (шлакопортландцемент) проверяют через 2 суток. По скорости твердения марка цемента может быть:

• нормальнотвердеющей — обозначается буквой Н после класса прочности на сжатие;
• медленнотвердеющей — М;
• быстротвердеющей — Б.

График набора прочности цемента по новому стандарту в мПа

Вся эта информация отображается в маркировке. Например: ЦЕМ III/В-Ш 32,5М. Обозначает шлакопортландцемент с добавками типа В — гранулированным шлаком, прочностью на сжатие 32,5 М, медленнотвердеющий.

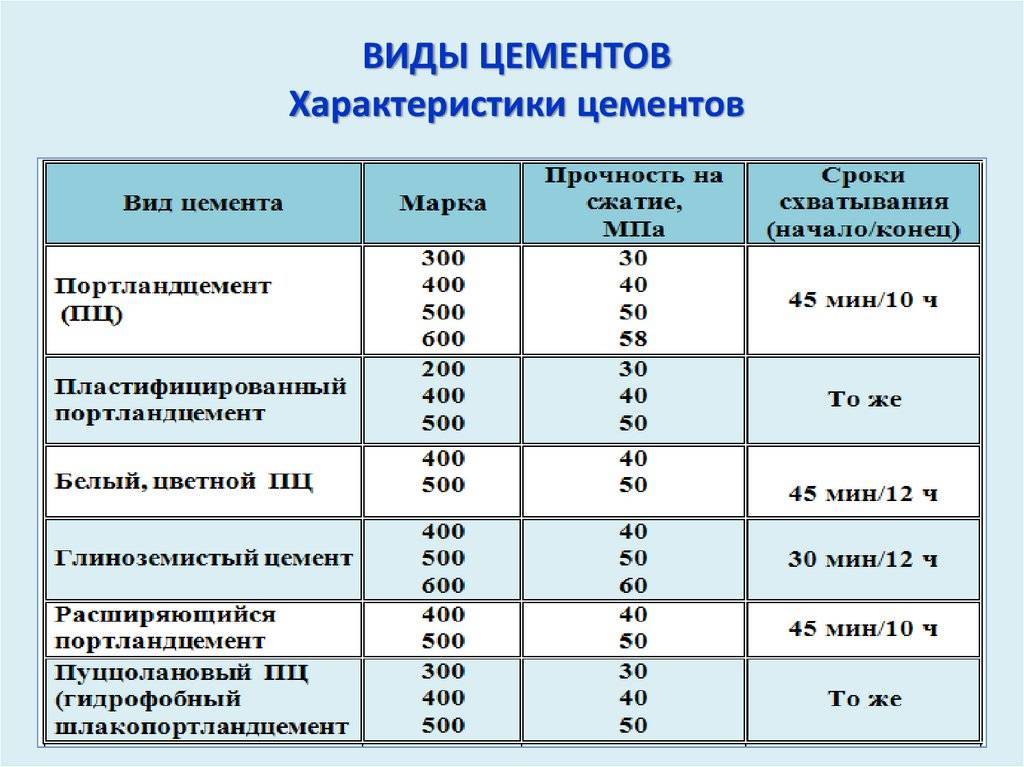

Характеристики и виды

На данный момент времени производятся следующие виды расширяющихся цементов характеристики, которых соответствуют требованиям действующего нормативного документа – Цемент расширяющийся ГОСТ 11052-74: водонепроницаемый расширяющийся цемент, гипсоглиноземистый цемент, расширяющийся портландцемент, напрягаемый цемент и расширяющийся шлакопортландцемент.

Рассмотрим каждый вид связующего подробнее.

• Водонепроницаемый расширяющийся цемент. Технология производства заключается в измельчении или смешивании в шаровом грохоте: глиноземистого цемента, гипса и алюмината кальция. Строительный материал этого вида характеризуется быстрым схватыванием – начало не ранее 4-й минуты, окончание не позднее десятой минуты. В ряде случаев требуется увеличение времени схватывания с помощью внесения специальных присадок. Сфера применения: ремонт бетонных конструкций, гидроизоляция подземных сооружений, возведение подземных резервуаров.
• Гипсоглиноземистый расширяющийся цемент. Производится путем совместного помола или смешивания: высокого глиноземистого клинкера (шлака) и двуводного сульфата кальция (гипса). Схватывание бетона или раствора начинается не ранее 20-й минуты и оканчивается не позднее 240-й минуты. Окончательное твердение и набор прочности происходит через 70-85 часов после затворения. Применение расширяющегося цемента этого вида: безусадочный водонепроницаемый бетон и раствор, гидроизоляция подземных сооружений, заделка швов.
• Расширяющийся цемент РПЦ 20. Данный строительный материал, получается одновременным помолом клинкера обычного портландцемента, глиноземистого клинкера (шлака), сульфата кальция и доменного шлака (допускается замена на другую активную присадку). Бетон на расширяющемся цементе этого вида характеризуется быстрым твердением при кратковременном пропаривании, высокой плотностью и высокой степенью водонепроницаемости. Схватывание бетона происходит не ранее получаса после затворения и не позднее 12-ти-часов. Окончательное твердение и набор прочности – через 70-80 часов (при пропаривании через 30-35 часов). Область применения: строительство гидротехнических сооружений и бетонных резервуаров.
• Напрягающий цемент. Изготавливается путем смешивания в определенных пропорциях: портландцемента, глиноземистого цемента и гипса. Обладает особенностью сначала твердеть, набирать прочность, и только потом расширяться в объеме. При этом начало схватывания происходит не ранее получаса, и не позднее 4-го часа после затворения. Область применения: ремонт железобетонных сооружений, производство бетонных труб работающих под давлением, строительство резервуаров, возведение спортивных сооружений.
• Расширяющийся шлакопортландцемент. Начало схватывания раствора происходит не ранее 30-мнут, окончание схватывания не позднее 4-х часов. Применяется для: уплотнения отверстий в бетонных конструкциях, монтаже анкерных соединений, уплотнения кабельных и трубных проходов, герметизация стыков и швов, зачеканка вводов канализационных коммуникаций.

Маркировка и сферы использования

Марка портландцемента является его главной характеристикой, так как именно из нее исходит обозначение смеси и уровень прочности на сжатие. В случае составов М400 она равна 400 кг на см2. Данная характеристика дает возможность пользоваться цементным продуктом для широкого спектра случаев: им можно сделать прочный фундамент или залить бетон для отместки. По маркировке товара определяются есть ли внутри пластифицирующие добавки, которые способствуют увеличению влагостойкости смеси и наделяют ее антикоррозионными характеристиками. Благодаря таким свойствам регулируется скорость засыхания состава в любой среде, будь она жидкой или воздушной.

Так же в маркировке прописывают определенные обозначения, которые указывают на вид и количество дополнительных компонентов. Они, в свою очередь, влияют и на область использования портландцемента марки 400.

На маркировке можно будет увидеть следующие технические характеристики:

• Д0;
• Д5;
• Д20;
• Д20Б.

Таким образом, маркировка Д0 говорит покупателю, что перед ним портландцемент чистого происхождения, где нет никаких дополнительных компонентов, которые добавляются в обыкновенные составы. Такой продукт используют для изготовления большей части бетонных частей, применяемых при высоком уровне влажности или же находящимся в прямом контакте с любимым видом воды.

Портландцемент Д5 применяют для производства несущих элементов повышенной плотности, таких как плиточные перекрытия или блоки для собираемых видов фундамента. Д5 обеспечивает максимальную прочность, благодаря повышенной гидрофобности, и предотвращает появление коррозий.

Цементная смесь Д20 обладает отличными техническими характеристиками, которые позволяют применять его, чтобы производить отдельные блоки для собираемых железных, бетонных фундаментов или других частей построек. Подходит он и для многих других покрытий, находящихся в частом соприкосновении с неблагоприятной средой. Например, плитка на тротуаре или камень для бордюра.

Портландцемент Д20Б является универсальным продуктом, который можно использовать везде. Это обеспечивается наличием дополнительных ингредиентов в составе смеси. Из всех товаров М400 именно этот считается самым качественным и имеет наибыстрейшую скорость застывания.

Применение материала

Расширяющийся цемент позволяет решить широкий спектр задач. Он обладает высокими прочностными и влагоотталкивающими свойствами, поэтому может использоваться для гидроизоляции сооружений — саун, бассейнов, уличных конструкций. С помощью подобных составов можно ремонтировать фундаменты, фасады, заделывать стыки и трещины, соединять железобетонные конструкции.

Ремонт бетона расширяющимся цементом

Обрабатываемые основания заранее очищают от грязи, пыли, пятен, налета. Поверхность и все армированные детали поливают водой. Цемент расширяющегося типа смешивают с песком в пропорции 1:2, добавляют воду до получения однородной смеси. Состав наносят строительными шприцами с помощью пневмоустановок. После поверхность закрывают целлофаном и поддерживают влажность в течение 7 дней, не менее.

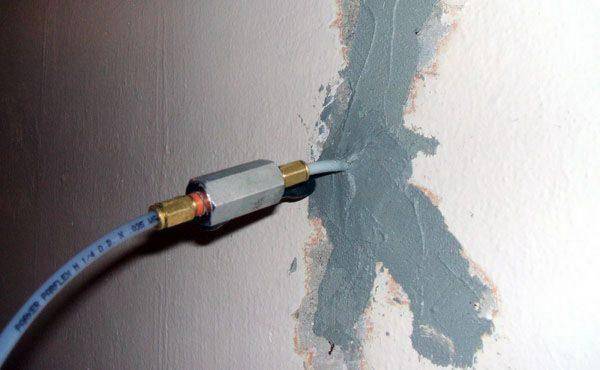

Инъектирование трещин в бетоне

Все бетоны дают небольшую усадку, хотя для расширяющихся марок свойственен лишь самый минимальный ее показатель. Причиной усадки является выход воздуха и проседание материала под собственным весом. Для снижения риска усаживания используют вибрационное воздействие, если это возможно. У расширяющихся бетонов склонность к усадке минимальна, поэтому применение вибрации является необязательным.

Расширяющийся цемент для заделки трещин

Данный материал отлично подходит для заделывания трещин, швов, стыков, щелей. Готовят состав из 1 части цемента и 1 части песка, разводят его водой и заливают в мелкие трещинки (до 0,3 мм). Если дефекты более широкие, то на 1 часть цемента добавляют 2 части песка и действуют аналогичным образом.

Какой состав имеет цементно-песчаная смесь

Стандартная смесь изготавливается на основе следующих ингредиентов:

• цемента, соответствующей марки;
• мелкофракционного песка, очищенного от инородных частиц;
• модификаторов, улучшающих характеристики готовой смеси;
• воды, вводимой до пластичного состояния раствора.

Доля вводимых ингредиентов определяется следующими факторами:

• областью применения раствора. В зависимости от назначения изменяется количество вводимых ингредиентов;
• маркой используемого портландцемента. При использовании цемента высоких марок улучшается качество состава;
• датой изготовления вяжущего вещества. При продолжительном хранении портландцемент теряет эксплуатационные свойства;
• концентрацией влаги в исходном сырье. При повышенной влажности компонентов добавляется уменьшенный объем воды.

Песчано-цементная смесь является одним из наиболее распространенных материалов

Рассмотрим, сколько необходимо взять портландцемента и песка для приготовления растворов различного назначения:

• состав для стяжки включает портландцемент марки М300–М350 и песок, перемешанные в соотношении 1:3. Введение фиброволоконной арматуры повышает прочностные характеристики стяжки и предотвращает ее растрескивание. Применение портландцемента более высоких марок требует корректировки пропорции до соотношения 1:4 или 1:5;
• раствор для кладки кирпича приготавливается из портландцемента марки М400, смешанного с речным песком в пропорции 1:4. Технология позволяет использовать цемент с маркировкой М500. Количество добавляемого песка пятикратно превышает объем цемента. Проверенный метод определения оптимальной пропорции – подготовка небольшого замеса;
• штукатурка готовится с использованием мелкого песка. Он очищается от примесей и перемешивается с портландцементом марки М300. Соотношение ингредиентов составляет 3:1. Рецептура позволяет вводить гипс для ускоренного высыхания. Профессиональные строители рекомендуют для внутренних работ штукатурку выбрать гипсовую.

Состав, приготовленный своими силами, ничем не уступает покупному при условии соблюдения рекомендуемых пропорций. Главные условия, гарантирующие качество – соблюдение рецептуры, технологии изготовления и тщательное перемешивание компонентов с помощью строительного миксера или бетоносмесителя.

Технические характеристики

Если проводить аналогию с обычным составом, напрягающий цемент имеет более длительный срок эксплуатации за счет большого количества положительных свойств. Даже используемые в настоящее время модифицирующие наполнители не всегда могут составить ему конкуренцию. За счет этого применение данной смеси характеризуется хорошими отзывами о ее использовании.

Что касается технических характеристик, их можно увидеть на обратной стороне упаковки. В обязательном порядке указывается первоначальное время схватывания раствора. Оно составляет около 30 минут. Затем идет прочность на изгиб через 48 часов и через 4 недели – 3.8 МПа и 5.9 МПа соответственно, а также прочность на сжатие на то же самое время составит 14 МПа и 49 МПа.

На упаковке также указано, что проводить работы с составом можно при температуре от +5 до +35 градусов. Фасуется напрягающий цемент в бумажные мешки объемом в 25 и 45 килограммов.
