Тонкости изготовления беседки из профильной трубы

Навесы схемы чертежи. Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

  • на автостоянках;
  • в загородных частных домах для создания больших крытых участков территории;
  • в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

Виды и технологические особенности беседок из металла

Садовые домики можно сооружать из различных материалов – из кирпича, камня, дерева, металла. Каждый из данных материалов имеет свои преимущества и недостатки.

Рассмотрим более подробно технологические особенности беседок из металла. Основные преимущества металлических конструкций перед изделиями из других материалов:

  • высокая прочность (крепкий каркас металлической беседки выдерживает механические нагрузки, не деформируется при проседании грунта);
  • долговечность (металлоконструкции способны прослужить несколько десятков лет);
  • пожаробезопасность;
  • сочетание с другими материалами: в качестве кровли для металлокаркаса может использоваться профлист, шифер, поликарбонат.

Сочетание железа с поликарбонатом – беседки из металла, фото

В отличие от дерева, металл не горит, прослужит он значительно дольше, не выгорает на солнце и не растрескивается. Его не повредят насекомые и он не разрушиться под влиянием погодных факторов. Единственный недостаток металла – более высокая цена по сравнению с деревом (примерно на 15%), а также определенные сложности в сборке (сварка).

Совет: продлить срок службы металлического изделия можно при помощи регулярного ухода – своевременного выявления и устранения следов коррозии.

Разновидности металлических конструкций

Садовые постройки из металла можно разделить на две группы:

  • стационарные – капитальные постройки, сооруженные на постоянной основе на ленточном или столбчатом фундаменте;
  • временные – разборные конструкции, установленные непосредственно на грунт для того, чтобы при необходимости их можно было легко убрать или перенести в другое место.

Фото беседок металлических – стационарной и переносной

Если вы решили соорудить металлическую беседку для дачи своими руками, начать нужно с выбора проекта и определения метода изготовления конструкции.

 при выборе технологии сооружения металлической конструкции своими руками ориентируйтесь на собственные строительные навыки, а также наличие инструментов и специального оборудования.

Самым простым вариантом является беседка из профиля. Она может быть сооружена из уголка, круглых или профильных (прямоугольных) труб, швеллеров (металлических балок). Собрать такую конструкцию можно при помощи болтов, или сварки.

Совет: если вам не под силу сварить беседку из профиля, нет опыта работы со сварочным аппаратом, выбирайте сборное болтовое соединение. Сварное и болтовое соединение элементов – фото беседок из металлопрофиля

Мобильными, устойчивыми к воздействиям внешней среды, надежными являются беседки из профтрубы. Данный материал используется в качестве несущего элемента для формирования каркаса конструкции, поскольку он выдерживает большие нагрузки и не поддается деформации.

Фото беседки из профильной трубы с использованием кованых элементов

Профильные трубы часто используются для возведения садовых домиков. И, если железные трубы довольно тяжелые, то можно использовать алюминиевую профильную трубу, которая имеет небольшой вес и стоит дешевле.

Беседка на металлическом алюминиевом каркасе

Если сооружения из профтрубы выглядят просто, то кованые беседки являются более изящными. Витиеватые узоры, завитушки, ажурные вставки, изготовленные способом художественной ковки, придадут постройке оригинальность и красивый внешний вид. Но для создания кованой конструкции следует обладать кузнечными навыками, и иметь специальное оборудование. Альтернативой может стать покупка готовой кованной беседки, которую можно собрать самостоятельно.

Учтите: поскольку кованая стальная конструкция трудоемкая в исполнении, стоит она довольно дорого. Изделия из ковки – дачные беседки из металла, фото

Металлические беседки своими руками – это всегда престижно. Сооружение из железа может иметь различную конфигурацию. Наиболее распространенными являются прямоугольные и квадратные конструкции, немного реже – восьми- и шестигранные садовые постройки.

Сложные дизайнерские проекты под силу воплотить в жизнь только опытным мастерам – оригинальные беседки железные, фото

Учитывая конструктивное решение и функциональное назначение садовой металлической беседки, ее можно оборудовать различными атрибутами для отдыха – мебелью, барбекю-столом, мангалом. В некоторых беседках для дачи из металла предусмотрены специальные кронштейны, на которые можно установить сидения по периметру. Это значительно повышает комфортность строения.

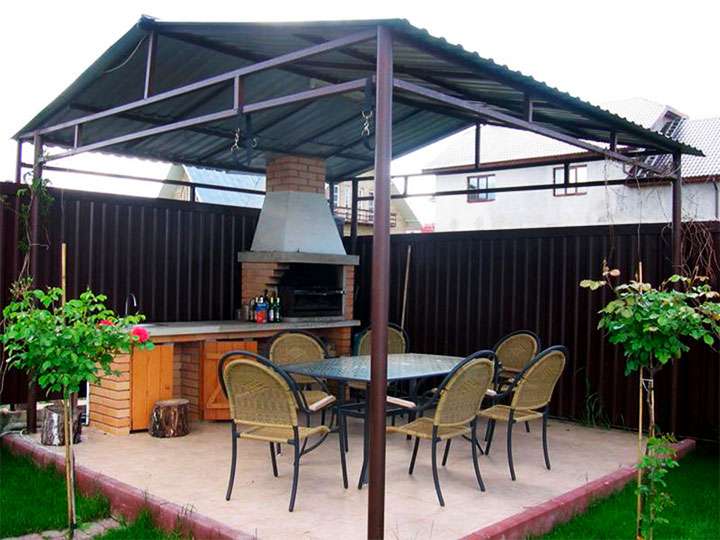

Летняя постройка с мангалом – уютное местечко для отдыха на природе

Invalid Displayed Gallery

Какие материалы выбрать?

Рекомендуется останавливать выбор на профилированных трубах с толщиной стенок не меньше 2 мм. Не стоит выбирать чересчур толстые изделия. В магазинах их чаще всего предлагают по килограммам, поэтому обычно они обходятся довольно дорого.

Если даже необходимо использовать круглые трубы, то рекомендуется все равно ориентироваться на толщину стенок, которая указана выше. Такие изделия сложнее монтировать, но справиться с этой работой все же вполне можно, если имеются определенные навыки и опыт. Круглые профтрубы менее дорогие, чем прямоугольные.

Некоторые предпочитают использовать уголки из металла. Однако такое изделие должно быть толще трубы (рекомендуемая толщина – от 25 до 30 мм), поскольку уголки менее жесткие. Эти элементы сооружения очень хорошо подходят для обшивки.

Профилированные уголки и трубы бывают не только стальными, но и алюминиевыми

Алюминий легче стали – это его преимущество очень важно при создании разборной конструкции. Однако на такие материалы обычно устанавливаются более высокие цены – не все владельцы дачных участков могут себе позволить такую беседку

Самые популярные варианты летних беседок

Если вы решились построить беседку самостоятельно, рекомендуем воспользоваться готовыми проектными решениями, выложенными в интернете в открытом доступе. Дело в том, что работать с металлом на глазок по грубой схеме не получиться, нужна точность, так как переделать будет сложно.

Дачная беседка может отличаться по вместительности, форме, способу и материалам отделки. Выбор зависит от назначения конструкции и вашего собственного вкуса. При поиске проекта рекомендуем прислушаться к следующим рекомендациям:

  • Если планируете строить садовую беседку временного типа, которая будет демонтироваться на зимний период, то лучше выбрать конструкцию размером 2 х 2 или 3 х 3 метра. Такое сооружение можно собрать из небольших по длине деталей, которые можно хранить в любой хозяйственно-бытовой постройке.
  • Стационарные варианты беседок для большой семьи или компанейского отдыха следует делать более вместительными. Будет хорошо, если площадь постройки не менее 15-16 квадратных метров. В эту категорию, например, относят квадратные беседки 4 х 4 м.
  • Вам нужна летняя беседка, совмещенная с барбекю? Тогда выбирайте более просторные сооружения, в которых можно разместить несколько функциональных зон. Хороший вариант — конструкция размерами 6 х 6 м, места хватит и на приготовление стейков, и на размещение гостей.

Теперь несколько слов о том, какую форму конструкции выбрать, чтобы было просто и красиво:

Если опыт сварочных и строительных работ минимален — ставьте квадратную или прямоугольную беседку с обычной двухскатной крышей. Умеете работать с металлом, хорошо читаете чертежи и не боитесь строительных работ — тогда стройте беседку в виде многоугольника, смотрится гораздо эффектней

Популярные статьи  Проекты домов площадью 200 кв. м

Есть оборудование для изгиба профильной трубы, стального прутка или квадрата? Тогда обратите внимание на арочные беседки, которые при должном уровне отделки просто прекрасны

Самостоятельное строительство металлического поликарбонатного навеса над зоной отдыха

Работы над устройством навеса к дому из металлопрофиля своими руками потребуют определенных физических усилий, однако вы справитесь с этим довольно быстро. Самое главное – подойти к делу ответственно.

Заливка фундамента и установка несущих опор

Фундамент для навесов из металлического профиля делается столбчатый. Ямы копаются ручным или механическим буром, на глубину в 50 см. Армирования не делается, раствор замешивается из 3 частей песка и 1 части цемента. На застывание фундамента потребуется трое суток, после чего можно приступать к дальнейшим работам.

К нижней части опорных столбов привариваются «пятки», — закладные, за счет которых вся конструкция будет крепиться к фундаменту. В закладных по углам просверливаем отверстия и прикручиваем столбы анкерами к бетону. Эту работу выполняем, сверяясь со строительным уровнем.

Делаем навес из металлопрофиля своими руками: фото

Сборка крыши навеса

Ответ на вопрос — как сварить ферму для навеса довольно прост. Это делается они из боковых профилей и раскосных решеток. Обычно первые имеют сечение на 10 мм большее, чем вторые, но оно может быть и одинаковым. Начинаем со сращивания по краям, продолжая затем двигаться к центру:

  • Точечное наживление.
  • Проверка по уровню и, если нужно, правка кувалдой.
  • Полная обварка элементов.

Обычно боковые и стропильные фермы собираются отдельно, затем по очереди устанавливаются на опоры: сначала боковые, а на них стропильные. Однако, если есть подъемное оборудование, весь каркас крыши можно собрать на земле, как это показано на фото ниже.

Строим навес из металла: фото собранного каркаса крыши

Поднимаем фермы или готовый каркас из профиля на опоры – тут понадобится минимум две пары рабочих рук. Далее стандартные действия: точечная сварка, проверка уровнем, а затем постоянная сварка. После того, как вся конструкция каркаса будет собрана, производим зачистку мест сварки от окалины и обработки их антикоррозийным составом. Если металлический профиль не имеет защитного покрытия по всей поверхности – наносим его самостоятельно. К этому этапу следует относиться очень внимательно, так как от него зависит продолжительность эксплуатации навеса.

Навесы из металлопрофиля: на фото отображен процесс монтажа стропильных ферм на опоры

Монтаж поликарбоната

Поликарбонатные листы укладываются на каркас как есть, без снятия защитной пленки. При помощи дрели на них высверливаются отверстия для вхождения креплений – в 4 см от края. Используем не обычные метизы для металла, а специальные термошайбы, с уплотнительными кольцами и заглушками. На отверстие накладываем термошайбу, закручиваем ее саморезом и закрываем его шляпку заглушкой. Вхождение крепежа должно быть строго перпендикулярным поверхности поликарбоната. Закручиваем плотно, но не перетягиваем, во избежание порчи поверхности материала.

На рисунке показано, как крепить поликарбонат к металлическому каркасу навеса: используем специальные термошайбы

Стыковку листов поликарбоната производим при помощи разъемного профиля. Его нижняя часть прикручивается на обрешетку каркаса еще до укладки кровельного материала. Крышка «пристегивается» посредством зубчатого замка, «лапки» которого расположены на обоих частях профиля. На рисунке видно, что крышка снабжена резиновыми прокладками, которые обеспечивают дополнительную изоляцию стыков.

Разъемный профиль

И остается последний шаг – закрываем боковые срезы поликарбонатных листов перфолентой, а затем торцевым профилем. Так мы защитим воздушные каналы кровли от проникновения влаги и загрязнений. На этом строительство металлического навеса окончено, можно переходить к отделке площадки под ним.

Строительство беседки из профильной трубы пошагово

Первый шаг на пути возведения металлической конструкции – выбор ее типа. Она может быть открытой, полузакрытой или полностью закрытой, с освещением или без него. Для этого составляется проект постройки.

Проектирование

Эскиз можно набросать от руки, или поручить его разработку профессиональному дизайнеру. На данном этапе следует определиться с размерами конструкции. Высота сооружения должна немного превышать средний рост человека (180-200 см), ширина входного проема должна быть не меньше ширины входной двери (около 1 м).

 чертеж с указанием реальных размеров постройки нужен для того, чтобы рассчитать количество труб для установки каркаса, а также других необходимых стройматериалов. Подробный чертеж металлической беседки

Для монтажа железной конструкции понадобятся:

  • профильные трубы сечением 50х50мм и толщиной стенок 2-4 мм для каркаса;
  • железные прутья или трубы сечением 20х40 мм для поперечных элементов обрешетки;
  • кровельное покрытие;
  • электроды, сварка;
  • болгарка, сверла по металлу;
  • шуруповерт, саморезы.

Подготовительные работы

Далее приступают к подготовке места под установку беседки из метала. Это может быть участок возле водоема, в тени деревьев, или вблизи дома – главное чтобы оно было живописным и комфортным для отдыха. На выбранном участке снимают верхний слой грунта (15-20 см) и выравнивают основание. Поскольку металлическая беседка имеет небольшой вес, для нее будет достаточно столбчатого фундамента.

Подготовка площадки под беседку

Далее приступают к установке столбчатого фундамента – основания беседки. Для этого по углам площадки выкапывают ямы глубиной 50-70 см, в которые засыпают слой щебня (20 см) и заливают бетоном опорные профильные трубы.

Подготовка площадки под беседкуВнимание: ровность установки столбов следует обязательно проверить уровнем.

Формирование металлического каркаса

После установки вертикальных металлических стоек приступают к креплению горизонтальных поперечин. Для этого можно использовать железные прутья, или трубы меньшего сечения. Металлические элементы можно соединять между собой путем приваривания, либо при помощи болтов и саморезов. Поперечные трубы для ограждения конструкции устанавливают на высоте 1-1,2 м. А верх опорных столбов скрепляют при помощи верхней обвязки.

Учтите: трубы обвязки следует приваривать к каждой вертикальной стойке – это обеспечит надежность конструкции. Способы крепления элементов беседки из металла, фото-чертежи

Далее приступают к монтажу каркаса под крышу. Чтобы на ней не задерживались осадки, поперечные лаги крепят под углом (30-45 градусов). Для двускатной крыши выполняют несколько опорных треугольников, которые связывают общим профилем по верхней точке, а их основания соединяют с основным каркасом беседки.

Сооружение каркаса металлической беседки для дачи, фотоСовет: перед установкой кровельного покрытия следует прогрунтовать и покрыть краской металлический каркас, поскольку после перекрытия сделать это будет проблематично.

Кровля

Одним из самых простых и экономичных вариантов кровли для беседки является поликарбонат. Для крыши беседки подойдет сотовый поликарбонат толщиной 8 мм. Крепиться он на специальные болты с термошайбами. Для этого листы поликарбоната режут на необходимые размеры, а в трубах просверливают отверстия под крепления. Торцы поликарбонатных листов можно закрыть специальными планками – это обеспечит их дополнительную защиту и придаст более опрятный вид. В результате мы получаем довольно уютную и недорогую беседку, которую осталось только оборудовать скамейками или другой мебелью для полноценного отдыха.

Внимание: настилая кровельное покрытие, устанавливайте его с небольшим свесом. Это позволит защитить все элементы конструкции от атмосферных воздействий. Готовая беседка из металлопрофиля своими руками. Беседки из метала на даче – признак хорошего вкуса хозяев участка

Они станут гармоничным дополнением ландшафтного дизайна, надежным иуютным местом для отдыха на природе. Данные сооружения могут быть разных форм и размеров. Металл хорошо сочетается с другими стройматериалами, что позволяет реализовать даже самые смелые дизайнерские идеи

Беседки из метала на даче – признак хорошего вкуса хозяев участка. Они станут гармоничным дополнением ландшафтного дизайна, надежным иуютным местом для отдыха на природе. Данные сооружения могут быть разных форм и размеров. Металл хорошо сочетается с другими стройматериалами, что позволяет реализовать даже самые смелые дизайнерские идеи.

Популярные статьи  ТОП 14 лучших производителей электроинструмента

Отделка и настил кровли

Красить необходимо предварительно зачищенную и прогрунтованную поверхность. Если где-то остались места со ржавчиной, рекомендуется покрыть каркас смесью преобразователя, грунтовки и краски. Использовать для этого можно флейцевую кисть.

Настил кровли

Самым распространённым материалом для кровли навесов является сотовый поликарбонат. Он отражает часть солнечных лучей, создавая при этом тень. Некоторые особенности при работе с этим материалом:

  1. Листы сначала примеряют на каркас, далее отмечают линии разреза для стыковки, а также места отверстий, совпадающие с просверлёнными дырками в металле.

  2. Первый лист укладывают по краю каркаса, оставляя на выступ 15–20 см, и фиксируют к последней ферме.

  3. Далее противоположный торец вставляют в соединительный профиль, и весь лист фиксируют саморезами с термошайбами. В таком порядке производятся дальнейшие работы.
  4. Наружные торцы заклеивают скотчем. На них одевается угловой профиль.

Необходимо заранее приобрести соединительные профили, термошайбы и торцевые профили для обеспечения герметичности.

Конструкция сооружения своими руками

При самостоятельном строительстве односкатного навеса, если он не имеет капитального фундамента и стен из воспламеняемых материалов можно вполне обойтись без согласования с архитектурным отделом и ВДПО. Основное, что необходимо подготовить:

  1. Выбрать приемлемый проект.
  2. Наметить каркас навеса из профильной трубы на определенной территории.
  3. Сделать предварительный расчет на прочность конструкции под массой снегового покрытия максимальной толщины.
  4. Подготовить бюджетную стоимость и пошаговое выполнение операций.

Величина профиля труб напрямую зависит от размеров строения, и прежде всего от несущей балки опор. Чтобы не ошибиться в ассортименте комплектующих изделий, надо произвести полный расчет всех элементов и только потом планировать смету.

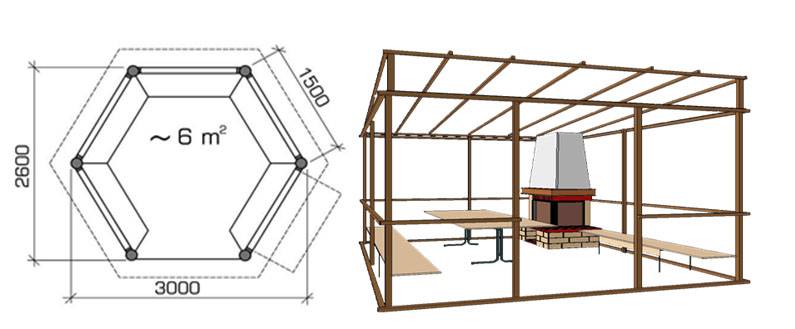

Чертежи беседок для дачи с размерами. Простые открытые беседки

В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.

Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.

Тонкости изготовления беседки из профильной трубы

Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.

Тонкости изготовления беседки из профильной трубы

Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной. Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.

В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.

Тонкости изготовления беседки из профильной трубы

Для удобства проведения работ приложите к вашему проекту подробную схему монтажа технических узлов, указав варианты их крепления между собой .

Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.

Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.

Тонкости изготовления беседки из профильной трубы

После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок. Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.

Тонкости изготовления беседки из профильной трубы

Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.

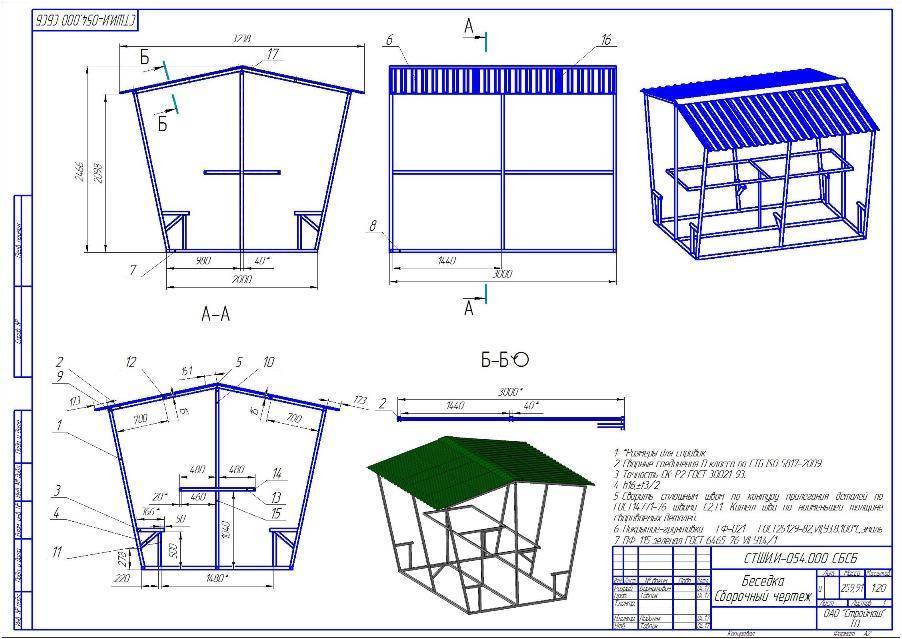

Тонкости изготовления беседки из профильной трубы Ниже приведена схема сборки двухскатной беседки.

Тонкости изготовления беседки из профильной трубы

А здесь приведена схема фундамента:

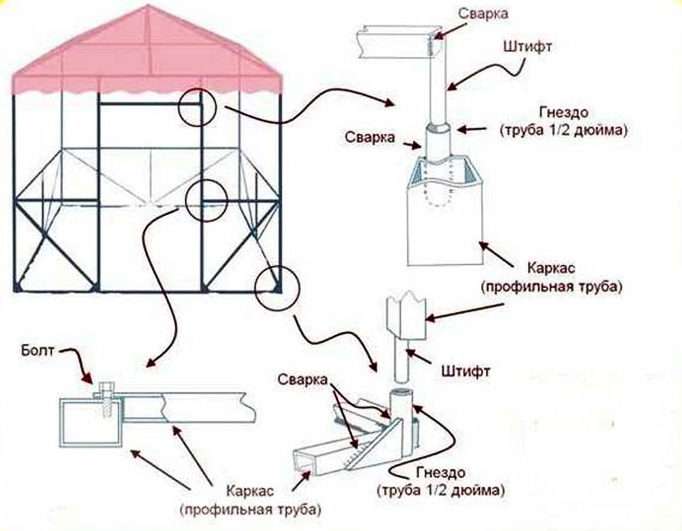

Тонкости изготовления беседки из профильной трубы На этой схеме показано, как обустроить кровлю:

Тонкости изготовления беседки из профильной трубы Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.

Тонкости изготовления беседки из профильной трубы   Тонкости изготовления беседки из профильной трубы   Тонкости изготовления беседки из профильной трубы

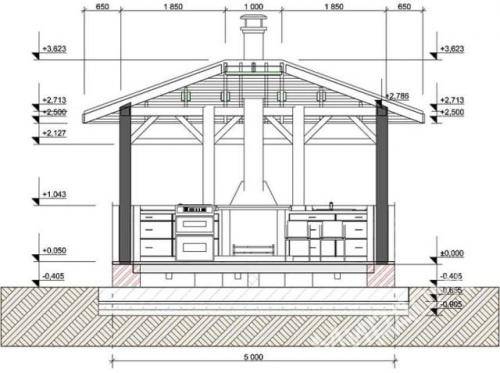

Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.

Тонкости изготовления беседки из профильной трубы

Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.

Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.

Тонкости изготовления беседки из профильной трубы

Пошаговая инструкция по созданию беседки

Для примера рассмотрим строительство открытой конструкции 3х5 м со столбчатым фундаментом и двухскатной кровлей.

Разработка чертежа

Составление схемы будущей конструкции предусматривает точный расчет ее размеров, расхода материалов, месторасположения, вида фундамента, изображения крепежа отдельных элементов, выбора типа кровли.

Тонкости изготовления беседки из профильной трубыТонкости изготовления беседки из профильной трубы

Тонкости изготовления беседки из профильной трубы

Правильно будет сделать сразу несколько эскизов беседки с разных ракурсов, чтобы оценить все нюансы предстоящих работ.

Тонкости изготовления беседки из профильной трубы

Что касается выбора подходящего участка, то такая беседка хорошо смотрится рядом с бассейном, в саду или рядом с домом.

Тематический материал:

  • Беседки для дачи из поликарбоната
  • Выбор поликарбоната для беседки

Если же планируется установка отопительно-варочного устройства внутри помещения в виде мангала или барбекю, то это также необходимо внести в проект. Под такое изделие может потребоваться отдельный фундамент, а в закрытых беседках следует правильно выбрать место под него и при изображении крыши предусмотреть расположение дымохода.

Тонкости изготовления беседки из профильной трубы

С учетом требований пожарной безопасности, не рекомендуется делать настил кровли из поликарбоната, ПВХ. Предпочтение стоит отдать металлочерепице, профлисту, а дымоходная труба должна быть хорошо теплоизолирована.

В открытых постройках нет необходимости обустраивать дымоход, поэтому особых ограничений в выборе кровельного материала нет.

Выбор типа фундамента

Под небольшую беседку с металлическим каркасом на песчаном либо скальном грунте достаточно будет столбчатого фундамента. Хозяевам, желающим установить внутрь мангал, следует залить ленточное основание. Для болотистых нестабильных почв подойдет свайный тип.

Тонкости изготовления беседки из профильной трубыТонкости изготовления беседки из профильной трубы

После разметки участка верхний слой грунта рекомендуется удалить. Площадку выровнять. По углам пробурить отверстия на глубину 50 см. На дно насыпать 15 см песка и щебня. Утрамбовать. В ямы установить трубы по уровню. Заполнить их бетонным раствором. Срок застывания 1-2 недели.

Сборка каркаса

Для установки конструкции необходимо заранее нарезать 6 труб с размерами стенок 4*4 см по 3 м длиной и 4 трубы 4*2 см по 5 м каждая. Нижняя обвязка к стойкам выполняется на высоте 80 см от земли, расстояние крепежа верхней обвязки от будущей крыши также составляет 80 — 90 см. Чтобы избежать перекоса каркаса, на одной из несущих опор делается метка на указанной высоте. Ее нужно отметить и на других трубах.

Тонкости изготовления беседки из профильной трубыТонкости изготовления беседки из профильной трубы

По завершении замеров каждый элемент крепится с помощью сварки. Для устойчивости верхней обвязки следует приварить к ней две поперечные трубы и только потом приступать к обустройству крыши.

Настил кровли

В создании верхней части конструкции используется профильная труба 2х4 см. Предварительно нужно нарезать три штуки по 5 м длиной, восемь – по 2 м, четыре – по 3 м. Согласно размерам беседки варится прямоугольник.

Два куска по 2 м прикладываются к меньшей стороне фигуры и привариваются между собой так, чтобы края труб выступали за пределы всего каркаса постройки на 5 см. Остальные 6 отрезков крепятся по такой же схеме. Шаг между элементами должен быть одинаковый.

Для усиления фермы рекомендуется снизу приварить две поперечные трубы, а сверху – одну продольную.

Тонкости изготовления беседки из профильной трубы

Полученный каркас крыши нужно поднять и закрепить его сваркой к обвязке. Места сварки зачищаются. На каркас наносится защитный раствор. Завершающий этап – монтаж кровельного материала. Крыша может быть из поликарбоната, профлиста, шифера. Вырезаются листы нужных размеров, крепятся к конструкции саморезами.

Популярные статьи  Детские шкафы

Чем обшить стены

В отделке открытой беседке гармонично смотрится обрешетка из дерева с вьющимися растениями в виде винограда или роз по бокам конструкции. А те хозяева, которые умеют обращаться с железными прутьями и другими металлическими элементами, могут оригинально украсить каркас интересными коваными фигурами.

Более наглядно это видно на фото:

Тонкости изготовления беседки из профильной трубы

Также можно просто закрепить вместо стен листы цветного или прозрачного сотового поликарбоната или обшить стены вагонкой, влагостойкой фанерой. Все зависит от ваших предпочтений и финансовых возможностей.

По необходимости внутрь помещения проводится электричество. Из мебели устанавливается стол со стульями или лавочками.

Владельцам дачным участков, желающим быстро получить интересную недорогую беседку с длительным сроком службы, стоит взять за основу именно профилированные трубы, и, следуя рекомендациям, попробовать вручную создать свой авторский шедевр.

Пошаговая инструкция: разметка и монтаж столбов

С поверхности грунта на месте строительства снимаете плодородный слой почвы. Если с участка хорошо уходит вода, то котлован засыпается песком и грунтом, желательно без содержания растительности. Если почва преимущественно глинистая, то засыпается также глина, чтобы была изъята.

Далее изготавливается яма для установки труб глубиной до 90 см. В нее устанавливаете трубу, засыпаете щебнем крупной фракции или строительным мусором. После этого выравниваете столбы опоры по вертикали. В равном положении их следует зафиксировать и после приступать к бетонированию.

Схема беседки

Для работы с металлом очень удобно использовать уровень или отвес с магнитом. Устанавливаете предмет измерения в нужном месте и без особых проблем выставляете столб опоры по уровню.

Другой вариант изготовления фундамента заключается в монтаже блоков, на которые будет устанавливаться беседка. При таком исполнении сооружение будет приподнято от уровня грунта. Блоки устанавливаются обязательно по углам и в шахматном порядке в середине. Это предотвратит провисание трубы. При ребре 50 мм 3 м трубы без опоры провиснет. Блоки выставляются в один уровень по горизонтали. Для этого по углам можно вбить колышки и натянуть между ними бечевку.

Стойки и нижняя обвязка

Когда блоки установленыпо периметру укладываются подходящие трубы. Для нижней обвязки достаточно трубы 50×50 мм, но можно и больше. При этом обязательно проверьте уровень горизонтали труб. В углах трубы свариваете. После этого для установки пола из досок привариваете перемычки из трубы сечения 40×20 мм.

Сварочные работы

Чтобы в беседке можно было спокойно стоять во весь рост, стойки изготавливаются высотой в 2200 мм. Чтобы стойки имели необходимую жесткость и надежно стояли следует приварить монтажные укосины из металлической полосы, как это показано на иллюстрации.

Монтажные укосины

Установив стойку по уровню, струбцинами зажимаете укосины и привариваете их сваркой. Также обвариваете трубу у основания.

Перила и верхняя обвязка

В нашей беседке высота перил будет равна 900 мм. Можно сделать конструкцию и без перил – это не принципиально, например, всплошную зашив поликарбонатом. Для средней обвязки (для перил) и верхней используется труба сечением 40×20 мм. Чтобы жесткость между нижней обвязкой и перилами была достаточной можно приварить вертикальные стойки 950 мм из такой же трубы.

Изготавливаем крышу

В нашем случае крыша беседки будет накрываться битумной черепицей. Для этого стропильная конструкция изготавливается из древесины. Для каркаса используется брус 75×40 мм. Для обрешетки под черепицу можно использовать вагонку. Для более презентабельного вида снизу вагонку можно заменить влагостойкой фанерой.

В открытый торец профильной трубы на стойке забиваете кусок древесины глубиной не менее чем на 100 мм. Сверху должен остаться торчать отрезок до 70 мм. К этим пробкам будем осуществляться крепление стропил. Поэтому пробки можно подрезать под корень и на необходимый угол.

Стропила вырезаются в количестве 4 шт. по 2,5 м. Все стропила соединяются в одной точке наверху. Их можно сбить гвоздями или саморезами. При этом проследите за углом, для этого торцы бруса подрезаются под угол. Для лучшей надежности, стропила между собой можно соединить нержавеющим уголком.

Заключительные работы

По центру верхней обвязки закрепляете поперечный брус. От него перпендикулярно устанавливаете стойку по направлению к верхней обвязке стропил. Это позволит значительно усилить конструкцию кровли. После установки и фиксации стропил, можно изготавливать обрешетку, а сверху настилается фанера или вагонка. Последним штрихом в обустройстве кровли будет настил битумной черепицы. Ее укладка выполняется снизу вверх, а прибивается небольшими гвоздями.

Заключительная отделка

На последнем этапе производится настил пола из доски 70×40 мм. Между доской необходимы небольшие щели, что позволит древесине разбухать при изменении влажности. Учитывая это, половую доску использовать для настила в беседку не рекомендуется. Что касается боковин беседки, то для ее отделки можно использовать разнообразные варианты. Например, приварить элементы ковки, перила закрыть поликарбонатом и т. п.

Итак, мы узнали о том, как сделать беседку из металла с использованием профильной трубы. Если вы имеете собственный опыт в выполнении таких работ, то оставляйте комментарии в конце этой статьи. Также вам могут помочь предоставленные чертежи. Отталкиваясь от них, вы сможете спроектировать свою беседку из металла.

Элементы навеса из профильных изделий

В конструкции имеется нескольких основных элементов, среди которых:

  • стойки;
  • закладные;
  • опорные плиты;
  • арки;
  • направляющие;
  • кровля;
  • прочие – ими могут быть, например, освещение и система водостока.

Для изготовления стоек и столбов подойдут как трубы из профиля, так и изделия, имеющие сечение круглой формы. У последнего варианта имеется существенный недостаток, который заключается в более сложной конфигурации узлов опирания и крепления элементов.

Тонкости изготовления беседки из профильной трубы

Чтобы возвести на основании чертежа навес из профильной трубы любой формы, задействуют сварку, а также резьбовые или болтовые типы соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, поскольку на них оказывается существенная нагрузка в поперечном направлении, а именно сверху вниз. При этом практически отсутствуют усилия вдоль оси.

Какой сорт взять для беседки?

Поскольку для создания «живой изгороди» часто используется виноград, мы решили сделать акцент на таком сооружении, как виноградная беседка. Удобнее всего применять амурский виноград. Он представляет собой лиану, достигающую 9 метров в высоту.

Тонкости изготовления беседки из профильной трубы

Благодаря амурскому винограду, ваша замечательная беседка будет зеленой с весны и до поздней осени. В апреле листья приобретают нежный салатовый оттенок, но ближе к сентябрю темнеют. Вкус ягод приятный – можно употреблять их в пищу в свежем, сухом виде, а также перерабатывать. Несмотря на то, что этот сорт размножается семенами, советуем разводить его черенками.

Второй вариант декорирования – кленолистный, а также японский виноград. Оба сорта имеют увесистые листочки, растут достаточно быстро, вкус ягод восхитительный.

Если вас интересуют сорта, которые можно не укрывать на зиму, обратите внимание на Лидию, Альфа, Конкорд. Даже тридцатиградусные морозы им не страшны

Растут на солнышке превосходно, в тени тоже чувствуют себя превосходно.

Живете в средней полосе России? В таком случае, для беседки лучше взять универсальные сорта Тимур, Виктория или Фронтиньяк. Из технических культур подойдут Бианку, Прим и Кристалл. По-своему интересен Лиепаяс Дзинтарс, плоды которого имеют особый медовый привкус.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
